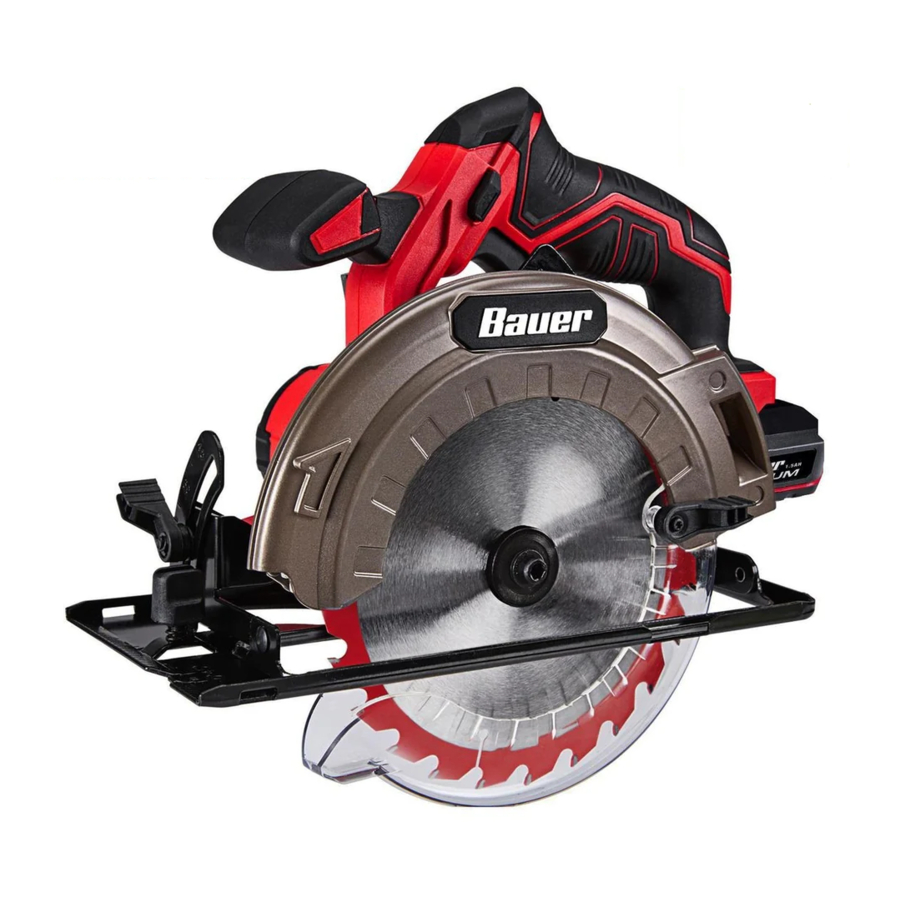

Bauer 2072C-B cirkelzaag

Inleiding

Save This Manual (Bewaar deze handleiding)
Keep this manual for the safety warnings and precautions, assembly, operating, inspection, maintenance and cleaning procedures. Write the product's serial number in the back of the manual near the assembly diagram (or month and year of purchase if product has no number). Keep this manual and the receipt in a safe and dry place for future reference.

When unpacking, make sure that the product is intact and undamaged. If any parts are missing or broken, please call 1-888-866-5797 as soon as possible.

Read this material before using this product. Failure to do so can result in serious injury.
SAVE THIS MANUAL.

WARNING SYMBOLS AND DEFINITIONS (WAARSCHUWINGSSYMBOLEN EN DEFINITIES)

	This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety messages that follow this symbol to avoid possible injury or death.
	Indicates a hazardous situation which, if not avoided, will result in death or serious injury. (Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.)
	Indicates a hazardous situation which, if not avoided, could result in death or serious injury. (Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.)
	Indicates a hazardous situation which, if not avoided, could result in minor or moderate injury. (Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.)
NOTICE CAUTION	Addresses practices not related to personal injury. (Beschrijft werkwijzen die geen verband houden met persoonlijk letsel.)

BELANGRIJKE VEILIGHEIDSINFORMATIE

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies.
Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term 'elektrisch gereedschap' in de waarschuwingen verwijst naar uw batterijgevoed (draadloos) elektrisch gereedschap.

Veiligheid van de werkplek

Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden.
Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op een elektrische schok.

Persoonlijke veiligheid

Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
Voorkom onbedoeld starten. Zorg ervoor dat de "trigger" (schakelaar) in de uit-stand staat voordat u het apparaat aansluit op de stroombron, oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de "Trigger" (schakelaar) of het inschakelen van elektrisch gereedschap waarbij de "Trigger" (schakelaar) aan staat, nodigt uit tot ongelukken.
Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
Reik niet te ver. Behoud te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
Gebruik alleen veiligheidsuitrusting die is goedgekeurd door een geschikt normalisatie-instituut. Niet-goedgekeurde veiligheidsuitrusting biedt mogelijk geen adequate bescherming. Oogbescherming moet ANSI-goedgekeurd zijn en adembescherming moet NIOSH-goedgekeurd zijn voor de specifieke gevaren in de werkruimte.

Gebruik en onderhoud van elektrisch gereedschap

Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
Gebruik het elektrisch gereedschap niet als de "trigger" (schakelaar) het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de "Trigger" (schakelaar) kan worden bediend, is gevaarlijk en moet worden gerepareerd.
Koppel het accupakket los van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk start.
Berg niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen op en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.
Onderhoud elektrisch gereedschap. controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. laat het elektrisch gereedschap repareren voor gebruik als het beschadigd is. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te bedienen.
Gebruik het elektrisch gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

Gebruik en onderhoud van accugereedschap

Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor één type accupakket, kan brandgevaar opleveren bij gebruik met een ander accupakket.
Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accupakketten. Het gebruik van andere accupakketten kan een risico op letsel en brand veroorzaken.
Wanneer het accupakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
Onder misbruikende omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. als contact per ongeluk optreedt, spoel dan met water. als vloeistof in de ogen komt, zoek dan bovendien medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.

Onderhoud

Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt.
Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.

Veiligheidswaarschuwingen voor cirkelzagen

Houd uw handen uit de buurt van het zaagbereik en het zaagblad. Houd uw tweede hand op de extra handgreep of de motorbehuizing. Als beide handen de zaag vasthouden, kunnen ze niet door het zaagblad worden gesneden.
Reik niet onder het werkstuk door. De beschermkap kan u niet beschermen tegen het zaagblad onder het werkstuk.
Pas de zaagdiepte aan de dikte van het werkstuk aan. Er mag minder dan een volle tand van de zaagbladtanden onder het werkstuk zichtbaar zijn.
Houd het stuk dat gezaagd wordt nooit in uw handen of over uw been. Zet het werkstuk vast op een stabiel platform. Het is belangrijk om het werk goed te ondersteunen om blootstelling van het lichaam, het vastklemmen van het zaagblad of verlies van controle te minimaliseren.
Houd het elektrisch gereedschap vast aan geïsoleerde grijpvlakken bij het uitvoeren van een bewerking waarbij het snijgereedschap in contact kan komen met verborgen bedrading of het eigen snoer. Contact met een 'onder spanning staande' draad zal ook de blootliggende metalen delen van het elektrisch gereedschap 'onder spanning' zetten en de bediener een schok geven.
Gebruik bij het schulpen altijd een spouwmes of rechte geleider. Dit verbetert de nauwkeurigheid van de zaagsnede en verkleint de kans op het vastklemmen van het zaagblad.
Gebruik altijd zaagbladen met de juiste grootte en vorm (diamant versus rond) van de asgaten. Zaagbladen die niet overeenkomen met de montagehardware van de zaag, zullen excentrisch lopen, wat verlies van controle veroorzaakt.
Nooid beschadigde of onjuiste zaagbladringen of bouten gebruiken. De zaagbladringen en bout zijn speciaal ontworpen voor uw zaag, voor optimale prestaties en veiligheid tijdens het gebruik.
Oorzaken en preventie van terugslag door de gebruiker:
- Terugslag is een plotselinge reactie op een gekneld, vastgelopen of verkeerd uitgelijnd zaagblad, waardoor een ongecontroleerde zaag omhoog en uit het werkstuk wordt getild in de richting van de bediener;
- Wanneer het zaagblad wordt gekneld of stevig vastgeklemd door het dichtslaan van de zaagsnede, slaat het zaagblad af en drijft de motorreactie de eenheid snel terug naar de bediener;
- Als het zaagblad verdraaid of verkeerd uitgelijnd raakt in de zaagsnede, kunnen de tanden aan de achterkant van het zaagblad in het bovenoppervlak van het hout graven, waardoor het zaagblad uit de zaagsnede klimt en terugspringt in de richting van de bediener.

  Terugslag is het gevolg van misbruik van de zaag en/of onjuiste bedieningsprocedures of omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder beschreven:
  1. Houd de zaag stevig vast met beide handen en positioneer uw armen om terugslagkrachten te weerstaan. Positioneer uw lichaam aan weerszijden van het zaagblad, maar niet in lijn met het zaagblad. Terugslag kan ervoor zorgen dat de zaag achteruit springt, maar terugslagkrachten kunnen door de bediener worden gecontroleerd als de juiste voorzorgsmaatregelen worden genomen.
  2. Wanneer het zaagblad vastloopt, of wanneer u om welke reden dan ook een zaagsnede onderbreekt, laat u de trekker los en houdt u de zaag onbeweeglijk in het materiaal totdat het zaagblad volledig tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of de zaag achteruit te trekken terwijl het zaagblad in beweging is, anders kan er terugslag optreden. Onderzoek en neem corrigerende maatregelen om de oorzaak van het vastklemmen van het zaagblad te elimineren.
  3. Wanneer u een zaag in het werkstuk opnieuw start, centreert u het zaagblad in de zaagsnede en controleert u of de zaagtanden niet in het materiaal grijpen. Als het zaagblad vastloopt, kan het omhoog kruipen of terugschieten uit het werkstuk wanneer de zaag opnieuw wordt gestart.
  4. Ondersteun grote panelen om het risico van het knellen van het zaagblad en terugslag te minimaliseren. Grote panelen hebben de neiging om door hun eigen gewicht door te zakken. Er moeten steunen onder het paneel worden geplaatst aan beide zijden, vlakbij de zaaglijn en vlakbij de rand van het paneel.
  5. Gebruik geen botte of beschadigde zaagbladen. Ongeslepen of onjuist ingestelde zaagbladen produceren een smalle zaagsnede die overmatige wrijving, het vastklemmen van het zaagblad en terugslag veroorzaakt.
  6. De vergrendelingshendels voor het instellen van de zaagdiepte en de afschuining moeten vast en veilig zijn voordat u gaat zagen. Als de zaagbladafstelling tijdens het zagen verschuift, kan dit leiden tot het vastklemmen en terugslag.
  7. Wees extra voorzichtig bij het maken van een 'invalzaagsnede' in bestaande muren of andere blinde gebieden. Het uitstekende zaagblad kan objecten doorsnijden die terugslag kunnen veroorzaken.
Controleer de onderste beschermkap voor elk gebruik op een goede sluiting. Gebruik de zaag niet als de onderste beschermkap niet vrij kan bewegen en onmiddellijk sluit. Klem of bind de onderste beschermkap nooit in de open positie vast. Als de zaag per ongeluk valt, kan de onderste beschermkap verbogen zijn. Til de onderste beschermkap op met de intrekhendel en zorg ervoor dat deze vrij kan bewegen en het zaagblad of een ander onderdeel niet raakt, in alle hoeken en zaagdiepten.
Controleer de werking van de veer van de onderste beschermkap. Als de beschermkap en de veer niet goed werken, moeten ze voor gebruik worden gerepareerd. De onderste beschermkap kan traag werken als gevolg van beschadigde onderdelen, gomachtige afzettingen of een ophoping van vuil.
De onderste beschermkap mag alleen handmatig worden ingetrokken voor speciale zaagsneden, zoals 'invalzaagsneden' en 'samengestelde zaagsneden'. Til de onderste beschermkap op door de intrekhendel in te trekken en zodra het zaagblad het materiaal binnendringt, moet de onderste beschermkap worden losgelaten. Voor al het andere zagen moet de onderste beschermkap automatisch werken.
Let er altijd op dat de onderste beschermkap het zaagblad bedekt voordat u de zaag op een werkbank of vloer plaatst. Een onbeschermd, uitlopend zaagblad zorgt ervoor dat de zaag achteruit loopt en alles doorsnijdt wat zich in de weg bevindt. Wees u bewust van de tijd die het kost voordat het zaagblad stopt nadat de trekker (Trigger) is losgelaten.
GEBRUIK DEZE ZAAG NIET MET DE ZAAG ONDERSTEBOVEN IN EEN SCHROEFSTOK. De zaag is niet ontworpen voor dergelijk gebruik en kan in die positie niet veilig worden gebruikt.
Niet gebruiken voor het zagen van boomstammen, boomtakken of oneffen hout.
Nat hout, groen (ongekruid) hout en onder druk behandeld hout hebben allemaal een verhoogd risico op terugslag en mogen alleen worden gezaagd met een zaagblad voor het zagen van dat houttype. Draag een door niOSH goedgekeurd ademhalingstoestel en zorg voor voldoende ventilatie bij het zagen van onder druk behandeld hout.
Gebruik geen zaagbladen van snelstaal, schurende zaagbladen, metaalzagen of steenzagen. De beschermkappen van deze zaag zijn niet ontworpen om te beschermen tegen het falen van dergelijke zaagbladen.
Plaats het grootste deel van de zaagvoet op het grootste, ondersteunde deel van het werkstuk. Dit helpt om het evenwicht en de controle te bewaren tijdens het voltooien van de zaagsnede.
Zaagbladen moeten minimaal zijn beoordeeld voor de maximale snelheid die op het gereedschap is aangegeven.
Onderhoud de labels en typeplaten op het gereedschap. Deze bevatten belangrijke veiligheidsinformatie. Neem contact op met Harbor Freight Tools voor een vervanging als deze onleesbaar zijn of ontbreken.
Vermijd onbedoeld starten. Wees voorbereid om met het werk te beginnen voordat u het gereedschap inschakelt.
Leg het gereedschap niet neer voordat het volledig tot stilstand is gekomen. Bewegende delen kunnen het oppervlak vastgrijpen en het gereedschap uit uw controle trekken.
Houd bij het gebruik van een handgedragen elektrisch gereedschap het gereedschap stevig met beide handen vast om de startkoppel te weerstaan.
Druk de spilvergrendeling niet in tijdens het starten of tijdens het gebruik.
Laat het gereedschap niet onbeheerd achter wanneer de batterij is aangesloten. Schakel het gereedschap uit en verwijder de batterij voordat u weggaat.
De batterijlader wordt heet tijdens gebruik. De warmte van de oplader kan oplopen tot onveilige niveaus en een brandgevaar vormen als deze onvoldoende ventilatie krijgt, als gevolg van een elektrische fout, of als deze in een hete omgeving wordt gebruikt.
Plaats de oplader niet op een ontvlambaar oppervlak.
Blokkeer geen ventilatieopeningen op de oplader. Vermijd vooral het plaatsen van de oplader op tapijten en kleden; ze zijn niet alleen ontvlambaar, maar ze blokkeren ook de ventilatieopeningen onder de oplader. Plaats de oplader op een stabiel, stevig, niet-ontvlambaar oppervlak (zoals een stabiele metalen werkbank of betonnen vloer) op minstens 30 cm afstand van alle ontvlambare objecten, zoals gordijnen of muren. Houd een brandblusser en een rookmelder in de buurt. Controleer de oplader en de batterij regelmatig tijdens het opladen.
Dit product is geen speelgoed. Houd het buiten het bereik van kinderen.
Mensen met pacemakers moeten voor gebruik hun arts(en) raadplegen. Elektromagnetische velden in de buurt van een hartpacemaker kunnen storingen of het uitvallen van de pacemaker veroorzaken.
De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen.

Veiligheidswaarschuwingen Lithiumbatterij

LITHIUM BATTERIJEN SLAAN EEN GROTE HOEVEELHEID ENERGIE OP EN ZULLEN VUUR SPUIEN OF EXPLODEREN INDIEN ZE VERKEERD WORDEN BEHANDELD:

Houd de batterij droog.
DOE GEEN VAN DE VOLGENDE DINGEN MET DE BATTERIJ:
1. Openen,
2. Laten vallen,
3. Kortsluiten,
4. Doorboren,
5. Verbranden, of
6. Blootstellen aan temperaturen hoger dan 60°C.

Laad de batterij alleen op volgens de instructies van de oplader.
Inspecteer de batterij voor elk gebruik; niet gebruiken of opladen indien beschadigd.

Veiligheid bij trillingen

Dit gereedschap trilt tijdens gebruik. Herhaalde of langdurige blootstelling aan trillingen kan tijdelijk of permanent lichamelijk letsel veroorzaken, met name aan de handen, armen en schouders. Om het risico op trillingsgerelateerd letsel te verminderen:

Iedereen die regelmatig of gedurende een langere periode trillend gereedschap gebruikt, moet eerst door een arts worden onderzocht en vervolgens regelmatig medisch worden gecontroleerd om ervoor te zorgen dat medische problemen niet worden veroorzaakt of verergerd door het gebruik. Zwangere vrouwen of mensen met een verminderde bloedcirculatie naar de hand, eerdere handblessures, aandoeningen van het zenuwstelsel, diabetes of de ziekte van Raynaud mogen dit gereedschap niet gebruiken. Als u symptomen ervaart die verband houden met trillingen (zoals tintelingen, gevoelloosheid en witte of blauwe vingers), zoek dan zo snel mogelijk medisch advies.
Niet roken tijdens gebruik. Nicotine vermindert de bloedtoevoer naar de handen en vingers, waardoor het risico op trillingsgerelateerd letsel toeneemt.
Draag geschikte handschoenen om de trillingseffecten op de gebruiker te verminderen.
Gebruik gereedschap met de laagste trilling wanneer er een keuze is.
Las elke werkdag trillingsvrije perioden in.
Houd het gereedschap zo licht mogelijk vast (terwijl u er nog steeds veilig controle over houdt). Laat het gereedschap het werk doen.
Om trillingen te verminderen, onderhoudt u het gereedschap zoals uitgelegd in deze handleiding. Als er abnormale trillingen optreden, stop dan onmiddellijk het gebruik.

BEWAAR DEZE INSTRUCTIES

Aarding

OM ELEKTRISCHE SCHOK EN DOOD DOOR ONJUISTE AARDING TE VOORKOMEN: Controleer bij een gekwalificeerde elektricien als u twijfelt of het stopcontact goed geaard is. Wijzig de stekker van het netsnoer die bij de oplader wordt geleverd niet. Gebruik de oplader niet als het netsnoer of de stekker beschadigd is. Laat het apparaat bij beschadiging repareren door een servicebedrijf voordat u het gebruikt. Als de stekker niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.

Verlengsnoeren

Opmerking: Verlengsnoeren mogen niet worden gebruikt met de oplader van dit item.

Symbolen

	Dubbel geïsoleerd
	Volt
	Wisselstroom
	Ampère
n₀ xxxx/min.	Onbelast toerental (RPM)
	markering betreffende risico op oogletsel. Draag een ANSI-goedgekeurde veiligheidsbril met zijbescherming.
	Lees de handleiding voor installatie en/of gebruik.
	markering betreffende brandgevaar. Bedek de ventilatiekanalen van de oplader niet. Laad alleen op een vuurvaste ondergrond op.
	markering betreffende risico op elektrische schokken. Sluit het netsnoer van de oplader correct aan op het juiste stopcontact.
	markering betreffende explosiegevaar. Prik geen gaten in, sluit geen kort en open geen batterijpakketten en laad geen beschadigde batterijpakketten op.

Specificaties

Accu	Bauer 20 V Li-ion (apart verkrijgbaar)
Oplader	Bauer 20 V Li-ion (apart verkrijgbaar)
Onbelast toerental	4000 RPM
Maximale bladdiameter	6-1/2' (165mm)
Asgat	5/8' rond

Installatie - Voor gebruik

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE sectie aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

Opmerking: Raadpleeg de onderdelenlijst en het schema voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld.

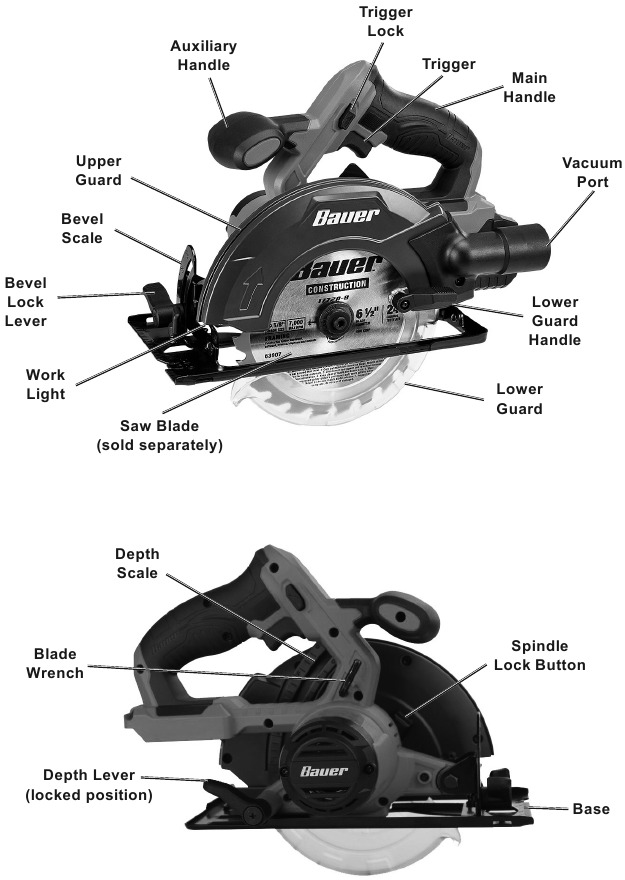

Functies

Gebruiksaanwijzing

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE sectie aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

Gereedschap instellen

OM ERNSTIG LETSEL DOOR ACCIDENTEEL GEBRUIK TE VOORKOMEN:
Zorg ervoor dat de trekker in de uit-stand staat en verwijder het batterijpakket voordat u een procedure in dit gedeelte uitvoert.

OM ERNSTIG LETSEL DOOR RONDVLIEGENDE FRAGMENTEN TE VOORKOMEN:
Gebruik geen bladen van snelstaal, schuurbladen of bladen voor het snijden van metaal of metselwerk. De beschermkappen van deze zaag zijn niet ontworpen om te beschermen tegen het falen van dergelijke bladen.

Batterij opladen

Laad de batterij op voordat u dit gereedschap gebruikt. Volg de instructies die bij de batterijlader zijn inbegrepen. Batterijpakket en oplader worden apart verkocht.

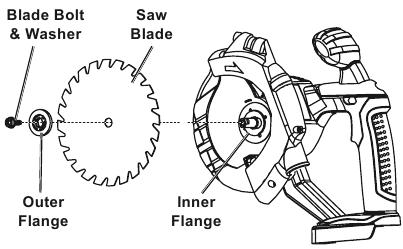

Montage en demontage van het blad (apart verkrijgbaar)

Verwijder de bladsleutel uit de handgreep boven de motor.
Houd de spindelvergrendelingsknop ingedrukt terwijl u de bladbout en -ring verwijdert met de bladsleutel, waarbij u de bout MET DE KLOK MEE draait.
Verwijder de buitenste flens.
Gebruik de onderste beschermkaphandgreep om de beschermkap omhoog te brengen en het blad te verwijderen. Laat de binnenste flens op zijn plaats zitten.
Installeer het nieuwe blad, met de richtingspijl op het blad in dezelfde richting als de richtingspijl op de bovenste beschermkap.
Plaats de buitenste flens op de spindel.
Houd de spindelvergrendelingsknop ingedrukt en vervang de bladbout en -ring met de bladsleutel, waarbij u de bout TEGEN DE KLOK IN draait. Draai de bout stevig vast.
Plaats de bladsleutel terug in de handgreep boven de motor.

Diepte instellen

Plaats de basis plat tegen de rand van het werkstuk.
Breng de dieptehendel omhoog om de snijdiepte te kunnen aanpassen.
Gebruik de diepteschaal om de snijdiepte in te stellen.

om het risico op ernstig letsel te verminderen, past u de snijdiepte zo aan dat het werkstuk net vrijkomt en verwijdert u de schaafkrullen.
Draai na de aanpassing de dieptehendel vast.

OM ERNSTIG LETSEL TE VOORKOMEN: Draai de dieptehendel voor gebruik vast.

Afschuining instellen

Draai de afschuifvergrendelingshendel los om de snijhoek te kunnen aanpassen.
Gebruik de afschuifschaal om de gewenste hoek in te stellen.
Draai na de aanpassing de afschuifvergrendelingshendel vast.

OM ERNSTIG LETSEL TE VOORKOMEN: Draai de afschuifvergrendelingsknop voor gebruik vast.

Geleider instellen

Draai de geleidervergrendelingsknop los en schuif de geleider naar de gewenste snijbreedte.
Opmerking: De liniaal op de geleider toont de geschatte snijbreedte.
Verwijder de geleider indien nodig volledig. Draai anders de geleidervergrendelingsknop na de aanpassing vast.

OM ERNSTIG LETSEL TE VOORKOMEN: Draai de geleidervergrendelingsknop voor gebruik vast.

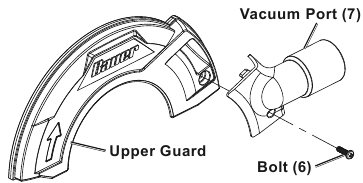

Stofzuigerpoort bevestigen

Bevestig de stofzuigerpoort (7) aan de bovenste beschermkap met bout (6). Draai de bout stevig vast.

Werkstuk en werkgebied instellen

Werkstukselectie:
1. Het werkstuk moet vrij zijn van vreemde voorwerpen en losse knoesten.
2. Niet gebruiken om boomstammen, takken of oneffen hout te snijden.
3. Nat hout, groen (ongekruid) hout en onder druk behandeld hout hebben allemaal een verhoogd potentieel voor terugslag en mogen alleen worden gesneden met een blad dat is ontworpen voor het snijden van dat hout. Draag een door NIOSH goedgekeurd ademhalingsapparaat en zorg voor voldoende ventilatie bij het snijden van onder druk behandeld hout.

Wijs een werkgebied aan dat schoon en goed verlicht is. Het werkgebied mag geen toegang bieden aan kinderen of huisdieren om afleiding en letsel te voorkomen.
Zet losse werkstukken vast met een bankschroef of klemmen (niet inbegrepen) om beweging tijdens het werken te voorkomen.
Er mogen geen objecten, zoals nutsleidingen, in de buurt zijn die een gevaar vormen tijdens het werken. Dit is vooral cruciaal bij invalzaagsneden.

Algemene bedieningsinstructies

Zorg ervoor dat de trekker is vergrendeld en bevestig vervolgens de volledig opgeladen batterij in de zaag, waarbij u ervoor zorgt dat deze veilig vastklikt.
Zorg ervoor dat alle beschermkappen op hun plaats zitten en in goede staat verkeren en dat alle afstelknoppen voor gebruik zijn vastgedraaid.
Houd de zaag met één hand aan de hoofdhandgreep en de andere hand aan de hulp handgreep.
Lijn de zaag uit op de snijlijn met het grootste deel van het werkstuk links van het zaagblad.
Druk de trekkervergrendeling aan beide zijden in en houd deze vast en druk vervolgens op de trekker (Trigger).
Laat het blad op volle snelheid komen voordat het in contact komt met het werkstuk.
Opmerking: Bij het snijden tegen de nerf in kunnen houtvezels omhoog komen en scheuren. Beweeg de zaag langzaam om scheuren te minimaliseren.
Laat na het voltooien van de snede de trekker los. Zorg ervoor dat de onderste beschermkap onmiddellijk sluit.

Verwijder na gebruik het batterijpakket en maak de binnenkant van de bovenste beschermkap schoon. Zaagselophoping belemmert de werking van de onderste beschermkap.
Om ongelukken te voorkomen, schakelt u het gereedschap uit en verwijdert u het batterijpakket na gebruik. Reinig het gereedschap en bewaar het binnenshuis buiten bereik van kinderen.

Onderhoud en Service

Procedures die niet specifiek in deze handleiding worden uitgelegd, mogen alleen worden uitgevoerd door een gekwalificeerde technicus.

OM ERNSTIG LETSEL DOOR PER ONGELUK BEDIENING TE VOORKOMEN:
Zorg ervoor dat de trekker in de uit-stand staat en verwijder de batterij voordat u een procedure in dit gedeelte uitvoert.

OM ERNSTIG LETSEL DOOR HET FALEN VAN GEREEDSCHAP TE VOORKOMEN: Gebruik geen beschadigde apparatuur. Als er abnormaal geluid of trilling optreedt, laat het probleem dan verhelpen voordat u het verder gebruikt.

Reinigen, onderhoud en smering

VOOR ELK GEBRUIK, inspecteer de algemene conditie van het gereedschap. Controleer op:
- lekkende, gezwollen of gebarsten batterij,
- losse hardware,
- verkeerde uitlijning of vastlopen van bewegende delen,
- gebarsten of gebroken onderdelen, en
- elke andere toestand die de veilige werking kan beïnvloeden.

NA GEBRUIK, veegt u de externe oppervlakken van het gereedschap af met een schone doek.
Voor instructies over het vervangen van het mes zie Tool Set Up.
Koppel de batterij los en bewaar de batterij, oplader en gereedschap in een droge ruimte binnenshuis, buiten het bereik van kinderen en uit de buurt van metalen voorwerpen (bijv. paperclips, munten) om kortsluiting te voorkomen.

Probleemoplossing

Probleem	Mogelijke oorzaken	Waarschijnlijke oplossingen
Gereedschap start niet.	Batterij niet goed aangesloten. Batterij niet goed opgeladen. Batterij doorgebrand. Interne schade of slijtage. (Bijvoorbeeld koolborstels of Trigger (Trekker).)	Verwijder de batterij, zorg ervoor dat er geen obstakels zijn, plaats de batterij terug volgens de vorm (deze mag maar op één manier passen) en druk stevig aan totdat de batterij op zijn plaats vastklikt. Zorg ervoor dat de Charger (Oplader) is aangesloten en correct werkt. Geef de batterij voldoende tijd om goed op te laden. Gooi de oude batterij op de juiste manier weg of recycle deze. Vervang de batterij. Laat het gereedschap door een technicus onderhouden.
Gereedschap werkt langzaam.	Het gereedschap te snel laten werken. Batterij raakt versleten.	Laat het gereedschap in zijn eigen tempo werken. Gooi de oude batterij op de juiste manier weg of recycle deze. Vervang de batterij.
Prestaties nemen na verloop van tijd af.	Koolborstels versleten of beschadigd. Mes bot of beschadigd.	Laat een gekwalificeerde technicus de borstels vervangen. Houd messen scherp. Vervang indien nodig.
Overmatig lawaai of geratel.	Interne schade of slijtage. (Bijvoorbeeld koolborstels of lagers.)	Laat het gereedschap door een technicus onderhouden.
Oververhitting.	Het gereedschap te snel laten werken. Mes verkeerd uitgelijnd. Mes bot of beschadigd. Geblokkeerde ventilatieopeningen van de motorbehuizing.	Laat het gereedschap in zijn eigen tempo werken. Controleer en corrigeer de uitlijning van het mes op de geleider. Houd messen scherp. Vervang indien nodig. Draag een door ANSI goedgekeurde veiligheidsbril en een door NIOSH goedgekeurd stofmasker/ademhalingstoestel terwijl u stof uit de motor blaast met behulp van perslucht.
Volg alle veiligheidsmaatregelen bij het diagnosticeren of onderhouden van het gereedschap. Koppel de batterij en de voeding van de oplader los voordat u onderhoud uitvoert.

Bezoek onze website op: http://www.harborfreight.com
E-mail onze technische ondersteuning op: productsupport@harborfreight.com

Voor technische vragen kunt u bellen met 1-888-866-5797.

Referenties

http://harborfreight.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bauer 2072C-B, 57504 - 20V Cordless 6-1/2 in. Circular Saw Manual
