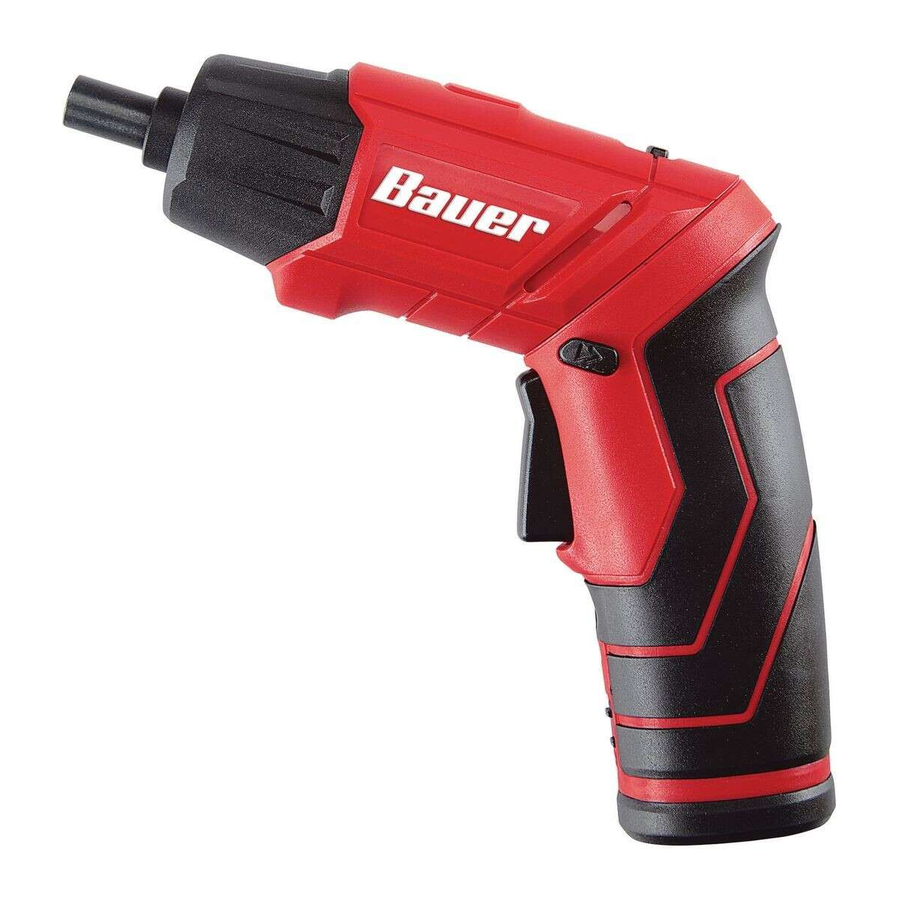

Bauer 1894F-B, 64313 - 1/4 in. Schroevendraaierhandleiding

WAARSCHUWINGSSYMBOLEN EN DEFINITIES

	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijke gevaren voor persoonlijk letsel. Neem alle veiligheidsvoorschriften in acht die op dit symbool volgen om mogelijk letsel of overlijden te voorkomen.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
NOTICE	Houdt zich bezig met praktijken die geen verband houden met persoonlijk letsel.

BELANGRIJKE VEILIGHEIDSINFORMATIE

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies.
Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term 'elektrisch gereedschap' in de waarschuwingen verwijst naar uw batterijgevoede (draadloze) elektrische gereedschap.

Veiligheid van het werkgebied

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
2. Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap.
   Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden.
Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.

Persoonlijke veiligheid

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
3. Prevent onbedoeld starten. Zorg ervoor dat de "trigger" (trigger) in de uit-stand staat voordat u de stroombron aansluit, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de "trigger" (trigger) of het bekrachtigen van elektrisch gereedschap waarbij de "trigger" (trigger) is ingeschakeld, nodigt uit tot ongelukken.
4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
8. Gebruik alleen veiligheidsuitrusting die is goedgekeurd door een daarvoor bevoegde instantie. Niet-goedgekeurde veiligheidsuitrusting biedt mogelijk geen adequate bescherming. Oogbescherming moet ANSI-goedgekeurd zijn en adembescherming moet NIOSH-goedgekeurd zijn voor de specifieke gevaren in het werkgebied.

Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger uitvoeren met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrisch gereedschap niet als de "trigger" (trigger) hem niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de "trigger" (trigger) kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Koppel de accu los van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van onbedoeld starten van het elektrisch gereedschap.
4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap bij beschadiging repareren voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
7. Gebruik het elektrisch gereedschap, accessoires en hulpstukken enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

Gebruik en onderhoud van batterijgereedschap

1. Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die geschikt is voor een bepaald type accu kan brandgevaar opleveren bij gebruik met een andere accu.
2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accu's. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.
3.
   Wanneer de accu niet in gebruik is, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
4.
   Onder extreme omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan bovendien medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.

Onderhoud

Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt.
Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.

Veiligheidswaarschuwingen schroevendraaier

1. Houd elektrisch gereedschap vast aan geïsoleerde grijpvlakken bij het uitvoeren van een bewerking waarbij het snijgereedschap in contact kan komen met verborgen bedrading of het eigen snoer. Contact met een 'onder spanning staande' draad zal blootliggende metalen delen van het gereedschap 'onder spanning' zetten en de bediener een schok geven.
2. Onderhoud labels en typeplaatjes op het gereedschap. Deze bevatten belangrijke veiligheidsinformatie. Neem contact op met Harbor Freight Tools voor een vervanging als ze onleesbaar zijn of ontbreken.
3. Vermijd onbedoeld starten. Bereid u voor om te beginnen met werken voordat u het gereedschap aanzet.
4. Leg het gereedschap niet neer voordat het volledig tot stilstand is gekomen. Bewegende onderdelen kunnen het oppervlak vastgrijpen en het gereedschap uit uw controle trekken.
5. Houd bij het gebruik van een handbediend elektrisch gereedschap het gereedschap stevig vast met beide handen om de startkoppel te weerstaan.
6. Laat het gereedschap niet onbeheerd achter wanneer de accu is aangesloten. Schakel het gereedschap uit en verwijder de accu voordat u weggaat.
7.
   De batterijlader wordt heet tijdens gebruik. De warmte van de lader kan oplopen tot onveilige niveaus en brandgevaar veroorzaken als deze niet voldoende wordt geventileerd, als gevolg van een elektrische fout, of als deze wordt gebruikt in een hete omgeving. Plaats de lader niet op een brandbaar oppervlak. Blokkeer geen ventilatieopeningen op de lader.
   Vermijd vooral het plaatsen van de lader op tapijten en vloerkleden; ze zijn niet alleen brandbaar, maar ze blokkeren ook ventilatieopeningen onder de lader.
   Plaats de lader op een stabiel, stevig, niet-brandbaar oppervlak (zoals een stabiele metalen werkbank of betonnen vloer) op minstens 30 cm afstand van alle brandbare objecten, zoals gordijnen of muren. Houd een brandblusser en een rookmelder in de buurt. Controleer de lader en de accu regelmatig tijdens het opladen.
8. Dit product is geen speelgoed. Houd het buiten bereik van kinderen.
9. Mensen met pacemakers moeten voor gebruik hun arts(en) raadplegen. Elektromagnetische velden in de buurt van een hartpacemaker kunnen storingen of uitval van de pacemaker veroorzaken.
10. De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De gebruiker moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de gebruiker moeten worden geleverd.

Veiligheidswaarschuwingen lithiumbatterij

LITHIUMBATTERIJEN SLAAN EEN GROTE HOEVEELHEID ENERGIE OP EN ZULLEN BRAND VEROORZAKEN OF EXPLODEREN ALS ZE VERKEERD WORDEN BEHANDELD:

1. Houd de accu droog.
2. DOE GEEN VAN DE VOLGENDE DINGEN MET DE ACCU:
   1. Openen,
   2. Laten vallen,
   3. Kortsluiten,
   4. Doorboren,
   5. Verbranden, of
   6. Blootstellen aan temperaturen hoger dan 60°C.
3. Laad de accu alleen op volgens de instructies van de lader.
4. Inspecteer de accu voor elk gebruik; gebruik of laad niet op als deze beschadigd is.

Trillingsveiligheid

Dit gereedschap trilt tijdens gebruik.
Herhaalde of langdurige blootstelling aan trillingen kan tijdelijk of permanent lichamelijk letsel veroorzaken, met name aan de handen, armen en schouders.
Om het risico op trillingsgerelateerd letsel te verminderen:

1. Iedereen die regelmatig of gedurende een langere periode trillend gereedschap gebruikt, moet eerst door een arts worden onderzocht en vervolgens regelmatig medische controles laten uitvoeren om ervoor te zorgen dat er geen medische problemen worden veroorzaakt of verergerd door het gebruik. Zwangere vrouwen of mensen met een verminderde bloedcirculatie naar de hand, eerdere handblessures, aandoeningen van het zenuwstelsel, diabetes of de ziekte van Raynaud mogen dit gereedschap niet gebruiken. Als u symptomen ervaart die verband houden met trillingen (zoals tintelingen, gevoelloosheid en witte of blauwe vingers), zoek dan zo snel mogelijk medisch advies.
2. Niet roken tijdens gebruik. Nicotine vermindert de bloedtoevoer naar de handen en vingers, waardoor het risico op trillingsgerelateerd letsel toeneemt.
3. Draag geschikte handschoenen om de trillingseffecten op de gebruiker te verminderen.
4. Gebruik gereedschap met de laagste trilling als er een keuze is.
5. Las elke werkdag trillingsvrije perioden in.
6. Grijp het gereedschap zo licht mogelijk vast (terwijl u er toch veilig controle over houdt). Laat het gereedschap het werk doen.
7. Om trillingen te verminderen, onderhoudt u het gereedschap zoals uitgelegd in deze handleiding. Stop onmiddellijk met het gebruik als er abnormale trillingen optreden.

BEWAAR DEZE INSTRUCTIES

Aarding

OM ELEKTRISCHE SCHOKKEN EN DODELIJK GEVAAR DOOR ONJUISTE AARDING TE VOORKOMEN:
Raadpleeg een gekwalificeerde elektricien als u twijfelt of het stopcontact goed geaard is. Wijzig de stekker van het netsnoer die bij de oplader wordt geleverd niet. Gebruik de oplader niet als het netsnoer of de stekker beschadigd is. Laat het in geval van schade repareren door een servicebedrijf voordat u het gebruikt. Als de stekker niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.

Verlengsnoeren

Opmerking: Verlengsnoeren mogen niet worden gebruikt met de oplader van dit artikel.

Symboliek

	Dubbel geïsoleerd
V	Volt
~	Wisselstroom
A	Ampère
n0 xxxx/min.	Nullasttoerental per minuut (RPM)
	WAARSCHUWING markering betreffende risico op oogletsel. Draag een ANSI-goedgekeurde veiligheidsbril met zijbescherming.
	Lees de handleiding voor installatie en/of gebruik.
	WAARSCHUWING markering betreffende brandgevaar. Bedek de ventilatiekanalen van de oplader niet. Laad alleen op een brandwerend oppervlak op.
	WAARSCHUWING markering betreffende risico op elektrische schokken. Sluit het netsnoer van de oplader correct aan op een geschikt stopcontact.
	WAARSCHUWING markering betreffende explosiegevaar. Prik geen gaten in batterijpakketten, maak ze niet kort of open ze niet en laad geen beschadigde batterijpakketten op.

Specificaties

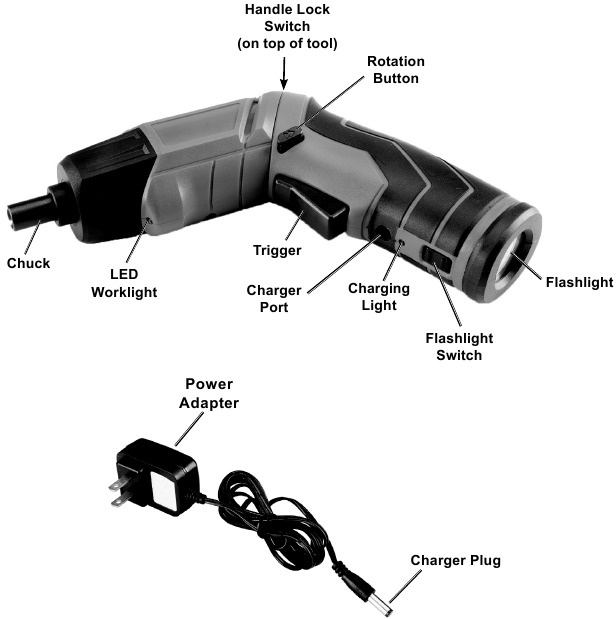

Functies

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE sectie aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

Opmerking: Raadpleeg voor meer informatie over de onderdelen die op de volgende pagina's worden vermeld de Onderdelenlijst en diagram

Bedieningsinstructies

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE sectie aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

Gereedschap instellen

OM ERNSTIG LETSEL DOOR PER ONGELUK BEDIENING TE VOORKOMEN:
Zorg ervoor dat de trigger in de uit-stand staat en verwijder het batterijpakket voordat u een procedure in deze sectie uitvoert.

Opladen

1. Steek de voeding in een geaard stopcontact van 120VAC, 60Hz.
2. Steek de oplader in de oplaadpoort aan de achterkant van de handgreep van het gereedschap.

Opmerking: De capaciteit van de batterij zal enigszins toenemen tijdens de eerste paar oplaadcycli. Een volledig ontladen batterij heeft ongeveer 3 tot 5 uur nodig om volledig op te laden. Het langer dan 5 uur opladen van de batterij kan de batterijcellen beschadigen.

3. Tijdens het opladen kan de oplader warm aanvoelen. Dit is normaal en duidt niet op een probleem.
4. De rode LED brandt continu wanneer de batterij is opgeladen. Koppel de oplader los en ontkoppel deze van het gereedschap wanneer u klaar bent.

Opmerking: Als het gereedschap lange tijd niet wordt gebruikt, laad de batterij dan elke 3-6 maanden op. Laad de batterij voor opslag volledig of voor minstens de helft op om schade aan de batterij te voorkomen.

Werkstuk en werkplek instellen

1. Wijs een werkplek aan die schoon en goed verlicht is. De werkplek mag geen toegang bieden aan kinderen of huisdieren om afleiding en letsel te voorkomen.
2. Zet losse werkstukken vast met behulp van een bankschroef of klemmen (niet meegeleverd) om beweging tijdens het werken te voorkomen.
3. Er mogen geen objecten in de buurt zijn, zoals nutsleidingen, die een gevaar vormen tijdens het werken.

Algemene bedieningsinstructies

1. Plaats de juiste driverbit in de boorkop (Chuck).
2. Duw de rotatieknop naar de linkerkant van het gereedschap voor rotatie met de klok mee.
3. Duw de rotatieknop naar de rechterkant van het gereedschap voor rotatie tegen de klok in.
4. Druk op de trigger (Trigger) om het gereedschap te bedienen.
5. Om de trigger (Trigger) te deactiveren, laat u de rotatieknop in de middelste positie staan.

Opmerking: Om LED-werklamp te activeren, drukt u op de trigger (Trigger) terwijl de rotatieknop in een willekeurige positie staat.

6. Om te schakelen tussen rechte grip en pistoolgreep, duwt u de handgrendel naar voren en past u de handgreep aan in de gewenste positie.
7. Om de zaklamp te activeren, gebruikt u de zaklampschakelaar (Flashlight Switch) aan de onderkant van het gereedschap.
8. Om ongelukken te voorkomen, schakelt u het gereedschap na gebruik uit. Reinig het gereedschap en bewaar het vervolgens binnenshuis buiten het bereik van kinderen.

Onderhoud en service

Procedures die niet specifiek in deze handleiding worden uitgelegd, mogen alleen worden uitgevoerd door een gekwalificeerde technicus.

OM ERNSTIG LETSEL DOOR PER ONGELUK BEDIENING TE VOORKOMEN:
Zorg ervoor dat de trigger in de uit-stand staat en verwijder het batterijpakket voordat u een procedure in deze sectie uitvoert.

OM ERNSTIG LETSEL DOOR HET FALEN VAN GEREEDSCHAP TE VOORKOMEN:
Gebruik geen beschadigde apparatuur. Als er abnormaal lawaai of trillingen optreden, laat het probleem dan verhelpen voordat u het verder gebruikt.

Reiniging, onderhoud en smering

1. VOOR ELK GEBRUIK, inspecteer de algemene staat van het gereedschap. Controleer op:
   • lekkend, opgezwollen of gebarsten batterijpakket,
   • losse hardware,
   • verkeerde uitlijning of vastlopen van bewegende delen,
   • gebarsten of gebroken onderdelen, en
   • elke andere toestand die de veilige werking kan beïnvloeden.

2. NA GEBRUIK, veeg de buitenkant van het gereedschap af met een schone doek.
3. Li-Ion BATTERIJ MOET WORDEN GERECYCLEERD OF CORRECT WORDEN AFGEVOERD. Maak de batterij niet kort, verbrand hem niet en open hem niet.
4. Koppel het batterijpakket los en bewaar het batterijpakket, de oplader en het gereedschap in een droge, binnenruimte buiten het bereik van kinderen en uit de buurt van metalen voorwerpen (d.w.z. paperclips, munten) om kortsluiting te voorkomen.

Probleemoplossing

Probleem	Mogelijke oorzaken	Waarschijnlijke oplossingen
Gereedschap start niet	Batterijpakket niet correct aangesloten. Batterijpakket niet correct opgeladen. Batterijpakket doorgebrand. Interne schade of slijtage. (Bijvoorbeeld koolborstels of trigger (Trigger).)	Verwijder het batterijpakket, zorg ervoor dat er geen obstakels zijn, plaats het batterijpakket terug volgens de vorm (het mag maar op één manier passen) en druk stevig aan totdat het batterijpakket op zijn plaats klikt. Zorg ervoor dat de oplader is aangesloten en correct werkt. Geef het batterijpakket voldoende tijd om goed op te laden. Voer het oude batterijpakket correct af of recycle het. Vervang het batterijpakket. Laat het gereedschap door een technicus onderhouden.
Gereedschap werkt langzaam	Gereedschap wordt gedwongen te snel te werken. Batterijpakket raakt versleten.	Laat het gereedschap in zijn eigen tempo werken. Voer het oude batterijpakket correct af of recycle het. Vervang het batterijpakket.
Prestaties nemen na verloop van tijd af	Koolborstels versleten of beschadigd.	Laat een gekwalificeerde technicus de borstels vervangen.
Overmatig lawaai of geratel	Interne schade of slijtage. (Bijvoorbeeld koolborstels of lagers.)	Laat het gereedschap door een technicus onderhouden.
Oververhitting	Gereedschap wordt gedwongen te snel te werken. Geblokkeerde ventilatieopeningen motorhuis.	Laat het gereedschap in zijn eigen tempo werken. Draag een ANSI-goedgekeurde veiligheidsbril en een NIOSH-goedgekeurd stofmasker/ademhalingsmasker tijdens het uitblazen van stof uit de motor met behulp van perslucht.
Volg alle veiligheidsmaatregelen bij het diagnosticeren of onderhouden van het gereedschap. Koppel het batterijpakket en de stroomvoorziening van de oplader los voordat u onderhoud uitvoert.

Voor technische vragen kunt u bellen met 1-888-866-5797.
Bezoek onze website op: http://www.harborfreight.com
E-mail onze technische ondersteuning op: productsupport@harborfreight.com

Copyright © 2018 by Harbor Freight Tools. Alle rechten voorbehouden. Geen enkel deel van deze handleiding of enig artwork hierin mag worden gereproduceerd in welke vorm dan ook zonder de uitdrukkelijke schriftelijke toestemming van Harbor Freight Tools.
Diagrammen in deze handleiding zijn mogelijk niet proportioneel getekend. Vanwege voortdurende verbeteringen kan het daadwerkelijke product enigszins afwijken van het product dat hierin wordt beschreven.
Gereedschap dat nodig is voor montage en service is mogelijk niet inbegrepen.
