Datalogic MEMOR K Single Slot Dock Snelstartgids
INHOUD VAN DE VERPAKKING
Het Memor K Single Slot Dock-pakket bevat:
- Single Slot Dock
- Snelstartgids
- Garantie Addendum
Verwijder alle onderdelen uit de verpakking; controleer hun integriteit en vergelijk ze met alle verpakkingsdocumenten.
Bewaar de originele verpakking voor gebruik bij het verzenden van producten naar het technisch servicecentrum. Schade veroorzaakt door onjuiste verpakking valt niet onder de garantie.
ONDERDELEN EN FUNCTIES

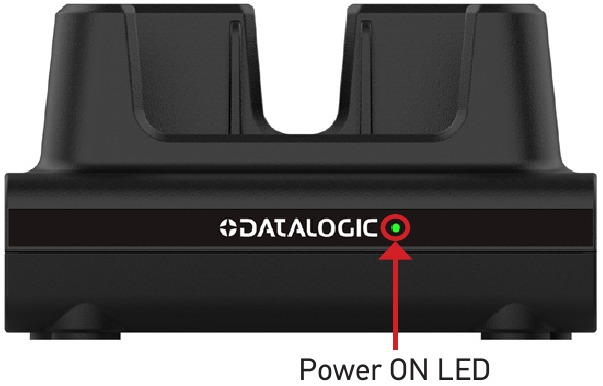

Vooraanzicht

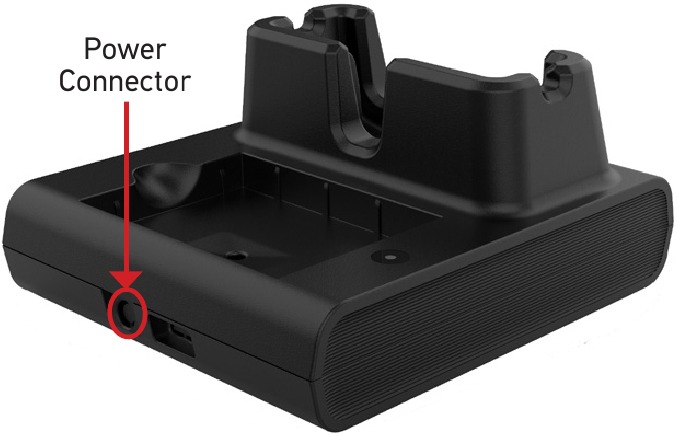

Achteraanzicht

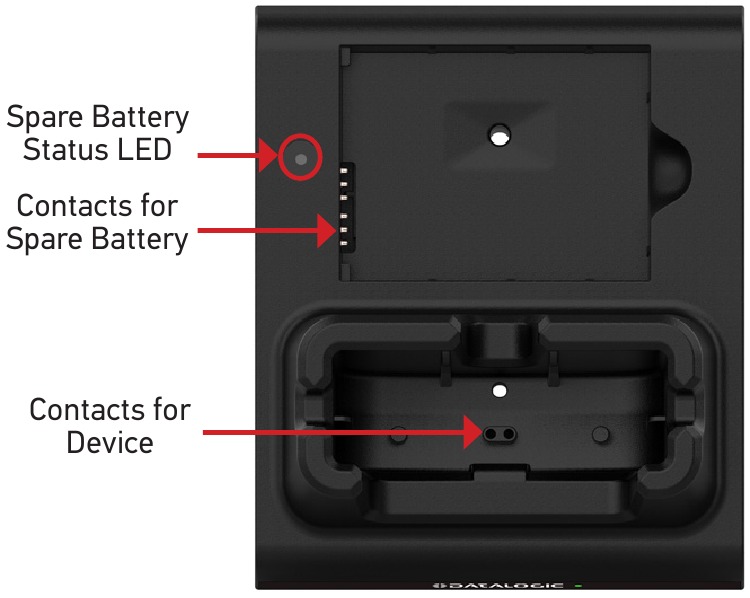

Bovenaanzicht

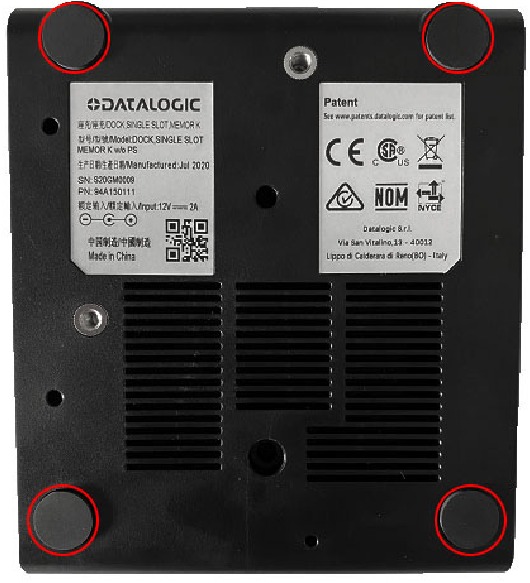

DE RUBBEREN PADS BEVESTIGEN
Bevestig de zelfklevende rubberen pads aan de onderkant van het dock zoals hieronder wordt weergegeven:
HET DOCK AAN EEN OPPERVLAK BEVESTIGEN
Om het Memor K Single Slot Dock stevig aan tafels, bureaus en andere oppervlakken te bevestigen, en om te voorkomen dat het dock beweegt wanneer u het apparaat verwijdert, gebruikt u een metalen plaat.
VOEDING
Gebruik alleen de Datalogic-voeding 94ACC0197 om de Single Slot Dock Charge Only van stroom te voorzien.

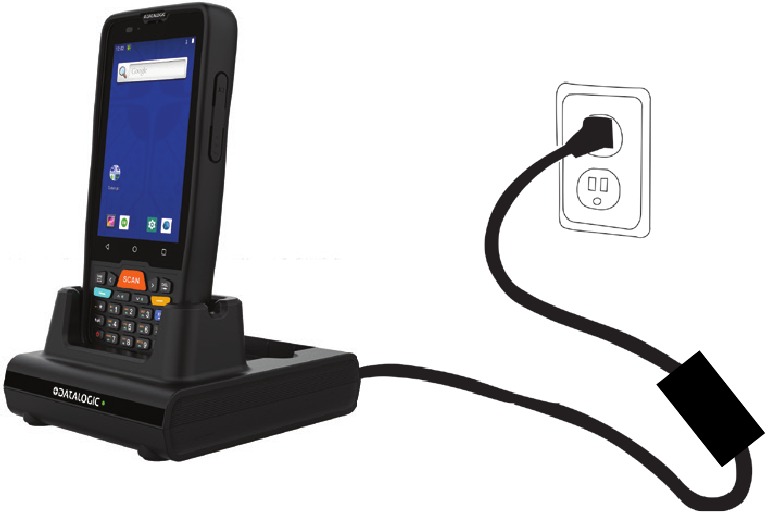

DE MEMOR K OPLADEN
Plaats het apparaat in het dock met het scherm naar voren en de kop naar boven.
Het dock kan de Memor K van stroom voorzien wanneer het apparaat correct is geplaatst.
Probeer geen ander apparaat op te laden dan de Memor K-apparaten.

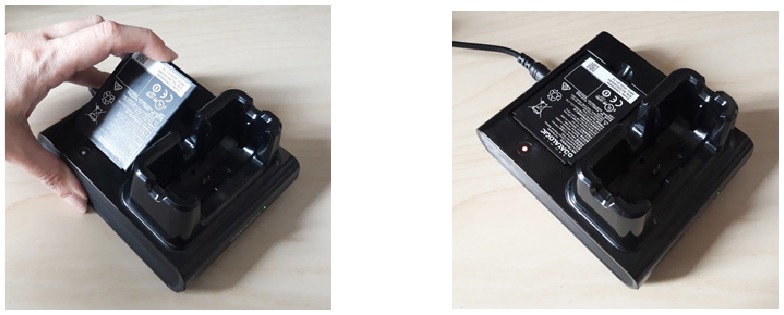

DE RESERVEBATTERIJ OPLADEN
Plaats de reservebatterij in de sleuf, met de contactzijde eerst, en druk deze vervolgens voorzichtig op zijn plaats. De status-led van de reservebatterij brandt rood.
Wanneer het opladen is voltooid, brandt de status-led van de reservebatterij groen.
LED-INDICATOREN
| LED-gedrag | Bedrijfsstatus |
| Inschakelen | |
| Continu groen | Dock is ingeschakeld |
| Status reservebatterij | |
| Uit | Geen batterij |
| Continu rood | Reservebatterij wordt opgeladen |
| Continu groen | Opladen reservebatterij voltooid |
TECHNISCHE SPECIFICATIES
| Elektrische kenmerken | ||
| Indicatoren Verbruik | Power on LED (groen) Spare Battery Status LED (rood, groen) 12V 2A | |
| Milieukenmerken | ||
| Werktemperatuur | 0°C tot 45°C | |
| Opslagtemperatuur | -30°C tot 70°C | |
| Vochtigheid | 5-95% niet condenserend | |
| Mechanische kenmerken | ||
| Afmetingen | 109 x 130.2 x 61.8 mm / 4.3 x 5.1 x 2.4 in | |
| Gewicht | 225 g / 7.94 oz | |
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Datalogic MEMOR K Single Slot Dock Snelstartgids
