RainPoint Smart+ HCS021 - Handleiding bodemvochtigheidssensor

Inhoud

INTRODUCTIE

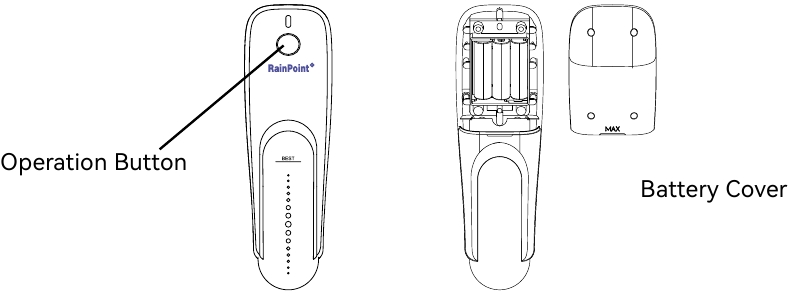

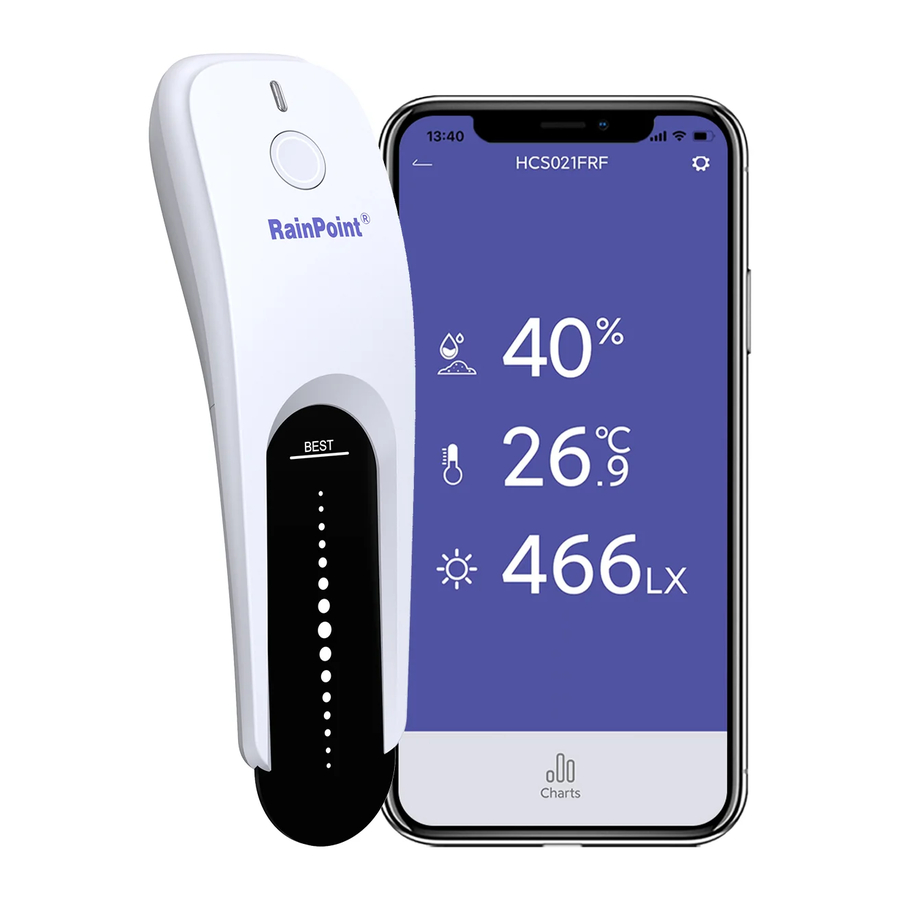

Productoverzicht

Productoverzicht

Specificatie

  • Waterdichtheid: IPX5.
  • Temperatuurbereik: -4ºF-140ºF(-20ºC-60ºC).
  • Vochtigheidsbereik: 0%-100% RH
  • Lichtintensiteit: 0-200.000 lux
  • Communicatie via wifi 2,4 GHz.
  • Tot 60 m, afhankelijk van obstakels tussen hub en timer.
  • Voeding door 3* AA-batterijen (niet inbegrepen).

Productkenmerken

  • Meet het bodemvocht (%) en de oppervlaktetemperatuur (℃/℉).
  • Ingebouwde lichtsensor aan de bovenkant om de lichtintensiteit te meten.
  • Op afstand bedienbaar via de app, eenvoudig in te stellen en te bedienen.
  • Te koppelen aan watertimers, voor efficiënte en nauwkeurige irrigatie.
  • Geschikt en modern ontwerp, nauwkeurige meting.
  • Te gebruiken voor tuinieren in de buitenlucht, leer meer over de bodeminformatie van bepaalde gebieden.

AANSLUITING EN INSTALLATIE

Tips:
Scan de QR-code of zoek de link op om de video te bekijken en het apparaat snel en eenvoudig aan te sluiten.
Installatievideo:
https://www.youtube.com/watch?v=dWm60HTqo4M

Sensor aansluiten

Dit apparaat is een subapparaat, sluit eerst de hub van de Rainpoint Smart+-serie aan voordat u dit apparaat aansluit.

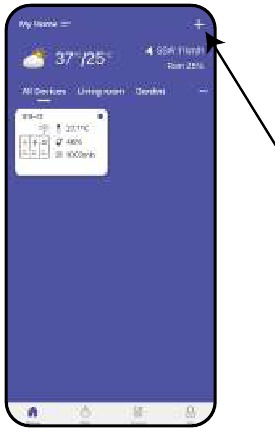

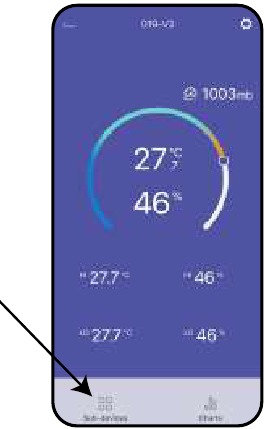

  1. Selecteer de knop in de rechterbovenhoek van de startpagina van de app om een apparaat toe te voegen, of ga naar de startpagina van de hub en gebruik "Sub-devices" (Subapparaten) om apparaten toe te voegen.

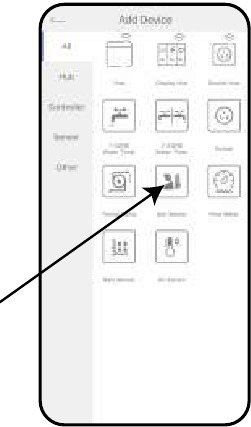

  2. Zoek "Soil Moisture Sensor" (Bodemvochtigheidssensor) of het icoon om de sensor toe te voegen.
  3. Plaats de batterijen, waarna de indicator snel rood knippert.
    Tips: Gebruik het gereedschap om de vier schroeven van de achterkant los te draaien.
    Sensor aansluiten - Batterijen plaatsen

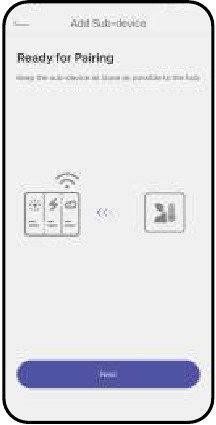

  4. Houd de sensor en de hub dicht bij elkaar om automatisch verbinding te maken.
  5. Daarnaast kunt u de knop ingedrukt houden om te resetten en opnieuw verbinding te maken als de eerste verbinding mislukt.

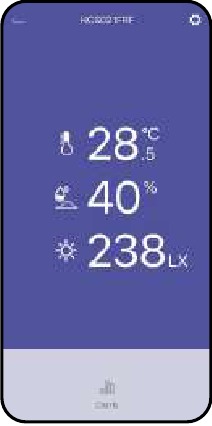

  6. Na een succesvolle verbinding worden de realtime oppervlaktetemperatuur, het bodemvocht en de lichtintensiteit op de startpagina van het apparaat weergegeven.

Sensorinstallatie

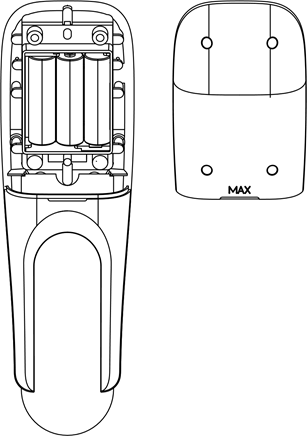

  1. Plaats de batterijen en draai de schroef vast.
    Sensorinstallatie - Stap 1 - Plaats de batterijen
  2. Graaf een geschikt gat waarin de bodemsonde volledig kan worden begraven.
    Sensorinstallatie - Stap 2 - Graaf een gat

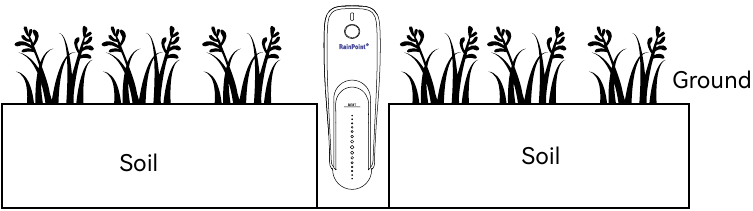

  3. Begraaf de sensor in de grond en zorg ervoor dat de sensor verticaal naar beneden is gericht.
    Sensorinstallatie - Stap 3 - Begraaf de sensor
    Tip: Zorg er voor de nauwkeurigheid voor dat het deel van de bodemsonde dat hieronder is gemarkeerd met "BEST" in de grond is begraven.
    De sonde is tot aan de

APP-FUNCTIES

Startpagina apparaat

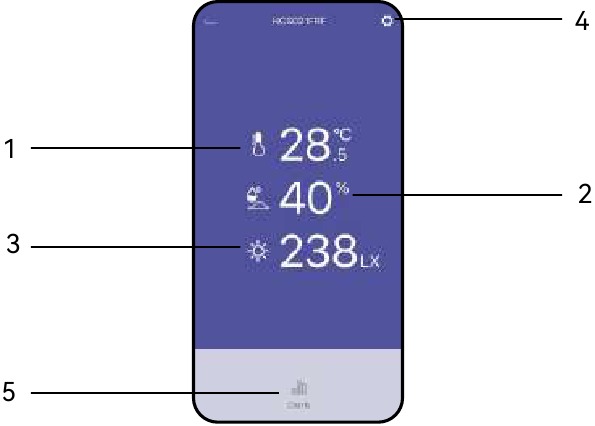

Overzicht startpagina apparaat

  1. Oppervlaktetemperatuur
  2. Bodemvocht
  3. Lichtintensiteit
  4. Setting (Instelling): Basisinstellingen voor de sensor.
  5. Charts (Grafieken): Controleer de historische temperatuur, het vocht en de lichtintensiteit van de afgelopen 24 uur en 10 dagen.

Basisinstelling

Zoek het icoon in de rechterbovenhoek van de startpagina van de app om naar de "Settings" (Instellingen)-pagina te gaan. In de basisinstellingen kunt u de apparaatinformatie controleren en beheren, zoals naam, interface en beschrijving.

Grafieken

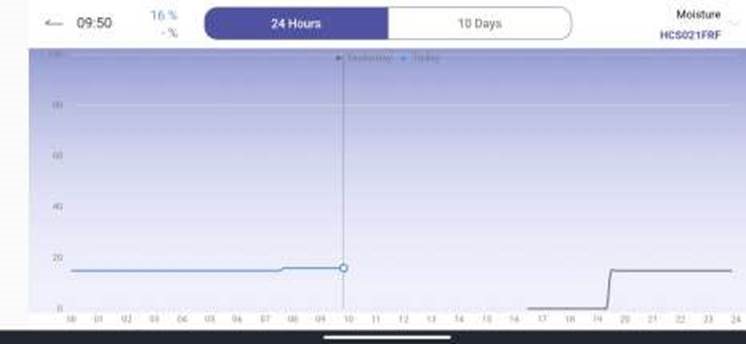

Selecteer Charts (Grafieken) om uw bodemvocht, oppervlaktetemperatuur en lichtintensiteit in de afgelopen 24 uur en 10 dagen in een lijngrafiek te bekijken. Druk op de rechterbovenhoek om te schakelen tussen vocht, temperatuur en lichtintensiteit.
Grafieken - Voorbeeld
Als u meer gedetailleerde informatie over de bediening nodig hebt, scant u de QR-code of zoekt u de link op om de video te bekijken en het apparaat snel en eenvoudig te controleren.
Installatievideo: http://bit.ly/3jlwZle

PROBLEEMOPLOSSING

Probleem Mogelijke oorzaken Mogelijke oplossing
Kan geen verbinding maken met de hub
  1. Onstabiel wifi-signaal.
  2. Afstand tussen sensor en hub is te groot.
  1. Wacht even en probeer het nog een keer door de knop ingedrukt te houden.
  2. Blijf dicht bij de hub tijdens het verbinden.
Verbinding verbroken of offline op de APP
  1. Batterij bijna leeg.
  2. Hub is losgekoppeld.
  3. Onstabiel wifi-signaal.
  1. Haal de sensor uit de grond en vervang de batterijen door nieuwe.
  2. Controleer de hub en sluit deze opnieuw aan als de verbinding is verbroken. Houd vervolgens de knop op de sensor ingedrukt om opnieuw verbinding te maken.
  3. Wacht even en probeer het nog een keer door de knop ingedrukt te houden.
Data onnauwkeurig of onjuist Stenen rondom de sensor. Zorg ervoor dat er geen stenen rondom de sensor liggen wanneer u deze begraaft, om te voorkomen dat stenen de nauwkeurigheid beïnvloeden.
Als u meer hulp nodig hebt bij het product of iets anders van ons, neem dan contact met ons op via
US: 1-833-381-5659 (EN)(MON-FRI 9:30 AM-5:30 PM PST)
EU: +44 800-808-5337 (EN DE)(MON-FRI 9:00 AM-5:00 PM CET)
Email: service@rainpointus.com

Web: www.rainpointonline.com
Email: service@rainpointus.com
WhatsApp: +1 626-780-5952
US Free Hotline(English): +1 833-381-5659 (MON-FRI 9:30 AM-5:30 PM PST)
EU Free Hotline(English Deutsch): +44 800-808-5337 (MON-FRI 9:00 AM-5:00 PM CET )
