RainPoint Smart+ HCS008 - Handleiding Water Flow Meter

Inhoud

Wat zit er in de doos

  1. HCS008FRF Water Flow Meter
    Wat zit er in de doos
  2. (Voor NH-draad/USA-type)

    3/4" Kraaneindconnector (NH-draad/USA-type)

    3/4" Kraanadapter NH-draad/USA-type (zwarte schroefdraad)
  3. (Voor BSP-draad/EU-type)

    3/4" Kraaneindconnector (BSP-draad/EU-type)

    3/4" Kraanadapter BSP-draad/EU-type (grijze schroefdraad)

Opmerking: B en C worden weergegeven afhankelijk van de landregio, twee sets accessoires zijn niet tegelijkertijd inbegrepen in het product.

INLEIDING

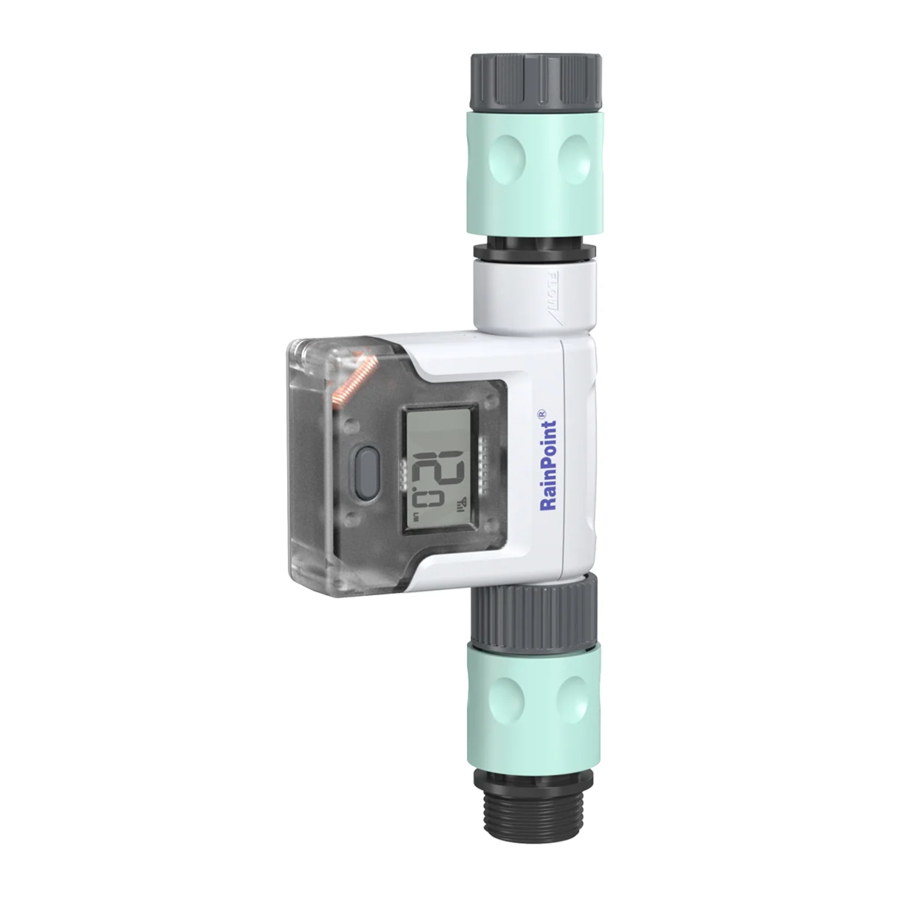

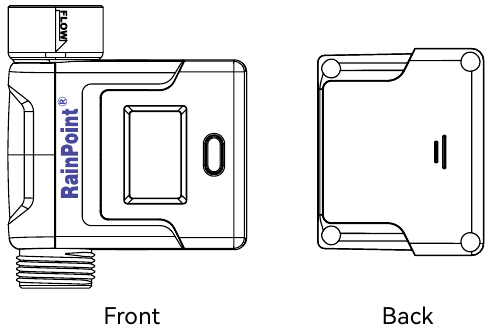

Productoverzicht

Productoverzicht

Specificatie

  • inlaat en uitlaat 3/4"
  • waterhoeveelheid 20 l/u tot 2400 l/u
  • werkwaterdruk 0,5 bar tot 8 bar (7-116 psi)
  • nauwkeurigheid ±5%
  • communicatieafstand met hub ongeveer 60 m
  • aangedreven door 3*AAA alkalinebatterijen
  • waterdicht IPX6

Productkenmerken

  • actueel waterdebiet en verbruik controleren op zowel LCD als APP
  • uurlijks, dagelijks en maandelijks waterverbruik controleren via APP
  • gesplitst type ontwerp
  • Liter en Gallon schakelbaar
  • slaapmodus om stroom te besparen
  • waarschuwing voor laag stroomverbruik
  • waarschuwing voor waterverbruik en correctie op APP

AANSLUITING EN INSTALLATIE


Scan de QR-code of zoek de link om toegang te krijgen tot de video om het apparaat snel en gemakkelijk aan te sluiten.
Installatievideo: https://www.youtube.com/watch?v=P2yXpW3ewkI

Debietmeter aansluiten

Dit apparaat is een subapparaat. Sluit de hub van de Rainpoint Smart+ -serie aan voordat u dit apparaat aansluit.

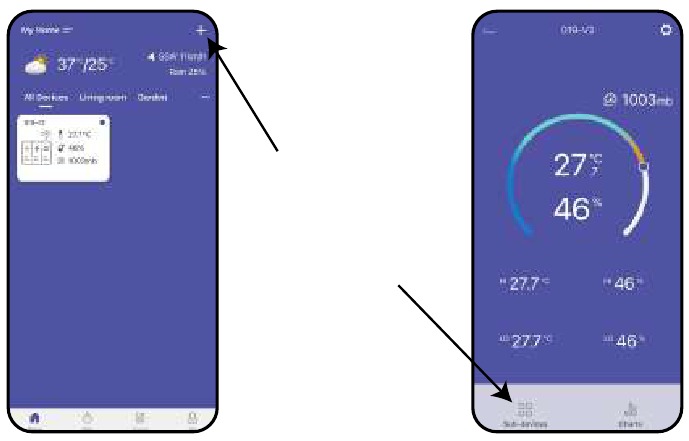

  1. Nadat de hub succesvol is aangesloten. Selecteer de knop in de rechterbovenhoek van de startpagina van de APP om een apparaat toe te voegen, of ga naar de startpagina van de hub en gebruik "Sub-devices" (Subapparaten) om apparaten toe te voegen.
    Debietmeter aansluiten - Stap 1

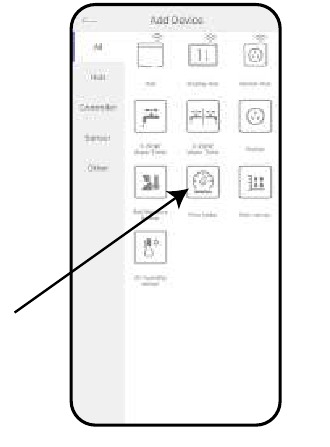

  2. Zoek "Flow Meter" (Debietmeter) of het pictogram om de sensor toe te voegen.
    Debietmeter aansluiten - Stap 2

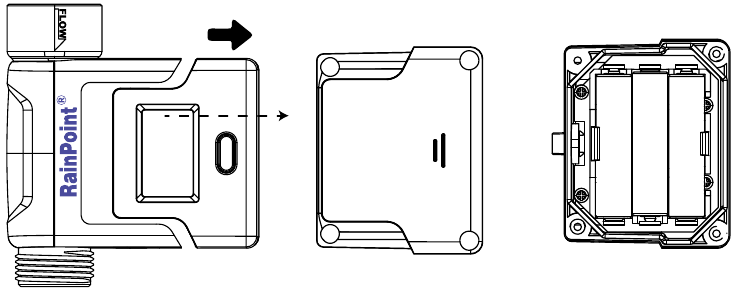

  3. Plaats de batterijen en de indicator zal snel rood knipperen.
    Tips: Trek de detector eruit en gebruik het gereedschap om de vier schroeven van de achterklep los te draaien.
    Debietmeter aansluiten - Stap 3
  4. Selecteer tegelijkertijd "NEXT" (VOLGENDE) op de APP en start het zoeken naar apparaten.
  5. Houd de sensor en de hub dicht bij elkaar om automatisch verbinding te maken.
  6. Daarnaast kunt u ook de batterijen opnieuw plaatsen om te resetten en opnieuw verbinding te maken als de verbinding de eerste keer mislukt.
  7. Na succesvolle verbinding worden het real-time waterdebiet en andere informatie weergegeven op de startpagina van het apparaat.

Installatie

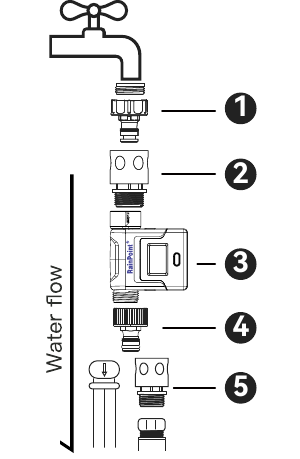

Installatie - Stap 1
Optie 1: Installeer de debietmeter op de kraan en draai hem goed vast.

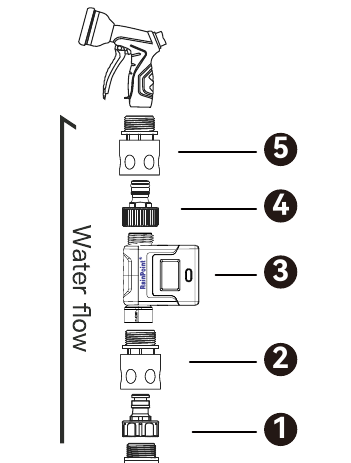

Installatie - Stap 2
Optie 2: Sluit de debietmeter aan op buizen of een slangmondstuk.

  1. 3/4" Kraaneindconnector (NH-draad/USA-type)
  2. 3/4" Kraanadapter BSP-draad/EU-type (grijze schroefdraad)
  1. 3/4" Kraaneindconnector (BSP-draad/EU-type)
  2. 3/4" Kraanadapter NH-draad/USA-type (zwarte schroefdraad)

Opmerking:

  1. 1 en 5 zijn beschikbaar in verschillende typen en worden onderscheiden per regio.
  2. Verwijder de connectoren niet tijdens het gebruik.
  3. De fitting zijn ondeelbare onderdelen. Splits ze niet.
    De fitting en , en veranderen de installatievolgorde van de fittingen.
  4. Volg de stroomrichting die op de behuizing van de meter staat aangegeven.
  5. De werkafstand is binnen 320 voet in een open ruimte. Plaats de sensor niet te ver van de hub.

APP-FUNCTIES

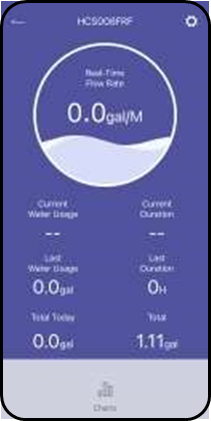

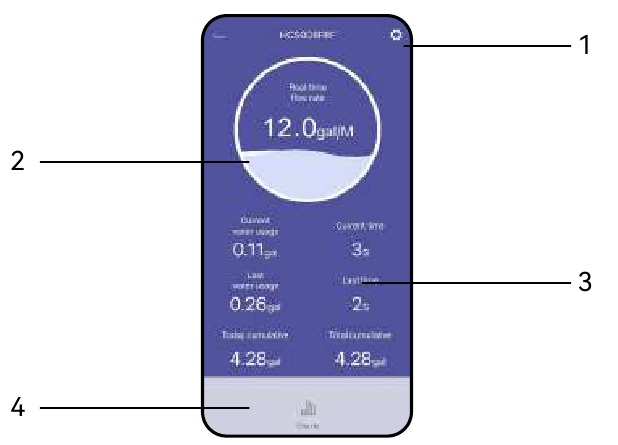

Startpagina apparaat

Startpagina apparaat

  1. Setting: (Instelling:) Basisinstellingen voor de sensor
  2. Real-time flow rate (Realtime stroomsnelheid)
  3. Data display: (Gegevensweergave:)
    • Current water usage (Huidig waterverbruik)
    • Last water usage (Laatste waterverbruik)
    • Current time (Huidige tijd)
    • Last time (Laatste tijd)
    • Totay cumulative (Totaal cumulatief)
    • Total cumulative (Totaal cumulatief)
  4. Charts: (Grafieken:) Controleer de waterstroom in 24 uur, 30 dagen en 12 maanden

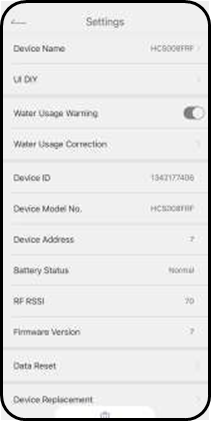

Basisinstelling


Zoek het pictogram in de rechterbovenhoek van de APP-startpagina naar de pagina "Settings" (Instellingen). In de basisinstellingen kunt u de apparaatinformatie controleren en beheren, zoals de naam en interface.

Speciale functies

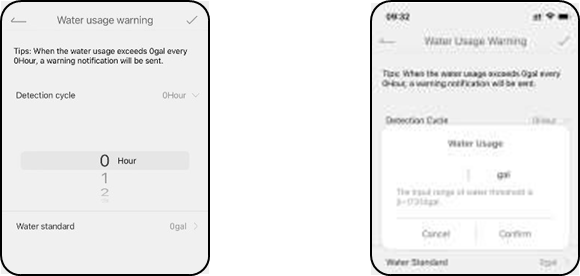

Speciale functies - Stap 1
Water Usage Warning: (Waarschuwing voor waterverbruik:) Detecteer het waterverbruik in uren en stuur een waarschuwingsmelding als het waterverbruik de norm overschrijdt.


Water Usage Correction: (Correctie waterverbruik:) Corrigeer indien nodig de waterverbruikswaarde in percentage.

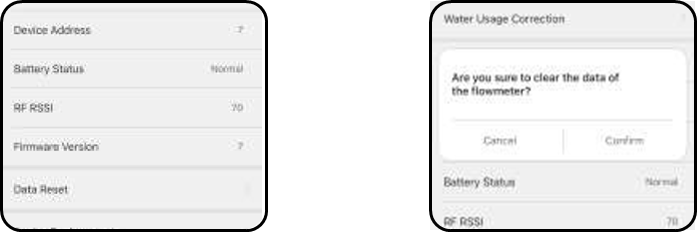

Speciale functies - Stap 2
Data Reset: (Gegevens resetten:) Wis de waterverbruiksrecord in dit apparaat.

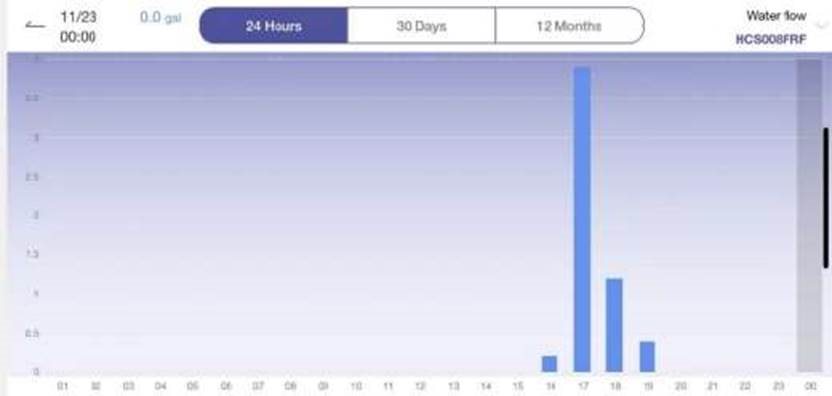

Grafieken

Grafieken
Selecteer Charts (Grafieken) om uw waterverbruik per uur, dag en maand in een staafdiagram te bekijken.

Als u meer gedetailleerde informatie over de werking nodig hebt, scant u de QR-code of zoekt u de link om toegang te krijgen tot de video om het apparaat snel en gemakkelijk te controleren.


Setup Video: http://bit.ly/3WMKuYF

PROBLEEMOPLOSSING

Probleem Mogelijke factoren Oplossing kan helpen
Kan geen verbinding maken met de hub
  1. Wi-Fi-signaal is onstabiel.
  2. Afstand tussen sensor en hub is te groot.
  3. WiFi is geen 2,4 GHz
  1. Wacht even en probeer nog een keer verbinding te maken door de batterijen opnieuw te plaatsen.
  2. Blijf dichter bij de hub tijdens het verbinden.
  3. Sluit 2,4 GHz WiFi aan voordat u verbinding maakt met de hub.
Verbinding verbroken of offline op de APP
  1. Batterij bijna leeg.
  2. Hub losgekoppeld.
  3. Wi-Fi-signaal is onstabiel.
  1. Vervang door gloednieuwe batterijen.
  2. Controleer de hub en sluit deze opnieuw aan als deze is losgekoppeld. Laat vervolgens het water een beetje door de debietmeter lopen.
  3. Plaats de batterijen opnieuw om weer in de koppelingsmodus te gaan.
Gegevens onnauwkeurig of onjuist
  1. Onvoldoende waterstroom in de waterleiding.
  2. Volg de aanbevolen stroomrichting niet.
  1. Verhoog de waterdruk of waterstroom om de buisdiameter te vullen.
  2. Installeer de debietmeter opnieuw volgens de stroomrichting.
Waterlekkage
  1. De snelkoppeling is niet vastgedraaid op de debietmeter.
  2. Schroeven van het batterijklepje niet vastgedraaid.
 Draai de connectoren en schroeven voor de installatie vast.
Als u meer hulp nodig hebt bij het product of iets over ons, neem dan contact met ons op
US: 1-833-381-5659 (EN)(MON-FRI 9:30 AM-5:30 PM PST)
EU: +44 800-808-5337 (EN DE)(MON-FRI 9:00 AM-5:00 PM CET) Email: service@rainpointus.com

OPMERKINGEN

  • Zorg ervoor dat u 2,4 GHz-band WIFI gebruikt om verbinding te maken met dit product.
  • Moet de schroeven vastdraaien voor de installatie.
  • Gebruik geen oude en nieuwe batterijen of verschillende soorten batterijen door elkaar.
  • Houd de sensor bij vriestemperaturen uit de buurt van sneeuw om mogelijke bevriezingsschade te voorkomen.
  • Probeer het te gebruiken volgens de waterstroomrichting.
