STANLEY AIRPRO 120 CDC120SCA - 12 Volt Snoercompressor Handleiding

INTRODUCTIE

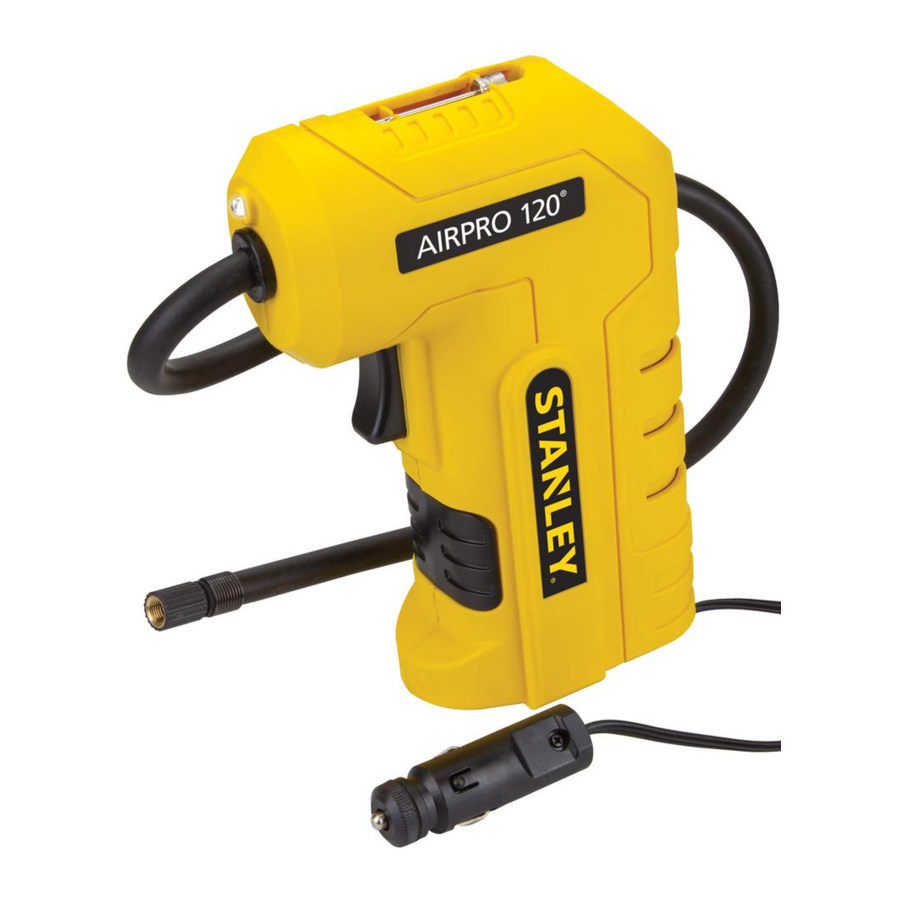

Gefeliciteerd met de aankoop van uw nieuwe Stanley^® AIRPRO 120^® Snoer Digitale Luchtcompressor met Digitale Meter. Lees deze handleiding en volg de instructies zorgvuldig voordat u dit apparaat gebruikt.

KENMERKEN

1. LED-gebiedsverlichting
2. Opbergvak voor mondstukadapter
3. Opbergclips (2 in totaal)
4. Compressortrigger
5. Luchtslang en Sure Fit ® Mondstuk
6. 12V DC-accessoirestekker
7. Opbergvak voor 12V DC-accessoirestekker
8. Digitaal display (PSI-drukwaarde)
9. Mondstukadapter
10. Knop voor drukverlaging (–)
11. Aan/uit-knop
12. Knop voor drukverhoging (+)

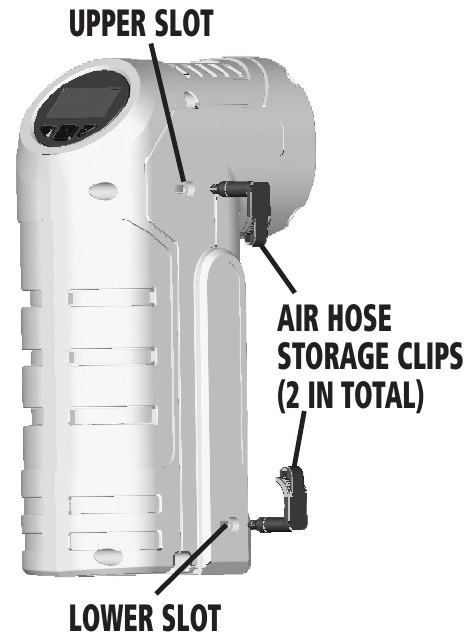

DE LUCHTSLANG-OPBERGCLIPS INSTALLEREN

Plaats elk van de (2) luchtslang-opbergclips tegen een van de sleuven aan de rechterkant van het apparaat; klik ze vervolgens eenvoudig in de bovenste sleuf en de onderste sleuf (zoals weergegeven).

DRAAGBARE COMPRESSOR

Deze 12 Volt DC-luchtcompressor is ontworpen voor gebruik met voertuigbanden, aanhangwagenbanden en opblaasbare recreatieproducten. De compressorslang met bandenventielaansluiting wordt opgeborgen op de opbergclips aan de zijkant van het apparaat. Er wordt een mondstukadapter meegeleverd en deze wordt opgeborgen in het opbergvak voor mondstukadapter. Raadpleeg de sectie "Kenmerken" om alle onderdelen te vinden.

De 12V DC-luchtcompressor kan worden gebruikt in de automatische modus of in de handmatige modus, zoals beschreven in de volgende secties.

Wanneer de compressor wordt gebruikt in de handmatige modus of op een lage PSI in de automatische modus, kan het apparaat laag beginnen en geleidelijk aan op toeren komen. Wanneer de compressor wordt gebruikt op hogere PSI's in de automatische modus, kan het apparaat enkele minuten normaal werken en vervolgens enkele minuten terugschakelen voordat het terugkeert naar de normale werking. Deze functie beschermt het apparaat tegen oververhitting tijdens normaal gebruik. Gebruik in ieder geval de compressor niet continu gedurende langere tijd (ongeveer 10 minuten, afhankelijk van de omgevingstemperaturen), omdat deze kan oververhitten. Dit kan de compressor beschadigen. Als de compressor langer moet worden gebruikt: houd elke 10 minuten de aan/uit-knop één seconde ingedrukt om de compressor uit te schakelen en start deze vervolgens opnieuw na een afkoelperiode van ongeveer 30 minuten.

Opmerking: De LED-gebiedsverlichting blijft branden zolang het apparaat is ingeschakeld.

Banden of producten met ventielen oppompen in de automatische modus

In de automatische modus kan de gewenste drukwaarde vooraf worden ingesteld en opgeslagen in het geheugen van het apparaat en de compressor stopt automatisch zodra deze vooraf ingestelde druk is bereikt. De aan/uit-knop schakelt het apparaat in en uit. De knop voor drukverhoging (+) en de knop voor drukverlaging (–) worden gebruikt om een drukwaarde te selecteren voor wanneer de compressor wordt gebruikt in de automatische modus. Alle drie de knoppen bevinden zich op het bedieningspaneel aan de achterkant van het apparaat (raadpleeg de sectie "Kenmerken" om deze te vinden).

1. Sluit de 12V DC-accessoirestekker van het apparaat aan op een accessoire-aansluiting van een voertuig of een andere 12 volt DC-voedingsbron. Draai de stekker lichtjes om er zeker van te zijn dat er goed contact is. Plaats het apparaat zo dat er voldoende ruimte is voor een goede ventilatie van de compressor.
2. Schroef het Sure Fit ® mondstuk op het ventiel. Draai niet te vast.
3. Druk op de aan/uit-knop om het apparaat in te schakelen. Het digitale display toont afwisselend de knipperende vooraf ingestelde PSI-waarde (die het laatst is ingesteld door de drukknoppen) gedurende 2 seconden; vervolgens knippert het gedurende 5 seconden de huidige druk van het item dat wordt opgepompt. Het display brandt dan continu.
4. Druk op de knoppen voor drukverhoging (+) en drukverlaging (–) om de gewenste druk te selecteren uit een reeks vooraf ingestelde waarden (tussen 3 en 120), die op het LCD-scherm met achtergrondverlichting worden weergegeven. Houd de knop ingedrukt om sneller omhoog of omlaag te scrollen. Zodra de gewenste druk is bereikt, laat u de knop los en wacht u twee seconden. Het digitale display knippert met de nieuw geselecteerde druk. Deze drukwaarde wordt nu opgeslagen in het geheugen van het apparaat totdat deze handmatig wordt gereset.
5. Druk nogmaals op de aan/uit-knop om het oppompen te starten. Het digitale display toont alleen de huidige druk van het object (dat continu brandt) om aan te geven dat de compressor werkt. Bewaak de druk op het LCD-scherm.
6. Wanneer de gewenste vooraf ingestelde druk is bereikt, stopt de compressor automatisch. Houd de aan/uit-knop één seconde ingedrukt om het apparaat uit te schakelen.
7. Schroef het Sure Fit ® mondstuk van het ventiel.
8. Koppel de 12V DC-accessoirestekker van het apparaat los van de accessoire-aansluiting van het voertuig of een andere 12 volt DC-voedingsbron. Bewaar de stekker in het opbergvak aan de voet van het apparaat.

BELANGRIJKE BEDIENINGSAANWIJZINGEN VOOR DE AUTOMATISCHE MODUS:

• Om het oppompen te onderbreken, drukt u eenmaal op de aan/uit-knop. Om het oppompen te hervatten, drukt u nogmaals op de aan/uit-knop.
• Om over te schakelen naar de handmatige modus, drukt u eenmaal op de aan/uit-knop om het oppompen te stoppen en drukt u vervolgens op de compressortrigger. (Het apparaat kan niet overschakelen naar de handmatige modus terwijl het aan het oppompen is.)
• Om het apparaat op elk moment uit te schakelen, houdt u de aan/uit-knop één seconde ingedrukt.
• Om een nieuwe drukwaarde te selecteren, drukt u eenmaal op de aan/uit-knop en drukt u vervolgens op de knoppen voor drukverhoging (+) of drukverlaging (–) en hervat u het oppompen bij stap 5.

Banden of producten met ventielen oppompen in de handmatige modus

In de handmatige modus wordt de compressortrigger aan de voorkant van het apparaat gebruikt om de compressor te bedienen totdat de gewenste drukwaarde is bereikt.

1. Sluit de 12V DC-accessoirestekker van het apparaat aan op een accessoire-aansluiting van een voertuig of een andere 12 volt DC-voedingsbron. Draai de stekker lichtjes om er zeker van te zijn dat er goed contact is. Plaats het apparaat zo dat er voldoende ruimte is voor een goede ventilatie van de compressor.
2. Schroef het Sure Fit ® mondstuk op het ventiel. Draai niet te vast.
3. Druk op de aan/uit-knop om het apparaat in te schakelen. Het digitale display toont afwisselend de knipperende vooraf ingestelde PSI-waarde (die het laatst is ingesteld door de drukknoppen) gedurende 2 seconden; vervolgens knippert het gedurende 5 seconden de huidige druk van het item dat wordt opgepompt (die dan continu brandt).
4. Druk op de compressortrigger om het oppompen te starten. Het digitale display toont alleen de huidige druk van het object dat continu brandt om aan te geven dat de compressor werkt. Bewaak de druk op het LCD-scherm.
5. Wanneer de gewenste druk is bereikt, laat u de compressortrigger los en de compressor stopt. Houd de aan/uit-knop één seconde ingedrukt om het apparaat uit te schakelen.
6. Schroef het Sure Fit ® mondstuk van het ventiel.
7. Koppel de 12V DC-accessoirestekker van het apparaat los van de accessoire-aansluiting van het voertuig of een andere 12 volt DC-voedingsbron. Bewaar de stekker in het opbergvak aan de voet van het apparaat.

BELANGRIJKE BEDIENINGSAANWIJZINGEN VOOR DE HANDMATIGE MODUS:

• Om het oppompen te onderbreken, laat u de compressortrigger los. Om het oppompen te hervatten, drukt u nogmaals op de compressortrigger.
• Om over te schakelen naar de automatische modus, laat u de compressortrigger los en drukt u vervolgens op de knoppen voor drukverhoging (+) of drukverlaging (–) of de aan/uit-knop. (Het apparaat kan niet overschakelen naar de automatische modus terwijl het aan het oppompen is.)
• Om het apparaat op elk moment uit te schakelen, houdt u de aan/uit-knop één seconde ingedrukt.

Andere opblaasbare objecten zonder ventielen oppompen

Voor het oppompen van andere objecten is het gebruik van de mondstukadapter vereist.

Draai de stekker lichtjes om er zeker van te zijn dat er goed contact is. Plaats het apparaat zo dat er voldoende ruimte is voor een goede ventilatie van de compressor.

2. Schroef de mondstukadapter in de Sure Fit ®
3. Steek de mondstukadapter in het object dat moet worden opgepompt.
4. Druk op de aan/uit-knop om het apparaat in te schakelen. Het digitale display toont afwisselend de knipperende vooraf ingestelde PSI-waarde (die het laatst is ingesteld door de drukknoppen) gedurende 2 seconden; vervolgens knippert het gedurende 5 seconden de huidige druk van het item dat wordt opgepompt (die dan continu brandt).
5. Volg stappen 4 tot en met 6 in de sectie "Banden of producten met ventielen oppompen in de automatische modus" of stappen 4 tot en met 5 in de sectie "Banden of producten met ventielen oppompen in de handmatige modus".

   Kleine objecten zoals volleyballen, voetballen, enz. worden zeer snel opgepompt. Pomp niet te veel op.
6. Koppel de mondstukadapter los van het opgepompte object.
7. Schroef de mondstukadapter los van de Sure Fit
8. Koppel de 12V DC-accessoirestekker van het apparaat los van de accessoire-aansluiting van het voertuig of een andere 12 volt DC-voedingsbron. Bewaar de stekker in het opbergvak aan de voet van het apparaat.

DE LED-GEBIEDSVERLICHTING GEBRUIKEN

De gebiedsverlichting wordt bediend door de compressor. Wanneer de compressor is ingeschakeld, wordt de gebiedsverlichting geactiveerd. Wanneer de compressor is uitgeschakeld, gaat de gebiedsverlichting uit. Druk op de aan/uit-knop (raadpleeg de sectie "Kenmerken" om deze te vinden) om de compressor en gebiedsverlichting in te schakelen. Houd de aan/uit-knop één seconde ingedrukt om het apparaat uit te schakelen. Zorg ervoor dat de aan/uit-knop is uitgeschakeld wanneer het apparaat wordt opgeborgen.

ONDERHOUD EN VERZORGING

Dompel het apparaat nooit onder in water. Als het apparaat vuil wordt, reinigt u de buitenkant van het apparaat voorzichtig met een zachte doek die is bevochtigd met een milde oplossing van water en reinigingsmiddel. Behalve de zekering in de 12V DC-accessoirestekker zijn er geen onderdelen die door de gebruiker kunnen worden vervangen.

Zekering vervangen (in voertuigaccessoirestekker)

1. Schroef de eindkap van de stekker los (tegen de klok in).
2. Verwijder de zekering en controleer deze met een continuïteitstester om te zien of deze goed of doorgebrand is.
3. Vervang indien nodig door een nieuwe zekering van 15 ampère.
4. Monteer zorgvuldig opnieuw (draai met de klok mee). DRAAI NIET TE VAST.
5. Test of het apparaat goed werkt.

PROBLEEMOPLOSSING

Luchtcompressor schakelt niet in

• Zorg ervoor dat de aan/uit-knop is ingedrukt om het apparaat in te schakelen en dat alle aanwijzingen in de sectie "Draagbare compressor" precies zijn gevolgd.
• Zorg ervoor dat de 12V DC-accessoirestekker goed is aangesloten op een functionerende DC-voedingsbron. Draai de stekker lichtjes om er zeker van te zijn dat er goed contact is.
• De zekering in de 12V DC-accessoirestekker kan zijn doorgebrand.

Luchtcompressor pompt niet op

• Zorg ervoor dat de aan/uit-knop is ingedrukt om het apparaat in te schakelen en dat alle aanwijzingen in de sectie "Draagbare compressor" precies zijn gevolgd.
• Zorg ervoor dat het mondstuk stevig op het ventiel is geschroefd bij het oppompen van banden; of dat de mondstukadapter stevig in de Sure Fit is geschroefd op alle andere opblaasbare objecten.

LED-gebiedsverlichting gaat niet aan

• Zorg ervoor dat de aan/uit-knop is ingedrukt om het apparaat in te schakelen (wanneer de compressor is ingeschakeld, gaat de gebiedsverlichting aan).

Als het apparaat niet werkt na het uitvoeren van de bovenstaande stappen, neem dan contact op met de fabrikant via (877) 571-2391.

ACCESSOIRES

Aanbevolen accessoires voor gebruik met uw gereedschap zijn mogelijk verkrijgbaar bij de fabrikant. Neem contact op met de fabrikant via (877) 571-2391 als u hulp nodig heeft met betrekking tot accessoires.

Het gebruik van accessoires die niet worden aanbevolen voor gebruik met dit apparaat kan gevaarlijk zijn.

SERVICE-INFORMATIE

Of u nu technisch advies, reparatie of originele vervangingsonderdelen van de fabriek nodig heeft, neem contact op met de fabrikant via (877) 571-2391.

SPECIFICATIES

Sure Fit^® en AIRPRO^® zijn gedeponeerde Amerikaanse handelsmerken van Baccus Global, LLC.
Geïmporteerd door Baccus Global LLC, One City Centre, 1 North Federal Highway, Suite 200, Boca Raton, FL 33432
www.Baccusglobal.com
1-877-571-2391
