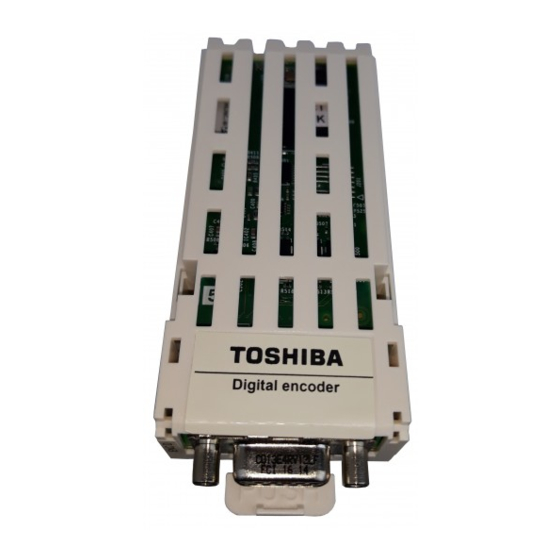

Introductie
De TOSVERT VF-AS3-serie omvormers is toepasbaar als PG-feedbackinterface voor differentiële lijndriveruitgang (TIA/EIA RS422) type encoder.
Deze handleiding bevat informatie over de installatie van deze optie. Zie de instructiehandleiding voor de digitale encoder (E6582148) voor gedetailleerde configuratie en functies.
 | |
 Verboden |
|
Interfaceconnector
Connector

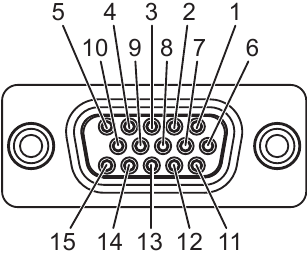

15-pins D-subminiatuurconnector (hoge dichtheid type: DE-15 / HD15) is voorbereid in deze optie. De pinnummers van de connector worden weergegeven in de onderstaande afbeelding. Bereid afzonderlijk hetzelfde type mannelijke connector voor voor het kabeluiteinde van de interconnectiekabel.
Pintoewijzing
| Nr. | Symbool | Invoer/ uitvoer | Functie / Elektrische specificaties | Intern circuit | ||
| 1 | A | Invoer | Fase A PG-feedback (TIA/EIA-RS422) Afsluiting: 120Ω | Zie (a) | ||
| 2 | NA | Invoer | ||||
| 3 | PGVC (24V) | Uitvoer | Voeding voor encoder DC 24V (+10/-15%), 100mA | Zie (b) | ||
| 4 | - | - | (gereserveerd) | - | ||
| 5 | - | - | ||||
| 6 | - | - | (niet gebruiken) | - | ||
| 7 | PGVC (12V) | Uitvoer | Voeding voor encoder DC 12V (+/-5%), 100mA | Zie (b) | ||
| 8 | PGCC | Gemeenschappelijk | Equipotentiaal aansluiting voor encoder | |||
| 9 | - | - | (NC) | - | ||
| 10 | B | Invoer | Fase B PG-feedback (TIA/EIA-RS422) Afsluiting: 120Ω | Zie (a) | ||
| 11 | NB | Invoer | ||||
| 12 | - | - | (niet gebruiken) | - | ||
| 13 | - | - | ||||
| 14 | - | - | ||||
| 15 | PGVC (5V) | Uitvoer | Voeding voor encoder DC 5.2V (+/-5%), 250mA | Zie (b) | ||
| Behuizing | Afscherming | - | Kabelafscherming (metalen behuizing van connector) Dit onderdeel is verbonden met de PE-aansluiting in de omvormer | - | ||
| Intern circuit | ||||||

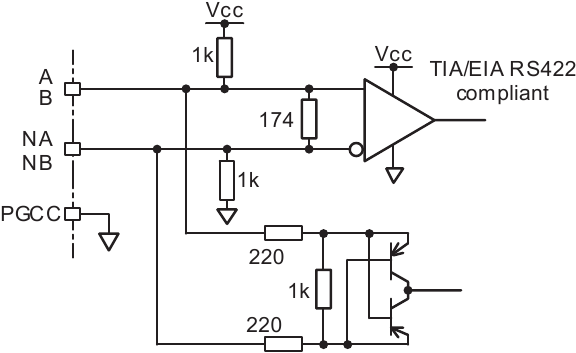

| (a) |  | |||||

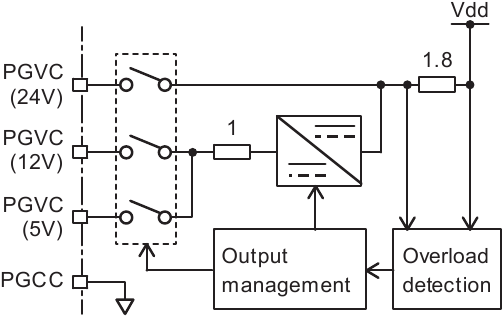

| (b) |  | |||||
Bekabeling
Meerlaagse afgeschermde kabel wordt aanbevolen.
Volg bij het bedraden de onderstaande instructies.
- Gebruik getwist paar draad voor A/NA, B/NB en PGVC/PGCC elk
- Selecteer voor PGVC een pin volgens de encoder voeding specificatie. Parameterconfiguratie is ook nodig (zie handleiding)
- Sluit geen draad aan op ongebruikte pinnen
- Aanbevolen draaddikte is 0,25 mm2 (AWG26) voor signaallijn (A, NA, B en NB), 0,5 mm2 (AWG20) voor voeding (PGVC en PGCC)
- De kabellengte is maximaal 100 m. Op dat moment moet rekening worden gehouden met de spanningsval van de voeding door de draadimpedantie.
Monteren en verwijderen
Monteren

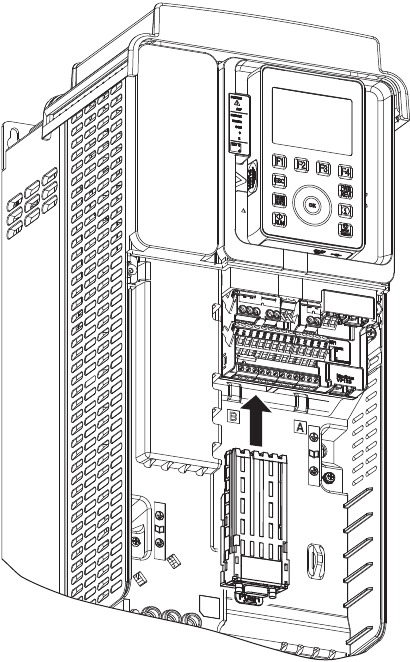

- Plaats de optie recht en langzaam in sleuf B. Zorg ervoor dat de optie geen andere onderdelen in de buurt van de sleuf raakt.
![Montage - Stap 1]( "Toshiba - VEC008Z - Montage - Stap 1")
- De optie moet worden geplaatst totdat de behuizing volledig is bedekt door de sleuf. (Zie de bovenstaande afbeelding)
![Montage - Stap 2]( "Toshiba - VEC008Z - Montage - Stap 2")
Verwijderen

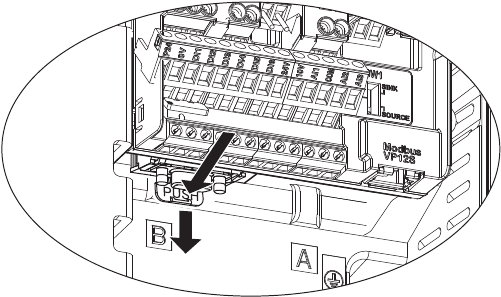

- Verwijder de optie in de richting van de pijl terwijl u het "PUSH" (DUWEN) lipje met een schroevendraaier indrukt.
![Verwijderen]( "Toshiba - VEC008Z - Verwijderen")
Overzichtstekening en aansluitingen

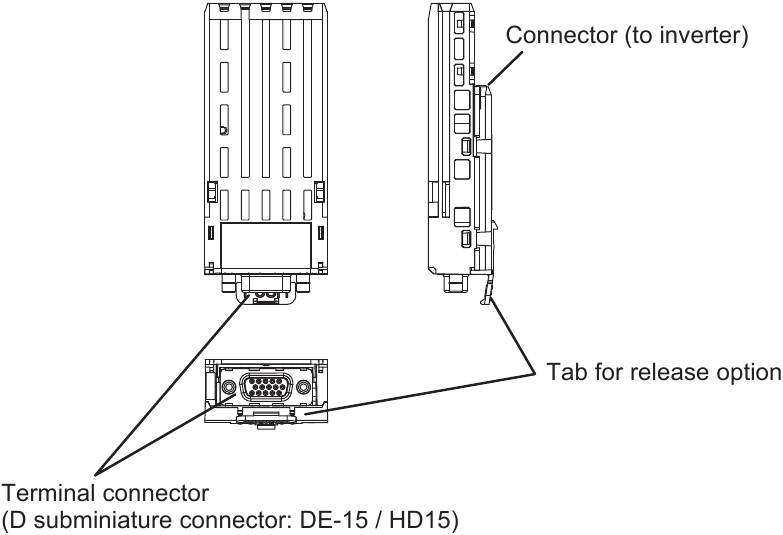

Overzichtstekening
Productspecificatie
| Item | Specificatie |
| Type aanduiding | VEC008Z |
| Productnaam | Digitale encoder |
| Functie | PG-feedbackinterface (lijndriver type) |
| Toepasselijke encoder | Incrementele roterende encoder met differentiële lijndriver (TIA/EIA RS422) uitgang |
| Pulsfrequentie | 300kHz of minder (Duty: 50% +/- 10%) |
| Voedingsspanning voor encoder (Open circuit spanning) | Pin3 (24V): 24V +10%/-15% Pin7 (12V): 12V +/-5% Pin15 (5V): 5.2V +/-5% |
| Maximale belasting van voeding voor encoder | Pin3 (24V): 100mA Pin7 (12V): 100mA Pin15 (5V): 250mA |
| Aanbevolen kabel | Meerlaagse afgeschermde kabel Dikte: 0,25 mm2 (AWG26) voor signaallijn, 0,5 mm2 (AWG20) voor voeding Lengte: 100m of minder |
| Connector | D-subminiatuurconnector (DE-15 / HD15) |
| Toepasselijk model | VF-AS3 (Toepasbaar op sleuf B) |
| Bedrijfsomgeving | Bedrijfstemperatuur: -10 tot 50°C (Omvormer bedrijfstemperatuur), in overeenstemming met omvormer voor andere omgeving. |
| Opslagtemperatuur | -25 tot 70°C |
