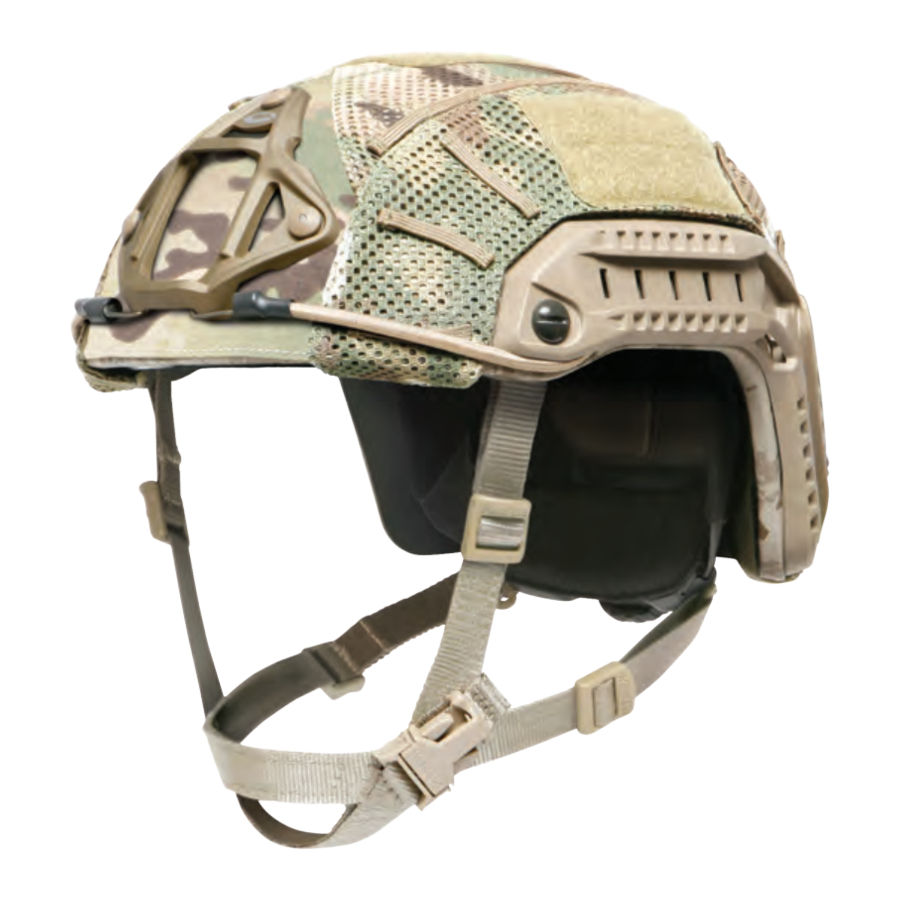

Ops-Core MESH HELMET COVER Installatiehandleiding

INSTALLATIE

VOORBEREIDING MESH COVER INSTALLATIE

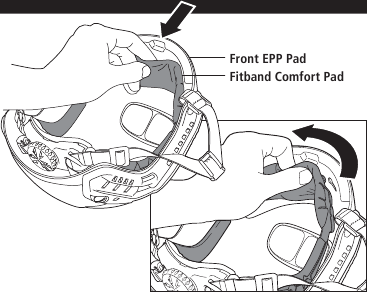

MAAK DE FITBAND LOS

Plaats uw wijsvinger achter het midden van de Fitband Comfort Pad en buig voorzichtig weg van de Front EPP Pad zoals afgebeeld. Knijp de Fitband Comfort Pad en gebruik uw duim om de pad ½" zijwaarts naar het midden van de helm te schuiven langs de Front EPP Pad. Herhaal dit aan beide zijden totdat de pad is losgemaakt van de sleutelgaten.

LET OP: TREK DE FITBAND COMFORT PAD NIET WEG VAN DE FRONT EPP PAD, ANDERS KUNNEN DE SLEUTELGATEN VAN DE FRONT EPP PAD BREKEN.

VERWIJDERING SHROUD

LET OP: ALS UW FRONT EPP PAD GEEN TOEGANGSLEUFEN HEEFT VOOR DE SHROUD SCHROEVEN MOET U EERST DE HARDWARE VAN DE VOORSTE KINBAND DEMONTEREN EN DE FRONT EPP PAD VOLLEDIG VERWIJDEREN OM BIJ DE SHROUD SCHROEVEN TE KUNNEN.

Zorg ervoor dat de bungees niet aan de Shroud zijn bevestigd. Verwijder de Shroud van uw helm met een schroevendraaier. Leg de Shroud, ringen en T-moeren opzij. Bewaar de kortere schroeven voor later gebruik zonder de Mesh Helmet Cover.

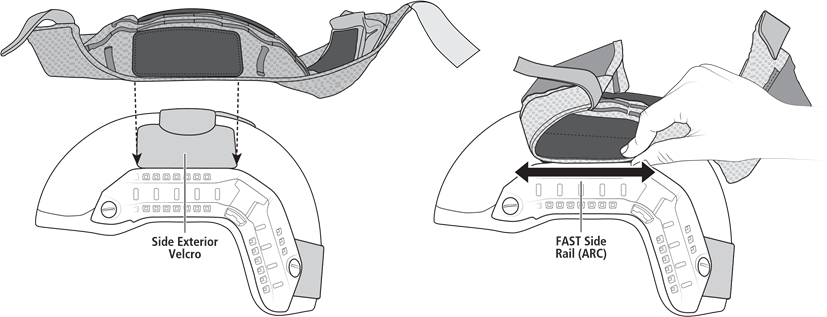

BEVESTIG ZIJKANTEN VAN DE HELM COVER

Bevestig de zijkanten van de Mesh Helmet Cover door de Side Exterior Velcro van de Cover uit te lijnen met de Side Exterior Velcro op de helm, zoals afgebeeld. Zorg ervoor dat u de onderranden van de Cover uitlijnt met de bovenranden van de FAST Side Rails (ARCs). Herhaal dit voor beide zijden.

BEVESTIG VOORSTE KLITTENBAND CIRKELS

Reinig het gebied met ontsmettingsalcohol en bevestig vervolgens de overige twee klittenbandcirkels op de beoogde gebieden op de Front EPP Pad, zoals afgebeeld.

OPNIEUW BEVESTIGEN SHROUD

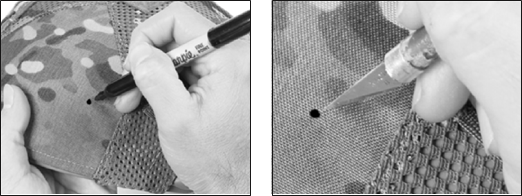

1. Steek een schroef van de binnenkant van uw helmschaal en markeer waar het gat moet komen op de helmcover. Gebruik een scherp voorwerp om een kleine snee te maken in de cover waar de schroef uitsteekt. Verwijder de schroef en herhaal dit voor de andere twee gaten.

2. Lijn de Shroud uit met het bestaande 3-gatenpatroon aan de voorkant van uw Helmet Cover en helmschaal. Steek een T-moer door het bovenste gat van de Shroud vanaf de voorkant (buitenkant) van de helm Cover, vervolgens de helmschaal. Gebruik uw vingers om losjes een 1/2" schroef vanaf de binnenkant van de helmschaal te bevestigen. Herhaal dit voor de overige 2 gaten. Maak het af door een schroevendraaier te gebruiken om alle 3 de schroeven vanaf de binnenkant van de schaal aan te draaien, en zorg ervoor dat de Shroud stevig aan de helm is bevestigd.

   LET OP: DRAAI DE SCHROEVEN VAST TOT ZE ZEKER ZITTEN. DRAAI ZE NIET TE VAST, DIT ZAL VERVORMING VAN DE HELMSCHAAL VEROORZAKEN EN DE BALLISTISCHE CAPACITEITEN VAN DE HELM IN GEVAAR BRENGEN.

MAAK DE VOORKANT VAN DE COVER VAST EN BEVESTIG DE FITBAND OPNIEUW

1. Gebruik de klittenband lipjes op de Mesh Helmet Cover om ze aan de binnenkant van de Front Pad vast te maken met behulp van de klittenband cirkels van Stap 4.

2. Bevestig de Fitband opnieuw aan de Front EPP Pad.

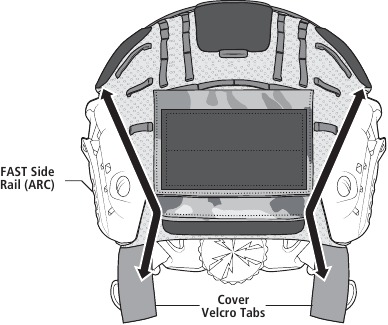

BEVESTIG DE ACHTERKANT VAN DE HELM COVER

Trek de achterkant van de Mesh Helmet Cover omlaag. Lijn beide achterste zijkanten uit met de achterste zijkanten van de FAST Side Rails (ARCs), zoals afgebeeld.

MAAK DE MESH HELMET COVER VAST

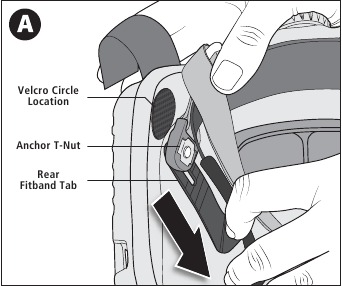

1. Maak de Rear Chinstrap Anchor T-Nut los en schuif de Rear Fitband Tab helemaal naar achteren zodat de hoek van de helmschaal bloot komt te liggen. Reinig het gebied met ontsmettingsalcohol en plak vervolgens een klittenband cirkel op de blootliggende hoek van de helmschaal, zoals afgebeeld.

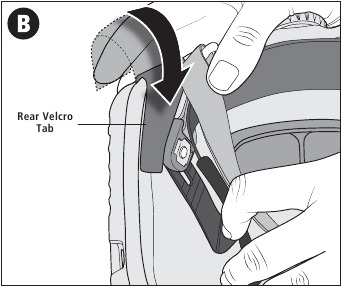

2. Vouw de Rear Velcro Tab van de Mesh Cover over de rand van de helmschaal en maak deze vast aan de nieuw geplaatste Rear Velcro Circle. Knip overtollig klittenband op de Tab van de Cover af.

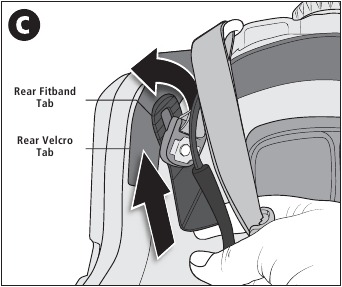

3. Duw de Rear Fitband Tab omhoog en over de vastgemaakte Velcro Tab van de Cover, zoals afgebeeld.

   Herhaal stappen A-C voor de tegenoverliggende zijde en draai vervolgens beide Rear Fitband Schroeven vast.
