Jablotron TP-60 - Draadloze Thermostaat Handleiding

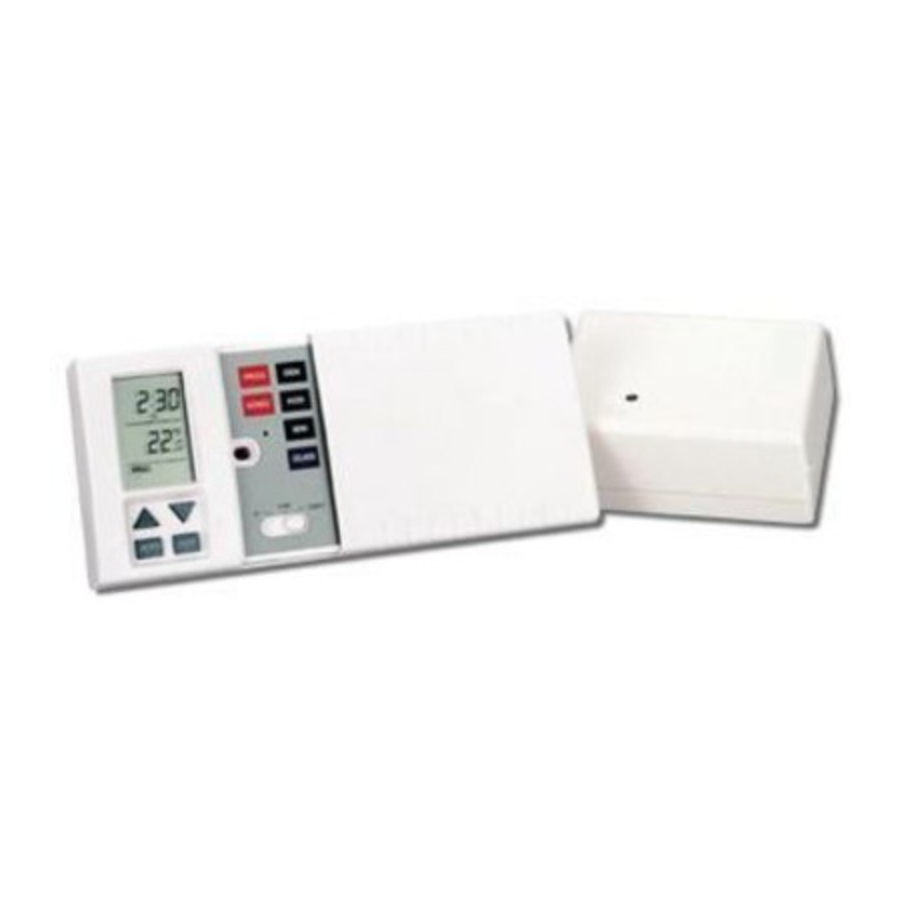

Draadloze thermostaat TP-60

De TP-60 draadloze thermostaat kan de meeste gangbare thermostaten in woningen vervangen en is ontworpen voor gebruik met elektrische, gas- of oliegestookte verwarming. Vele nuttige functies en bedrijfsmodi zijn opgenomen om een verscheidenheid aan oplossingen te bieden voor alle behoeften van de klant. Naast alle nuttige functies heeft deze state-of-the-art programmeerbare thermostaat de volgende voordelen:

• eenvoudige installatie: geen bedrading nodig, lange werkafstand
• 7 dagen timer om de ECONO-modus in te stellen tijdens een langdurige afwezigheid van de gebruiker.
• bescherming tegen bevriezing.
• Luchtfilter (reiniging) bewaking.
• programmeerbare regulatiegevoeligheid (SPAN)


Opmerking: Gooi batterijen veilig weg, afhankelijk van het type batterijen en de plaatselijke regelgeving. Hoewel dit product geen schadelijke materialen bevat, raden wij u aan het product na gebruik terug te brengen naar de dealer of rechtstreeks naar de producent.

Installatie

Een locatie kiezen voor de thermostaat - kies een montageplaats ongeveer 1,5 meter boven de vloer in een gebied met goede luchtcirculatie en uit de buurt van:

1. Tocht en "dode lucht" plekken.
2. Stralingswarmte van de zon of apparaten.
3. Verborgen leidingen en schoorstenen.

De thermostaat aan de muur bevestigen:

1. Verwijder de schuifdeur van de thermostaat volledig.
2. Markeer de positie van de gaten
3. Boor twee gaten en steek de plastic pluggen voorzichtig in de gaten.
4. Bevestig de thermostaat aan de muur met de twee (2) meegeleverde schroeven
5. Plaats twee "AA" alkaline batterijen in het batterijcompartiment.

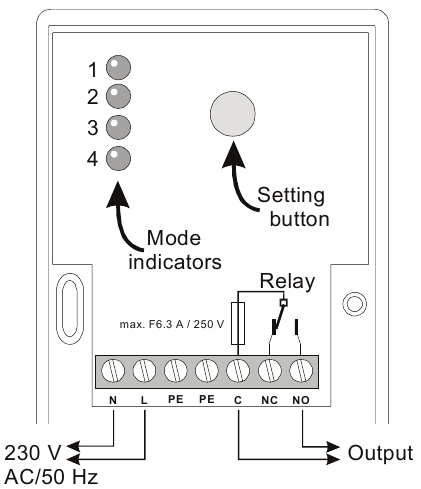

De ontvanger monteren

Plaats de ontvanger op een geschikte plaats in de buurt van de verwarming. De bedrading van de unit naar de verwarming moet worden gedaan door een professionele elektricien:

1. Maak de bovenste afdekking los door op de plastic nok aan de zijkant van de behuizing te drukken.
2. Maak de interne afdekking los (1 schroef).
3. Monteer de unit op de gewenste locatie (2 schroeven).
4. Sluit de stroom 230VAC / 50Hz aan op de terminals L en N.
5. Er zijn twee PE-aansluitingen beschikbaar voor de aansluiting van de beschermende aarde.
6. De terminals C (common), N.O. (normally open) en N.C. (normally closed) zijn uitgangen van het ingebouwde overschakelrelaiscontact. Dit contact is beveiligd door een 6.3A zekering. De contacten zijn galvanisch gescheiden. Zie het voorbeeld van de bedrading in de afbeelding.
7. Wanneer de bedrading klaar is, plaatst u beide afdekkingen terug op de unit

Opmerking: Elke thermostaat heeft zijn eigen unieke code. De ontvanger is in de fabriek afgesteld op deze code. Het is niet nodig om iets aan de ontvanger aan te passen. Een ingebouwde indicator op de ontvanger geeft de toestand van het uitgangsrelais aan.

De thermostaat voor het eerst inschakelen

Uw thermostaat gebruikt twee „AA" alkaline batterijen om te werken. Wanneer het display "BATT" aangeeft, moet u de twee batterijen vervangen.
Wanneer de stroom voor de eerste keer wordt ingeschakeld, toont het display de tijd en dag (MO 12:00) evenals de omgevingstemperatuur.

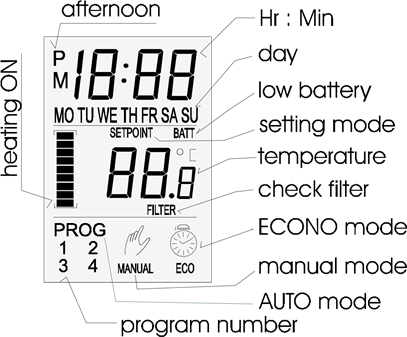

Bedrijfsmodi

De thermostaat heeft drie (3) bedrijfsmodi: AUTOmatisch, MANueel en TIMER ECONO.
AUTO: De AUTOmatic modus houdt de temperatuur vast volgens de opgenomen programma's.

• Druk op de AUTO knop. Het "PROG" icoon en het lopende programma worden weergegeven.
• Door op de of knop te drukken, wordt de temperatuurinstelling van het lopende programma gedurende vijf seconden weergegeven.

MAN: De MANuele modus stelt de gebruiker in staat om de programmering te omzeilen

• Druk op de MAN knop en een handsymbool wordt weergegeven.
• Een eerste keer drukken op of toont de MAN temperatuurinstelling.
• Elke volgende keer drukken zal de MAN temperatuurinstelling met 0.5°C veranderen

TIMER ECONO: De TIMER ECONO modus houdt de ECONO temperatuurinstelling vast tot de vooraf bepaalde tijd en dag van de gebruiker is bereikt. Vervolgens schakelt de thermostaat over naar de AUTOmatic modus. Deze bedrijfsmodus stelt de gebruiker in staat om zijn thermostaat niet opnieuw te programmeren voor een langdurige afwezigheid (tot een week) en zorgt voor maximale besparingen.

Om in deze bedrijfsmodus te komen:

• houd de MAN knop drie (3) seconden ingedrukt.
• Het klok symbool, de terugkeertijd en de ECONO temperatuurinstelling worden weergegeven.
• Druk op de DAY (DAG), HOUR (UUR) en MIN toetsen om de terugkeertijd op te geven.
• Druk op de of knop om de ECONO temperatuurinstelling op te geven.

Functieschakelaar

Deze schakelaar selecteert de functies HEAT (VERWARMEN), OFF (UIT) en 5°C.
HEAT: Selecteer deze positie om het verwarmingssysteem te regelen. In de AUTO-modus verwijst de thermostaat naar de door de gebruiker geprogrammeerde gegevens om de temperatuur te regelen.
OFF: Deze functie schakelt het verwarmingssysteem uit.
5°C: Deze functie houdt de temperatuurinstelling op 5°C (verwarming) om bevriezing te voorkomen.
FILTER button (knop): De thermostaat houdt het aantal uren bij dat uw filter is gebruikt. Het toont het totale aantal uren dat het systeem AAN staat. Na 250 uur systeemwerking begint de FILTER indicator te knipperen om u eraan te herinneren het filter te vervangen of te reinigen en de filterteller terug te zetten op nul. De filterteller telt tot maximaal 999 uur en blijft daar staan totdat u hem weer reset. Om de teller te resetten, houdt u de FILTER toets ingedrukt totdat het display 000 toont.

Programmeren

De thermostaat heeft een automatische terugkeerfunctie. Wanneer een functie, zoals de programma-opname filter review etc., niet is voltooid door op de RETURN (TERUG) toets te drukken, zal de thermostaat deze functies automatisch verlaten na vijf (5) seconden.
Tijd en dag instelling
Druk op elk moment in de normale modus op de DAY (DAG), HOUR (UUR) en MIN toetsen om de tijd en dag in te stellen.
Vooraf opgenomen programma's
Deze thermostaat heeft vier (4) voorgeprogrammeerde verwarmingsprogramma's voor weekdagen en twee (2) voor weekenden. U kunt ze naar wens aanpassen.
Programmeer methode:

• Zet de functieschakelaar in de HEAT (VERWARMEN) stand
• Druk op de PROG toets. Het display toont de starttijd en temperatuurinstelling van het programma. De Maandag tot Vrijdag indicator gaat branden en geeft aan dat dit programma is gekoppeld aan de dagen van de week. Het programmanummer 1 knippert en geeft aan dat het geselecteerde programma. Door nogmaals op de PROG toets te drukken, kunt u door de weekdagprogramma's 1 tot 4 en de weekendprogramma's 1 en 2 scrollen.
• Selecteer het te wijzigen programma met de PROG toets.
• Druk op de HOUR (UUR) en MIN toetsen om de starttijd van het programma te wijzigen en op de of knoppen om de temperatuurinstelling van het programma te wijzigen.
• Druk op de RETURN (TERUG) toets of wacht 10 seconden op de automatische terugkeer.

Programmeer voorbeelden

Voorbeeld „A" gebruik van alle programma's

Temperaturen overeenkomend met „A" (A)

Voorbeeld „B" gebruik van slechts enkele programma's

Temperatuurspreiding aanpassen

De in de fabriek ingestelde temperatuurspreiding is 1°C. Als de temperatuurinstelling bijvoorbeeld 20°C is, schakelt het verwarmingssysteem in bij 19.5°C en uit bij 20.5°C.
De spreiding is programmeerbaar. U kunt kiezen tussen 0.5, 1.0, 1.5 en 2.0°C.
Om de temperatuurspreiding te bekijken of te wijzigen:

1. Druk op de PROG toets terwijl de RETURN (TERUG) toets is ingedrukt.
2. Laat beide toetsen los.
3. Druk op de of knoppen om de nieuwe temperatuurspreiding te selecteren.
4. Druk op de RETURN (TERUG) toets of wacht 10 seconden op de automatische terugkeer.

Opmerking: Het kiezen van een kleine temperatuurspreiding zoals 0.5°C is comfortabeler (minder temperatuurvariatie in het appartement) maar het verwarmingssysteem zal vaker in- en uitschakelen.

Nieuwe thermostaat inleren in de ontvanger

De ontvanger, die in de set is inbegrepen, is in de fabriek afgesteld op de thermostaatcode. Als u de thermostaat vervangt door een nieuwe, moet de ontvanger de code op de volgende manier worden aangeleerd:

• Verwijder de batterijen uit de thermostaat
• Open de bovenste afdekking van de ontvanger
• Druk meerdere keren op de knop in de ontvanger totdat de 4e LED knippert
• Plaats de batterijen in de thermostaat en alle LED's in de ontvanger knipperen eenmaal
• Plaats de afdekking van de ontvanger terug

Opmerking: Elke ontvanger kan met slechts één thermostaat werken. Als de ontvanger al eerder met een ander apparaat is gebruikt, reset dan het geheugen voordat u een thermostaat inleert. Om het geheugen te resetten, laat u de 4e LED knipperen en houdt u vervolgens de ontvangerknop ingedrukt totdat alle LED's even snel knipperen.

Specificaties

Thermostaat:
Voeding 2x AA batterij (batterij bijna leeg indicatie)
Temperatuur regelbereik van +5°C tot +27°C
Schakelspreiding selecteerbaar van +0,5°C tot +2°C
Temperatuurprogramma's 4 in weekdag, 2 in weekend
Werkfrequentie 433,92 MHz
Werkafstand tot 100 m (open ruimte)
Kan worden gebruikt volgens ERC REC 70-03
Voldoet aan EN ETSI 300220, ETS 300683

Ontvanger:
Voltage: 230 V AC
Stroomverbruik: max. 1 W
Werkfrequentie: 433.92 MHz
Codering: digitaal, elke thermostaat heeft een unieke floating code
Uitgangsrelais: overschakelend droog contact Gezekerd 6 A bij 250 V

Hierbij verklaart Jablotron Ltd. dat deze TP-60 in overeenstemming is met de essentiële eisen en andere relevante bepalingen van Richtlijn 1999/5/EG.
Het origineel van de conformiteitsbeoordeling is te vinden op de webpagina www.jablotron.cz, sectie Technische ondersteuning.
Pod Skalkou 33 466 01 Jablonec nad Nisou Tsjechië
Tel.: +420 483 559 999 fax: +420 483 559 993
Internet: www.jablotron.cz
