CIOKS 4 - Expander Kit Handleiding

Introductie

Sinds 1991 levert het Deense bedrijf CIOKS gitaar- en basgitaristen betrouwbare voedingen speciaal voor effectpedalen. Na meer dan een kwart eeuw heeft CIOKS de CIOKS 4-voeding ontworpen, die deel uitmaakt van onze Future Power Generation professionele voeding productreeks. CIOKS 4 is ontworpen om te worden gebruikt met maximaal vier pedalen met een hoge stroomsterkte (evenals andere met een lagere stroomsterkte) met superflexibele invoeropties. Onze nieuwe CIOKS 4-voeding is een uitstekende keuze voor kleine pedalboards of als uitbreiding van uw bestaande DC7-eenheid.

Kenmerken

• Breid uw CIOKS DC7-voeding uit met 4 extra geïsoleerde uitgangen
• Kleine en lichte stand-alone voeding voor een klein pedalboard
• Gebruik bijna elke DC- of AC-adapter om CIOKS 4 van stroom te voorzien, ook de 1-SPOT of GigRig Generator
• Voed CIOKS 4 met een USB C-bron, zoals een powerbank
• Slank profiel van 25,4 mm (1 inch), slechts 230 g (0,5 lb)
• Ultra-laag geluidsniveau bereikt door meertraps filtering
• 4 geïsoleerde DC-uitgangen, elk 6 W (660 mA bij 9 V op elke uitgang)
• 4 selecteerbare spanningen op elke uitgang (9, 12, 15 of 18V)
• Individuele status-LED op elke uitgang en globale status-LED
• Totaal maximaal uitgangsvermogen 24W
• Montagemateriaal voor Pedaltrain en Temple Audio boards inbegrepen
• Compatibel met CIOKS Mini GRIP voor boorvrije Pedaltrain montage
• 5 Flex-kabels inbegrepen
• Ontworpen in Denemarken, geassembleerd in Polen
• 5 jaar wereldwijde garantie

Overzicht

Links

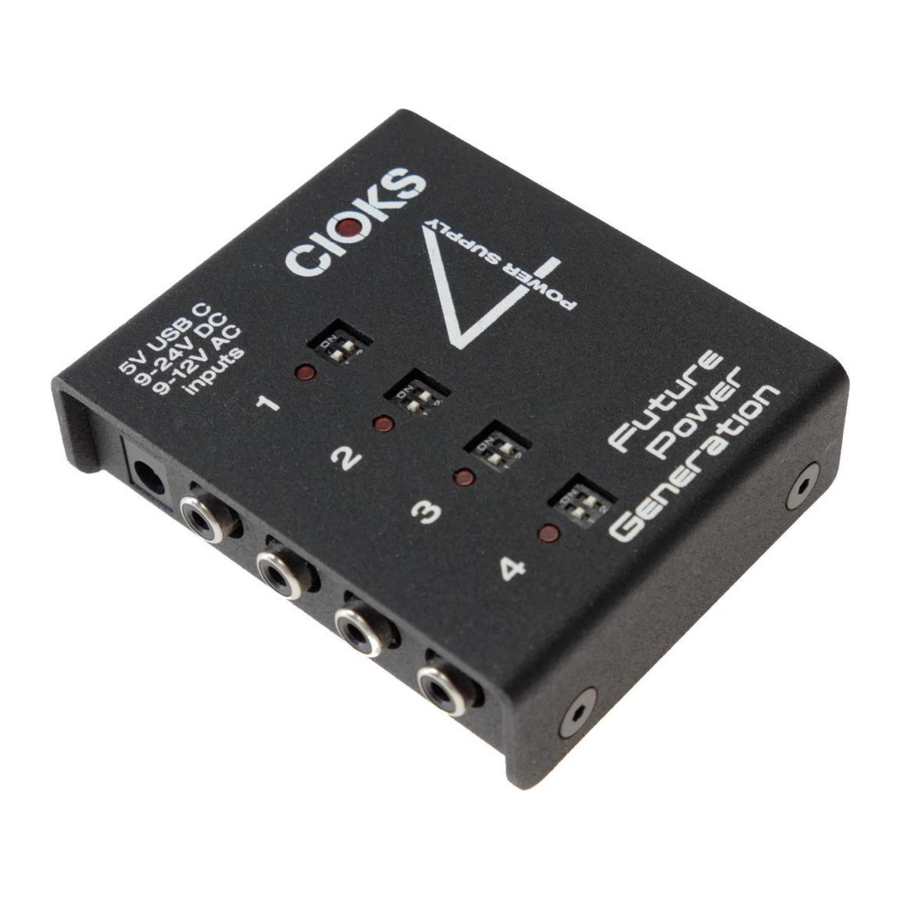

Aan de linkerkant bevinden zich de USB C- en de niet-gepolariseerde DC-ingangsaansluitingen en de vier RCA-aansluitingen die uitgangen 1-4 vormen voor het voeden van pedalen.

Bovenkant
Het CIOKS-logo heeft een rode LED in het midden van de letter 'O' en dit fungeert als een globale statusindicator. Voor elke uitgang heb je een spanningskeuzeschakelaar en een geavanceerde LED-indicator.

Voorkant
De twee gaten aan de voorkant met metrische M4-schroefdraad zijn te gebruiken met de Mini GRIP-beugel (apart verkrijgbaar) voor montage op Pedaltrain-boards zonder boren.

Onderkant
De vier afneembare rubberen voetjes bevinden zich aan de onderkant van de behuizing. Op hetzelfde oppervlak bevinden zich 3 gaten met metrische M4-schroefdraad die moeten worden gebruikt voor montage van de voeding op een pedalboard.

Aan de slag

Sluit een voedingsspanning aan op de CIOKS 4-voeding binnen het gespecificeerde type en bereik. Stel de uitgangsspanning op een bepaalde uitgang in op 9, 12, 15 of 18V, afhankelijk van de behoeften van het specifieke pedaal dat moet worden gevoed. Gebruik het juiste Flex-kabeltype om uw pedaal op deze uitgang aan te sluiten. Herhaal dit met uw overige pedalen.

Geavanceerde LED-bewakingsfunctie

Elke geïsoleerde uitgang heeft zijn eigen LED-statusindicator. De indicator brandt bij normaal bedrijf. Het LED-lampje wordt zwakker wanneer u net op de rand van de stroomsterkte (mA) -limiet werkt voor de spanning die u op de betreffende uitgang hebt gekozen. Als u een uitgang overbelast of kortsluit, wordt de betreffende LED-indicator uitgeschakeld. De lichtintensiteit van de status-LED is hoger wanneer de uitgangsspanning is ingesteld op een hogere waarde dan 9V, namelijk 12, 15 of 18V.

Globale statusindicator

Als de COKS 4-voeding wordt gevoed door een solide stroombron die voldoende is om voldoende stroom te leveren en alles normaal functioneert, brandt de rode LED in de O-letter in het CIOKS-logo. Als de bron die de CIOKS 4-voeding levert te zwak is en de spanning op de ingang van CIOKS 4 te laag is, wordt de indicator uitgeschakeld.

Pedalboard montage

Algemeen

De meest solide manier is om de boorsjabloon te gebruiken, zijnde het productblad, en vervolgens twee diagonaal geplaatste gaten van ø4,5 mm of ø5,0 mm in het pedalboard te boren en de CIOKS 4 eraan te bevestigen met de twee meegeleverde schroeven. Dankzij het extreem vlakke profiel en het lage gewicht van CIOKS 4 kunt u Dual-Lock-tape of industriële klittenband gebruiken om het onder elk type pedalboard te bevestigen. Over het algemeen raden we voor montage in een rack, pedalboard of andere structuur aan om twee van de vijf schroefdraad M4-gaten (3 in de bodem en 2 in de voorkant) en bijpassende metrische M4-schroeven te gebruiken. Vergeet niet om de CIOKS 4 niet meer dan 5 mm te doorboren met de gebruikte schroeven.

Pedaltrain

Voor Pedaltrain-boards raden we een eenvoudige alternatieve manier aan om de CIOKS 4-eenheid te monteren door de Mini GRIP-beugel te gebruiken, waarbij niet hoeft te worden geboord.

Temple Audio

De drie schroefdraad M4-gaten in de onderkant van CIOKS 4 zijn uitgelijnd met het raster van Templeboards en maken een zeer eenvoudige montage bovenop of onder elk Temple Audio-pedalboard mogelijk met de meegeleverde 2 schroeven. We raden aan om de twee diagonaal geplaatste gaten te gebruiken. Als u een afstand wilt creëren tussen het oppervlak van het board en de CIOKS 4 om ruimte te laten voor de Temple Audio-vingerschroeven, kunt u een set van drie 8 mm zeskantafstandhouders met bijpassende schroeven (bestelnummer 4HEX) aanschaffen en deze vervolgens gebruiken met alle drie de schroefdraad gaten in de onderkant van de voeding.

Meegeleverde accessoires

Flex kabels

CIOKS biedt een brede selectie van verschillende Flex-kabeltypes voor het aansluiten van uw pedalen op de voeding. Hieronder ziet u een lijst met de meegeleverde Flex-kabels bij uw apparaat:

• Standaard Flex type 1 – zwart met 5,5/2,1mm center negatieve DC-stekker x4
• 3-weg daisy chain Flex type 1 – zwart met drie 5,5/2,1mm center negatieve DC-stekkers x1

De 3-weg daisy chain Flex moet worden gebruikt als u drie pedalen met dezelfde spanning wilt voeden met slechts één uitgang. Raadpleeg de meegeleverde Flex-kabelselectiegids of bezoek de CIOKS-website voor meer informatie over alle CIOKS Flex-kabels.

DC Link-kabel

Er wordt een DC Link-kabel van 50 cm meegeleverd die moet worden gebruikt om de CIOKS 4-voeding aan te sluiten op de 24V DC-uitgang van de CIOKS DC7-voeding. U kunt deze kabel ook gebruiken om CIOKS 4 aan te sluiten en van stroom te voorzien via een andere compatibele 24V DC-bron.

Montagemateriaal

We hebben alle benodigde montagematerialen meegeleverd om de voeding bovenop of onder een Pedaltrain- of Temple Audio-pedalboard te monteren. U kunt het natuurlijk ook aan andere soorten pedalboards bevestigen.

Uitgangsvermogen van het apparaat

Er is een solide DC-bron van minimaal 17V DC nodig om het volledige uitgangsvermogen van 24W van CIOKS 4 te verkrijgen. Als een lagere spanning wordt toegepast op de DC-ingangsaansluiting of als u het apparaat van stroom voorziet via een USB-bron, is het uitgangsvermogen lager dan 24W. De onderstaande tabel toont het maximale uitgangsvermogen van CIOKS 4, afhankelijk van het type en de spanning van de stroombron die wordt gebruikt om het van stroom te voorzien.

Het apparaat van stroom voorzien met een powerbank of andere USB-bron

Als u CIOKS 4 wilt voeden met een powerbank, een USB-adapter of een andere USB-bron, moet u een kabel gebruiken met een USB A-stekker aan het ene uiteinde en een USB C-stekker aan het andere uiteinde, die in CIOKS 4 gaat. Een kabel met USB C-stekkers aan beide uiteinden werkt niet. Gebruik bij voorkeur een kabel van hoge kwaliteit die is bedoeld voor het opladen, met een lagere weerstand en voorkom stroomverlies in de kabel en connectoren. Powerbanks met een uitgangsstroom van 3A geven u het maximale uitgangsvermogen van CIOKS 4 bij voeding via een powerbank. Dat is 9 W uitgangsvermogen, overeenkomend met ongeveer 1000 mA bij 9 V DC voor uw pedalen.

Verschillende pedaaltypes voeden

Elke individuele installatie is anders, dus als u vragen heeft over het gebruik van de CIOKS 4-voeding, kunt u uw gedetailleerde vragen, inclusief de stroomvereisten van uw specifieke pedalen, rechtstreeks e-mailen naar support@cioks.com.

Niet-meegeleverde accessoires

CIOKS Mini GRIP
Met de Mini GRIP-beugel kan de CIOKS 4-voeding eenvoudig en zonder boren onder elk Pedaltrain-board worden gemonteerd, behalve het kleinste Nano-model (bestelnummer MGRIP).

Zeskantafstandhouders
Een set van vier 8 mm zeskantafstandhouders (er hoeven er slechts 3 te worden gebruikt) om een offset en ruimte te creëren voor de vingerschroeven tussen de voeding en een Templeboard (bestelnummer 4HEX).

Technische specificaties

Wat zit er in de doos

• CIOKS 4-voeding
• 5 Flex-kabels
• 50cm DC Link-kabel
• Montagemateriaal (2 schroeven en een inbussleutel)
• Productblad (boorgeleider)
• Selectiegids voor Flex- en DC Link-kabels
• Sticker (blad met 4 stuks)
• Handleiding

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download CIOKS 4 - Expander Kit Handleiding
