Center EHE0200363, 340006 - Programmeerhandleiding

Introductie

De programmeur regelt uw centrale verwarmingssysteem. Hiermee kunt u de tijden selecteren waarop verwarming en warm water worden in- en uitgeschakeld (ON en OFF).

Kenmerken

• Weekdag/weekend verwarmingsprogramma.
• Weekdag/weekend warmwaterprogramma.
• Drie ON/OFF schakeltijden per dag.
• Ingebouwd programma met typische ON/OFF tijden.
• ADVANCE (Vooruit) knoppen voor verwarming en warm water.
• BOOST (Boost) knoppen voor verwarming en warm water, die tot 3 uur boost geven.
• Instellingen opgeslagen in niet-vluchtig geheugen om verlies van programma tijdens stroomuitval te voorkomen.
• 12-uurs am/pm of 24-uurs klokformaat.

De programmeur en andere bedieningselementen in uw centrale verwarmingssysteem zorgen voor comfortabele temperaturen in uw huis wanneer u dat wilt.

12-uurs am/pm of 24-uurs klokweergave

Uw programmeur kan werken in 12-uurs am/pm of 24-uurs klokformaten. Om het formaat te wijzigen, zorgt u ervoor dat de schuifregelaar in de Run Programme (Programma uitvoeren) positie staat en drukt u de + en - knoppen ongeveer 3 seconden samen in. Alle weergegeven tijden worden automatisch gewijzigd in het nieuwe formaat.

Door deze procedure te herhalen, wordt de klokweergave teruggezet naar het oorspronkelijke formaat.

Weekdag/Weekend Programmering

Bij het instellen van de programmatijden (schuifregelaar in de Set Heating (Verwarming instellen) of Set Hot Water (Warm water instellen) posities) worden de toepasselijke dagen weergegeven als een blok dagen (ma...vr of za...zo). De Day (Dag) knop schakelt tussen de weekdag- en weekendprogramma's wanneer erop wordt gedrukt.

Uw Programmeur Instellen

De Correcte Datum/Tijd Instellen

Om de juiste datum en tijd in te stellen, maakt u de voorkant van de programmeur los.

1. Verplaats de schuifregelaar naar de Set Date/Time (Datum/Tijd instellen) positie. De dag van de maand knippert nu om aan te geven dat deze kan worden gewijzigd.

2. Om de dag te wijzigen, drukt u op de + of – knoppen totdat de juiste dag wordt weergegeven. Druk vervolgens op de Confirm/Next (Bevestigen/Volgende) knop om te bevestigen en naar de volgende instelling te gaan.
3. Stel de maand, het jaar en de tijd op dezelfde manier in en druk telkens op Confirm/Next (Bevestigen/Volgende) om verder te gaan.
4. Verplaats de schuifregelaar naar Run Programme (Programma uitvoeren) om het instellen van de datum en tijd te voltooien.

Het Warmwaterprogramma Instellen

Het warmwaterprogramma heeft drie ON/OFF schakeltijden per dag. Elke tijd kan worden ingesteld tussen 3.00 uur en 2.50 uur (op de volgende dag) zodat u het warme water na middernacht kunt laten branden, indien nodig.

5. Verplaats de schuifregelaar naar de Set Hot Water (Warm water instellen) positie. De woorden HOT WATER (WARM WATER) zijn nu zichtbaar op het display en de dagen voor Mondag tot Fridag en de eerste ON (AAN) tijd knipperen nu.
6. Gebruik de + en – knoppen om de eerste ON (AAN) tijd in te stellen. Elke keer dat u op de knop drukt, verandert de tijd met 10 minuten.
7. Druk eenmaal op de Confirm/Next (Bevestigen/Volgende) knop om eventuele wijzigingen te bevestigen en de eerste OFF (UIT) tijd weer te geven. Stel deze tijd in met de + en – knoppen.
8. Door op de Confirm/Next (Bevestigen/Volgende) en + of – knoppen te drukken, kunnen de twee resterende ON/OFF (AAN/UIT) tijden worden ingesteld. Als u slechts twee ON/OFF (AAN/UIT) tijden per dag nodig heeft, wordt aanbevolen om de tweede OFF (UIT) tijd gelijk te stellen aan de tweede ON (AAN) tijd. Zorg ervoor dat u op Confirm/Next (Bevestigen/Volgende) drukt na het aanbrengen van wijzigingen.
9. Hiermee is het instellen van het warmwaterprogramma voor maandag tot en met vrijdag voltooid.

U hebt nu de keuze om het programma voor Saterdag en Sundag in te stellen:-
Keuze 1 Druk op de Day (Dag) knop om over te schakelen naar het programmeren van Saterdag en Sundag. De ON/OFF (AAN/UIT) tijden voor Saterdag en Sundag kunnen vervolgens worden ingesteld zoals beschreven in de stappen 6 tot 8.
of
Keuze 2 Druk op de Copy (Kopiëren) knop om het Mondag tot Fridag programma naar Saterdag en Sundag te kopiëren.

*LET OP*

1. Wanneer u op de + knop drukt, kan de volgende ON (AAN) of OFF (UIT) markering beginnen te knipperen. Als dit gebeurt, is de volgende programmatijd gewijzigd. Druk op de Confirm/Next (Bevestigen/Volgende) knop om deze programmatijd te controleren en indien nodig aan te passen.
2. Wanneer u op de - knop drukt, kan de vorige ON (AAN) of OFF (UIT) markering beginnen te knipperen. Als dit gebeurt, is de vorige programmatijd gewijzigd. Volg de procedure in "Reviewing Programme Times" (Programmatijden bekijken) om deze tijd te controleren en indien nodig aan te passen.

Het verplaatsen van de schuifregelaar naar de volgende positie voltooit het instellen van het warmwaterprogramma.

Het Verwarmingsprogramma Instellen

Het verwarmingsprogramma heeft drie ON/OFF (AAN/UIT) schakeltijden voor elke dag. Elke tijd kan worden ingesteld tussen 3.00 uur en 2.50 uur (op de volgende dag) zodat u de verwarming na middernacht kunt laten branden, indien nodig.

10. Verplaats de schuifregelaar naar de Set Heating (Verwarming instellen) positie. Het woord HEATING (VERWARMING) is nu zichtbaar op het display, en de dagen Mondag tot Fridag en de eerste ON (AAN) tijd knipperen nu.
11. Het gewenste verwarmingsprogramma voor maandag tot en met vrijdag en zaterdag/zondag kan nu worden ingesteld door dezelfde procedure te volgen als "Setting the Hot Water Programme" (Het warmwaterprogramma instellen) in de stappen 6 tot 9.
12. Het verplaatsen van de schuifregelaar naar de volgende positie voltooit het instellen van het verwarmingsprogramma.

Programmatijden Bekijken

Om uw warmwaterprogramma te bekijken, verplaatst u de schuifregelaar naar de Set Hot Water (Warm water instellen) positie.
Om uw verwarmingsprogramma te bekijken, verplaatst u de schuifregelaar naar de Set Heating (Verwarming instellen) positie.
Om de programmatijden voor een dag te bekijken, drukt u herhaaldelijk op de Confirm/Next (Bevestigen/Volgende) knop. Al deze tijden kunnen worden aangepast met behulp van de + en – knoppen.
Druk op de Day (Dag) knop om weekdag- of weekendprogramma's te bekijken.

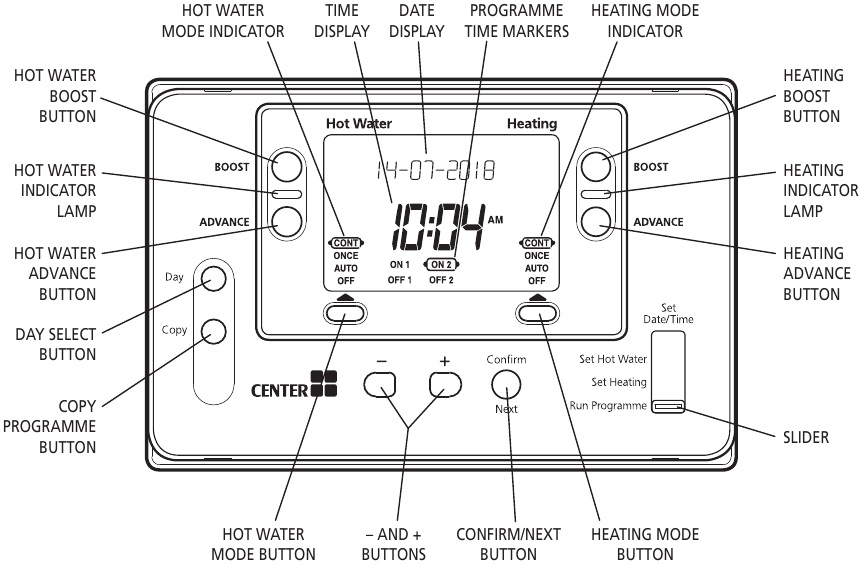

Overzicht

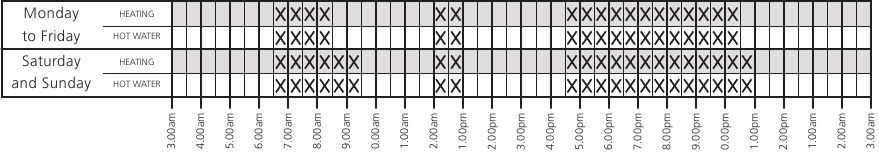

Ingebouwd Programma

Persoonlijk Programma

Uw Controller Bedieningen

Normale Werking

Voor normale werking moet de schuifregelaar in de Run Programme (Programma uitvoeren) positie staan.
Een rood indicatielampje geeft aan wanneer de verwarming of het warme water is ingeschakeld (ON (AAN)).
Er zijn twee Mode (Modus) knoppen om te selecteren hoe de verwarming en het warme water worden geregeld.

Blijf op de Heating Mode (Verwarmingsmodus) knop drukken om door de 4 mogelijke modi te bladeren: Off - (Uit) De verwarming blijft OFF (UIT).
Auto - (Automatisch) De verwarming wordt automatisch ON (AAN) en OFF (UIT) geschakeld volgens het verwarmingsprogramma.
Once - (Eenmaal) De verwarming gaat ON (AAN) op de eerste geprogrammeerde ON (AAN) tijd en gaat OFF (UIT) op de laatste geprogrammeerde OFF (UIT) tijd.
Cont. - (Continu) De verwarming blijft continu ON (AAN).

De Hot Water Mode (Warmwatermodus) knop werkt op dezelfde manier als hierboven beschreven voor de Heating Mode (Verwarmingsmodus) knop.

Boost

De BOOST (Boost) knoppen schakelen de verwarming of het warme water maximaal 3 uur in (ON (AAN)) zonder het programma te wijzigen. Door een van beide knoppen eenmaal in te drukken, wordt een boost van een uur gegeven en de woorden HEATING +1 HR (VERWARMING +1 UUR) of HOT WATER +1 HR (WARM WATER +1 UUR) verschijnen op het display om te bevestigen dat de knop is ingedrukt.
Wanneer het rode indicatielampje OFF (UIT) is, schakelt u door op de BOOST (Boost) knop te drukken de verwarming of het warme water slechts één uur in (ON (AAN)).
Wanneer het rode indicatielampje ON (AAN) is, verlengt u door op de BOOST (Boost) knop te drukken de geprogrammeerde ON (AAN) periode met een uur.
Door verder op de BOOST (Boost) knoppen te drukken, wordt de boostperiode met een uur verlengd voor elke keer dat u op de knop drukt, tot een maximum van 3 uur. Het display verandert om het aantal uren boost weer te geven, bijvoorbeeld HEATING +3 HR (VERWARMING +3 UUR) of HOT WATER +2 HR (WARM WATER +2 UUR).
Om de boosturen te annuleren, blijft u op de BOOST (Boost) knop drukken totdat de HEATING + (1, 2 or 3) HR (VERWARMING + (1, 2 of 3) UUR) of HOT WATER + (1,2 or 3) HR (WARM WATER + (1,2 of 3) UUR) van het display verdwijnt.

Advance

De ADVANCE (Vooruit) knoppen schakelen de verwarming of het warme water in of uit (ON (AAN) of OFF (UIT)) zonder het programma te wijzigen.
Wanneer het indicatielampje ON (AAN) is, schakelt u door op de ADVANCE (Vooruit) knop te drukken de verwarming of het warme water uit (OFF (UIT)) tot de volgende geprogrammeerde ON (AAN) tijd.
Wanneer het indicatielampje OFF (UIT) is, schakelt u door op de ADVANCE (Vooruit) knop te drukken de verwarming of het warme water in (ON (AAN)) tot de volgende geprogrammeerde OFF (UIT) tijd.

Stroomuitval

Uw programmeur slaat het programma op in niet-vluchtig geheugen om een correcte werking te garanderen na een stroomstoring. Datum/tijd/modus worden regelmatig opgeslagen, dus u hoeft mogelijk alleen de tijd te corrigeren na een stroomstoring van meer dan een paar minuten. Volg de instructies voor "De Correcte Datum/Tijd Instellen" op de volgende pagina.

Voor meer informatie belt u 0344 292 7062
Hoewel alle zorg is besteed om ervoor te zorgen dat de informatie in dit document correct was op het moment van drukken, behouden we ons het recht voor om specificaties op elk moment te wijzigen. De foto's die in deze publicatie zijn gereproduceerd, vallen binnen de beperkingen van het drukproces en mogen NIET worden gebruikt voor matchingdoeleinden. E&OE. Wolseley UK, The Wolseley Center, Harrison Way, Spa Park, Royal Leamington Spa, CV31 3HH

WEEE Richtlijn 2012/19/EU
Aan het einde van de levensduur van het product, voert u de verpakking en het product af in een overeenkomstig recyclingcentrum. Gooi het apparaat niet weg met het normale huisvuil. Verbrand het product niet.
