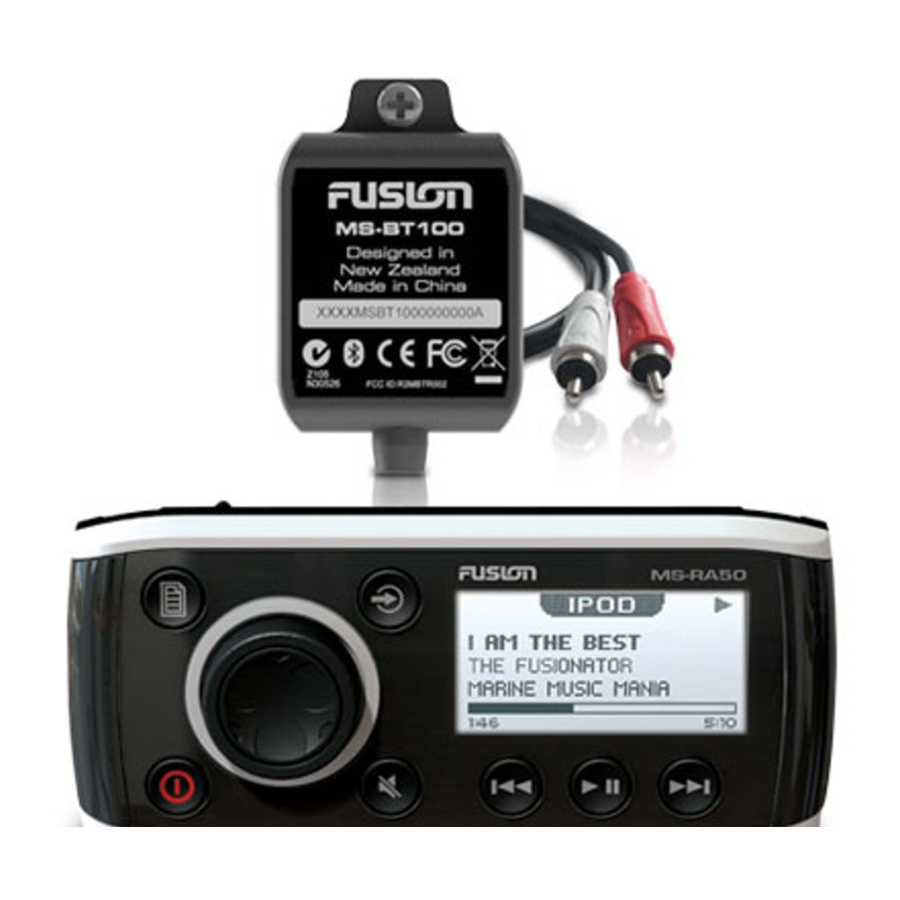

Fusion MS-BT100 - Installatiehandleiding voor auto-ontvanger
Belangrijke veiligheidsinformatie
Het niet opvolgen van deze waarschuwingen en voorzorgsmaatregelen kan leiden tot persoonlijk letsel, schade aan het vaartuig of slechte productprestaties.
Zie de handleiding Belangrijke veiligheids- en productinformatie in de stereodoos voor productwaarschuwingen en andere belangrijke informatie.
LET OP
Dit apparaat bevat geen onderdelen die door de gebruiker kunnen worden onderhouden. Ongeautoriseerde reparaties of wijzigingen kunnen leiden tot permanente schade aan de apparatuur en maken uw garantie en uw bevoegdheid om dit apparaat te bedienen ongeldig.
Installatie
Benodigde gereedschappen en hardware
U kunt het apparaat monteren met behulp van de kleefpad (meegeleverd) of met behulp van een schroef (niet meegeleverd). Om een schroef te gebruiken, hebt u deze gereedschappen en hardware nodig.
- Eén 6-gauge, pan-head, zelftappende, niet-corrosieve schroef
- Boor
- Boor
- Schroevendraaier
Montageoverwegingen
U moet een montageplaats selecteren die het beste bereik biedt voor Bluetooth® audiostreaming.
- Selecteer een droge locatie met een vlak montageoppervlak dat niet direct wordt blootgesteld aan waterdruppels of spatwater.
- Om storing te voorkomen, selecteert u een verhoogde montageplaats uit de buurt van metaalwerk.
- Monteer het BT100-apparaat binnen 10 m van uw Bluetooth-apparaat.
- Voor het beste bereik selecteert u een montageplaats zonder barrières tussen het BT100-apparaat en uw Bluetooth-apparaat.
- Zorg ervoor dat de meegeleverde kabelboom van 1,5 m (5 ft.) zich uitstrekt van de montageplaats naar uw stereo.
- Om interferentie met een magnetisch kompas te voorkomen, mag u het apparaat niet dichter bij een kompas installeren dan de kompasveilige afstand die in de productspecificaties wordt vermeld.
- Om interferentie met navigatie- en radiocommunicatieapparatuur (bijvoorbeeld VHF-radio) te voorkomen, mag u het BT100-apparaat niet in de buurt van dergelijke apparatuur installeren.

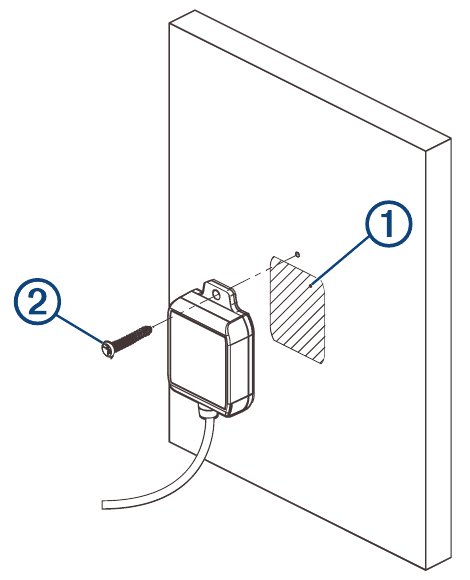

Montage
Voordat u apparatuur installeert, moet u de stroomtoevoer van het vaartuig loskoppelen. Verwijder de kabel van de batterij. Onderzoek de locatie van de brandstoftanks en elektrische bedrading van het vaartuig. Bescherm draden om schade te voorkomen.
Monteren met de kleefstof
U kunt het apparaat monteren met behulp van de kleefstof.
- Reinig het montageoppervlak met een alcoholdoekje.
- Verwijder de achterkant van de kleefstof op de achterkant van het BT100-apparaat.
- Druk het BT100-apparaat stevig op het montageoppervlak.
Monteren met een schroef
U kunt het apparaat monteren met een schroef in plaats van de kleefstof.
- Boor een geleidegat in het montageoppervlak.
- Bevestig het apparaat aan het montageoppervlak met een schroef.
LET OP
Om schade aan het apparaat te voorkomen, draait u de schroef niet te vast.

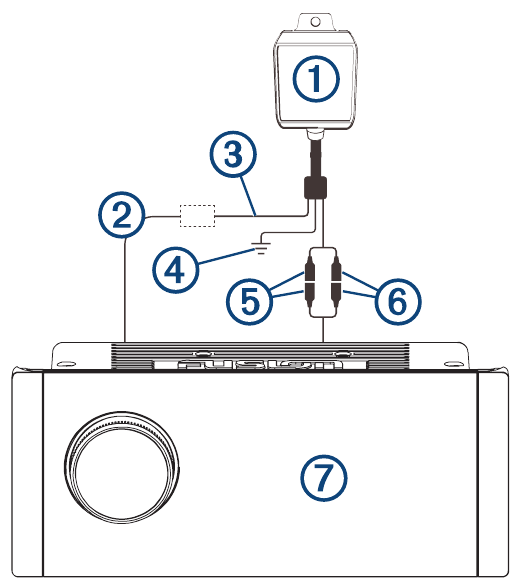

Bedradingsschema
 | BT100 |
 | Stereo-versterker-aan-signaaldraad |
 | Stroomaansluiting, 10 tot 16 Vdc |
 | Aardedraad |
 | Rode RCA-stekker aangesloten op rode AUX IN-stekker |
 | Witte RCA-stekker aangesloten op witte AUX IN-stekker |
 | Stereo |
Aansluitingen
| Aansluiting | Draad- of stekkerkleur / Opmerkingen |
| Aarde (-) | Zwart. Sluit deze draad eerst aan op dezelfde aarde als de stereo (meestal een zwarte draad). |
| Stroom (+) 10 tot 16 Vdc | Rood. Om uw BT100 elektrisch te beschermen, sluit u deze aan op de Amplifier On-draad (meestal blauw) op de stereo. Als u rechtstreeks op een 12 Vdc-voeding aansluit, installeer dan een aan/uit-schakelaar en een zekering van 2 A tussen de voeding en de BT100. |
| Linker audiokanaal | Witte RCA-stekker. Sluit aan op de witte Aux In RCA-aansluiting op de stereo. |
| Rechter audiokanaal | Rode RCA-stekker. Sluit aan op de rode Aux In RCA-aansluiting op de stereo. |
Bediening
Verbinding maken met een compatibel Bluetooth-apparaat
Met het BT100-apparaat kunt u audio van een compatibel Bluetooth-apparaat afspelen via het stereosysteem.
Raadpleeg de gebruikershandleiding van uw Bluetooth-apparaat voor meer informatie over het inschakelen van de detectiemodus. De BT100 heeft geen pincode nodig om te koppelen.
- Schakel de draadloze Bluetooth-technologie in op het Bluetooth-apparaat en breng het binnen 10 m van het BT100-apparaat.
- Schakel het stereosysteem en het BT100-apparaat uit en weer in om de verbinding met eerder gekoppelde apparaten te verbreken en het BT100-apparaat in de detectiemodus te zetten.
- Selecteer het BT100-apparaat op uw Bluetooth-apparaat.
Verbinding maken met een ander Bluetooth-apparaat
Schakel het stereosysteem en het BT100-apparaat uit en weer in om de verbinding met eerder gekoppelde Bluetooth-apparaten te verbreken en de detectiemodus in te schakelen.
Audio afspelen
Nadat u uw Bluetooth-apparaat met het BT100-apparaat hebt gekoppeld, kunt u uw Bluetooth-apparaat gebruiken om muziek te selecteren en af te spelen op uw stereo via draadloze Bluetooth-technologie. De bedieningselementen op de stereo bedienen het BT100-apparaat niet. U moet muziek- en afspeelopties selecteren vanaf uw Bluetooth-apparaat.
- Zorg ervoor dat uw Bluetooth-apparaat is gekoppeld aan uw BT100-apparaat.
- Selecteer de AUX IN-bron op de stereo.
- Speel vanaf uw Bluetooth-apparaat muziek af en bedien de weergave naar behoefte.
Probleemoplossing
Mijn muziek wordt niet afgespeeld via het stereosysteem
Wanneer ik muziek afspeel op mijn Bluetooth-apparaat, is er geen audio-uitvoer via het stereosysteem.
- Zorg ervoor dat het BT100-apparaat is gekoppeld aan uw Bluetooth-apparaat. Raadpleeg uw gebruikershandleiding voor uw Bluetooth-apparaat.
- Controleer of het stereosysteem is ingeschakeld en de audiobron is ingesteld op AUX IN.
- Zorg ervoor dat alle draden en connectoren correct zijn aangesloten.
- Zorg ervoor dat uw apparaat is geconfigureerd om muziek af te spelen via draadloze Bluetooth-technologie.
Ik kan het BT100-apparaat niet vinden op mijn Bluetooth-apparaat
- Schakel het stereosysteem en het BT100-apparaat uit en weer in om de verbinding met eerder gekoppelde apparaten te verbreken.
- Zorg ervoor dat de stereobron is ingesteld op AUX IN.
- Zorg ervoor dat de draden en connectoren correct zijn aangesloten.
Specificaties
| Kabellengte | 1,5 m |
| Water- en stofbestendigheid | IEC 60529 IP65 Volledig afgesloten tegen binnendringend stof en beschermd tegen waterstralen. |
| Bluetooth | A2DP V3.0 Klasse 2 |
| Werkingsbereik | Tot 10 m |
| Afmetingen (H x B x D) | 59 x 42 x 15 mm |
| Ingangsspanning | 10 tot 16 Vdc |
| Bedrijfsstroom | 20 mA |
| Draadloze frequentie | Bluetooth 2,4 GHz @ 5 dBm nominaal |
| Kompasveilige afstand | 5 cm |
Uw BT100 registreren
Help ons u beter te ondersteunen door u vandaag nog online te registreren.
- Ga naar www.fusionentertainment.com.
- Bewaar de originele aankoopbon, of een fotokopie, op een veilige plaats.
© 2019 Garmin Ltd. of haar dochterondernemingen
Garmin®, het Garmin-logo, FUSION® en het Fusion-logo zijn handelsmerken van Garmin Ltd. of haar dochterondernemingen, geregistreerd in de VS en andere landen. Deze handelsmerken mogen niet worden gebruikt zonder de uitdrukkelijke toestemming van Garmin.
Het BLUETOOTH®-woordmerk en de logo's zijn eigendom van Bluetooth SIG, Inc. en elk gebruik van dergelijke merken door Garmin is onder licentie.
