Center EHE0200364, 340009 - RF Thermostat Installatiehandleiding

Introductie

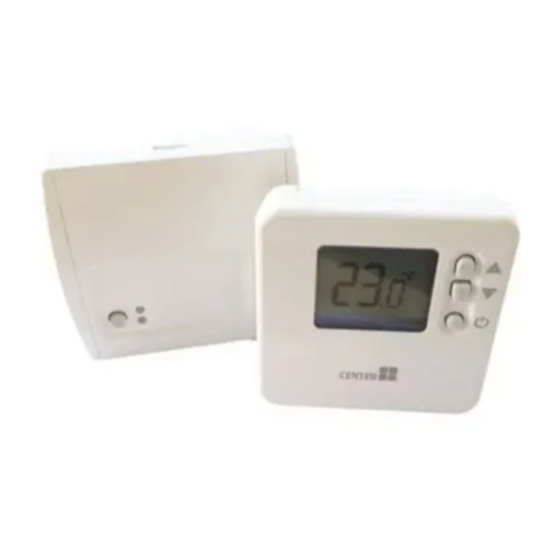

340009 is een RF-thermostaat. De Ruimte-unit communiceert via een 868MHz Radio Frequentie (RF) met de relaisbox om een enkel verwarmingssysteemcomponent te besturen, zoals een boiler, pomp of zonneklep. Geen van beide producten communiceert met andere RF-producten die verschillende frequenties of communicatieprotocollen gebruiken.

Let op: De RF-verbinding tussen de Ruimte-unit en de Relaisbox is in de fabriek voorgeconfigureerd, dus deze units moeten samen op dezelfde locatie worden geïnstalleerd. Als de units gescheiden raken of een ervan moet worden vervangen, moeten ze aan elkaar worden gekoppeld – zie Koppelen of Procedure voor opnieuw koppelen.

Specificatie

Stroomvoorziening: 230Vac, 50–60 Hz (Relaisbox)
2 x AA alkalinebatterijen (Ruimte-unit)

Schakelvermogen: SPDT, 24 tot 230Vac, 50–60 Hz, 5(3)A

Hierbij verklaart Wolseley dat deze thermostaat voldoet aan de essentiële eisen en andere relevante bepalingen van Richtlijn R.E.D.: 2014/53/EU. Ontvanger Categorie 2. Max. RF-vermogen: 25mW. Werkfrequentie: 868.3MHz (868.0 tot 868.6MHz).

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op de volgende internetadressen:
www.wolseley.co.uk
www.plumbcenter.co.uk
www.partscenter.co.uk
www.climatecenter.co.uk

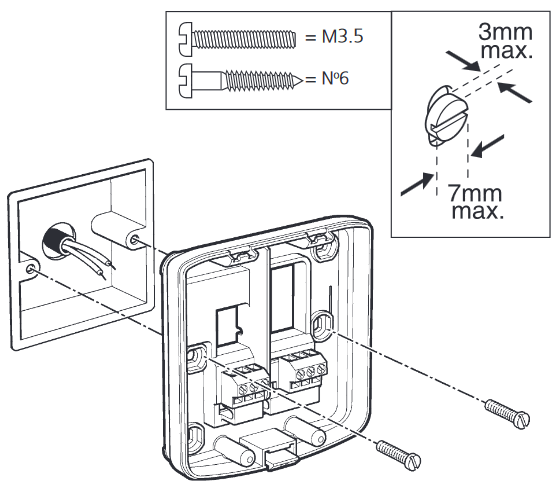

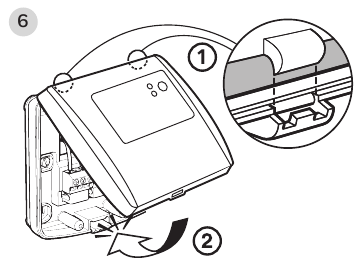

De relaisbox installeren

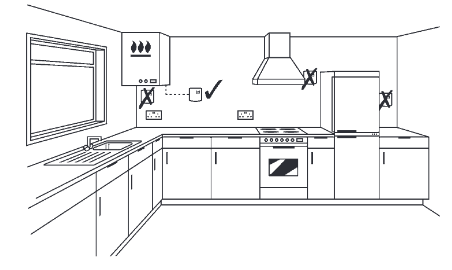

1. De relaisbox is een RF-apparaat. Voor de beste prestaties installeert u deze in een open ruimte. Houd minstens 30 cm afstand van metalen voorwerpen, inclusief wanddozen en boilerbehuizing.
   Niet op metalen wanddozen monteren.

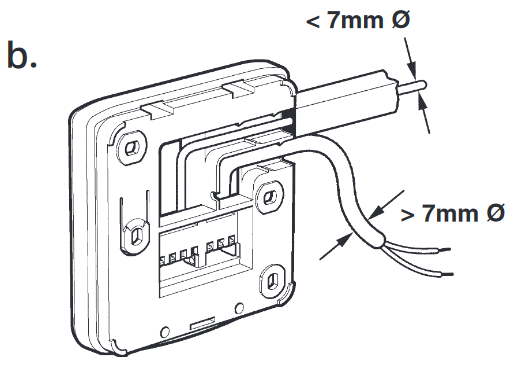

   Overwegingen voor EMC-conformiteit
   Houd AC-netvoeding-/belastingskabels gescheiden van signaalkabels.

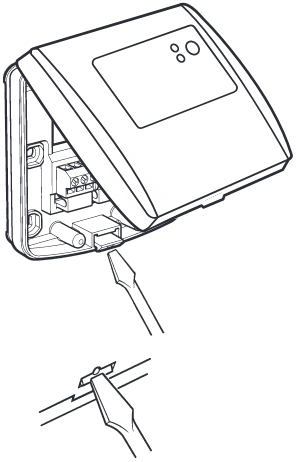

2. LET OP: De relaisbox bevat geen onderdelen die door de gebruiker kunnen worden onderhouden. Deze mag alleen door een gekwalificeerde installateur worden geopend en geïnstalleerd.


   Electrostatisch gevoelig apparaat! Raak de printplaat niet aan.

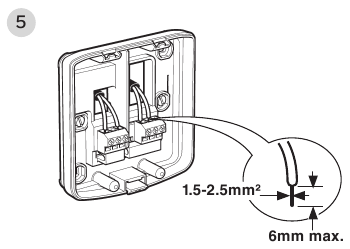

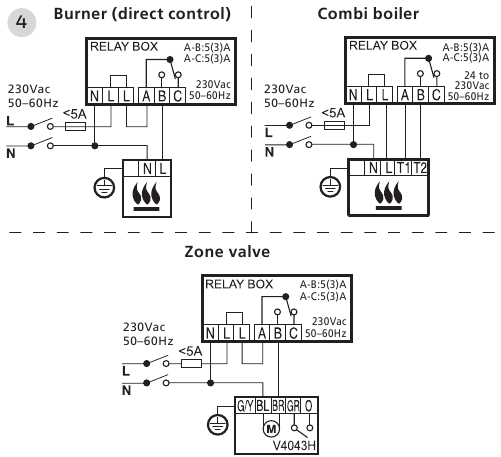

4. LET OP: Alle bedrading moet in overeenstemming zijn met de IEE-voorschriften. Relais schakelspanning: 24 tot 230Vac, 50–60Hz

   Neem de omgevingstemperatuur en stroomlimieten in acht (zie productetiketten).




De RF-verbinding van de thermostaat testen

1. Schakel de netspanning naar de relaisbox in
2. Schakel de ruimte-unit in
   1. Verwijder de afdekking

   2. Verwijder en gooi het plastic lipje in het batterijcompartiment weg, waardoor het display oplicht

3. Houd de ruimte-unit 2-3 meter van de relaisbox
4. Zet de ruimte-unit in de TEST-modus
   1. Houd de knop 2 seconden ingedrukt

   2. Houd de en knoppen samen ingedrukt totdat het scherm verandert zoals weergegeven

   3. Druk één keer op de knop

   4. Houd de knop ingedrukt totdat het scherm tEst weergeeft. Als het groene lampje op de relaisbox niet periodiek knippert, zijn de units niet aan elkaar gekoppeld. Zie Koppelen of Procedure voor opnieuw koppelen om de draadloze communicatie te herstellen

   5. Test vervolgens de signaalsterkte om een geschikte locatie te vinden voor de installatie van de ruimte-unit

De RF-signaalsterkte testen

5. Terwijl u nog steeds in de TEST-modus bent:
   1. Houd de knop ingedrukt om naar de SIGNAALSTERKTE-modus te gaan

   2. Het display toont SS en een nummer van 0 tot 5 dat de signaalsterkte aangeeft. Dit nummer wordt om de paar seconden teruggezet op nul, omdat er een nieuwe signaalmeting wordt uitgevoerd

   3. Sterkte 0, 1, 2 = SLECHT SIGNAAL => verplaats de ruimte-unit naar een betere locatie
      Sterkte 3, 4, 5 = GOED SIGNAAL => ok om de ruimte-unit op deze locatie te installeren
6. Houd de knop ingedrukt om de test te beëindigen

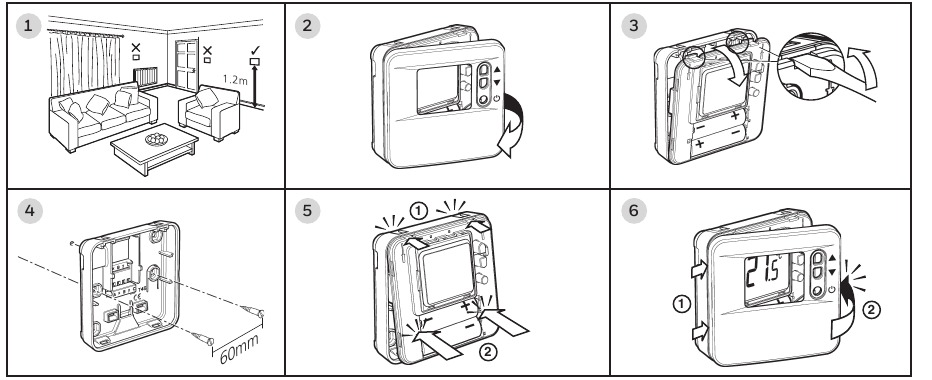

De ruimte-unit installeren

Installeer waar de signaalsterkte goed is, op minstens 30 cm afstand van metalen voorwerpen en op minstens 1 meter afstand van andere elektrische apparaten. Vermijd de nabijheid van warmtebronnen of tocht.

Installatie-instellingen

(hiermee kan de thermostaat worden geconfigureerd voor de toepassing)

1. Ga naar de Installatie-instellingen Modus
   1. Houd de knop 2 seconden ingedrukt

   2. Houd de enknoppen samen ingedrukt totdat het scherm INst weergeeft

   3. Druk één keer op de knop om de eerste parameter weer te geven

2. Gebruik de enknoppen om door alle beschikbare parameters te bladeren
3. Om een instelling te wijzigen, drukt u op de knop en drukt u vervolgens op de of knoppen totdat de juiste waarde knippert
4. Druk op om de selectie op te slaan en gebruik vervolgens de of knoppen om een andere parameter te selecteren
5. Om de Installatie-instellingen te verlaten, houdt u 3 seconden ingedrukt

* Om van verwarmings- naar koelmodus te schakelen, houdt u beide enknoppen 3 seconden samen ingedrukt

Koppelings- of herkoppelingsprocedure

Koppel of herkoppel alleen als de units gescheiden raken of een ervan moet worden vervangen. Het is niet nodig om opnieuw verbinding te maken na stroomuitval of het vervangen van de batterijen.

1. Zet de relaisbox in de Koppelingsmodus
   1. Houd de knop op de relaisbox 15 seconden ingedrukt om eerdere koppelingsinformatie te annuleren

   2. Nadat u de knop hebt losgelaten, houdt u deze opnieuw 5 seconden ingedrukt totdat het rode lampje gelijkmatig knippert
2. Zet de ruimte-unit in de Koppelingsmodus
   1. Houd de knop 2 seconden ingedrukt en houd vervolgens de enknoppen samen ingedrukt totdat het scherm Inst weergeeft

   2. Druk op de knop zodat het scherm COnt weergeeft

   3. Druk herhaaldelijk op deknop totdat het scherm CLr weergeeft. Druk vervolgens op om eerdere koppelingen met andere apparaten te wissen

   4. Druk nogmaals op de knop om terug te keren naar de koppelingsmodus, waar het scherm COnt weergeeft

3. Druk op de knop om het koppelingssignaal naar de relaisbox te verzenden. Als dit lukt, stopt het rode lampje op de relaisbox met knipperen en gaat het uit. Binnen enkele seconden keert de ruimte-unit terug naar de normale werking, in de stand-bymodus


Voor meer informatie kunt u bellen met 0344 292 7062
Hoewel alle zorg is besteed aan de nauwkeurigheid van de informatie in dit document op het moment van drukken, behouden we ons het recht voor om specificaties op elk moment te wijzigen. De foto's die in deze publicatie zijn gereproduceerd, vallen binnen de beperkingen van het drukproces en mogen NIET worden gebruikt voor matchingdoeleinden. E&OE. Wolseley UK, The Wolseley Center, Harrison Way, Spa Park, Royal Leamington Spa, CV31 3HH

WEEE Directive 2012/19/EU Aan het einde van de levensduur van het product dient u de verpakking en het product in te leveren bij een overeenkomstig recyclingcentrum. Gooi het apparaat niet weg met het normale huisvuil. Verbrand het product niet.
