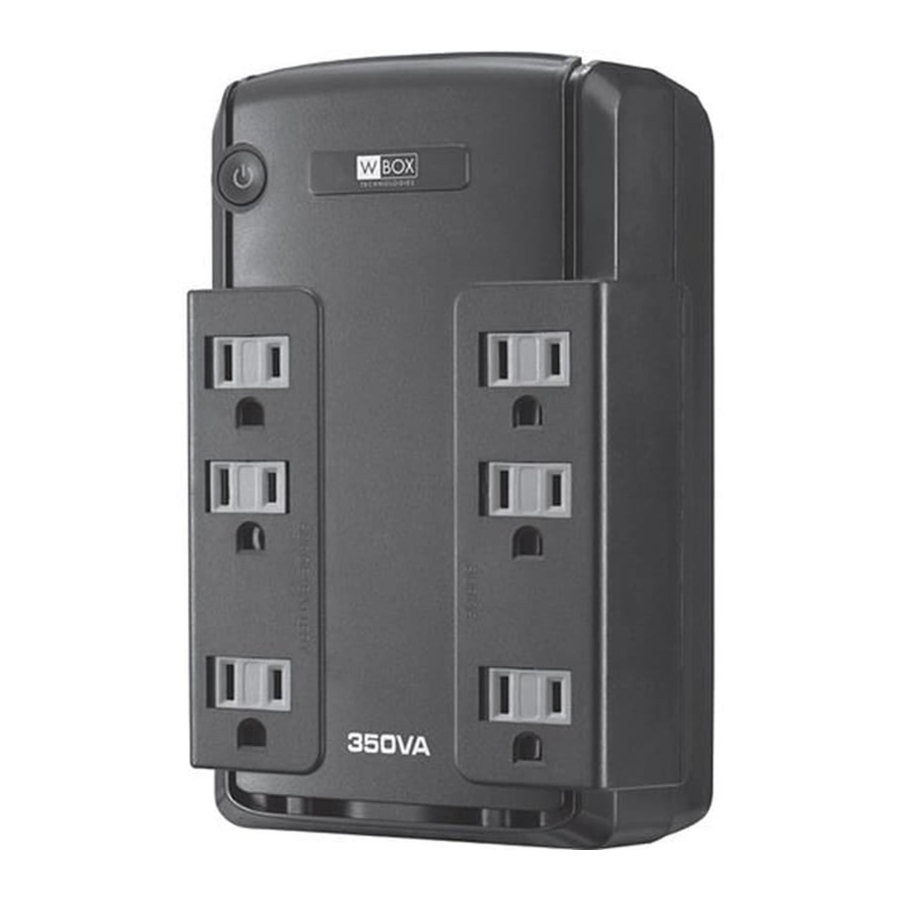

WBOX Technologies 0E-350V6 - UPS Handleiding

VEILIGHEIDSWAARSCHUWINGEN

Deze handleiding bevat belangrijke veiligheidsinstructies. Lees en volg alle instructies zorgvuldig tijdens de installatie en het gebruik van het apparaat. Lees deze handleiding aandachtig door voordat u probeert uw UPS uit te pakken, te installeren of te bedienen.

Om het risico op brand of elektrische schok te voorkomen, installeert u het apparaat in een temperatuur- en vochtigheidsgeregelde binnenruimte, vrij van geleidende verontreinigingen. (Zie de specificaties voor het acceptabele temperatuur- en vochtigheidsbereik).

Om het risico op elektrische schok te verminderen, mag u de kap niet verwijderen. Er bevinden zich geen onderdelen in het apparaat die door de gebruiker kunnen worden onderhouden.

Gevaarlijke onder spanning staande delen binnenin kunnen van stroom worden voorzien door de batterij, zelfs wanneer de AC-ingangsstroom is losgekoppeld.

De UPS moet worden aangesloten op een AC-stopcontact met zekering- of stroomonderbrekerbeveiliging. Steek de stekker niet in een stopcontact dat niet geaard is. Als u deze apparatuur spanningsloos moet maken, schakelt u het apparaat uit en trekt u de stekker uit het stopcontact.

Om elektrische schokken te voorkomen, schakelt u het apparaat uit en trekt u de stekker uit het AC-stopcontact voordat u een computercomponent installeert.

Om het risico op brand te verminderen, sluit u het apparaat alleen aan op een circuit dat is voorzien van een maximale stroombeveiliging van 20 ampère in overeenstemming met de National Electric Code, ANSI/NFPA 70.

Explosiegevaar als de batterij wordt vervangen door een onjuist type. Batterijen moeten worden geïnstalleerd door servicepersoneel, en de batterijen moeten worden vervangen door een geschikt, aanbevolen type. Gebruikte batterijen moeten volgens de instructies worden afgevoerd.

Gooi batterijen niet in vuur. De batterijen kunnen exploderen.

Open of beschadig batterijen niet. Vrijgekomen elektrolyt is schadelijk voor de huid en ogen. Het kan giftig zijn.

NIET GEBRUIKEN VOOR MEDISCHE APPARATUUR OF APPARATUUR VOOR LEVENSONDERSTEUNING! ADI verkoopt geen UPS-producten voor levensondersteuning of medische toepassingen. NIET gebruiken in omstandigheden die de werking en veiligheid van apparatuur voor levensondersteuning, medische toepassingen of patiëntenzorg zouden beïnvloeden.

NIET GEBRUIKEN MET OF IN DE BUURT VAN AQUARIA! Om het risico op brand of elektrische schok te verminderen, niet gebruiken met of in de buurt van een aquarium. Condensatie van het aquarium kan kortsluiting in het apparaat veroorzaken.
Niet voor gebruik in een computerruimte zoals gedefinieerd in de Standard for the Protection of Electronic Computer/Data Processing Equipment, ANSI/NFPA 75.

GEBRUIK DE UPS NIET OP TRANSPORTMIDDELEN! Om het risico op brand of elektrische schok te verminderen, mag u het apparaat niet gebruiken op transportmiddelen zoals vliegtuigen of schepen. Het effect van schokken of trillingen tijdens het transport en de vochtige omgeving kunnen kortsluiting in het apparaat veroorzaken.

Dit product kan u blootstellen aan chemicaliën, waaronder styreen en bisfenol-A, waarvan in de staat Californië bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Ga voor meer informatie naar www.P65Warnings.ca.gov.

UW UPS-SYSTEEM INSTALLEREN

UITPAKKEN

Inspecteer de UPS bij ontvangst. De doos moet het volgende bevatten:
UPS-eenheid, gebruikershandleiding en telefoonkabel.

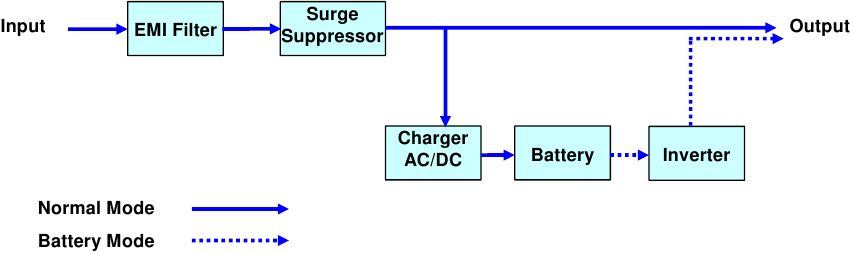

BLOKDIAGRAM VAN DE SYSTEEMFUNCTIE

HOE DE STROOMVEREISTEN VAN UW APPARATUUR TE BEPALEN

1. Zorg ervoor dat de apparatuur die op het stopcontact is aangesloten het nominale vermogen van de UPS-eenheid niet overschrijdt (350VA/255W voor 0E350-V6). Als de nominale vermogens van de eenheid worden overschreden, kan er een overbelastingssituatie optreden waardoor de UPS-eenheid wordt uitgeschakeld of de stroomonderbreker wordt geactiveerd.
2. Er zijn veel factoren die van invloed kunnen zijn op de hoeveelheid stroom die uw computersysteem nodig heeft. Voor optimale systeemprestaties houdt u de belasting onder 80% van het nominale vermogen van de eenheid.

HARDWARE-INSTALLATIEGIDS

1. Uw nieuwe UPS kan direct na ontvangst worden gebruikt. Om echter na ontvangst van een nieuwe UPS de maximale laadcapaciteit van de batterij te garanderen, wordt aanbevolen om de batterij minimaal 8 uur op te laden. Uw UPS is uitgerust met een automatische oplaadfunctie. Wanneer de UPS is aangesloten op een AC-stopcontact, wordt de batterij automatisch opgeladen, ongeacht of de UPS is in- of uitgeschakeld.

2. Met de UPS-eenheid uitgeschakeld en losgekoppeld, sluit u uw apparatuur die batterijback-up vereist aan op de stopcontacten die van batterijstroom worden voorzien. Steek de andere randapparatuur (printer, scanner, luidsprekers) in de stopcontacten met volledige overspanningsbeveiliging. Steek GEEN laserprinter, papiervernietiger, kopieerapparaat, ruimteverwarmer, stofzuiger, dompelpomp of ander groot elektrisch apparaat in de "Batterij- en overspanningsbeveiligde stopcontacten". De stroomvraag van deze apparaten zal de eenheid overbelasten en mogelijk beschadigen.
3. Om een fax, telefoon of modem te beschermen, sluit u een telefoonkabel aan van de wandcontactdoos naar de IN-aansluiting van de UPS. Sluit een telefoonkabel aan van de UPS OUT-aansluiting om een modempoort op de computer, een telefoon of een faxapparaat te beschermen.

4. Steek de UPS in een geaard stopcontact met 2 polen en 3 draden (wandcontactdoos). Zorg ervoor dat het wandstopcontact wordt beschermd door een zekering of stroomonderbreker en geen apparatuur met een grote stroomvraag bedient (bijv. airconditioner, koelkast, kopieerapparaat, enz.). De garantie verbiedt het gebruik van verlengsnoeren, stekkerdozen en overspanningsbeveiligers.

5. Druk op de aan/uit-schakelaar om het apparaat in te schakelen. Het Power On (Aan/uit)-indicatielampje gaat groen branden en het apparaat "piept" twee keer.
6. Als er een overbelasting wordt gedetecteerd, klinkt er een hoorbaar alarm en geeft het apparaat één lange pieptoon. Om dit te corrigeren, schakelt u de UPS uit en trekt u ten minste één apparaat uit de stopcontacten die van batterijstroom worden voorzien. Zorg ervoor dat de stroomonderbreker is ingedrukt en schakel vervolgens de UPS in.
7. Om een optimale batterijlading te behouden, laat u de UPS te allen tijde aangesloten op een AC-stopcontact.
8. Om de UPS voor een langere periode op te slaan, bedekt u deze en bewaart u hem met een volledig opgeladen batterij. Laad de batterij tijdens de opslag elke drie maanden op om de levensduur van de batterij te garanderen.
9. Voor aansluitbare apparatuur moet het stopcontact in de buurt van de apparatuur worden geïnstalleerd en gemakkelijk toegankelijk zijn.

BASISBEDIENING

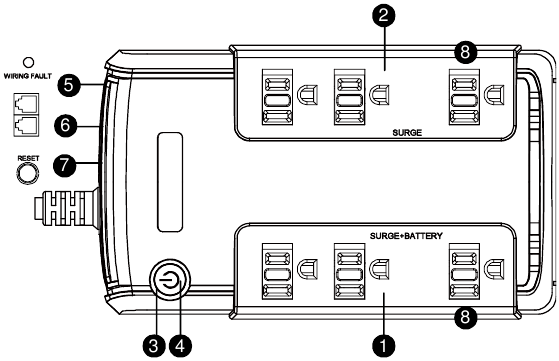

BESCHRIJVING

1. Batterij- en overspanningsbeveiligde stopcontacten
   De eenheid heeft drie stopcontacten met batterijvoeding/overspanningsonderdrukking om een tijdelijke, ononderbroken werking van uw apparatuur tijdens een stroomstoring te garanderen. (Steek GEEN laserprinter, papiervernietiger, kopieerapparaat, ruimteverwarmer, stofzuiger, dompelpomp of ander groot elektrisch apparaat in de "Batterij- en overspanningsbeveiligde stopcontacten". De stroomvraag van deze apparaten zal de eenheid overbelasten en mogelijk beschadigen.)
2. Stopcontacten met volledige overspanningsbeveiliging
   De UPS heeft alleen stopcontacten met overspanningsonderdrukking om bescherming te bieden tegen overspanningen en pieken.
3. Power Switch (Aan/uit-schakelaar)
   Om de UPS in te schakelen, houdt u de aan/uit-knop ongeveer 2 seconden ingedrukt - u hoort een constante toon (1 seconde) - en laat u deze los na een korte pieptoon.
   Om de UPS uit te schakelen, houdt u de aan/uit-knop ongeveer 2 seconden ingedrukt - u hoort een constante toon (1 seconde) - en laat u deze los na twee korte pieptonen.
   Snel twee keer op de POWER (AAN/UIT)-knop drukken kan het hoorbare alarm uitschakelen of inschakelen. De standaardinstelling is Alarm On (Alarm aan).
   Om het alarm uit te schakelen, drukt u snel twee keer op de aan/uit-knop. U hoort twee korte pieptonen wanneer het alarm is uitgeschakeld.
   Om het alarm weer in te schakelen, drukt u snel twee keer op de aan/uit-knop. U hoort een korte pieptoon wanneer het alarm is ingeschakeld.
   *Wanneer het alarm is uitgeschakeld, is er geen hoorbare melding wanneer de UPS een lage batterijstatus bereikt.
4. Power On Indicator (Aan/uit-indicator) (groen)
   Deze LED brandt wanneer de netstroom normaal is en de UPS-stopcontacten stroom leveren, vrij van overspanningen en pieken.
5. Electrical Wiring Fault Indicator (Indicatielampje elektrische bedradingsfout) (rood)
   Deze LED-indicator gaat branden om de gebruiker te waarschuwen dat er een bedradingsprobleem is, zoals een slechte aarding, ontbrekende aarding of omgekeerde bedrading. Als dit brandt, koppelt u alle elektrische apparatuur los van het stopcontact en laat u een elektricien controleren of het stopcontact correct is bedraad. De eenheid biedt geen overspanningsbeveiliging zonder te zijn aangesloten op een geaard en correct bedraad stopcontact.
6. Communication Protection Ports (Communicatiebeschermingspoorten)
   Communicatiebeschermingspoorten beschermen elke standaard modem-, fax- of telefoonlijn. (RJ11)
7. Circuit Breaker (Stroomonderbreker)
   De stroomonderbreker bevindt zich aan de zijkant van de UPS en dient om overbelasting en foutbeveiliging te bieden.
8. Outlets Designed for AC Adapters (Stopcontacten ontworpen voor AC-adapters)
   De UPS-eenheid heeft twee stopcontacten met grote tussenruimte, zodat AC-adapters in de UPS kunnen worden gestoken zonder aangrenzende stopcontacten te overlappen.

DEFINITIES VOOR BRANDENDE LED-INDICATIES

Power ON (Aan/uit)	Wiring Fault (Bedradingsfout)	Alarm	CONDITIE
On (Aan)	Off (Uit)	Off (Uit)	Normal (Normaal)
On (Aan)*	Off (Uit)	Beeps twice every 30 seconds (Piept twee keer per 30 seconden)	Utility Failure (Noodstroomuitval) - De UPS levert stroom aan stopcontacten die van batterijstroom worden voorzien vanuit de batterij.
On (Aan)*	Off (Uit)	Rapid Beeping every 1/2 second (Snel piepen elke 1/2 seconde)	Utility Failure (Noodstroomuitval) - De UPS levert batterijstroom. Snel piepen geeft aan dat het apparaat binnenkort zonder stroom komt te zitten.
Off (Uit)	Off (Uit)	Constant tone (Constante toon)	Overload (Overbelasting) - Treedt op wanneer aangesloten apparatuur de vermelde capaciteit van de UPS overschrijdt. Schakel de UPS uit, trek ten minste één apparaat uit de batterijstopcontacten, reset de stroomonderbreker en schakel het apparaat in.
On/Off (Aan/Uit)	On (Aan)	None (Geen)	Electrical Wiring Fault (Elektrische bedradingsfout) - Dit geeft een bedradingsprobleem aan met het AC-stopcontact, zoals een slechte aarding, ontbrekende aarding of omgekeerde bedrading. Koppel alle elektrische apparatuur los van het stopcontact en laat een elektricien het stopcontact controleren om de juiste bedrading te garanderen.
Off (Uit)	Off (Uit)	Constant tone (Constante toon)	Utility Failure (Noodstroomuitval) - De frequentie ligt buiten 47-63Hz. De UPS schakelt niet in de lijnmodus in.

*When it beeps, the power on LED will flash accordingly. (Wanneer het piept, knippert de aan/uit-led dienovereenkomstig.)

PROBLEEMOPLOSSING

TECHNISCHE SPECIFICATIES
