Retekess TR502 - FM-zender handleiding

Overzicht

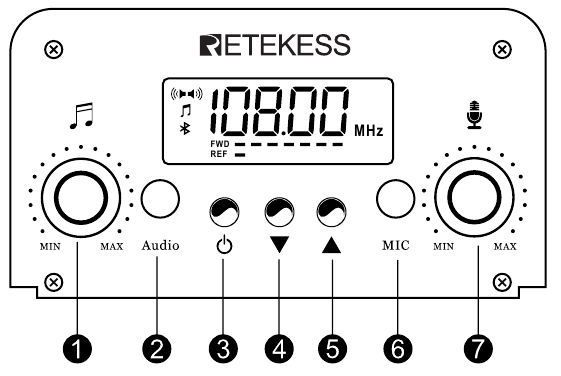

1. Audio volumeregeling
2. Audio-aansluiting
3. Aan/uit-knop
4. Omlaag-knop
5. Omhoog-knop
6. Microfoonaansluiting
7. Microfoon volumeregeling

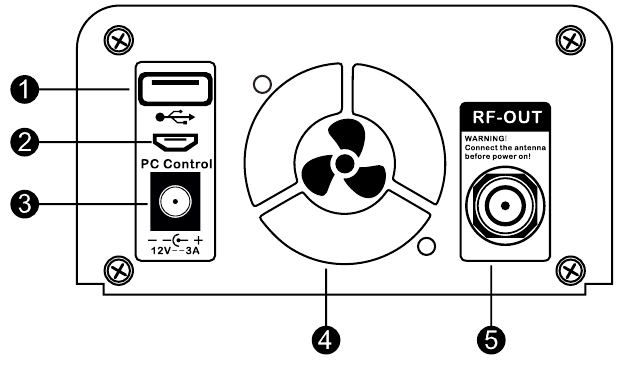

1. U Disk-uitgang
2. PC-bediening
3. Stroomaansluiting
4. Koelventilator
5. TNC-antenne vrouwelijke aansluiting

Voorzorgsmaatregelen voor gebruik

• Er heerst een hoge druk in de machine, onderhoud mag alleen worden uitgevoerd door professioneel en technisch personeel.
• Plaats de machine in een koele, droge en geventileerde omgeving voor gebruik. De omgevingstemperatuur mag niet hoger zijn dan 35 graden Celsius.
• Nadat de antenne is geïnstalleerd, moet er 5 meter boven de grond en wandafstand zijn als standaard installatieomgeving.
• Zorg er bij het installeren van de toevoerbuis voor dat u de toevoerbuis met een band aan de montagebeugel vastmaakt om te voorkomen dat de toevoerbuis losraakt van de connector.
• Schakel de machine niet in zonder de antenne aan te sluiten.
• Raak de antenne niet aan nadat de machine is ingeschakeld.
• Gebruik deze machine niet in explosieve omgevingen (bijv. benzinestations, gas, stoom, enz.).
• Houd u aan de lokale radioregels.

Functie- en parameterinstelling

1. In-/uitschakelen
   Wanneer de machine is aangesloten op de stroom, start deze. In werkende staat, lang indrukken toets, de machine gaat naar de stand-by modus. In de stand-by modus, lang indrukken toets, de machine gaat naar de werkende staat.
2. Frequentie aanpassing
   In werkende staat, kort indrukken , wanneer het pictogram in de rechteronderhoek knippert, druk op of om de frequentie aan te passen. Kort indrukken of , frequentie stappen van 100K;
   Lang indrukken of knop, frequentie stappen continu van 100K.

3. Vermogen aanpassing
   Kort indrukken knop, wanneer de pictogram op het scherm knippert, druk op of om het vermogen aan te passen; Kort indrukken of knop Verlaging; pictogram wordt weergegeven als gereflecteerd vermogen.
   PS: Het 15-watt vermogen toont 1,9 watt per cel, met een minimum van 0 cellen en een maximum van 8 cellen.

4. Soundtrack aanpassing
   In de werkende staat, kort indrukken , wanneer de pictogram van het schermvermogen knippert, druk op of om de kanaalmodus aan te passen; is mono; Wanneer het stereokanaal.

5. Versterker temperatuur
   In werkende staat, kort indrukken button, wanneer de pictogram wordt weergegeven, is het de huidige temperatuur van de versterkermodule.

6. Audio / Microfoon volumeregeling
   Draai de audioknop / microfoonknop met de klok mee om het volume te verhogen; draai tegen de klok in om het volume te verlagen.

Bluetooth-verbinding / U Disk afspelen

Wanneer de host is ingeschakeld, toont het scherm pictogram, apparaat open Bluetooth om NIORFNIO te zoeken om verbinding te maken.
Wanneer de host is ingeschakeld, plaats U disk, toont het scherm pictogram; druk op of knop om van nummer te wisselen;
Lang indrukken de knop om de geluidsmodus te schakelen (NO normaal, POP pop, JAZ jazz, CLA klassiek, BAS bas).
Lang indrukken de knop om de afspeelmodus te schakelen (ALL ALL, FOL in volgorde, ONE ONE, RAN)
Input prioriteit:
Audio kabel > U disk afspelen > Bluetooth afspelen

Alarm Herinneringsfunctie

Wanneer de machine werkt, stuurt het alarm en het alarmpictogramknippert in de linkeronderhoek van het scherm. Algemene probleemoplossing:

Staande Golf Alarm

1. De antenne is niet aangesloten
2. Voedingskabels rolden samen, zijn niet gestart;
3. Antenne installatie vanaf de grond, muur of metalen objecten te dichtbij, pas de locatie van de antenne installatie aan;
4. Antenne oscillator hoogte en frequentie komen niet overeen, pas de hoogte van de antenne aan op het lanceerpunt.

Temperatuur alarm

1. Ventilator draait niet
2. De antenne komt niet overeen, wat ervoor zorgt dat de staande golf te groot is en de temperatuur stijgt. Pas de antenne oscillator hoogte aan overeenkomstig de startfrequentie of pas de antenne positie aan;
3. In de uitlaat zijn er obstakels, blokkeerden de luchtstroom temperatuur te hoog is;
4. machinekamer luchtconvectie, of de machinekamer temperatuur is te hoog.

Technische Parameter

Hefboom antenne frequentie lengte overeenkomstige tabel

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Retekess TR502 - FM-zender handleiding

Beschikbare talen
