OSD AP525 - 5.25" 2-weg buitenluidsprekerhandleiding
Om ervoor te zorgen dat u het meeste uit uw nieuwe terrasluidsprekers haalt, neem even de tijd om deze handleiding te lezen voordat u aan de slag gaat.
Luidsprekers installeren
Deze weerbestendige terrasluidsprekers zijn vervaardigd om bestand te zijn tegen verschillende weersomstandigheden. De meest ideale plaats om deze luidsprekers te installeren is aan de onderkant van de meeste dakranden en overkappingen, omdat deze de beste bescherming bieden.
Zoals alle luidsprekers klinken ze het best als ze niet meer dan zeven voet uit elkaar staan en iets hoger dan oorhoogte. Als de luidsprekers meer dan zeven voet uit elkaar staan, richt ze dan naar het midden van de luisterruimte.
Deze luidsprekers zijn niet waterdicht en kunnen niet onder water worden gedompeld.
Luidsprekers plaatsen
Als uw toepassing vereist dat de luidspreker wordt gemonteerd, volg dan deze aanwijzingen. Monteer eerst de beugel. Bevestig de luidsprekers aan de beugel met behulp van de meegeleverde grote plastic knoppen. Monteer nooit een luidspreker op een muur van ongewapende gipsplaten of gipsplaat. Raadpleeg bij twijfel een professionele aannemer. (Zie diagram 1)
Diagram 1
De roosters schilderen
De metalen roosters kunnen ook worden geverfd. Gebruik zeer dunne verf (5:1). Het is gemakkelijker om de roosters te schilderen terwijl ze van de luidspreker zijn. Vermijd het verstoppen van de gaten met overtollige verf.
Verwijder eerst het rooster van de luidspreker en ga vervolgens met spuitverf lichtjes over de voorkant van het rooster en ga vervolgens over de achterkant van het rooster. Twee lagen kunnen nodig zijn voor het gewenste uiterlijk.
Montage
Om de beugel op de luidspreker te installeren. Schroef de beugelknopen in de kast. Richt de luidspreker op de luisterruimte. Zodra de richting van de luidspreker is bepaald, draait u de beugelknopen stevig vast. (Zie diagram 2)
Diagram 2

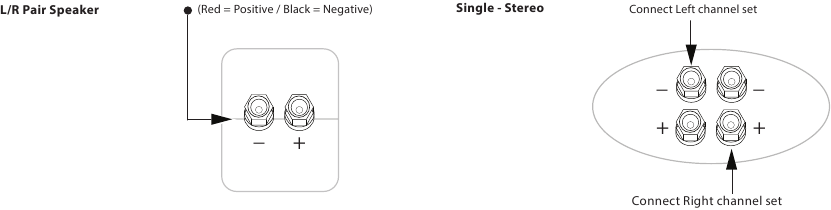

BEDRADING
Sluit de luidsprekerkabel aan op de luidsprekerkabelaansluitingen en zorg ervoor dat de juiste polariteit overeenkomt met uw versterker, + naar + (rood) en - naar - (zwart). Zorg ervoor dat u het rechterkanaal op de rechterluidspreker en het linker kanaal op de linkerluidspreker aansluit. Beide kanalen kunnen op beide aansluitsets worden aangesloten, annuleer de andere.
OPMERKING: Om schade te voorkomen, selecteert u de juiste ingang 8 Ohm, 70 volt of 100v, voordat u deze aansluit
70 /100 Volt overwegingen (alleen voor luidsprekers met 70/100V optie)

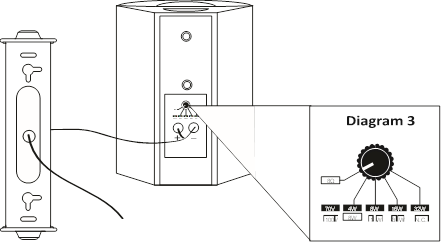

De 70/100V-transformator biedt u de mogelijkheid om meerdere luidsprekers parallel aan elkaar te koppelen. Daarbij sluit u eenvoudig 1 paar uitgangen aan op elke luidspreker en koppelt u deze door naar opeenvolgende luidspreker(s). Als u niet van plan bent de luidsprekers door te lussen, zet dan de standaardinstelling op 8 ohm. (Zie diagram 3 - Voorbeeld van instellingen)
Garantie & Reparatie
Alle OSD AUDIO luidsprekerproducten hebben (1) jaar beperkte garantie tegen defecten in materialen en vakmanschap. Bij alle claims moet een aankoopbewijs worden overlegd. Tijdens de garantieperiode zal OSD AUDIO elk defect onderdeel vervangen en elk defect in vakmanschap corrigeren zonder kosten voor onderdelen of arbeid.
Om deze garantie van toepassing te laten zijn, moet het apparaat worden geïnstalleerd en gebruikt volgens de schriftelijke instructies. Indien nodig moeten reparaties worden uitgevoerd door OSD AUDIO. Het apparaat moet op kosten van de eigenaar en met voorafgaande schriftelijke toestemming naar OSD AUDIO worden geretourneerd. Accidentele schade en transportschade worden niet beschouwd als defecten, noch schade als gevolg van misbruik of van onderhoud uitgevoerd door een instantie of persoon die niet specifiek schriftelijk is geautoriseerd door OSD AUDIO.
Schade aan of vernietiging van componenten als gevolg van het aanleggen van overmatig vermogen maakt de garantie op die onderdelen ongeldig. In deze gevallen worden reparaties uitgevoerd op basis van de detailhandelwaarde van de onderdelen en arbeid. Om terug te sturen voor reparaties, moet u een e-mail sturen naar de klantenservice op RMA@audiogeargroup.com voor een Returned Merchandise Authorization (RMA)-nummer#, waarna het apparaat op kosten van de eigenaar naar OSD AUDIO moet worden verzonden, samen met een briefje waarin de aard van de vereiste service wordt uitgelegd.
Zorg ervoor dat u de luidspreker(s) verpakt in een golfkartonnen doos met ten minste 3 inch veerkrachtig materiaal om het apparaat te beschermen tegen schade tijdens het transport.
