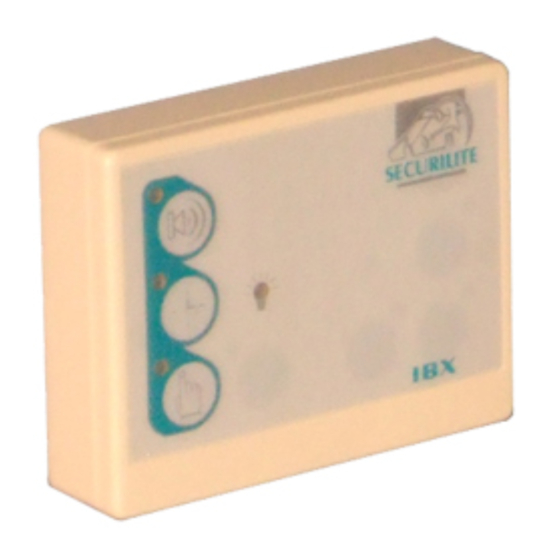

Voltek 1809 - Securilite IBX Command Centre Installatiehandleiding

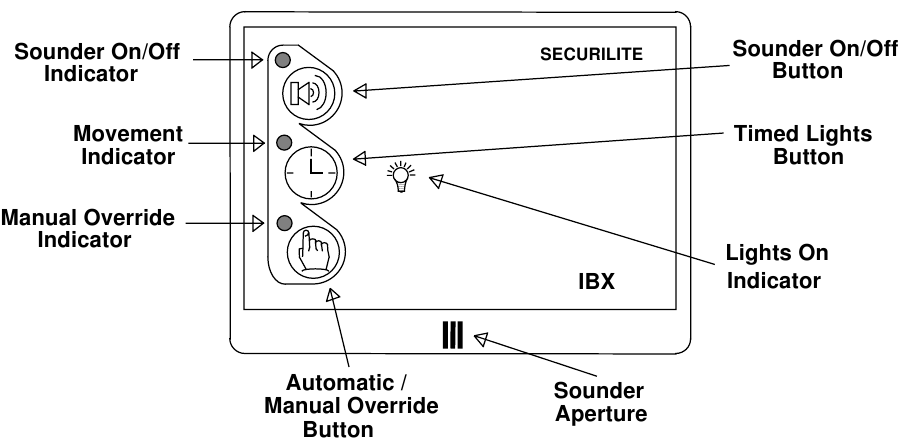

KENMERKEN
- Hoorbare & visuele indicatie van detectie door een PIR-sensor voor één verlichtingszone.
- Interne zoemer piept wanneer beweging wordt gedetecteerd.
- Handmatige functie om de verlichting in te schakelen.
- Aanraakgevoelige knoppen.
- "Timed Lights" (Getimede verlichting) functie.
- 12V dc 4-draads aansluiting.
- Extra zoemers kunnen in de IBX worden aangesloten.
- Meerdere IBX Command
Centres kunnen worden gebruikt.
PLAATSING VAN DE EENHEID
De unit kan op elke geschikte binnenlocatie worden geïnstalleerd waar het apparaat niet wordt blootgesteld aan overmatige hitte of vocht.
INSTALLATIE
- Trek het deksel van het achterste deel van de behuizing met uw vingers.
- Bevestig het achterste deel van de behuizing aan het gekozen oppervlak.

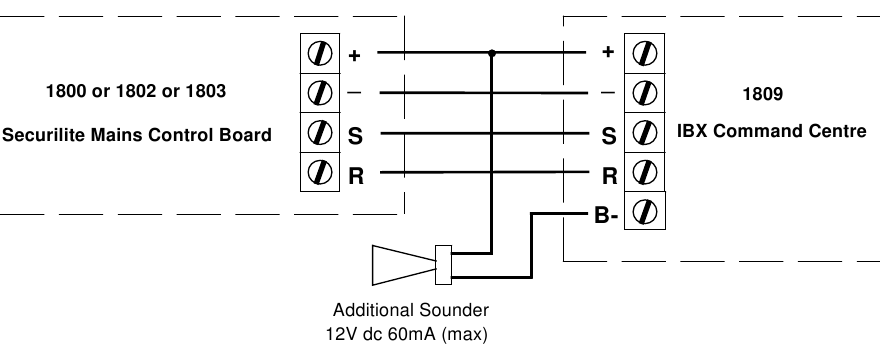

- Trek een 4-aderige alarmkabel van de Securilite Lighting Control Unit naar de IBX Command Centre en sluit aan zoals hierboven weergegeven.
![INSTALLATIE]( "Voltek - 1809 - INSTALLATIE")
- Duw de voorste behuizing voorzichtig terug in de juiste positie.
WERKING VAN DE EENHEID
Het Securilite-systeem is een beveiligingssysteem en daarom kunt u met dit commandocentrum de buitenverlichting niet uitschakelen. Als een indringer voor een PIR-sensor loopt, gaat de verlichting altijd aan.
"Sounder On/Off Button" (Zoemer Aan/Uit Knop) - Druk hierop om de interne zoemer en eventuele extra zoemers die op de B- terminal zijn aangesloten in of uit te schakelen. Wanneer ingeschakeld, aangegeven door de Sounder LED die AAN is, worden de zoemers geactiveerd wanneer beweging wordt gedetecteerd door een PIR-detector, dag en nacht.
"Timed Lights Button" (Getimede Verlichting Knop) - Dit zet de buitenverlichting aan en houdt ze aan gedurende de tijd die is ingesteld in de verlichtingsregeleenheid, waarna de verlichting automatisch wordt uitgeschakeld. (Alleen 's nachts)
"Manual Override Button" (Handmatige Override Knop) - Druk op deze knop om de verlichting handmatig in te schakelen. De verlichting blijft aan totdat de handmatige modus is uitgeschakeld. De handmatige override indicator geeft aan wanneer deze functie is ingeschakeld.
"Movement Indicator" (Bewegingsindicator) - Deze licht op wanneer een PIR-detector beweging detecteert, ongeacht of het dag of nacht is of dat de zoemer aan of uit staat.
"Lights On Indicator" (Verlichting Aan Indicator) - Dit geeft aan dat de buitenverlichting aan is.
"Sounder Time Adjustment" (Zoemer Tijdsinstelling) - De interne en externe zoemers (indien aanwezig) blijven aan zolang een persoon voor een PIR-sensor beweegt. Draai aan deze instelling om de duur van de zoemertijd te verlengen, tot 10 seconden nadat de beweging is gestopt.
SPECIFICATIE
| Bedrijfsspanning | 12V dc |
| Stroomverbruik | 55mA |
| Bedrijfstemperatuur | 5°C tot +40°C |
| Weerbestendigheid | IP30 (Alleen voor gebruik binnenshuis) |
| Afmetingen | 85mm(B) x 65mm(H) x 20mm(D) |
| Gewicht verpakking | 0.07Kg |
| Goedkeuringen | CE-richtlijn 93/68/EEG EMC-richtlijn 89/336/EEG, BS EN 50081-1: 1992, BS EN 50082-1: 1992 |
39c Churchill Way, Lomeshaye Ind. Est., Nelson, Lancs. BB9 6RT (UK)
Tel: 01282 695500
Fax: 01282 695511
Hulplijn 09066 191 133*
Email: sales@voltek.co.uk
Website: www.voltek.co.uk
