OSD Black SRT4 - 4-zone Streaming, Media Server Handleiding
INLEIDING

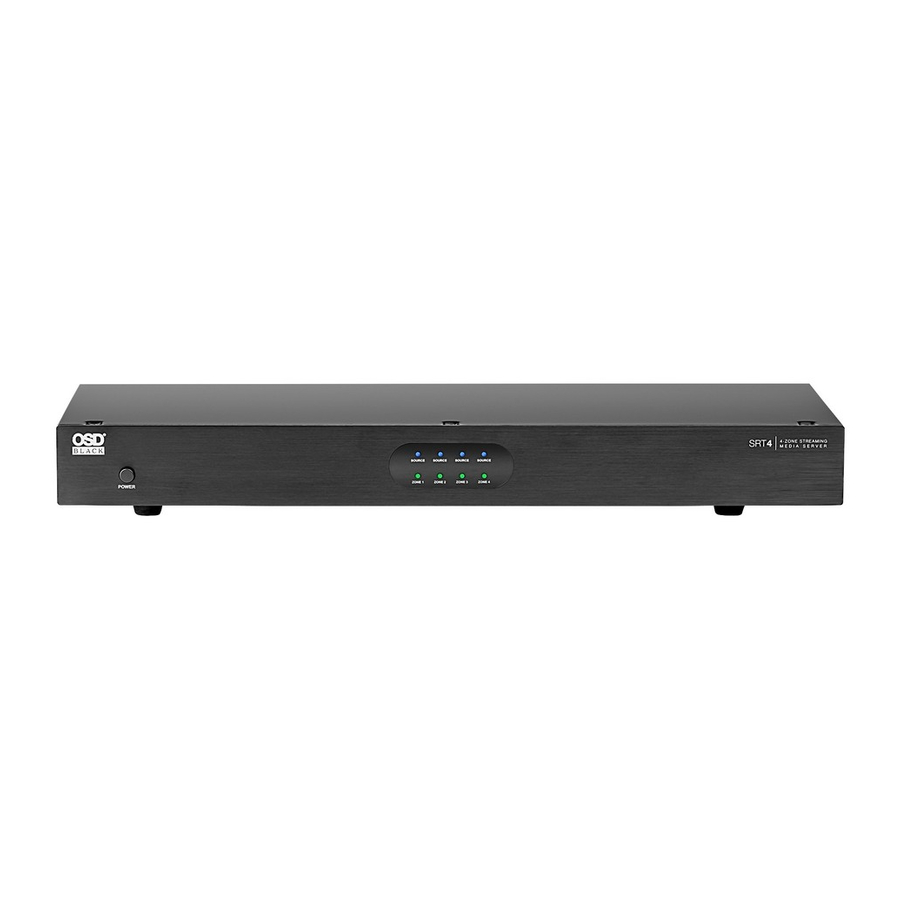

Bedankt voor de aankoop van de OSD BLACK SRT4 4-Zone Wi-Fi Smart Streamer. Deze multi-zone voorversterker is ideaal voor commerciële en residentiële toepassingen. De SRT4 is compatibel met de OSD Player app voor bediening van al uw zones individueel of alle zones samen in multi-room audio modus.
Inhoud van de verpakking:
- BK-SRT4 4-Zone Wi-Fi Smart Streamer
- 12VDC 1.5A Voeding
- 2 x Verwijderbare Rack Oren
- Handleiding
KENMERKEN
Voorpaneel:
- Zone Audio Bron Indicatoren
- Blauw/Wi-Fi
- Rood/Line-In
- Paars/USB,Optisch
- Zone Stroom Indicatoren
- Power Switch (Aan/uit schakelaar)

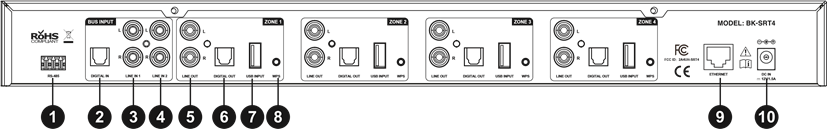

Achterpaneel:
- RS-485: RS-485 Aansluiting
- Digitaal In (Bus Input): Digitale optische input
- Line In 1 (Bus Input): RCA stereo input
- Line In 2 (Bus Input): RCA stereo input
- Line Out (Zone 1-4): RCA stereo output
- Digitaal Uit (Zone 1-4): Digitale optische output
- USB Input (Zone 1-4): Lees U disk functie, ondersteunt geen USB opladen
- WPS button (Zone 1-4): Druk om verbinding te maken met WPS enabled netwerk
- Ethernet: LAN input
- DC In: 12V/1.5A
Aan de slag
Haal de SRT4 uit de doos en inspecteer het apparaat om er zeker van te zijn dat het vrij is van schade en dat alle inhoud van de verpakking aanwezig is. Plaats de SRT4 op de gewenste locatie en steek de meegeleverde voeding in de SRT4 en een beschikbaar stopcontact. De volgende stap is om de SRT4 aan te sluiten op uw netwerk voor streaming en bediening van elke zone met behulp van de OSD Player app.
https://play.google.com/store/apps/details?id=com.wifiaudio.osd&hl=en
https://itunes.apple.com/us/app/osd-player/id1447579044?mt=8
Wi-Fi connectiviteit: Draadloze Multi-Room Audio
- Download en installeer de OSD app
- Volg de setup instructies in de OSD app om verbinding te maken met uw Wi-Fi netwerk.
Elke zone moet individueel met de Wi-Fi router verbonden worden, herhaal de setup instructies voor zone 1-4.
LAN connectiviteit
- Download en installeer de OSD app door de QR code te scannen of zoek naar "OSD Player" in de app store/Google Play store.
- Verbind de SRT4 met uw router met behulp van de RJ45 Ethernet poort op het achterpaneel.
- LAN verbinding zal automatisch alle zones instellen. Zorg ervoor dat uw mobiele apparaat verbonden is met hetzelfde netwerk en open de OSD Player control app.

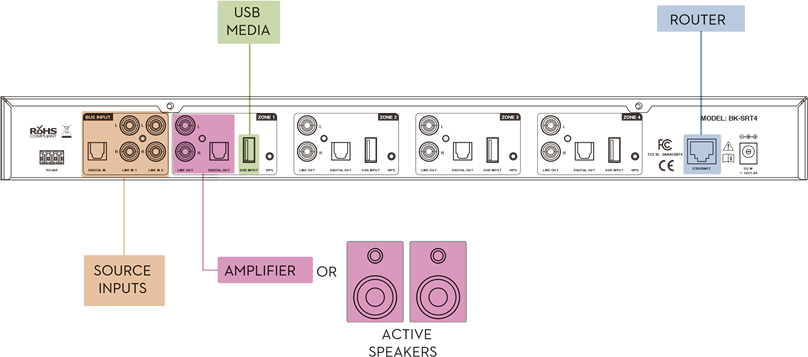

Zie hieronder voor een basis systeemdiagram & verbindingsopties.
