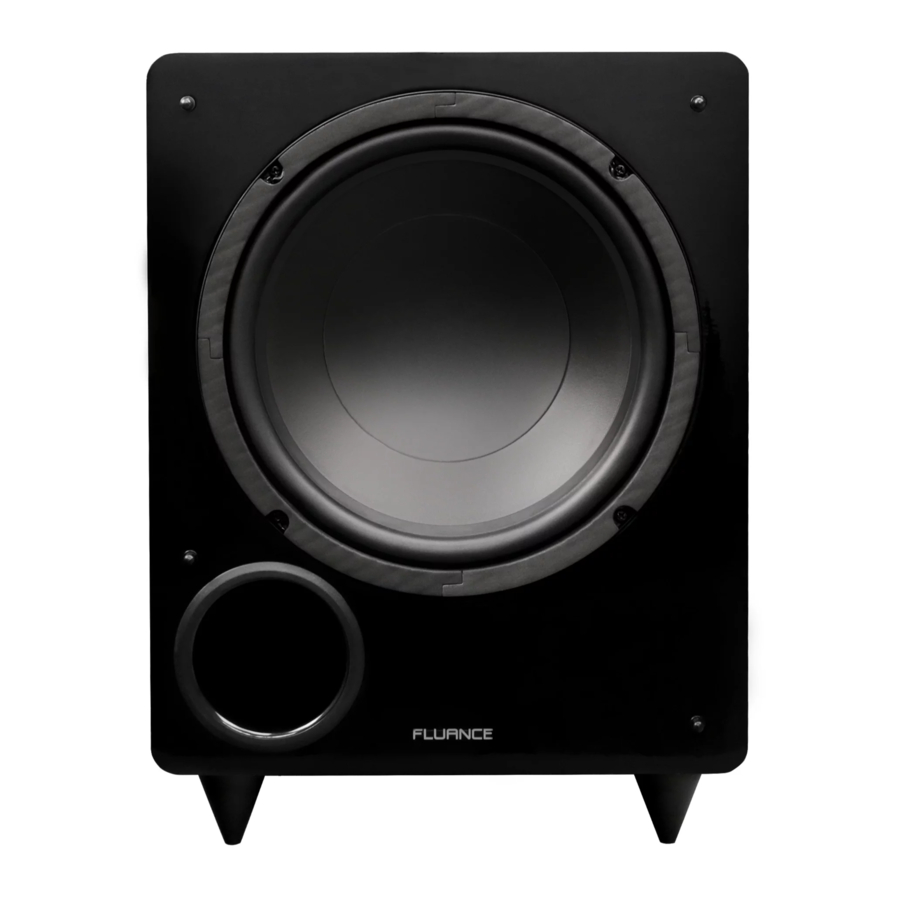

Fluance DB10 - Handleiding hoogwaardige subwoofer

Inleiding

Bedankt voor uw aankoop van dit Fluance-product. Lees deze handleiding zorgvuldig door voordat u het product gebruikt om een correct gebruik te garanderen. Bewaar deze handleiding op een veilige plaats voor toekomstig gebruik.
fluance.com

Wat is inbegrepen

• Hoogwaardige Subwoofer
• Snelstartgids
• 2 jaar garantie
• Levenslange klantenondersteuning

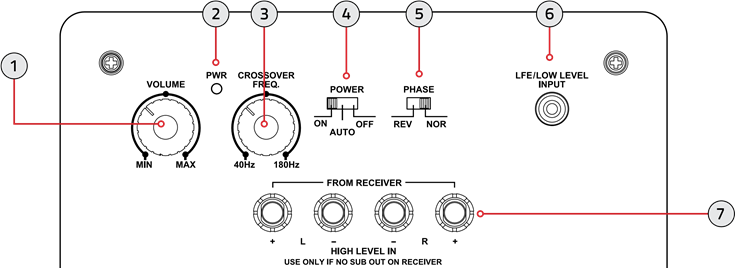

Indeling achterpaneel

1. Volume – Pas aan om de intensiteit van het geluid dat door de DB10 wordt uitgezonden te verminderen/verhogen.
2. PWR - LED-stroomindicator.
3. Crossover – Pas aan om het frequentiebereik van de DB10 te verminderen/verhogen. Het frequentiebereik is minder dan 40 Hz tot 180 Hz.
4. Power (Stroom) – ON (AAN) / AUTO / OFF (UIT) (AUTO: De subwoofer wordt automatisch ingeschakeld wanneer hij een signaal van de thuisbioscoopreceiver detecteert.)
5. Phase (Fase) – REVERSE (OMGEKEERD) / NORMAL (NORMAAL) (Pas aan om ervoor te zorgen dat de DB10 in fase is met de rest van uw luidsprekersysteem. De DB10 is in fase als de basweergave vol en evenwichtig klinkt.)
6. LFE / Low Level Input (LFE / Laag niveau ingang) – Sluit de subwooferkabel aan om een signaal van de thuisbioscoopreceiver te ontvangen.
7. Speaker Inputs (Luidspreker ingangen) – Sluit de luidsprekerkabel aan om een signaal van de thuisbioscoopreceiver te ontvangen.

Eerste keer instellen

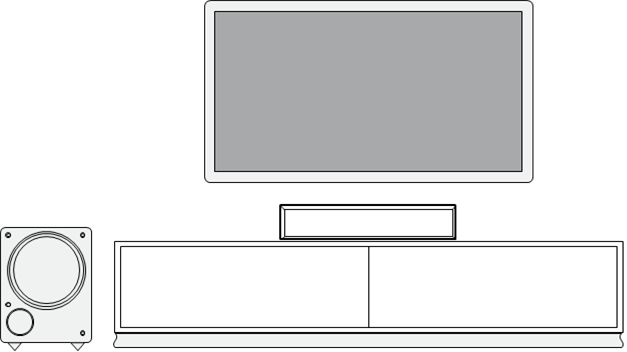

Stap één
Plaats de Subwoofer op de meest optimale positie.

Fluance raadt aan om de woofer naar de luisteraar te richten en hem indien mogelijk in een hoek in de buurt van de voorste kanaalluidsprekers te plaatsen.

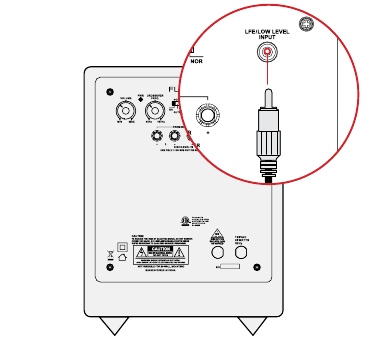

Stap twee
Sluit de subwooferkabel aan op de LFE/LOW Level Input (LFE/Laag niveau ingang) aan de achterkant van de Subwoofer.

Stap drie
Sluit dezelfde subwooferkabel aan op de subwooferuitgang van uw thuisbioscoopreceiver.

Stap vier (optioneel)
Sluit de luidsprekerkabel aan op de luidspreker ingangen van de Subwoofer. Sluit dezelfde luidsprekerkabel aan op de kanaaluitgangen van uw keuze op de thuisbioscoopreceiver. Raadpleeg de handleiding van de receiver voor installatie-instructies.

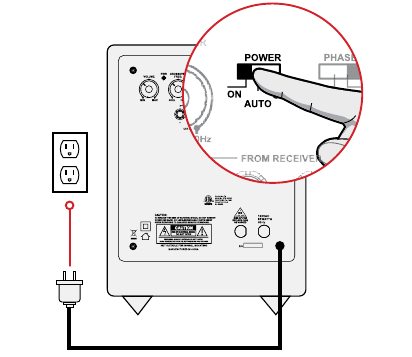

Stap vijf
Sluit de voedingsadapter aan op het stopcontact. Zet de Power Switch (Stroomschakelaar) op ON (AAN) of AUTO.

Aanvullende instellingen

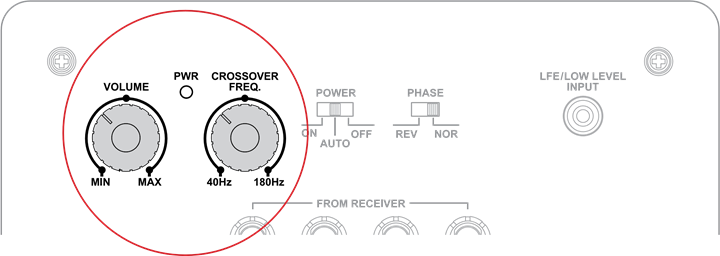

Crossover-instellingen

De Volume/Crossover-instellingen kunnen worden aangepast met de Volume/Crossover-knop op het achterpaneel van de Subwoofer. De Crossover-instelling wijzigt de afsnijfrequentie voor de Subwoofer.

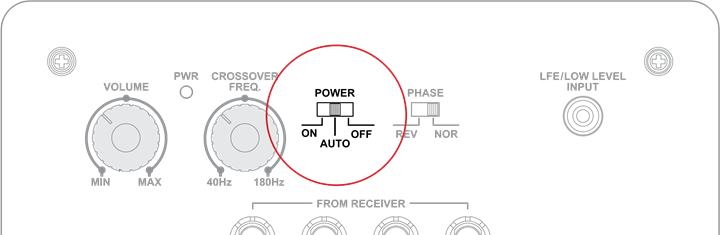

Automatische instelling

Door de Auto setting (Automatische instelling) te selecteren, wordt de Subwoofer automatisch ingeschakeld wanneer hij een signaal van de thuisbioscoopreceiver detecteert. De auto setting (automatische instelling) schakelt de Subwoofer in wanneer het frequentiesignaal een vereiste spanning bereikt. Een signaal van 100 Hz vereist 3 mV en een signaal van 1 kHz vereist 5 mV.

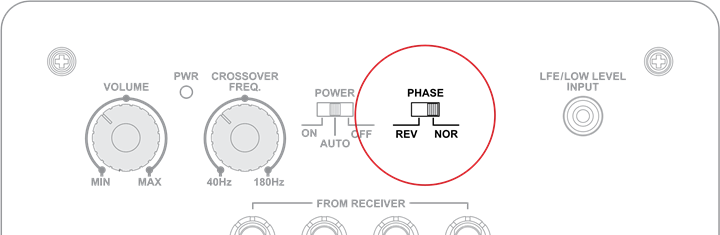

Fase-instelling

Als uw luidsprekersysteem of DB10 uit fase is, betekent dit dat de driver/woofer in de tegenovergestelde richting beweegt van de andere drivers/woofers. Dit zorgt ervoor dat frequenties worden opgeheven, wat kan leiden tot een slechte luisterervaring. Door de phase setting (fase-instelling) van de DB10 aan te passen, kunt u ervoor zorgen dat de woofer van de DB10 in dezelfde richting beweegt als uw andere luidsprekers, wat resulteert in een aangenamere luisterervaring.

FAQ

Wat is het doel van de luidsprekerkabel ingangen?
De luidsprekerkabel ingangen kunnen worden gebruikt als alternatief om uw DB10 aan te sluiten op uw thuisbioscoopreceiver, maar Fluance raadt aan om de LFE/Low Level input (LFE/Laag niveau ingang) te gebruiken die is aangesloten via een subwooferkabel. LFE (Low Frequency Effect) verwijst naar een kanaal dat specifiek is bedoeld voor diepe, laagfrequente geluiden variërend van 3-120 Hz.

Hoe pas ik het volume aan / wijzig ik de crossover-instellingen?
De volume/crossover-instellingen kunnen worden aangepast via de volume/crossover-knop op het achterpaneel van de DB10. De crossover-instelling wijzigt de afsnijfrequentie voor de subwoofer.

Wat is de auto setting (automatische instelling) en wat zijn de parameters?|
Door de auto setting (automatische instelling) te selecteren, wordt de DB10 automatisch ingeschakeld wanneer hij een signaal van de thuisbioscoopreceiver detecteert. De auto setting (automatische instelling) schakelt de subwoofer in wanneer het frequentiesignaal een vereiste spanning bereikt. Een signaal van 100 Hz vereist 3 mV en een signaal van 1 kHz vereist 5 mV.

Wat is de phase setting (fase-instelling) en wat is de optimale instelling?
Als uw luidsprekersysteem of DB10 uit fase is. Het betekent dat de driver/woofer in de tegenovergestelde richting beweegt van de andere drivers/woofers. Dit zorgt ervoor dat frequenties worden opgeheven, wat kan leiden tot een slechte luisterervaring. Door de phase setting (fase-instelling) van de DB10 aan te passen, kunt u ervoor zorgen dat de woofer van de DB10 in dezelfde richting beweegt als uw andere luidsprekers, wat resulteert in een aangenamere luisterervaring.

Wat betekent het LED-gedrag?
Groene LED = Power On (Stroom aan)
Rode LED = Protection Mode (Beveiligingsmodus)

Wat is de Protection Mode (Beveiligingsmodus)?
Amplifier Protection Mode (Versterkerbeveiligingsmodus) is een uitschakelstatus die versterkers kunnen inschakelen om ernstige schade aan het apparaat of andere componenten in het systeem te voorkomen. De Protection Mode (Beveiligingsmodus) kan in twee scenario's worden geactiveerd:

1. Het apparaat is oververhit – Zorg ervoor dat de omgeving rond de DB10 op kamertemperatuur is, schakel de stroom uit en trek de stekker van de voedingsadapter uit het stopcontact.
2. Het apparaat is niet correct geïnstalleerd – Raadpleeg de meegeleverde snelstartgids en handleiding en zorg ervoor dat er geen draden elkaar raken.

Probleemoplossing

Specificaties

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Metingen en gewichten kunnen enigszins afwijken.
