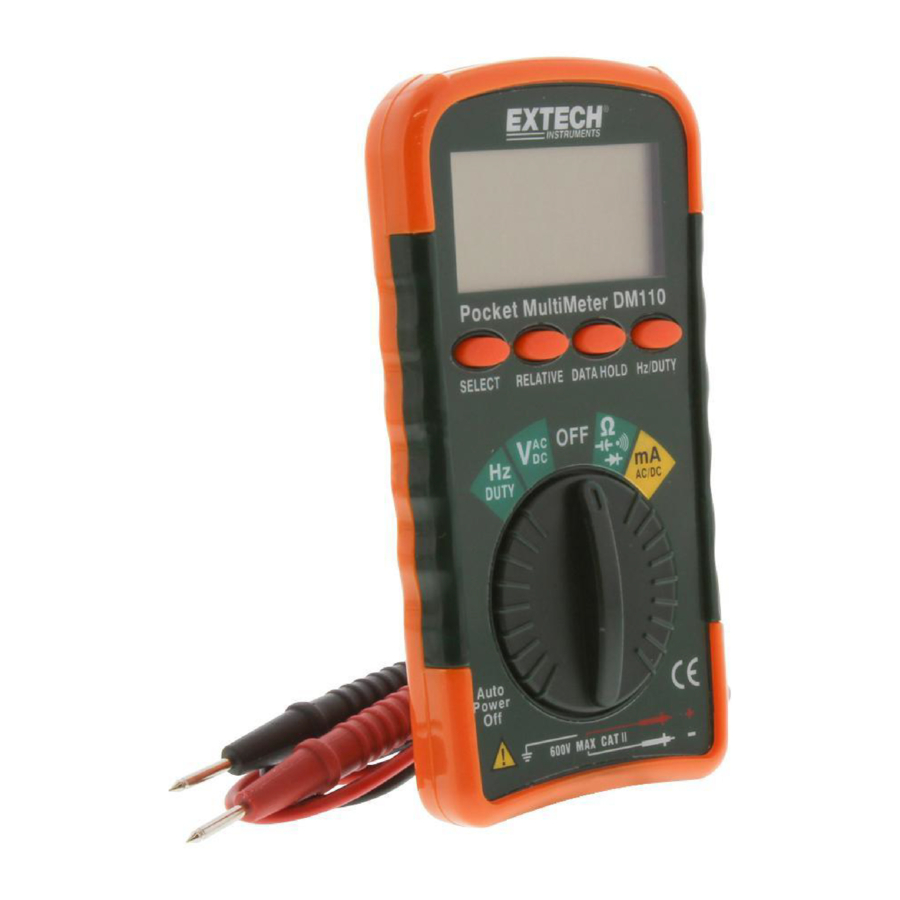

Extech Instruments DM110 - Zakmultimeterhandleiding

Inhoud

Veiligheid

Internationale veiligheidssymbolen
waarschuwing Dit symbool, naast een ander symbool of aansluiting, geeft aan dat de gebruiker de handleiding moet raadplegen voor meer informatie.
schokgevaar Dit symbool, naast een aansluiting, geeft aan dat er bij normaal gebruik gevaarlijke spanningen aanwezig kunnen zijn.
Dubbele isolatie

Veiligheidsmaatregelen

  1. Onjuist gebruik van deze meter kan schade, schokken, letsel of de dood veroorzaken. Lees en begrijp deze gebruikershandleiding voordat u de meter gebruikt.
  1. Zorg ervoor dat alle afdekkingen of batterijkleppen goed gesloten en vastgemaakt zijn.
  1. Koppel altijd de meetsnoeren los van elke spanningsbron voordat u de batterij of zekeringen vervangt.
  1. Overschrijd de maximaal toegestane ingangslimieten niet.
  1. Wees uiterst voorzichtig bij het uitvoeren van metingen als de spanningen hoger zijn dan 25VAC rms of 35VDC. Deze spanningen worden beschouwd als schokgevaar.
  1. Ontlaad altijd condensatoren en verwijder de stroom van het te testen apparaat voordat u capaciteit-, diode-, weerstands- of continuïteitstests uitvoert.
  2. Verwijder de batterij uit de meter als de meter voor langere tijd wordt opgeslagen.

Beschrijving

Meterbeschrijving

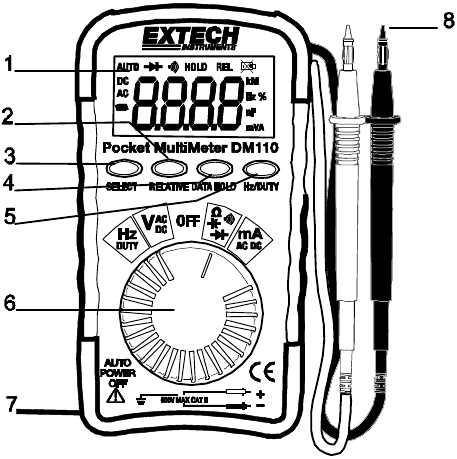

Apparaat overzicht

  1. 3 3/4 Digit (4000 tellingen)
  1. "RELATIVE" (RELATIEF) knop
  1. "SELECT" (SELECTEREN) knop
  1. "DATA HOLD" (GEGEVENS VASTHOUDEN) knop
  1. Hz/DUTY knop
  1. Functieschakelaar
  1. Rubberen holster
  1. Meetsnoeren

Bediening

AC- of DC-spanningsmeting

  1. Zet de functieschakelaar op de "AC/DCV" positie
  2. Druk op de "SELECT" (SELECTEREN) knop om AC- of DC-spanningsmeting te selecteren
  3. Raak met de meetprobes de te testen circuit aan. Zorg ervoor dat u de juiste polariteit in acht neemt (rode draad naar positief, zwarte draad naar negatief).
  4. Lees de spanning af op het display

Weerstand/Continuïteitsmeting


Om elektrische schokken te voorkomen, dient u de stroom naar het te testen apparaat uit te schakelen en alle condensatoren te ontladen voordat u weerstandsmetingen uitvoert. Verwijder de batterijen en trek de stekkers uit het stopcontact. Meet nooit de continuïteit op circuits of draden waar spanning op staat.

  1. Zet de functieschakelaar op de " " positie.
  2. Sluit de meetsnoeren aan op het te meten circuit.
  3. Lees de waarde af op het display.
  4. Voor continuïteitstests drukt u op de "SELECT" (SELECTEREN) knop totdat het " " symbool in het display verschijnt.
  5. 5. Als de weerstand minder dan 60 ohm is, klinkt er een hoorbare toon.

Capaciteitsmeting


Om elektrische schokken te voorkomen, dient u de stroom naar het te testen apparaat uit te schakelen en alle condensatoren te ontladen voordat u capaciteitsmetingen uitvoert. Verwijder de batterijen en trek de stekkers uit het stopcontact. Meet nooit de continuïteit op circuits of draden waar spanning op staat.

  1. Zet de functieschakelaar op de " " positie.
  2. Druk op de "SELECT" (SELECTEREN) knop totdat "nF" in het display verschijnt.
  3. Druk op de "RELATIVE" (RELATIEF) knop om het display op nul te zetten
  4. Sluit de meetsnoeren aan op de te meten condensator.
  5. Lees de waarde af op het display

Diodetest


Om elektrische schokken te voorkomen, mag u geen diode testen waar spanning op staat.

  1. Zet de functieschakelaar op " " positie.
  2. Druk eenmaal op de "SELECT" (SELECTEREN) knop om de diodetest te starten. Het " " symbool verschijnt in het display.
  3. Raak met de meetprobes de diode of halfgeleiderverbinding aan die u wilt testen. Let op de meterstand.
  4. Draai de polariteit van de meetsnoeren om door de rode en zwarte snoeren om te wisselen. Noteer deze meting.
  5. De diode of verbinding kan als volgt worden beoordeeld:
    1. Als de ene meting een waarde weergeeft en de andere meting OL weergeeft, is de diode goed.
    2. Als beide metingen OL weergeven, is het apparaat open.
    3. Als beide metingen erg klein zijn, of 0, is het apparaat kortgesloten

AC/DC-stroommeting

  1. Zet de functieschakelaar op de "mA AC/DC" positie.
  2. Druk op de "SELECT" (SELECTEREN) knop om AC of DC mA te meten.
  3. Verwijder de stroom van het te testen circuit en open het circuit op het punt waar u de stroom wilt meten.
  4. Raak met de zwarte meetprobe de negatieve kant van het circuit aan en raak met de rode meetprobe de positieve kant van het circuit aan.
  5. Schakel de stroom naar het circuit in.
  6. Lees de waarde af op het display

Frequentie/Duty Cycle-meting

  1. Zet de functieschakelaar op de "HZ/DUTY" positie.
  2. Druk eenmaal op de Hz/DUTY-knop om de Duty Cycle % weer te geven. Door nogmaals op de knop te drukken, wordt het display omgeschakeld naar frequentie (Hz).
  3. Raak met de meetprobes de te testen circuit aan. Zorg ervoor dat u de juiste polariteit in acht neemt (rode draad naar positief, zwarte draad naar negatief).
  4. Lees de waarde af op het display.

Functies

Relatieve knop

De relatieve meetfunctie stelt u in staat om metingen te doen ten opzichte van een opgeslagen referentiewaarde. Er kan een referentiespanning worden opgeslagen en metingen worden verricht in vergelijking met die waarde. De weergegeven waarde is het verschil tussen de referentiewaarde en de gemeten waarde.

  1. Voer de meting uit zoals beschreven in de bedieningsinstructies.
  2. Druk op de "RELATIVE" (RELATIEF) knop om de waarde in het display op te slaan en de "REL"-indicator verschijnt op het display.
  3. Het display geeft nu het verschil aan tussen de opgeslagen waarde en de gemeten waarde.
  4. Druk op de "RELATIVE" (RELATIEF) knop om de relatieve modus te verlaten.

Opmerking: De relatieve functie werkt niet in de frequentiefunctie.

Data Hold-knop

Met de "Data Hold" (Gegevens vasthouden)-functie kan de meter een meting "bevriezen" voor latere referentie

  1. Druk op de "DATA HOLD" (GEGEVENS VASTHOUDEN) knop om het display te "bevriezen", de "HOLD" (VASTHOUDEN) indicator verschijnt.
  2. Druk op de "DATA HOLD" (GEGEVENS VASTHOUDEN) knop om terug te keren naar de normale werking.

Automatische uitschakeling

  1. Om energie te besparen, wordt het display automatisch na 30 minuten uitgeschakeld.
  2. Druk op de "SELECT" (SELECTEREN) knop om het display weer in te schakelen.
  3. Om de automatische uitschakeling te annuleren, zet u de functieschakelaar in de uit-stand. Houd de "SELECT" (SELECTEREN) knop ingedrukt en draai de functieschakelaar naar de gewenste positie en laat de "SELECT" (SELECTEREN) knop na 3 seconden los.

Onderhoud


Om elektrische schokken te voorkomen, dient u de meetsnoeren los te koppelen van elke spanningsbron voordat u het batterijklepje verwijdert.

Om elektrische schokken te voorkomen, mag u uw meter niet gebruiken voordat het batterijklepje op zijn plaats zit en goed vastzit.

Deze MultiMeter is ontworpen om jarenlang betrouwbaar te werken, mits de volgende richtlijnen worden gevolgd:

  1. HOUD DE METER DROOG. Als hij nat wordt, veeg hem dan af.
  2. GEBRUIK EN BEWAAR DE METER BIJ NORMALE TEMPERATUREN. Extreme temperaturen kunnen de levensduur van de elektronische onderdelen verkorten en plastic onderdelen vervormen of smelten.
  3. BEHANDEL DE METER VOORZICHTIG EN ZORGVULDIG. Als u hem laat vallen, kunnen de elektronische onderdelen of de behuizing beschadigd raken.
  4. HOUD DE METER SCHOON. Veeg de behuizing af en toe schoon met een vochtige doek. Gebruik GEEN chemicaliën, reinigingsmiddelen of wasmiddelen.
  5. GEBRUIK ALLEEN NIEUWE BATTERIJEN VAN DE AANBEVOLEN GROOTTE EN HET AANBEVOLEN TYPE. Verwijder oude of zwakke batterijen, zodat ze niet lekken en het apparaat beschadigen.
  6. ALS DE METER VOOR LANGERE TIJD WORDT OPGEBORGEN, moeten de batterijen worden verwijderd om schade aan het apparaat te voorkomen.


Koppel de meetsnoeren los van elke spanningsbron voordat u de achterklep of het batterij-/zekeringklepje verwijdert. Gebruik uw meter pas als de achterbehuizing op zijn plaats zit en goed vastzit.

De batterij vervangen

  1. Verwijder de rubberen holster (indien aanwezig)
  2. Verwijder de Philips-schroef en til de achterbehuizing van de meter.
  3. Vervang de oude batterij door een nieuwe CR2032-knoopcelbatterij.
  4. Plaats de achterklep terug en draai de schroef vast.

Specificaties

Elektrische specificaties

Functie Bereik Nauwkeurigheid
DC-spanning

 400,0mV (0,7% rdg + 3d)
4,000V, 40,00V, (1,0% rdg + 3d)
400,0V, 500V (1,3% rdg + 3d)
AC-spanning
(40-400Hz)		 4,000V, 40,00V (1,0% rdg + 10d)
400,0V, 500V (2,3% rdg + 5d)
DC-stroom
 40,00mA (2,0% rdg + 5d)
400,0mA
AC-stroom
(50-60 Hz)		 40,00mA (2,5% rdg + 10d)
400,0mA
Weerstand 400,0, 4,000k,
40,00k, 400,0k		 (2,0% rdg + 5d)
4,000M (5,0% rdg + 5d)
40,00M (10,0% rdg + 5d)
Capaciteit


 4,000nF (5,0% rdg+0,3nF)
40,00nF (5,0% rdg + 30d)
400,0nF (3,0% rdg + 15d)
4,000µF, 40,00µF,
200,0µF		 (10,0% rdg + 15d)
Frequentie 9,999Hz, 99,99Hz,
999,9Hz, 9,999kHz,
99,99kHz, 999,9kHz,
10MHz		 (2,0% rdg + 5d)
Duty Cycle 0,1-99% (2,0% rdg + 5d)

Maximale ingangsspanning 500V AC/DC
Ingangsgevoeligheid, (frequentiebereiken) 10Vrms min. <9,999KHz; 40Vrms min. >99,99KHz
Diodetest Teststroom 1mA max., open circuitspanning van 1,5V typisch
Continuïteitscontrole Hoorbaar signaal als de weerstand < 60
Display 4000 tellingen 3 ¾ digit LCD
Overbereikaanduiding LCD toont "OL"
Polariteit Minteken (-) voor negatieve polariteit.
Indicatie batterij bijna leeg "BAT"-symbool geeft aan dat de batterij bijna leeg is.
Batterij CR2032 3V Lithium
Bedrijfstemperatuur 0oC tot 40oC (32oF tot 104oF)
Opslagtemperatuur -10oC tot 50oC (14oF tot 122oF)
Gewicht 50g (1.7oz)
Afmetingen 108x56x11.5mm (4.25x2.2x.5")
Standaard IEC1010 CAT II 600V Vervuilingsgraad II, CE-goedgekeurd

U bent als eindgebruiker wettelijk verplicht (Batterijwetgeving) om alle gebruikte batterijen en accu's in te leveren; weggooien bij het huishoudelijk afval is verboden!
U kunt uw gebruikte batterijen / accu's inleveren bij inzamelpunten in uw gemeente of overal waar batterijen / accu's worden verkocht!
Afvalverwerking: Volg de geldende wettelijke bepalingen met betrekking tot de afvalverwerking van het apparaat aan het einde van zijn levensduur

Copyright © 2006 Extech Instruments Corporation. Alle rechten voorbehouden, inclusief het recht op gehele of gedeeltelijke reproductie in welke vorm dan ook.
