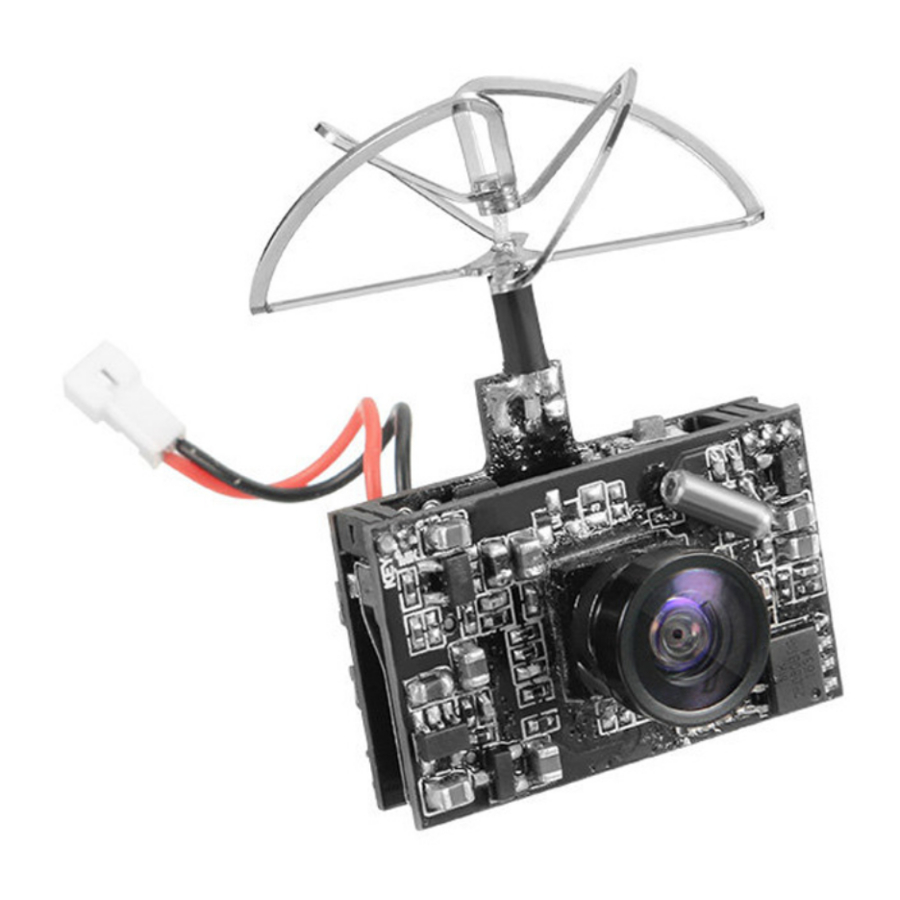

Eachine DVR03 - 4in1 FPV Camera Quadcopter Handleiding

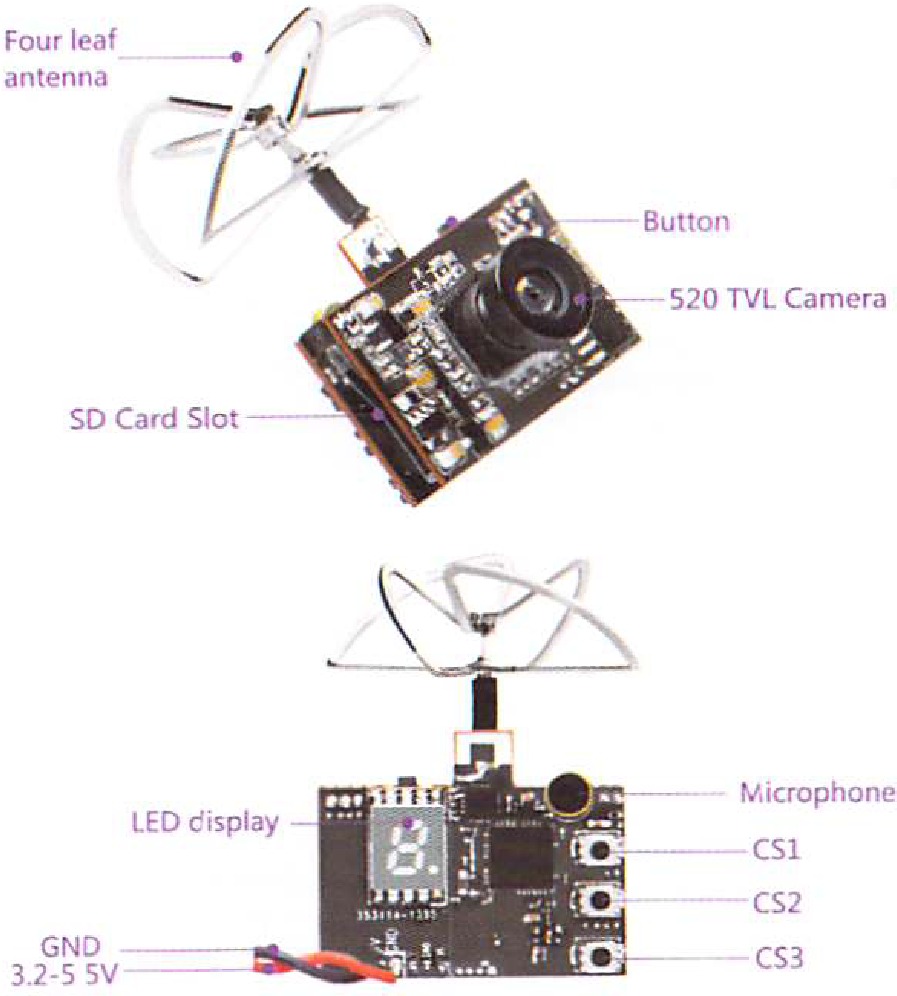

Overzicht

5.8GHz 72CH FPV-zender + 520TVL FPV-camera + Vierbladige antenne + DVR

Specificaties en parameters

• Uitgangsvermogen: 0/25mW/50mW/200mW instelbaar (Stel het uitgangsvermogen in op 0 om frequentie-interferentie te vermijden)
• Ingangsvermogen: 3.2—5.5V
• Stroomverbruik:
  640mA-330mA(25mW)
  730mA-41 OmA(50mW)
  860mA-553mA(200mW)
• Cameraresolutie: 520TVL
• Videosysteem: NTSC/PAL
• Minimale verlichting: 1 lux
• Gezichtsveld: 120°FOV
• Sensor: 1/4" kleuren-CMOS
• Videoformaat: AVI
• Opnameresolutie: 1280 x 720P @ 30fps
• Fotoformaat: JPG
• AV-uitgang: 640 x 480
• Micro SD-kaart: Max. 32GB( CLASS10)
• Bedrijfstemperatuur: -10 60 graden C
• Antenneafmetingen: 22 mm x 29 mm diameter
• Antenne: 4-lobbig rechtshandig circulair gepolariseerd
• Frequentie: 5.8GHz 9 banden 72 kanalen, met Raceband: 5325-5945 MHZ
• Afmeting: 30.3*18.04mm(L*B)
• Gewicht: 6.8g

Bedieningsinstructie

De menu-instellingen

1. Druk tijdens het opnemen van video's op de CS2-toets om de video-opname te beëindigen, houd CS2 lang ingedrukt om het instellingenmenu te openen.
   Houd CS2 nogmaals lang ingedrukt om het menu te verlaten en terug te keren naar de hoofdpagina.
2. Als de video-opname is gestopt, drukt u kort op + houdt u de CS2-toetsen lang ingedrukt om de menufunctie te openen, druk op CSI en CS3 om omhoog en omlaag te kiezen. Houd CS2 lang ingedrukt om het menu te verlaten en terug te keren naar de hoofdpagina.

Video-opname

1. Plaats de SD-kaart, de opnamefunctie wordt automatisch geactiveerd, druk kort op de CS2-toets om de video-opname te beëindigen, druk nogmaals kort op de CS2-toets voor de volgende video-opname.

Video afspelen

Houd CSI lang ingedrukt om de pagina voor het afspelen van video's te openen, druk op CSI en CS3 om omhoog en omlaag te kiezen, druk op de CS2-knop om af te spelen en te pauzeren, houd CSI lang ingedrukt om het afspelen van de video te verlaten en terug te keren naar de hoofdpagina

CH FR en het vermogen aanpassen

1. Schakel de vtx in, de blauwe LED geeft 0 weer, wat aangeeft dat de vtx is ingeschakeld, maar dat deze zich in de uit-stand bevindt zonder enige transmissie.
2. Druk kort op de knop om het kanaal (CH) te wijzigen, de digitale weergave verandert synchroon. De digitale weergave verandert cyclisch van 1 naar 8.
3. Houd de knop 2 seconden ingedrukt totdat de digitale weergave flikkert. Druk vervolgens kort op de knop om de frequentieband (FR) te wijzigen, de digitale weergave verandert synchroon. De digitale weergave verandert cyclisch van A, b. E, F, r, U. o, L, H.
4. Houd de knop 5 seconden ingedrukt totdat de digitale weergave flikkert. Druk vervolgens kort op de knop om het vermogen te wijzigen, 25mW/50mW/200mW (één streepje staat voor 25mW, twee streepjes staan voor 50mW en drie streepjes staan voor 200mW),
5. 5 seconden na het instellen flikkeren CH, FR en het vermogen afwisselend.

Let op: de vtx heeft geheugen voor instellingen. Herhaal de bovenstaande stappen om de instellingen te wijzigen

Frequentie- en kanaalfrequentietabel

www.seachine.com
