Emerson SR400, SR401 - Handleiding afstandsbediening

Kenmerken

Modelnummer SR400

• 4-Snelheden Handheld Zender
• Enkele Lamp
• Geleverd met Ontvanger
• Inclusief Schakelaar voor Dimmerselectie

Modelnummer SR401

• 4-Snelheden Handheld Zender
• Enkele Lamp
• Gebruik met SR400 of SW405
• Inclusief Schakelaar voor Dimmerselectie

Lees alle instructies zorgvuldig door vóór de installatie. Bewaar deze handleiding voor toekomstig gebruik.

Veiligheidsinstructies

Om brand, elektrische schokken en ernstig persoonlijk letsel te voorkomen, dient u alle instructies zorgvuldig op te volgen.

1. Lees uw handleiding zorgvuldig door voordat u de afstandsbediening installeert. Bewaar de handleiding voor toekomstig gebruik.
2. Wees voorzichtig met de ventilator en de bladen bij het installeren van de ontvanger in de plafondkap. Schakel, voordat u de ventilator of de ontvanger installeert of onderhoudt, de stroom uit op het servicepaneel en vergrendel de ontkoppelingsmiddelen van het servicepaneel om te voorkomen dat de stroom per ongeluk wordt ingeschakeld. Als de service-ontkoppelingsmiddelen niet kunnen worden vergrendeld, bevestig dan stevig een waarschuwingsapparaat, zoals een label, aan het servicepaneel.

AANVULLENDE VEILIGHEIDSINSTRUCTIES VOOR INSTALLATIE

1. Om mogelijke elektrische schokken te voorkomen, dient u ervoor te zorgen dat de elektriciteit is uitgeschakeld bij de hoofdzekering of stroomonderbreker voordat u gaat bedraden.
2. Zorg ervoor dat er geen blanke draden buiten de draadconnectoren blootliggen.
3. Alle bedrading moet voldoen aan de nationale en lokale elektriciteitsvoorschriften.
4. Volg de aanbevolen instructies voor de juiste manier van bedraden van uw nieuwe afstandsbediening. Als u van mening bent dat u niet voldoende kennis of ervaring hebt met elektrische bedrading, laat uw afstandsbediening dan installeren door een erkende elektricien. Alle elektrische werkzaamheden die niet in deze handleiding worden beschreven, moeten worden uitgevoerd door een erkende elektricien.

Algemeen

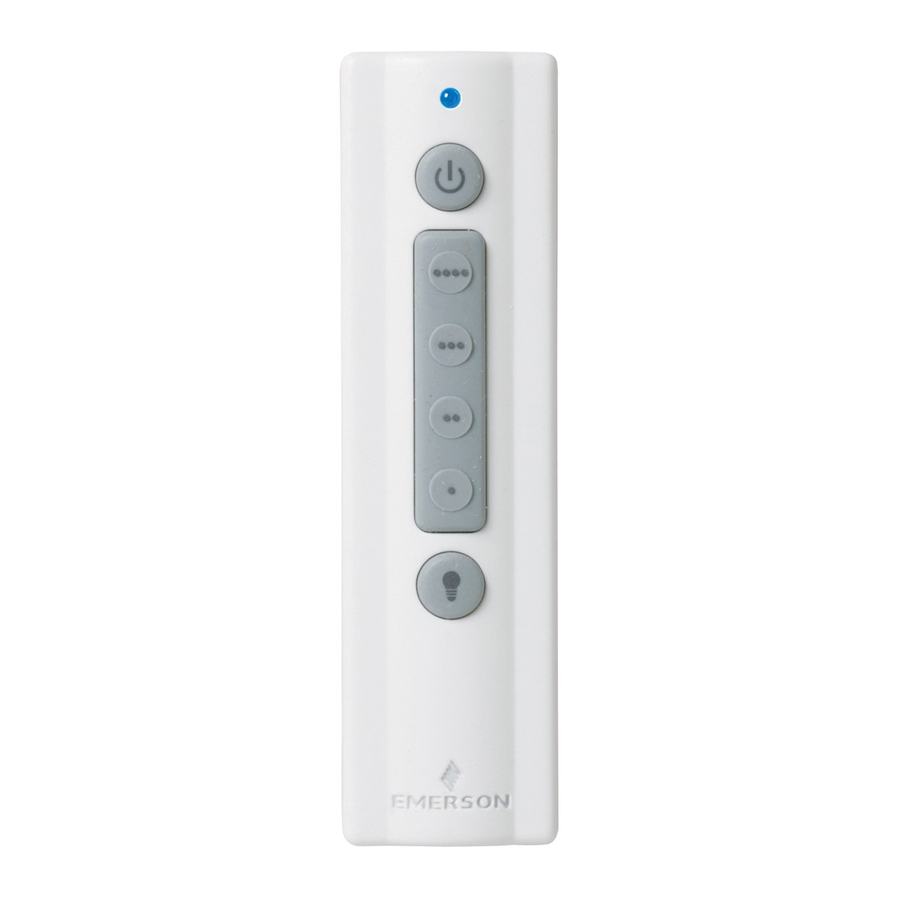

Uw Emerson Plafondventilator/Lamp Afstandsbediening bestaat uit een handheld zender en een ontvanger die onder de plafondkap van de ventilator is gemonteerd. De afstandsbediening is ontworpen om de snelheid van uw plafondventilator en de lichtintensiteit afzonderlijk te regelen. Er zijn vier drukknoppen (^., ^.., ^..., ^....) om de ventilatorsnelheid in te stellen en de ventilator uit te schakelen (off). De lichtknop ( ) schakelt het licht aan (on) en uit (off) en regelt de lichtintensiteit. Het rode indicatielampje brandt wanneer een knop wordt ingedrukt, wat aangeeft dat de batterij goed is.

De zender van de afstandsbediening wordt gevoed door twee AAA alkalinebatterijen (niet inbegrepen). Om mogelijke schade te voorkomen als de batterijen zouden lekken, dient u de batterijen te verwijderen wanneer de afstandsbediening gedurende langere tijd niet wordt gebruikt.

Codeschakelaars in de zender kunnen in 32 verschillende posities worden ingesteld. Als uw ventilator en lamp aan en uit gaan zonder dat u uw afstandsbediening gebruikt, kan dit worden veroorzaakt door interferentie van andere afstandsbedieningen, zoals garagedeuropeners, autoalarmen of beveiligingssystemen. Om dit op te lossen, wijzigt u eenvoudigweg de combinatiecode in uw zender.

Vooraf ingestelde geheugenfunctie

Uw Emerson-ontvanger is uitgerust met een vooraf ingestelde geheugenfunctie. Als de wisselstroomtoevoer naar de ontvanger via een wandschakelaar loopt, onthoudt de afstandsbediening de lichtintensiteit en de ventilatorsnelheid wanneer de schakelaar wordt uitgeschakeld (OFF). Wanneer de schakelaar weer wordt ingeschakeld (ON), hervatten de lamp en ventilator de werking zoals ze waren voordat de schakelaar werd uitgeschakeld (OFF).

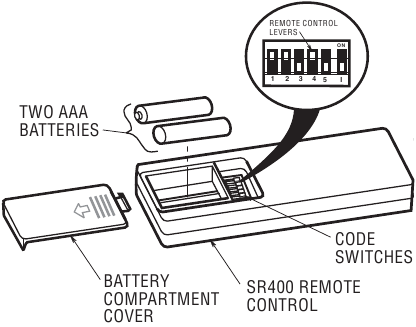

Installatie van de batterij

1. Verwijder het batterijklepje door stevig onder de pijl te drukken en het klepje van de afstandsbediening af te schuiven.

2. Plaats twee AAA alkalinebatterijen.

De werkfrequentie van de zender instellen

Uw zender van de afstandsbediening heeft codeschakelaars die in een van de 32 mogelijke codecombinaties moeten worden ingesteld. De vijf hendels (genummerd 1, 2, 3, 4 en 5) op de schakelaars zijn in de fabriek ingesteld in de AAN (omhoog) positie (ON). Gebruik deze instelling niet. Wijzig de schakelaarinstellingen als volgt:

1. Schuif de vijf schakelaarhendels in de afstandsbediening (zender) naar uw keuze van AAN (omhoog) (ON) of omlaag posities. Gebruik een balpen of kleine schroevendraaier en schuif de hendels stevig omhoog of omlaag.
2. Wanneer de stroom is hersteld na installatie van de wandbediening, houdt u de ventilator UIT-knop (OFF) ( ) 3 tot 5 seconden ingedrukt om de code in de ontvanger in te stellen.
3. De zesde schakelaar gemarkeerd met ON en I is voor het dimmen van lichten: Zet de schakelaar op ON om het dimmen van de lichten mogelijk te maken. Zet de schakelaar op I voor het niet dimmen van de lichten, zoals voor TL-lampen.

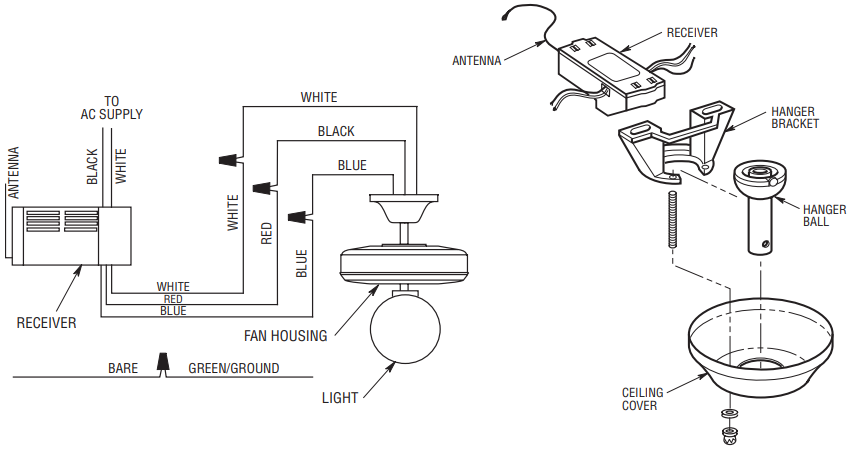

Installatie van de ontvanger

Om mogelijke elektrische schokken te voorkomen, dient u ervoor te zorgen dat de elektriciteit is uitgeschakeld bij de hoofdzekering of stroomonderbreker voordat u de ontvanger installeert.

1. Nadat de elektriciteit is uitgeschakeld bij de hoofdzekeringkast of stroomonderbreker, verwijdert u de plafondkap van de ophangbeugel.
2. Koppel de voedingsbedrading naar de ventilator los door de draadconnectoren te verwijderen. Koppel de groene/blanke aardingsdraden niet los.
3. Sluit de zwarte voedingsdraad aan op de zwarte draad van de ontvanger (AC IN L). Sluit de witte voedingsdraad aan op de witte draad van de ontvanger (AC IN N). Gebruik alleen vermelde draadconnectoren (meegeleverd) om verbindingen te maken.

4. Sluit de witte draad van de ontvanger (TO MOTOR N) aan op de witte draad van de ventilator. Sluit de rode draad van de ontvanger (TO MOTOR L) aan op de zwarte draad van de ventilator. Sluit de blauwe draad van de ontvanger (FOR LIGHT) aan op de blauwe draad van de ventilator.

Als er geen lamp op uw plafondventilator zit, sluit dan de blauwe draad op de ontvanger af met een draadconnector.

5. Duw de aangesloten draden omhoog in de aansluitdoos en plaats de ontvanger in de ophangbeugel boven de ophangkogel. Leg de antennedraad bovenop de ontvanger.
6. Installeer de plafondkap opnieuw en herstel de elektrische stroom naar het circuit.

Bediening

De ventilatorinstallatie moet voltooid zijn, inclusief de installatie van de ventilatorbladen, voordat de afstandsbediening wordt getest.

Uw afstandsbediening heeft de volledige controle over uw ventilator en lamp.
OPMERKING: Stel, voordat u de ventilator en lamp vanaf de afstandsbediening bedient, de ventilatorsnelheid in op HOOG ( ^.... ) en schakel de lamp AAN (ON) ( ).

1. Om de gewenste ventilatorsnelheid in te stellen, drukt u op een van de vier knoppen (^., ^.., ^..., ^....) om uw ventilator van lage naar hoge snelheden te bedienen.
2. Om het downlight in te schakelen (on), drukt u op de ( ) knop en laat u deze los. Het licht gaat aan (on) met de eerder geselecteerde lichtintensiteit.
3. Om de intensiteit van het licht te variëren, houdt u de ( ) knop ingedrukt totdat de gewenste lichtintensiteit is bereikt, en laat u vervolgens de knop los.
   Opmerking: Bij het inschakelen (on) van het licht, gaat het licht aan (on) met de eerder geselecteerde lichtintensiteit.

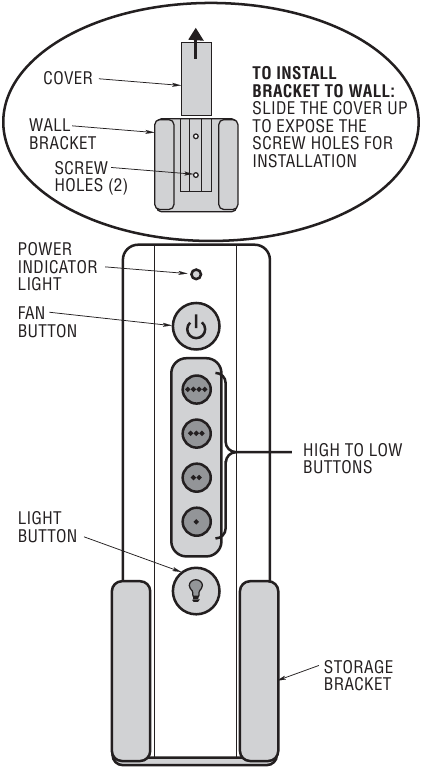

Installatie van de opbergbeugel

Er wordt een opbergbeugel meegeleverd voor het vasthouden van uw afstandsbediening wanneer deze niet in gebruik is. Als u de beugel wilt gebruiken, installeer deze dan op een muur die uit de buurt is van overmatige hitte of vochtigheid.

Probleemoplossing

Ventilator/Lamp werkt niet

• Controleer of de snelheidsschakelaar op de ventilator is ingesteld op HOGE (^....) snelheid.
• Controleer of de lichtschakelaar aan (on) staat.
• Controleer of de batterij goed is (het stroomindicatielampje moet oplichten wanneer een knop wordt ingedrukt).
• Controleer of de ontvanger correct is bedraad.
• Controleer of de codeschakelaars in de afstandsbediening en de ontvanger in dezelfde positie staan.

Kort bereik

• Als de afstandsbediening de ventilator bedient wanneer deze zich dichtbij bevindt, maar deze niet op een afstand van 12 meter bedient, probeer dan de antennedraad buiten de plafondkap te plaatsen.

EMERSON
Air Comfort Products
DIVISION OF EMERSON COMPANY
8100 W. Florissant • St. Louis, MO 63136
