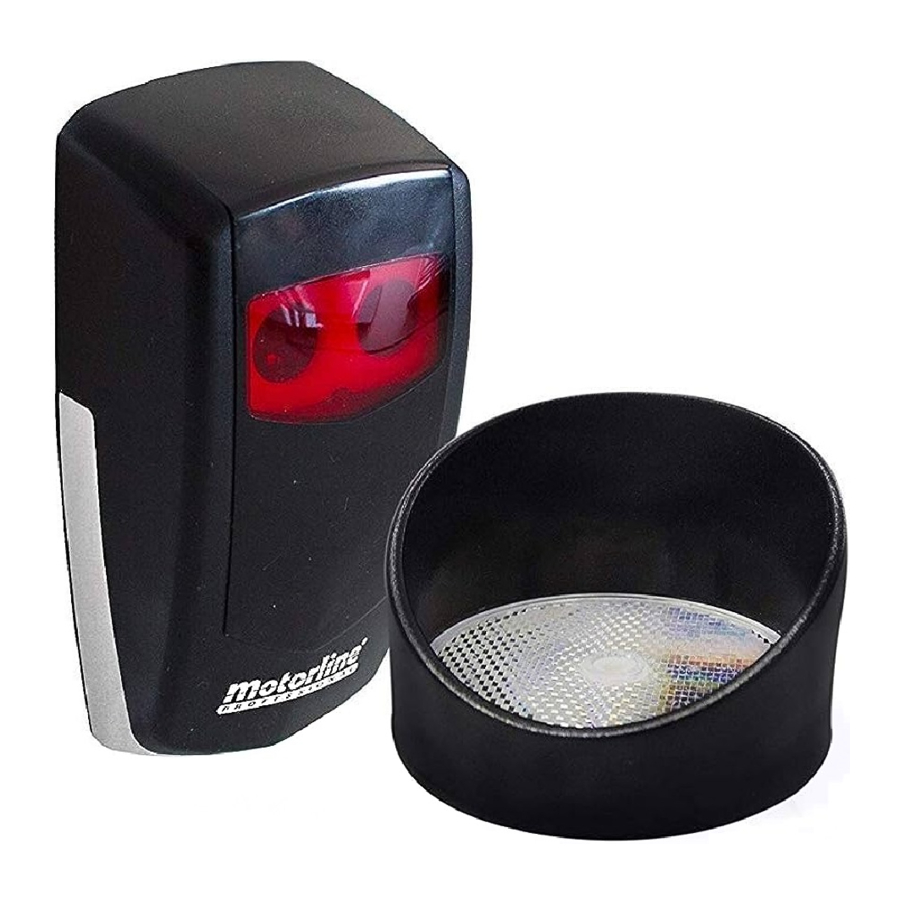

Motorline professional MFE - Handleiding meetinstrument
Inhoud

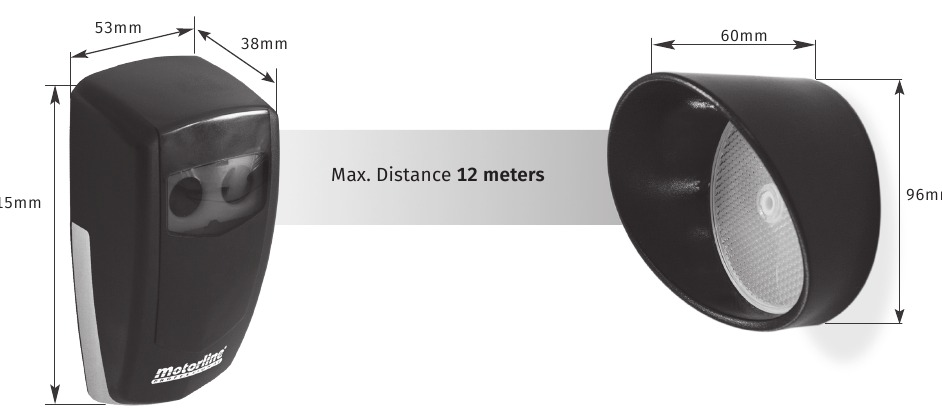

AFMETINGEN

TECHNISCHE KENMERKEN
| Voeding | 36Vdc/24Vac |
| Verbruik | 50mA |
| Afstand | 12 meter |
| Werktemperatuur | -25°C ~ +65°C |
| Relaiscapaciteit | "Volt-vrije contacten" |
| Beschermingsgraad | IP54 |
| Polarisatiefilter | Deze functie voorkomt reflecties veroorzaakt door reflecterende objecten. |
LED's
| Rood | Oranje | Groen | Signaalsterkte |
| ![]() | ![]() | Geen signaal |
| | | Laag |
| ![]() | ![]() | Gemiddeld |
| | | Hoog |
OPEN DE FOTO-ELEKTRISCHE CEL

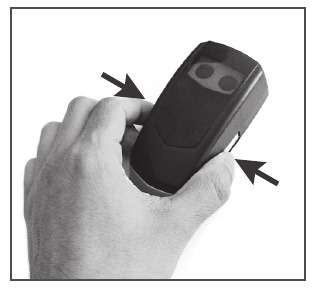

- Druk op het chromen deel in de aangegeven gebieden op de afbeelding.
![Motorline professional - MFE - OPEN DE FOTO-ELEKTRISCHE CEL - Stap 1 OPEN DE FOTO-ELEKTRISCHE CEL - Stap 1]()

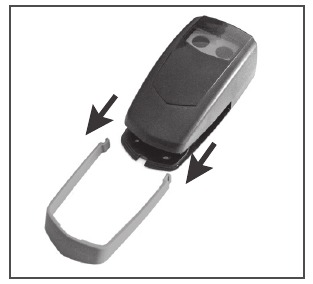

- Schuif het chromen deel.
![Motorline professional - MFE - OPEN DE FOTO-ELEKTRISCHE CEL - Stap 2 OPEN DE FOTO-ELEKTRISCHE CEL - Stap 2]()

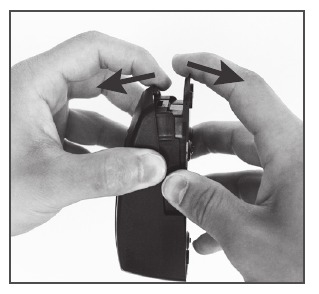

- Open de foto-elektrische cel door de stukken van het onderste deel te scheiden.
![Motorline professional - MFE - OPEN DE FOTO-ELEKTRISCHE CEL - Stap 3 OPEN DE FOTO-ELEKTRISCHE CEL - Stap 3]()
DE FOTO-ELEKTRISCHE CEL INSTALLEREN

DE FOTO-ELEKTRISCHE CEL BEVESTIGEN

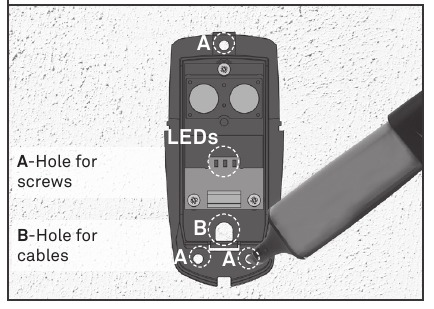

- Plaats de basis van de foto-elektrische cel op de gewenste locatie, zodat de voedingskabel door het gat in de basis gaat.
![Motorline professional - MFE - DE FOTO-ELEKTRISCHE CEL BEVESTIGEN - Stap 1 DE FOTO-ELEKTRISCHE CEL BEVESTIGEN - Stap 1]()

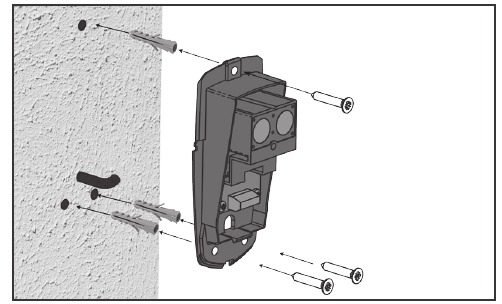

- Markeer de locatie van de 3 bevestigingsgaten en boor de gaten.
- Bevestig de foto-elektrische cel met geschikte bussen en schroeven.
![Motorline professional - MFE - DE FOTO-ELEKTRISCHE CEL BEVESTIGEN - Stap 2 DE FOTO-ELEKTRISCHE CEL BEVESTIGEN - Stap 2]()
- Sluit de draden aan op de printplaat (afbeelding van het bedradingsschema).
- Schakel de foto-elektrische cel in zonder de afdekking van de foto-elektrische cel te plaatsen.
SPIEGELPLAATSING

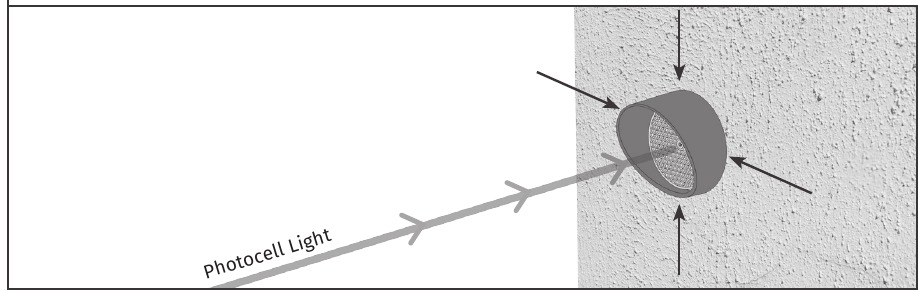

- Plaats de spiegel voor de foto-elektrische cel, met behulp van het licht van de foto-elektrische cel.
![Motorline professional - MFE - SPIEGELPLAATSING - Stap 1 SPIEGELPLAATSING - Stap 1]()

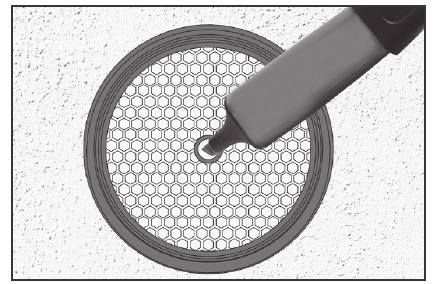

- Maak gebruik van de controlelampjes om de beste locatie voor het bevestigen van de spiegel in te stellen.
- Markeer de locatie van het bevestigingsgat en boor.
![Motorline professional - MFE - SPIEGELPLAATSING - Stap 2 SPIEGELPLAATSING - Stap 2]()

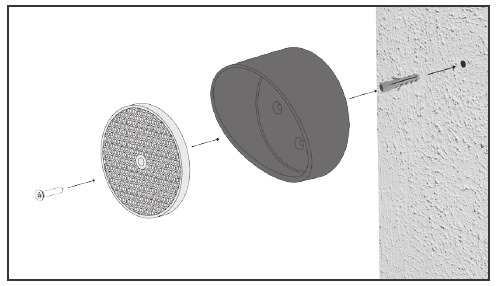

- Bevestig de spiegel met de juiste bus en schroef.
![Motorline professional - MFE - SPIEGELPLAATSING - Stap 3 SPIEGELPLAATSING - Stap 3]()
FOTO-ELEKTRISCHE CEL AFSTEMMEN

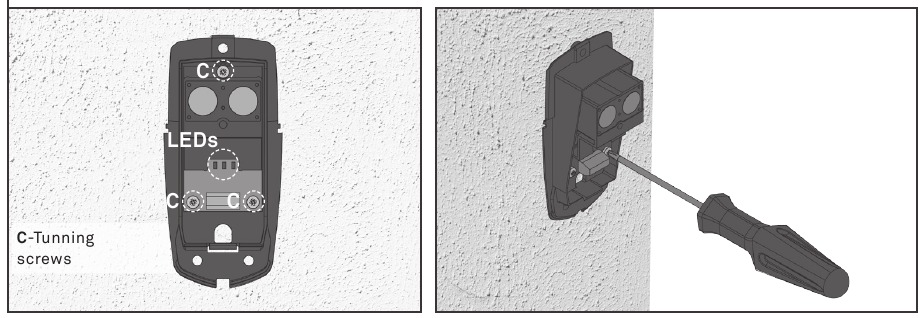

- Als er geen signaal is, of als het signaal laag is, gebruik dan de afstelschroeven om de richting van het licht aan te passen om het signaal te verhogen.
![Motorline professional - MFE - FOTO-ELEKTRISCHE CEL AFSTEMMEN FOTO-ELEKTRISCHE CEL AFSTEMMEN]()

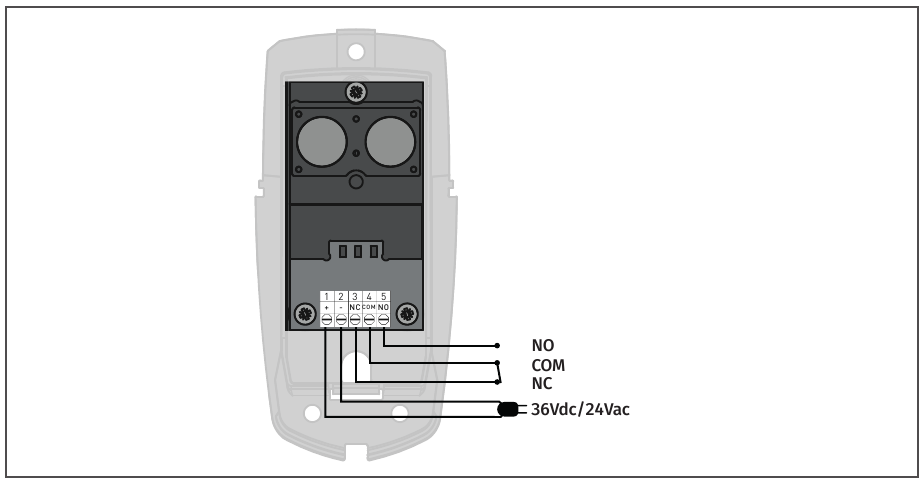

BEDRADINGSSCHEMA

De MFE is ontworpen om elke lichtverstoring te beschermen. Te veel licht kan echter leiden tot onstabiele omstandigheden met de sensor, zoals; sterk zonlicht dat direct of indirect in het gezichtsveld van de sensor wordt gericht of weerkaatst. Het wordt aanbevolen een dergelijke installatie te vermijden.
De aanwezigheid van ijs, sneeuw, mist of rook kan de werking van de foto-elektrische cel belemmeren.
