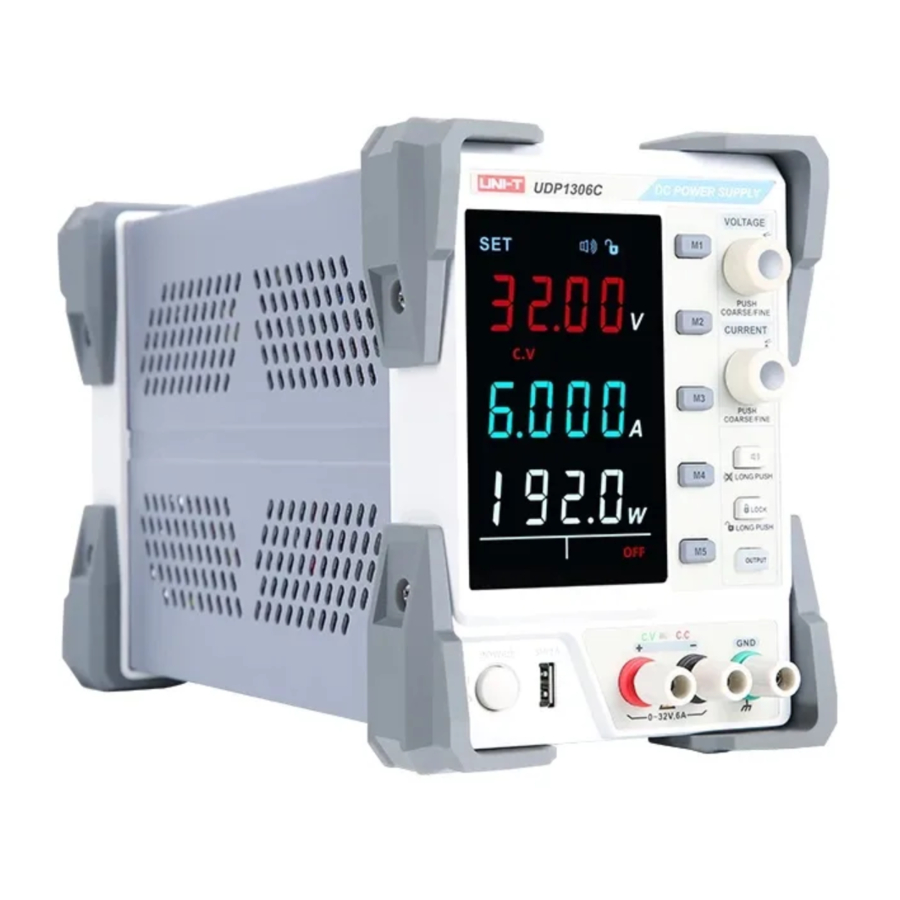

UNI-T UDP1306C - Handleiding voor programmeerbare gestuurde DC-voeding

Veiligheidsinformatie

Belangrijke veiligheidsinstructies moeten worden opgevolgd voor het bedienen en opslaan van de UDP1306C. Lees de volgende instructies zorgvuldig door voordat u de UDP1306C gebruikt, om uw persoonlijke veiligheid te garanderen en ervoor te zorgen dat de UDP1306C zich in de beste werkomgeving bevindt.

	Hoge spanning
	Aardaansluiting

Veiligheidsrichtlijnen

Algemeen

• Blokkeer en isoleer de luchtinlaat en -uitlaat niet
• Vermijd fysieke impact of oneigenlijk gebruik van het instrument
• Ontlaad geen statische elektriciteit op het instrument
• Alleen professionals mogen het instrument openen

AC-ingang

• AC-ingangsspanning: 110V/120V/220V/230V, 50/60Hz
• Sluit de beschermende aardingsdraad aan op de aarde om gevaar voor elektrische schokken te voorkomen.

Type zekering

• Overeenkomend type zekering voor het model:

• Zorg ervoor dat u het juiste type zekering gebruikt voordat u start
• Om brand te voorkomen, vervangt u de zekeringen alleen door zekeringen die voldoen aan het model en de nominale waarde
• Sluit het netsnoer niet aan voordat u de zekering vervangt om elektrische schokken te voorkomen
• Controleer de oorzaak van de doorgebrande zekering voordat u de zekering vervangt

Voeding

AC-ingangsspanning omvat 100V/120V/220V/230V±10%, 50/60Hz. U kunt verschillende ingangsspanningen selecteren via de "AC SELECTOR" op het achterpaneel, afhankelijk van de werkelijke behoeften. Koppel de stroomverbinding los voordat u de ingangsspanning wijzigt.

Introductie van programmeerbare gestuurde DC-voeding

De UDP1306C DC-voeding heeft twee groepen onafhankelijke uitgangen: de instelbare uitgang van 32V/6A, die de constante spanning (CV) en constante stroom (CC) modi heeft, en de vaste uitgang van 5V/2A met beveiligingsfuncties van kortsluiting en overspanning.

Belangrijkste kenmerken

• 4-cijferige spannings- en stroomweergave met hoge precisie
• Overspannings-, overstroom- en overtemperatuurbeveiliging
• Uitgangsspanning/stroominstellingen kunnen worden bekeken
• Afstandsbediening (uitgang AAN/UIT)
• Uitschakelgeheugen
• Toetsenbordvergrendeling
• Intelligente temperatuurgecontroleerde ventilator
• USB-telefoonoplaadinterface
• RS232-programma gestuurde communicatie
• USB-apparaatcommunicatie
• 5 sets gegevensopslag

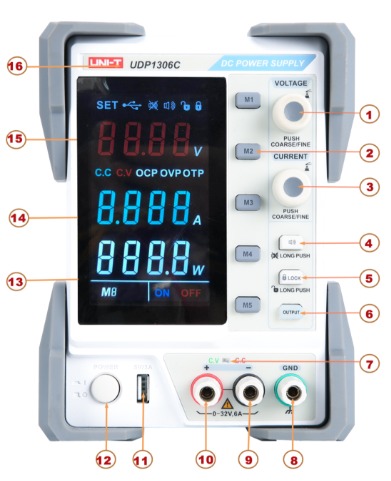

1. Ch1-uitgangsspanningsaanpassingsknop
2. M1-M5-gegevensopslagknop
3. CH1-uitgangsstroomaanpassingsknop
4. Zoemer schakelaar
5. Toetsenbordvergrendeling
6. OUTPUT (UITGANG)-knop
7. Kanaal CV/CC indicator (groen-CV, rood-CC)
8. Groene kanaal verbindingspost (aarde)
9. Zwarte kanaal verbindingspost (negatief)
10. Rode kanaal verbindingspost (positief)
11. USB-interface voor het opladen van mobiele telefoons (5V/2A)
12. Aan/uit-schakelaar
13. Uitgangsvermogen
14. Stroom
15. Spanning
16. Productmodel: UDP1306C

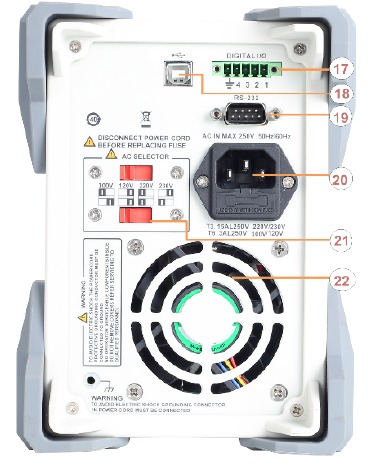

17. Schakelaar voor afstandsbediening
18. USB-apparaatcommunicatie-interface
19. RS232-communicatie-interface
20. Voedingsinterface
21. Spanningsselector
22. Voedingsrooster

Belangrijkste indexparameters

Testomstandigheden: Schakel het apparaat 30 minuten in bij een temperatuur van 25℃±5℃

Functie-introductie

1. Spanning/stroom instellen en uitvoeren
   1. Druk op de VOLTAGE (SPANNING)-knop, de cursor knippert op de CH1-spanningspositie. Druk vervolgens continu op de knop om de cursor te verplaatsen en draai eraan om de spanningswaarde aan te passen.
   2. Druk op de CURRENT (STROOM)-knop, de cursor knippert op de CH1-stroompositie. Druk vervolgens continu op de knop om de cursor te verplaatsen en draai eraan om de stroomwaarde aan te passen.
   3. Druk op de OUTPUT (UITGANG)-knop na het instellen van de benodigde spanning- en stroomwaarden. Het AAN-symbool en de achtergrondverlichting van de OUTPUT (UITGANG)-knop lichten op en de uitvoer van CH1 is ingeschakeld.

Constante spanning/Constante stroom

In de constante spanningsmodus is de uitgangsstroom lager dan de ingestelde waarde, de kanaalindicator is groen (CV) en de spanning is de ingestelde waarde. Als de uitgangsstroom de ingestelde waarde bereikt, schakelt het apparaat over naar de constante stroommodus.

In de constante stroommodus is de uitgangsstroom de ingestelde waarde, de kanaalindicator is rood (CC) en de spanning is lager dan de ingestelde waarde. Als de uitgangsstroom lager is dan de ingestelde waarde, schakelt het apparaat over naar de constante spanningsmodus.

OVP (overspanningsbeveiliging), OCP (overstroombeveiliging) instellen en inschakelen

1. Druk kort op de VOLTAGE (SPANNING)-knop, de cursor knippert continu op de CH1-spanningspositie. Druk continu op de knop om de cursor te verplaatsen en draai eraan om de spanningsdrempelwaarde aan te passen.
   Druk lang op de VOLTAGE (SPANNING)-knop, het OVP-symbool licht op, de spanningsuitgangswaarde keert terug naar nul en OVP is ingeschakeld (als de uitgang is ingeschakeld). Als de uitgangsspanning de ingestelde OVP-limiet overschrijdt, wordt de uitgang uitgeschakeld en knippert het OVP-symbool op het LCD-scherm. Druk nogmaals lang op de VOLTAGE (SPANNING)-knop om OVP uit te schakelen en het OVP-symbool verdwijnt.
2. Druk kort op de CURRENT (STROOM)-knop, de cursor knippert continu op de CH1-stroompositie. Druk continu op de knop om de cursor te verplaatsen en draai eraan om de stroomdrempelwaarde aan te passen.
   Druk lang op de CURRENT (STROOM)-knop, het OCP-symbool licht op, de stroomuitgangswaarde keert terug naar nul en OCP is ingeschakeld (als de uitgang is ingeschakeld). Als de uitgangsstroom de ingestelde OCP-limiet overschrijdt, wordt de uitgang uitgeschakeld en knippert het OCP-symbool op het LCD-scherm. Druk nogmaals lang op de CURRENT (STROOM)-knop om OCP uit te schakelen en het OCP-symbool verdwijnt.

DIGITALE I/O-interface voor afstandsbediening

Om de uitgang en uitschakeling van CH1 op afstand te bedienen, kunt u de pin 1 en 2 van de DIGITALE I/O-terminal kortsluiten of loskoppelen met een kortgesloten draad of een extern relais. De specifieke bewerkingen zijn als volgt:

Wanneer de pin 1 en 2 van de DIGITALE I/O-terminal zijn kortgesloten, is de OUTPUT (UITGANG)-knop uitgeschakeld, wordt de stroomuitgang geforceerd ingeschakeld en verschijnt het AAN-symbool op het LCD-scherm.

Wanneer de kortsluiting wordt opgeheven, wordt de OUTPUT (UITGANG)-knopfunctie hersteld en wordt de uitgang uitgeschakeld, het UIT-symbool verschijnt op het LCD-scherm.

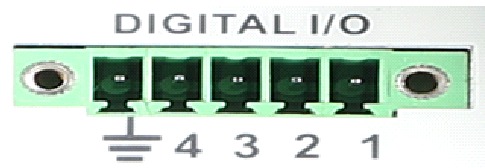

De DIGITALE I/O-terminal wordt weergegeven in de volgende afbeelding:

USB-interfacefunctie

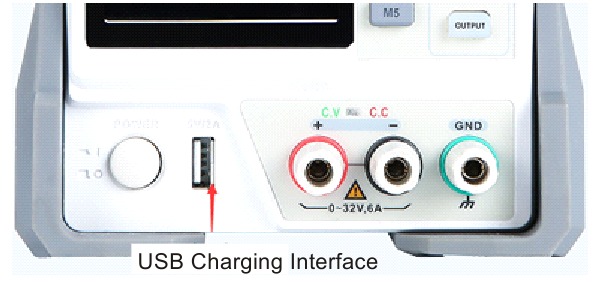

Zoals weergegeven in de afbeelding, is deze interface niet voor communicatie maar alleen voor het opladen van mobiele telefoons, en de uitgang is standaard 5V/2A.

OTP (overtemperatuurbeveiliging) overzicht

In de voeding bevindt zich een thermistor die op het koellichaam is geplaatst, die de maximale warmte heeft. Zodra de voeding uitvalt en de temperatuur van het koellichaam ongeveer 100°C bereikt, wordt OTP geactiveerd, wordt de uitgang uitgeschakeld met het OTP-symbool dat knippert en periodieke pieptonen. De OTP-indicatie stopt wanneer een toets wordt ingedrukt.

M1-M5 Functie-introductie opslaan/oproepen

1. Druk op de VOLTAGE (SPANNING)-knop en draai aan de knop om de spanning naar behoefte aan te passen;
2. Druk op de CURRENT (STROOM)-knop en draai aan de knop om de stroom naar behoefte aan te passen;
3. Druk lang op de M1-knop terwijl de achtergrondverlichting knippert om de M1-instelling op te slaan.
4. Druk kort op M1 om de opgeslagen gegevens op te roepen met de achtergrondverlichting aan en het M1-symbool op het scherm; e. Vergelijkbare bewerking voor M1-M5.

Zoemer aan en uit

Druk lang (>3s) op de BEEP-knop, de achtergrondverlichting is aan en de zoemer is uit. Druk kort op de BEEP-knop, de zoemer is aan;

Toetsenbordvergrendeling

Druk kort op de LOCK (VERGRENDEL)-knop, de achtergrondverlichting van de knop is aan en de toetsenborden zijn vergrendeld.

Druk lang op de LOCK (VERGRENDEL)-knop (>3s), het knoplicht is uit en de toetsenborden zijn ontgrendeld.

Afstandsbediening via interface

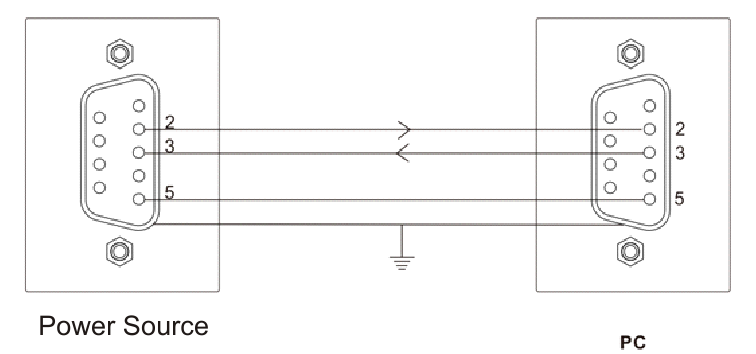

Rs232-interfacedefinitie

De UDP1306C-voeding ondersteunt de communicatie tussen de RS232-interface en de computer op basis van de SCPI-communicatie-instructie. Raadpleeg de programmeerhandleiding voor details.

Accessoires

Oplaadkabel------------------------------1
USB-communicatiekabel---------------1
Kabel voor stroomuitvoer-----------------------1
RS232-communicatiekabel ------------ 1 (optioneel)
