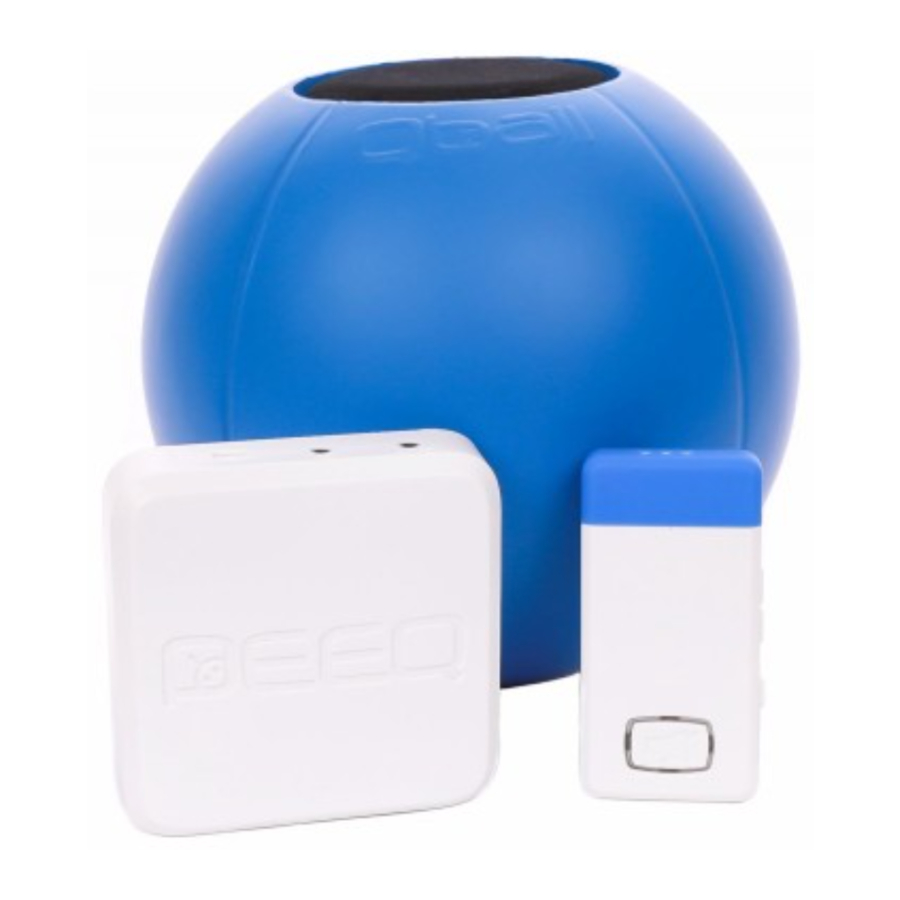

PEEQ Qball - Snelstartgids microfoon

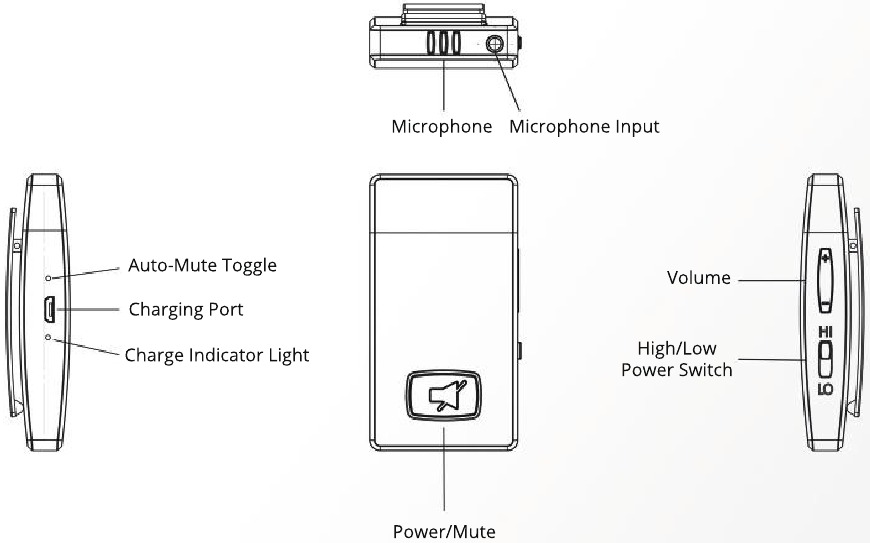

Microfoon diagram

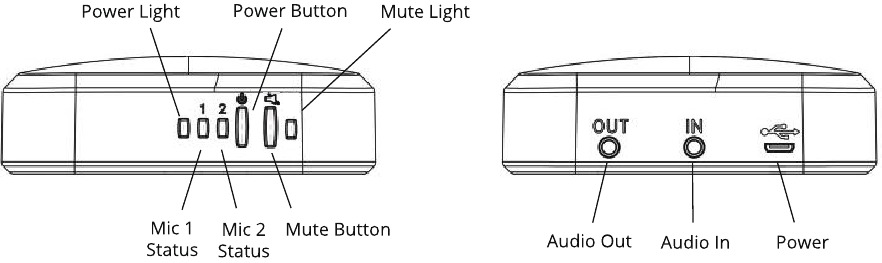

Receiver diagram

1. De microfoon batterij opladen

   1. Sluit de meegeleverde MicroUSB-kabel aan van de wandlader op de oplaadpoort aan de zijkant van de microfoon.
   2. Er verschijnt een rood indicatielampje onder de oplaadpoort, wat aangeeft dat de microfoon aan het opladen is.
   3. Het rode indicatielampje wordt groen zodra de microfoon volledig is opgeladen.
2. De PEEQ Receiver van stroom voorzien

   1. Sluit de meegeleverde MicroUSB-kabel aan van de wandlader op de stroompoort aan de achterkant van de PEEQ Receiver.
3. Uw luidsprekers aansluiten

   1. Steek één kant van de meegeleverde 3,5 mm aux-kabel in de "OUT"-poort aan de achterkant van de PEEQ Receiver.
   2. Sluit de andere kant van de meegeleverde 3,5 mm aux-kabel aan op uw luidspreker of versterker.
      **Zorg ervoor dat de aux-kabel helemaal in de PEEQ Receiver is geduwd. Als de kabel niet helemaal is aangesloten, kan dit tijdens gebruik een "brommend" geluid veroorzaken.**
      Let op: Voor aansluiting op bureauluidsprekers of voor videoconferenties, zie de alternatieve installatie-instructies.
4. De PEEQ Receiver inschakelen

   1. Houd de aan/uit-knop aan de voorkant van de PEEQ Receiver ingedrukt totdat het blauwe lampje onder de "1" en "2" aangaat (dit kan ongeveer vijf (5) seconden duren).
   2. De blauwe lampjes beginnen te knipperen, wat aangeeft dat de PEEQ Receiver op zoek is naar een gekoppelde microfoon.
5. De microfoon inschakelen

   1. Houd de aan/uit/mute-knop aan de voorkant van de microfoon ingedrukt totdat het lampje aangaat. (dit kan ongeveer drie (3) seconden duren).

6. Bevestig de microfoonkoppeling

   De microfoon en PEEQ Receiver zijn in de fabriek gekoppeld en maken automatisch verbinding.
   1. Controleer of het knipperende blauwe lampje op de microfoon en het knipperende blauwe lampje onder "1" op de PEEQ Receiver zijn veranderd in een constant blauw lampje.
   2. Als u een tweede microfoon hebt, herhaalt u de stappen 5-7. Controleer voor stap 7.2 of het knipperende blauwe lampje onder "2" op de PEEQ Receiver is veranderd in een constant blauw lampje.
      Let op: Het knipperende blauwe lampje onder "2" blijft knipperen - dit is normaal. De Receiver is op zoek naar een tweede microfoon om mee te synchroniseren. Als u maar één microfoon hebt, blijft deze knipperen.
7. Het microfoonvolume aanpassen

   1. Pas het volume aan met de volumeknop aan de zijkant van de microfoon.
   2. Pas indien nodig het volume op uw luidsprekers of versterker aan op het gewenste volume.

8. De Qball openen

   1. Draai de zwarte microfoonafdekking 1/8ste slag tegen de klok in en trek hem eruit.

9. Microfoon plaatsen

   1. Verplaats de clip in de bal en plaats de microfoon met de blauwe rubberen grip naar boven gericht.
   2. Zorg ervoor dat de clip stevig over de microfoon past.
   3. Plaats de afdekking terug en draai deze met de klok mee totdat deze op zijn plaats klikt.
      Let op: Als u de microfoon ondersteboven plaatst (blauwe rubberen grip naar beneden gericht), wordt de geluidskwaliteit negatief beïnvloed.

10. Microfoon dempen en uitschakelen

    1. Om de microfoon te dempen, drukt u op de aan/uit/mute-knop aan de voorkant van de microfoon. Druk er nogmaals op om de demping op te heffen.
    2. Om de microfoon uit te schakelen, houdt u de aan/uit/mute-knop drie (3) seconden ingedrukt en laat u deze los.

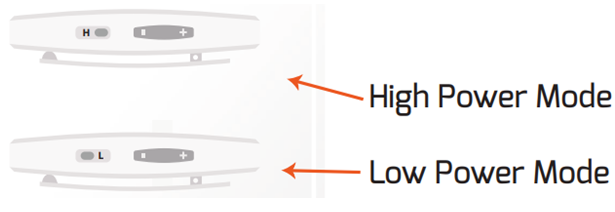

11. Het bereik op de microfoon aanpassen

    1. Schakel de schakelaar aan de zijkant van de microfoon om de energiestand te formatteren.
       Hoge energiestand: Deze modus verhoogt het bereik tot maximaal 23 meter, terwijl de batterijduur wordt verkort.
       Lage energiestand: Deze modus verlaagt het bereik, terwijl de batterijduur wordt verlengd tot maximaal 10 uur.

Let op: Bij het aansluiten van meerdere Qballs op één locatie raden we ten zeerste aan om de microfoon in de lage energiestand te houden

Ondervindt u problemen met het koppelen van uw microfoon en Receiver? Ga naar http://buyqball.com/support/pair voor koppelingsinstructies.

Automatisch dempen

De Qball wordt automatisch gedempt wanneer deze wordt gegooid om luide dreunen over de luidsprekers te voorkomen. De functie voor automatisch dempen kan worden in- en uitgeschakeld door een paperclip in het gaatje boven de oplaadpoort op de microfoon te steken en snel op de interne knop te drukken.

Automatische slaapstand

Om de batterij te sparen, gaat de microfoon automatisch in de standby-modus als er gedurende 15 minuten geen beweging wordt gedetecteerd. Om de Qball uit de slaapstand te halen, hoeft u hem alleen maar even te schudden. Als er gedurende twee uur geen beweging wordt gedetecteerd, schakelt de microfoon zichzelf volledig uit. De functie voor automatische slaapstand kan worden in- en uitgeschakeld door een paperclip in het gaatje boven de oplaadpoort op de microfoon te steken en de interne knop 2 seconden ingedrukt te houden. De lampjes aan de voorkant van de microfoon knipperen afwisselend om aan te geven dat de modus is gewijzigd. Zowel groene als blauwe lampjes geven aan dat de automatische slaapstand is ingeschakeld, alleen blauwe lampjes geven aan dat de automatische slaapstand is uitgeschakeld.

Alternatieve installatie-instructies

Videoconferentie

De PEEQ Receiver kan op een computer worden aangesloten voor gebruik met videoconferentiesoftware (Skype, Hangoouts enz.) als uw computer is uitgerust met een speciale microfooningang. De meeste nieuwere laptops zijn uitgerust met een gecombineerde hoofdtelefoon-/microfoonaansluiting waarvoor een extra adapter nodig is om met de PEEQ Receiver te werken. We raden de Audio Technica ATR2USB-adapter aan.

Desktop computer luidsprekers

Als u de PEEQ Receiver aansluit op uw bureauluidsprekers, koppelt u eenvoudigweg de bureauluidsprekers los van uw computer en sluit u ze rechtstreeks aan op de "OUT"-poort aan de achterkant van de PEEQ Receiver. Sluit vervolgens een uiteinde van de meegeleverde 3,5 mm aux-kabel aan op de "IN"-poort aan de achterkant van de PEEQ Receiver en sluit het andere uiteinde aan op de audio-aansluiting op uw computer. Hierdoor wordt audio van zowel de computer als de Qball mogelijk zonder dat u van kabels hoeft te wisselen.

Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen te nemen.
Richt de ontvangende antenne opnieuw of verplaats deze.
Vergroot de afstand tussen de apparatuur en de ontvanger.
Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten. Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Alle wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de fabrikant, kunnen uw bevoegdheid om deze apparatuur te bedienen ongeldig maken.

Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. dit apparaat moet alle interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download PEEQ Qball - Snelstartgids microfoon
