Qbic Technology TD-0350 - Snelstartgids Panel-pc

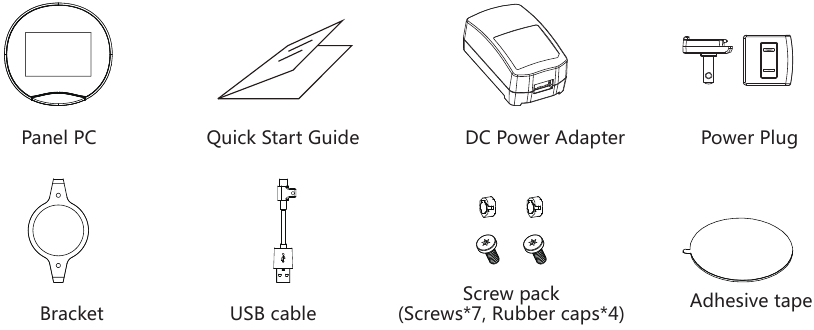

Inhoud

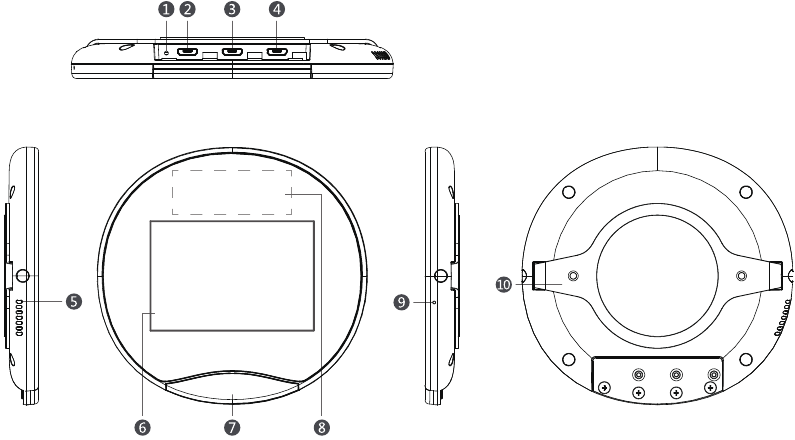

Indicatie
- Resetknop
- ADB
- DC 5V IN
- USB
- Luidspreker
- Touchscreen
- Led-indicatielampje
- NFC
- Microfoon
- Beugel
Installatie
Kabelaansluiting

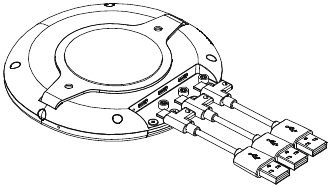

Stap 1
Steek de USB-kabel in de USB-poort
Stap 2
Draai de schroeven vast om de USB-kabels vast te zetten.
Installatie van de oppervlaktebeugel
Stap 1
Installeer de beugel op het oppervlak
Schroefspecificaties: KA4*14, diameter: 7 mm
(Schroeven worden niet meegeleverd)
Stap 2
Monteer de panel-pc op de beugel
Stap 3
Draai de schroeven vast. De locaties worden weergegeven in de bovenstaande afbeelding.
Schroefspecificaties: M2*5 (T6)
(schroefpakket)
Stap 4
Bedek de schroeven met rubberen dopjes.
Installatie van de zelfklevende beugel
Stap 1
Lamineer de lijm op de achterkant van de beugel
Stap 2
Installeer de beugel in de sleuf van de panel-pc (aan de achterkant)
Stap 3
Draai de schroeven vast en bedek ze met rubberen dopjes
Schroefspecificaties: M2*5 (T6)
(schroefpakket)
Stap 4
Verwijder de lijm en bevestig de panel-pc op een glad en schoon oppervlak
* Installeer en gebruik dit product in strikte overeenstemming met de instructies.
Ga naar deze link voor de handleiding voor software-installatie.
http://www.qbictechnology.com/support
Qbic Technology Co.,Ltd.
26F-12, No.99.Sec.1, Xintai 5th Rd., Xizhi Dist., New Taipei City 221, Taiwan(R.O.C)
Tel: 886-2-2697-2000 FAX: 886-2-2697-2868
