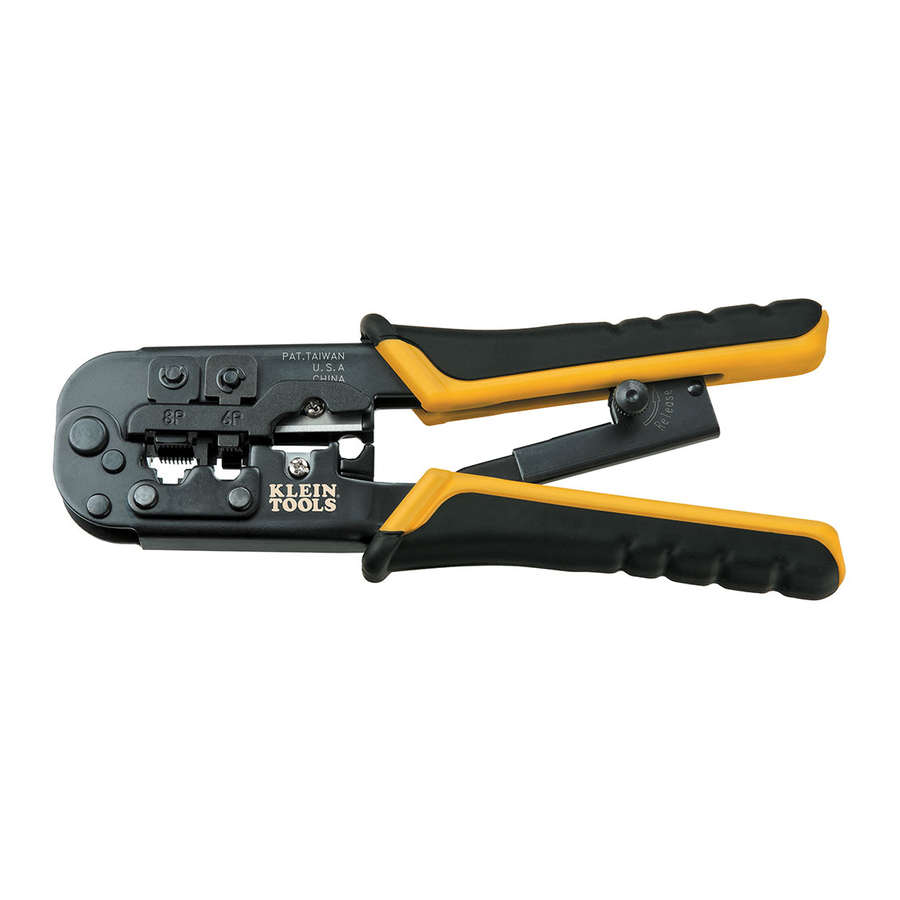

Klein Tools VDV226-011 - Handmatige ratel-modulekrimper/stripper

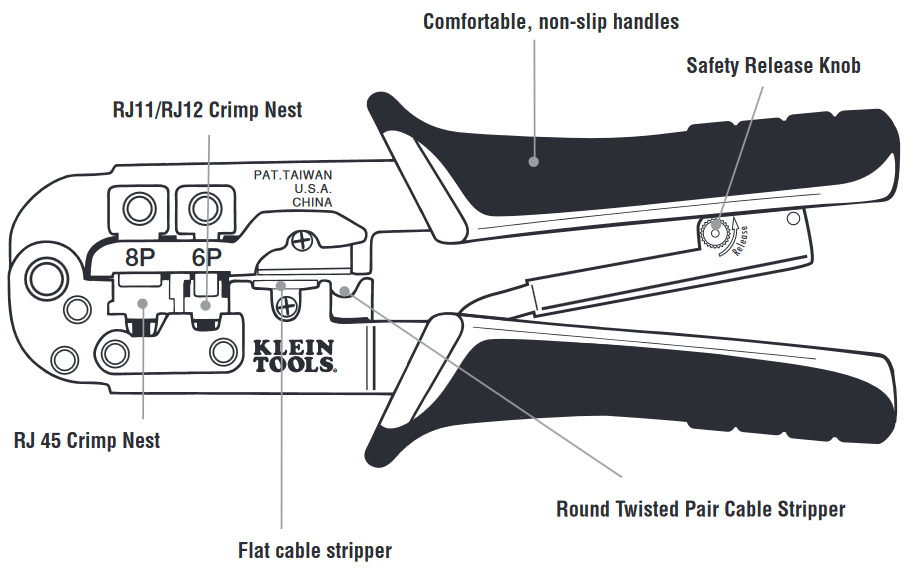

Voorzijde van de tool

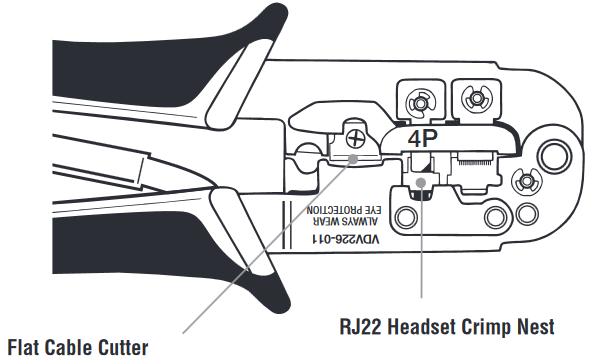

Achterzijde van de tool

VEILIGHEIDSONTGRENDELING RATEL

Draai de veiligheidsontgrendelingsknop voorzichtig tegen de klok in om het ratelmechanisme te ontgrendelen.
(TIP: Om de rotatie van de veiligheidsontgrendelingsknop te vergemakkelijken, vermindert u de spanning op de handgreep door de handgrepen lichtjes samen te knijpen terwijl u de veiligheidsontgrendelingsknop draait.)

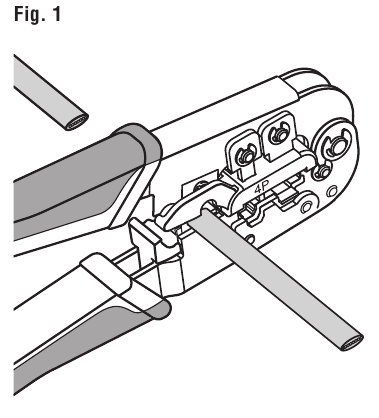

KABEL KNIPPEN

1. Open de tool volledig door de handgrepen volledig samen te knijpen om het ratelmechanisme te ontgrendelen.
2. Met de tool in de open positie, steekt u de kabel in de kabelknipholte aan de achterkant van de tool.
3. Om de kabel te knippen, knijpt u de handgrepen voorzichtig volledig samen door een complete ratelcyclus.
4. Wanneer de knipcyclus is voltooid, wordt het ratelmechanisme ontgrendeld en gaan de bekken open.
5. Verwijder de kabel uit de tool.

MODULAIRE KABEL VAN HET PLATTE/LINTTYPE STRIPPEN

1. Open de tool volledig door de handgrepen volledig samen te knijpen om het ratelmechanisme te ontgrendelen.
2. Met de tool in de open positie, steekt u de kabel in de kabelknipholte aan de voorkant van de tool.
   Kabel met 4 en 6 geleiders: Steek de kabel in de kabelknipholte aan de voorkant van de tool en plaats de kabel naar de handgreepzijde van de holte. (Opmerking: De verhoogde dieptemeter bevindt zich in de holte naast de ronde kabelstrippergeleider voor twisted-pair kabels.) Steek de kabel tot aan de verhoogde dieptemeter.
   Kabel met 8 geleiders: Steek de kabel in de kabelknipholte aan de voorkant van de tool en plaats de kabel naar de scharnierzijde van de holte. Steek de kabel tot het uiteinde uit de andere kant van de tool steekt.
3. Om de kabel te strippen, knijpt u de handgrepen voorzichtig volledig samen en houdt u deze in de gesloten positie.
4. Trek de kabel eruit terwijl u de handgrepen samenhoudt. De kabel wordt gestript tot de juiste lengte voor invoeging/montage in een RJ22-, RJ11- of RJ12-connector voor een handset.
5. Wanneer u klaar bent met het trekken van de kabel door de stripbladen, laat u de handgrepen los. De ratelcyclus is voltooid, het ratelmechanisme wordt ontgrendeld en de bekken gaan open.
6. Verwijder de kabelmantel uit de knipholte van het mes van de tool.
7. Volg de onderstaande instructies voor het krimpen van de connector op de kabel.

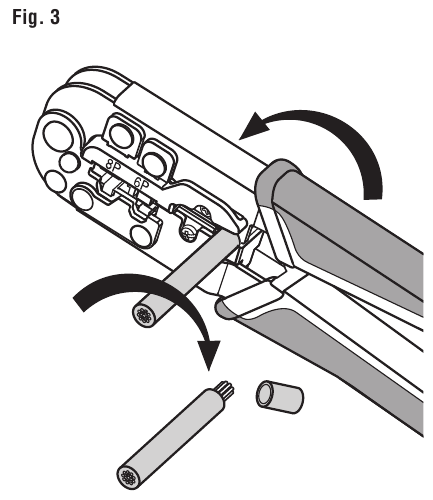

TWISTED PAIR-KABEL STRIPPEN (UTP/STP-TYPE)

1. Open de tool volledig door de handgrepen volledig samen te knijpen om het ratelmechanisme te ontgrendelen.
2. Met de tool in de open positie, steekt u de kabel in de ronde kabelstripholte voor twisted-pair kabels aan de voorkant van de tool.
3. Om de kabel te strippen, knijpt u de handgrepen voorzichtig volledig samen en houdt u deze in de gesloten positie.
4. Draai de tool voorzichtig 3 tot 5 keer rond de kabel om de mantel in te snijden.

   Gebruik de tool NIET om de buitenmantel van de kabel te trekken. Dit kan de geleiders en de tool beschadigen.
5. Voltooi de ratelcyclus.
6. Het ratelmechanisme wordt ontgrendeld en de bekken gaan open. Verwijder de ingesneden twisted-pair kabel uit de tool.
7. Breek de mantel door te buigen bij de inkeping en verwijder het afval.
   (Opmerking: Als het mes in de geleiderisolatie doordringt, knipt u de kabel door en verwijdert u de beschadigde isolatie. Herhaal stap 1 tot en met 6.)
8. Volg de onderstaande instructies voor het krimpen van de connector op de kabel.

MODULAIRE STEKKERS KRIMPEN

1. Monteer de connector op het voorbereide kabeluiteinde volgens de instructies van de connectorfabrikant.
   (Opmerking: Controleer de vereiste "pin-out"-configuratie voordat u de connector-kabelcombinatie krimpt.)
2. Raadpleeg de tabel (Fig. 4) om de juiste holte voor de connector-kabelcombinatie te bepalen.
   Fig. 4

   Krimpnest-holte	Connectortype
   4P	RJ22-handset
   6P	RJ11/RJ12
   P	RJ45

3. Open de tool volledig door de handgrepen volledig samen te knijpen om het ratelmechanisme te ontgrendelen.
4. Met de tool in de open positie steekt u de connector-kabelcombinatie in de juiste holte (Fig. 5 & Fig. 6). Wees voorzichtig bij het plaatsen van de combinatie in de holte en let op de oriëntatie van de sleutel/holte.

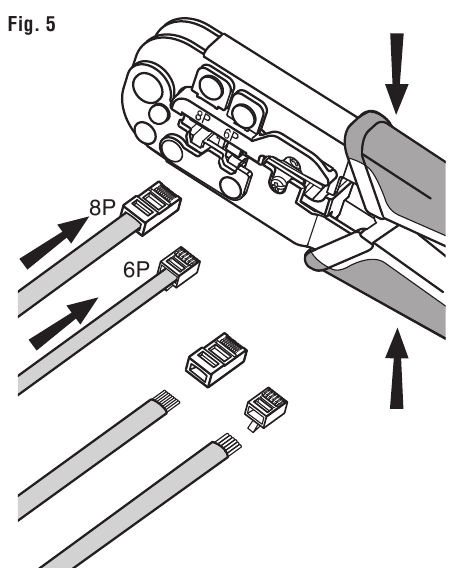

   6P- & 8P-holte aan de voorkant van de tool (Fig. 5).

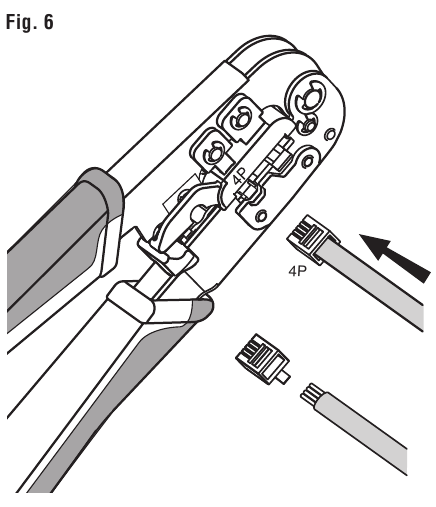

   4P-holte aan de achterkant van de tool (Fig. 6).


5. Om de connector samen te drukken, knijpt u de handgrepen voorzichtig samen. Wanneer de krimpcyclus is voltooid, wordt het ratelmechanisme ontgrendeld en gaan de bekken open.
6. Verwijder de gekrompen kabelcombinatie uit de tool. Controleer en test de verbinding.
