HIRSCH AEB8 Snelstartgids

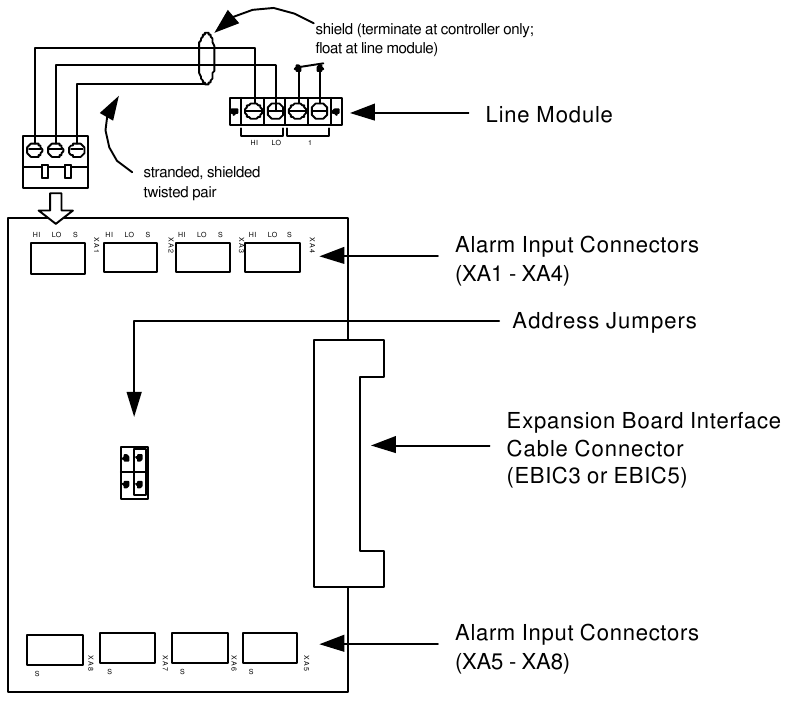

Overzicht van de unit

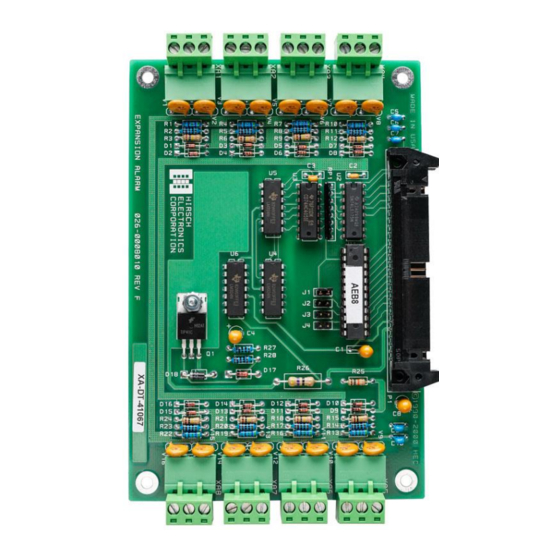

De AEB8 is een 8-input Alarm Expansion board waarbij elke input wordt bewaakt zoals de inputs op de controller board. Een Line Module is vereist voor elke input.

Setup

Er kunnen maximaal 2 AEB8's worden geïnstalleerd in de M2, M8, M64, MSP-8R of MSP-64R. De M16 kan geen AEB8 bevatten.

Er zijn twee jumperposities in het midden van de kaart die de kaartadressering regelen:

De kaart monteren

Om de AEB8-uitbreidingskaart te monteren:

1. Schakel alle stroom uit, verwijder de connectoren naar de standby-batterij en verwijder vervolgens de connectoren naar de AC-stroom.
2. Als er een SNIB-kaart is geïnstalleerd, verwijder deze dan voorzichtig.
3. Installeer de AEB8-kaart op de meegeleverde afstandhouders.
   Als u twee AEB8's installeert, wordt aanbevolen om de AEB8 die is ingesteld op J1 bovenop de AEB8 die is ingesteld op J2 te installeren.
4. Nadat elke kaart is geïnstalleerd, sluit u de juiste EBIC5-connector aan.
5. Als u de SNIB-kaart hebt verwijderd, installeert u deze opnieuw boven aan de kaartstapel.

Als er een MEB/BE- of MEB/CE-kaart is geïnstalleerd, verwijder deze dan niet. Het verwijderen van een van deze kaarten zorgt ervoor dat de controller defect raakt en vereist een koude start van het systeem. Hierdoor wordt alle aanvullende informatie in het geheugen gewist en is een volledige herprogrammering van het systeem vereist.

• afstandhouders aan de kaart bevestigen

• extra kaarten aansluiten met behulp van afstandhouders


AEB8-bedrading

Om ingangen aan te sluiten op de AEB8:

1. Als dit nog niet is gebeurd, schakel dan alle stroom uit, verwijder de connectoren naar de standby-batterij en verwijder de connectoren naar de AC-stroom.
2. Sla de uitsparing in de controllerbehuizing eruit waar u van plan bent de draden te leiden. Leid deze draden door dezelfde opening die u gebruikt voor controllerkaartverbindingen, of sla een nieuwe opening voor draden naar de uitbreidingskaarten eruit.
3. Leid de draden door de opening. Als het de bedrading gemakkelijker maakt, maakt u elke groene connector indien nodig los van de kaart.
4. Draai de schroeven op elke connectorplug die u gaat gebruiken los.
5. Verwijder de isolatie van de draad en steek de gespecificeerde draden in de groene connectoren op de vereiste sleuven.
6. Draai de schroeven vast totdat de draad stevig in de sleuf is bevestigd.
   * draden in groene connectoren steken

7. Als u de groene connector in stap 3 hebt verwijderd, duwt u de groene connector in de juiste fitting totdat deze vastklikt.
   De connector en fitting zijn gecodeerd, dus er is maar één manier om hem aan te sluiten.
   *de groene connectoren weer aan de kaart bevestigen


Testen

Nadat u de kaart hebt geïnstalleerd, kunt u deze testen door deze procedure te volgen:

1. Sluit een printer aan op de Controller of zorg ervoor dat de Controller is aangesloten op een SCRAMBLE*NET PC.
2. Schakel het systeem in door eerst de AC-stroom aan te sluiten en vervolgens de standby-batterij.
3. Het systeem doorloopt zijn zelftest. U zou deze informatie moeten zien afgedrukt op de lokale printer.
   Onder het gedeelte Configurations (Configuraties) zou u dit moeten zien:

• Expansion Inputs = 8 (Uitbreidingsingangen = 8)
  als er één AEB8 is geïnstalleerd en
• Expansion Inputs = 16 (Uitbreidingsingangen = 16)
  als er twee AEB8's zijn geïnstalleerd.

Onder het gedeelte Options (Opties) zou u deze regel moeten zien:

• AEB8-1
  als er één AEB8 is geïnstalleerd en
• AEB8-2
  als er twee AEB8's zijn geïnstalleerd.

4. Gebruik Command 88*2 vanaf de ScramblePad om de Max Users en Options informatie op te vragen, of gebruik Host PC software.
5. Als de juiste informatie niet op de afdrukken verschijnt, schakel dan de Controller uit en controleer de EBIC-verbindingen opnieuw en probeer de testprocedure opnieuw. Als het nog steeds niet werkt, neem dan contact op met Hirsch.

Contacten
1900 Carnegie Ave. Bldg. B
Santa Ana, CA 92705-5520
(949) 250-8888
www.hirschelectronics.com
