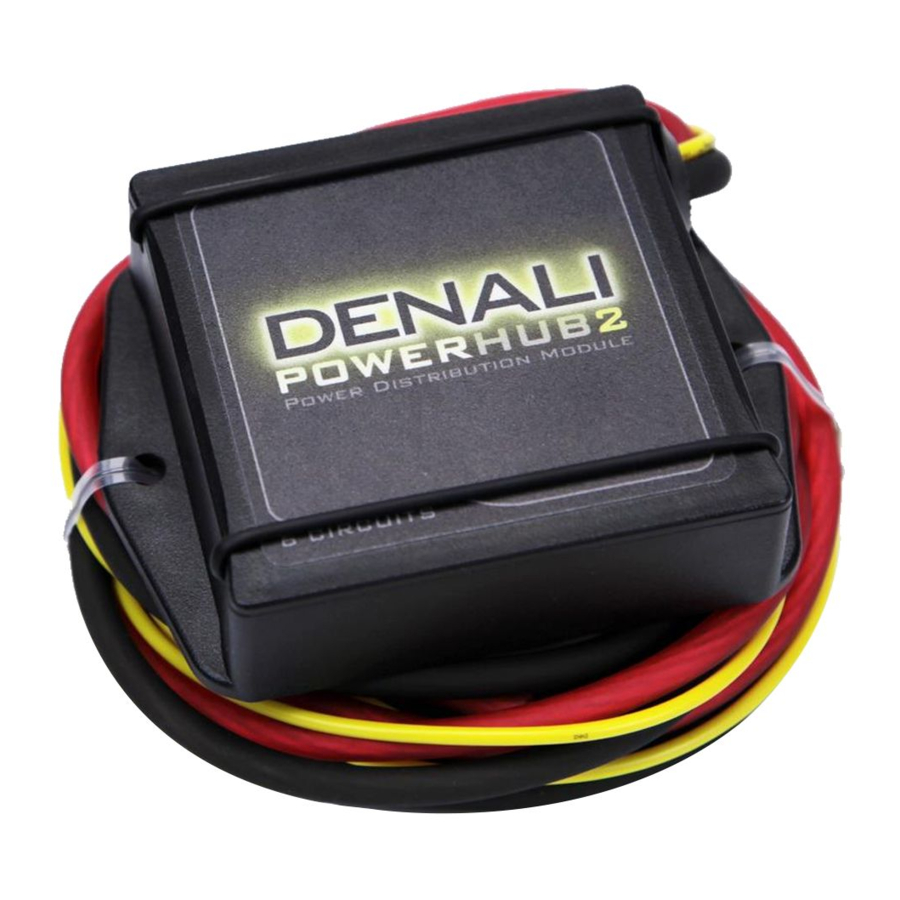

Denali POWERHUB2 - Installatiehandleiding voor de stroomverdeelmodule

Kenmerken

• 6 Mini ATC-zekeringen voor een totaal van 30 ampère
• Elk circuit kan geschakeld of ongeschakeld zijn
• Inclusief kabelboom
• Inclusief klittenband met plakstrip

Inleiding

GELIEVE DIT TE LEZEN VOOR DE INSTALLATIE

TWISTED THROTTLE-producten moeten worden geïnstalleerd door een gekwalificeerde, ervaren motorfietstechnicus. Als u niet zeker bent van uw vermogen om een product correct te installeren, laat het product dan installeren door uw lokale motorfietshandelaar. TWISTED THROTTLE aanvaardt geen verantwoordelijkheid voor schade veroorzaakt door onjuiste installatie.

Vloeibare schroefdraadborgmiddel van gemiddelde sterkte (bijv. "Locktite") moet worden gebruikt om alle schroeven, bouten en moeren vast te zetten.

Alle schroeven, bouten en moeren moeten na de eerste 50 km (30 mijl) worden gecontroleerd om ervoor te zorgen dat ze allemaal met het juiste aanhaalmoment zijn vastgedraaid.

Alle schroeven, bouten en moeren, inclusief alle vervangende hardware geleverd door TWISTED THROTTLE, moeten worden vastgedraaid met het aanhaalmoment dat is gespecificeerd in de OEM-onderhoudshandleiding voor uw motorfiets. Als er geen aanhaalspecificaties worden verstrekt in de OEM-onderhoudshandleiding, kunnen de volgende aanhaalmomenten worden gebruikt:

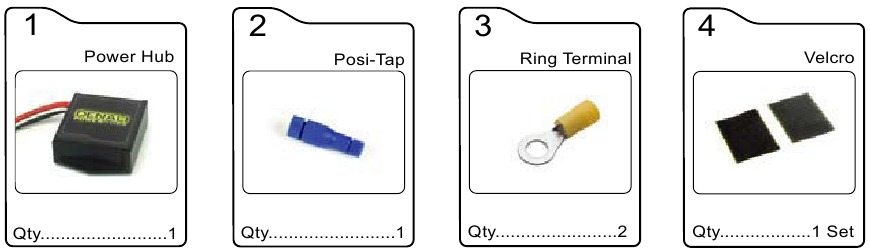

Inhoud van de set

Bedradingsinstructies

1. Sluit de POWERHUB2 aan op uw accu.
   Begin met het aansluiten van de rode draad van de POWERHUB2 op de positieve pool van uw accu. Sluit de zwarte draad van de POWERHUB2 aan op de negatieve pool van uw accu.
2. Tap een geschakelde voedingsbron op uw motorfiets af.
   Gebruik de "Posi-Tap" om de gele draad aan te sluiten op een geschakelde 12V-voedingsbron op uw motorfiets. Een geschakelde voedingsbron is elke draad die +12 VDC is wanneer uw motorfiets is ingeschakeld en 0 VDC wanneer uw motorfiets is uitgeschakeld. Raadpleeg uw onderhoudshandleiding of lokale monteur om een geschikte geschakelde voedingsbron te vinden voor uw specifieke motorfiets. Gebruik op BMW canbus-motorfietsen de canbus-adapter (EC.02350, afzonderlijk verkrijgbaar) of tap de positieve draad van de originele BMW-stroomaansluiting af.
3. Uw apparaten aansluiten op de POWERHUB2.
   Merk op dat de POWERHUB2 6 circuits heeft. Elk circuit heeft een uitgangsbus, een aardingsbus en 2 zekeringposities. Om een apparaat aan te sluiten, begint u met het plaatsen van de juiste amperage Mini ATC-zekering in de geschakelde of constante zekeringpositie in circuit 1. Sluit vervolgens de positieve draad van uw apparaat aan op de uitgangsklem van circuit 1. Sluit de aardingsdraad van uw apparaat aan op de aardingsbusklem van circuit 1 op de POWERHUB2.

Opmerking: De positie van de zekering bepaalt eenvoudigweg of uw apparaat stroom heeft wanneer de motorfiets is uitgeschakeld. De geschakelde zekeringpositie staat alleen stroom naar het apparaat toe wanneer de motorfiets is ingeschakeld, terwijl de constante zekeringpositie stroom naar uw apparaat toestaat, zelfs wanneer de motorfiets is uitgeschakeld.

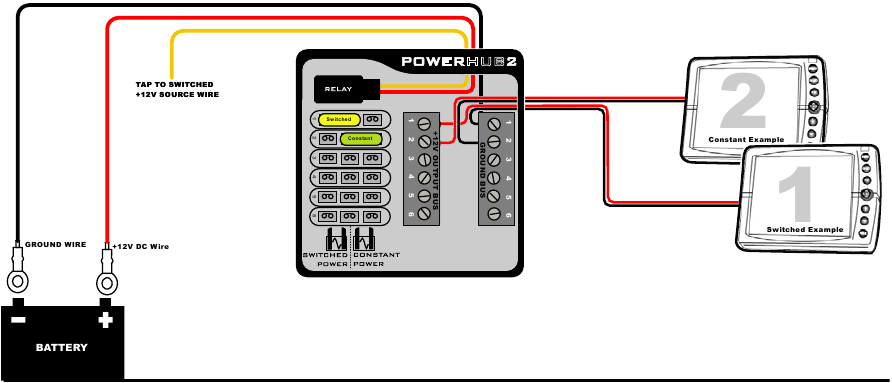

Bedradingsschema

Opmerking: deze tekening is niet op schaal. Componenten zijn vergroot, uitsluitend ter illustratie.

POWERHUB2 // Stroomverdeelmodule // ELC.00.30000

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Denali POWERHUB2 - Installatiehandleiding voor de stroomverdeelmodule

Beschikbare talen
