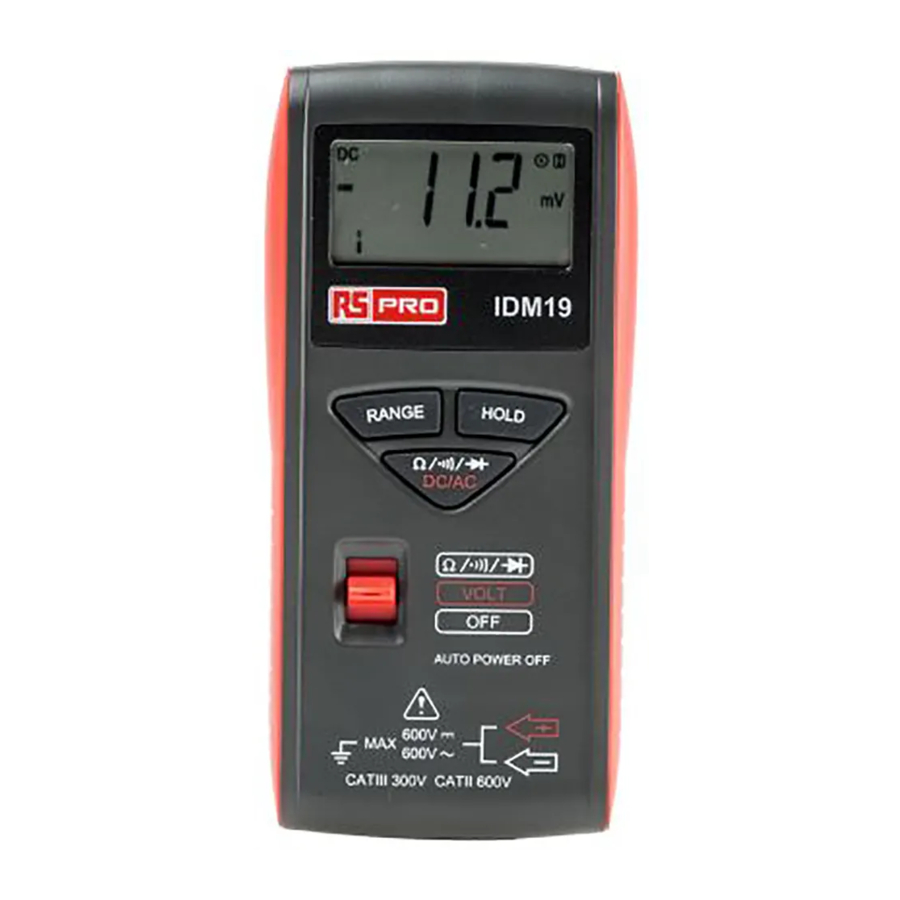

Iso-Tech IDM19 - Handleiding voor digitale zakmultimeter

VEILIGHEIDSINFORMATIE

De volgende veiligheidsinformatie moet in acht worden genomen om maximale persoonlijke veiligheid te garanderen tijdens het gebruik van deze meter:
Gebruik de meter niet als de meter of meetsnoeren beschadigd lijken te zijn, of als u vermoedt dat de meter niet goed werkt.
Aard uzelf nooit tijdens het uitvoeren van elektrische metingen. Raak geen blootliggende metalen leidingen, stopcontacten, armaturen, enz. aan die mogelijk op aardpotentiaal staan. Houd uw lichaam geïsoleerd van de aarde door droge kleding, rubberen schoenen, rubberen matten of ander goedgekeurd isolatiemateriaal te gebruiken.
Schakel de stroom naar het te testen circuit uit voordat u het circuit doorknipt, lossoldeert of onderbreekt. Kleine hoeveelheden stroom kunnen gevaarlijk zijn.
Wees voorzichtig bij het werken met spanningen boven 60 V DC of 30 V AC rms. Dergelijke spanningen vormen een schokgevaar.
Houd bij het gebruik van de sondes uw vingers achter de vingerbeschermers op de sondes.
Het meten van spanning die de limieten van de multimeter overschrijdt, kan de meter beschadigen en de bediener blootstellen aan een schokgevaar. Wees u altijd bewust van de spanningslimieten van de meter, zoals vermeld op de voorkant van de meter.

SPECIFICATIES

Display: 3½digit liquid crystal display (LCD) met een maximale uitlezing van 3400, met een analoge bargraph van 34 segmenten.
Polariteit: Automatisch, (-) negatieve polariteitsaanduiding.
Overbereik: "OL"-markering.
Indicatie batterij bijna leeg: De " " wordt weergegeven wanneer de batterijspanning onder het bedrijfsniveau daalt.
Meetsnelheid: 2 keer per seconde, nominaal.
Staafdiagram: 20 keer per seconde.
Automatische uitschakeling: ca. 8 minuten.
Bedrijfsomgeving: 0°C tot 40°C (32°F tot 144°F) bij <70% R.H.
Opslagtemperatuur: -20°C tot 60°C (-4°F tot 140°F) bij < 80% R.H. met de batterij uit de meter verwijderd.
Temperatuurcoëfficiënt: 0,1 x (gespecificeerde nauwkeurigheid per °C. (0°C tot 18°C, 28°C tot 40°C).
Voeding: Twee 1.5 knoopcelbatterijen (IEC # LR-44 NEDA # 1166A).
Levensduur batterij: 70 uur continu gebruik.
Afmetingen: 125 mm (H) x 60 mm (B) x 24 mm (D).
Gewicht: Ongeveer 3,9 oz. (110 g) inclusief batterijen en behuizing.

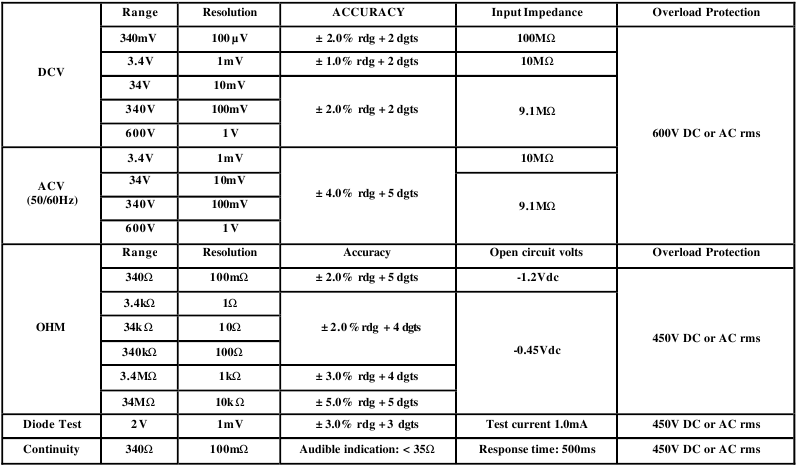

(Nauwkeurigheid bij 23°C ± 5°C, <70% R.H.)

WERKING

Lees, voordat u metingen verricht, het gedeelte Veiligheidsinformatie. Onderzoek het instrument altijd op schade, verontreiniging (overmatig vuil, vet, enz.) en defecten. Onderzoek de meetsnoeren op gebarsten of gerafelde isolatie. Als er abnormale omstandigheden zijn, probeer dan geen metingen te verrichten.

Automatische bereikinstelling

De meter staat standaard in de automatische bereikinstelling wanneer u hem inschakelt. In de automatische bereikinstelling selecteert de meter automatisch het bereik.

Handmatig een bereik selecteren

De meter heeft ook een handmatige bereikmodus. In de handmatige bereikinstelling selecteert en vergrendelt u de meter in een bereik. Om handmatig een bereik te selecteren:
Druk op de knop [RANGE] om het geselecteerde bereik vast te houden. Door vervolgens op de knop [RANGE] te drukken, wordt elk bereik in volgorde geselecteerd van het laagste naar het hoogste bereik.
Houd de knop 2 seconden ingedrukt om terug te keren naar de automatische bereikmodus.

Data Hold-functie

Druk op de knop [HOLD] om de Data Hold-modus in en uit te schakelen. In de Data Hold-modus wordt de " H"-annunciator weergegeven en wordt de laatste uitlezing op het display vastgehouden. Druk nogmaals op de knop [HOLD] om de Data Hold-functie los te laten en de huidige uitlezingen worden weergegeven.

Modusschakelaar

(DC/AC), ()
Druk op deze schakelaar om te schakelen tussen DC en AC in de spanningsmetingen. Druk op deze schakelaar om te schakelen tussen de continuïteits-/diode- en ohm-modi, als de functieschakelaar is ingesteld op de stand .

Spanning meten

1. Zet de functieschakelaar op de stand "VOLT".
2. Druk op de modusschakelaar om te schakelen tussen "DC" en "AC". De markering "DC" naar "AC" wordt weergegeven.
3. Raak de testpunten aan met de sondes. Het bereik verandert automatisch naar het niveau dat de ingangsspanning met de beste resolutie weergeeft.
4. De waarde die in het displayvenster wordt aangegeven, is de gemeten waarde van de spanning met de juiste komma en annunciatoraanduiding.

Weerstand meten en continuïteit testen

1. Zet de functieschakelaar op de stand .
2. Schakel de stroom naar het te testen circuit uit. Externe spanning over de componenten veroorzaakt ongeldige uitlezingen.
3. Om te schakelen tussen de ohm-/continuïteits-/diode-modi, drukt u op de modusschakelaar.
4. Raak de testpunten aan met de sondes. In ohms is de waarde die op het display wordt aangegeven, de gemeten waarde van de weerstand met de juiste komma en annunciatoraanduiding. Bij een continuïteitstest klinkt de zoemer continu als de weerstand minder is dan ongeveer 35Ω.

Diodes testen

1. Zet de functieschakelaar op de stand .
2. Schakel de stroom naar het te testen circuit uit. Externe spanning over de componenten veroorzaakt ongeldige uitlezingen.
3. Druk op de modusschakelaar om te schakelen tussen de ohm-/continuïteits-/diode-modi
4. Raak de diode aan met de sondes. Een voorwaartse spanningsval is ongeveer 0,6 V (typisch voor een siliciumdiode).
5. Draai de sondes om. Als de diode goed is, wordt "OL" weergegeven. Als de diode kortgesloten is, wordt een waarde in de buurt van 0 mV weergegeven.
6. Als de diode open is, wordt "OL" in beide richtingen weergegeven.
7. Hoorbare indicatie: minder dan 0,25 V.

Automatische uitschakeling

1. Automatische uitschakeling: ca. 8 minuten.
2. Druk na automatische uitschakeling op een willekeurige knop om de meter opnieuw te starten, en de uitlezing van de meting blijft op het display staan.

Annulering van de functie Automatisch uitschakelen

Houd de knop (RANGE) ingedrukt terwijl u de functieschakelaar van uit naar een willekeurige stand draait om de meter in te schakelen. De functie Automatisch uitschakelen is uitgeschakeld.

Veiligheid: Voldoet aan IEC1010-1 (EN61010-1), Rev-2; CATII 600V, CATIII 300V.
EMC: Voldoet aan EN61326.
De symbolen die op dit instrument worden gebruikt, zijn:
Let op, raadpleeg de bijbehorende documenten
Apparatuur die overal is beschermd door dubbele isolatie (klasse II)
Wisselstroom
Gelijkstroom
Aarde

BATTERIJ VERVANGEN

De stroom wordt geleverd door twee knoopcelbatterijen (NEDA 1166A, IEC LR-44). De " " verschijnt op het LCD-display wanneer vervanging nodig is.

Voordat u probeert de batterij te vervangen, moet u eerst de meetsnoeren loskoppelen van een circuit dat onder spanning staat.

1. Koppel de meetsnoeren los van een circuit dat onder spanning staat.
2. Zet de functieschakelaar op OFF.
3. Verwijder de schroef van het batterijklepje.
4. Schuif het batterijklepje eraf en vervang de batterijen.
5. Plaats het batterijklepje en de schroef terug.
