Bpt XDV/304 - Installatiehandleiding mediaconverter

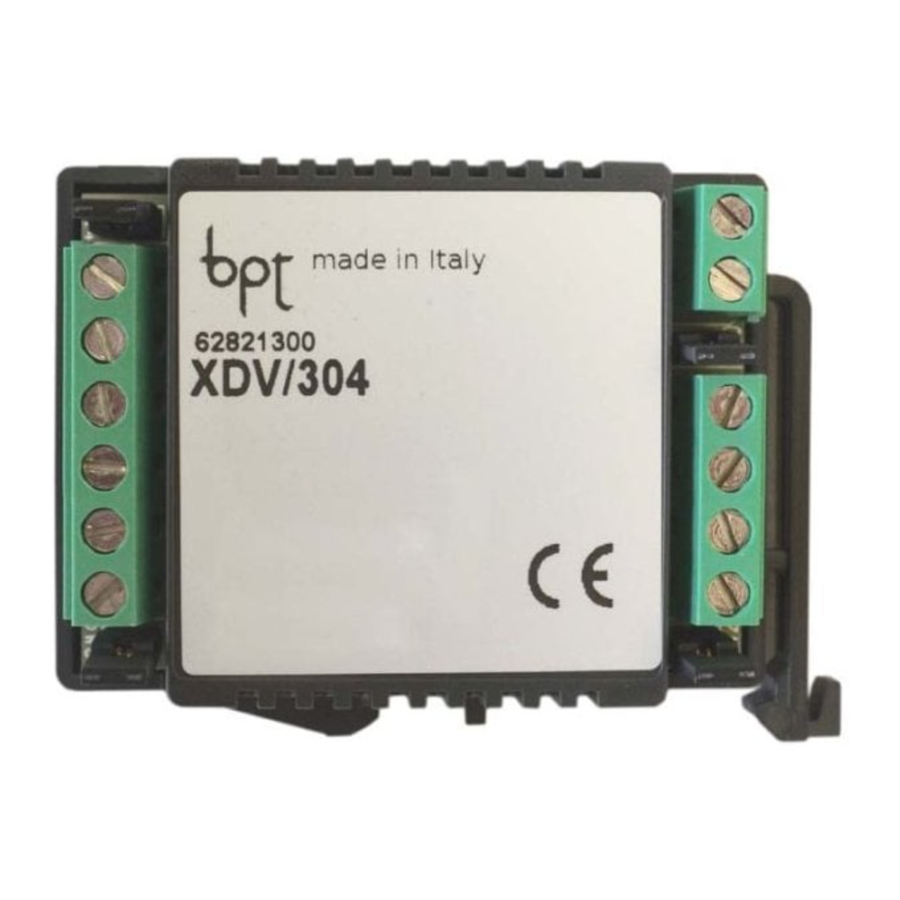

VIDEO DISTRIBUTOR XDV/304
Eenheid voor de distributie van het gemoduleerde videosignaal over 4 lijnen via twisted pair. Geen voeding nodig.

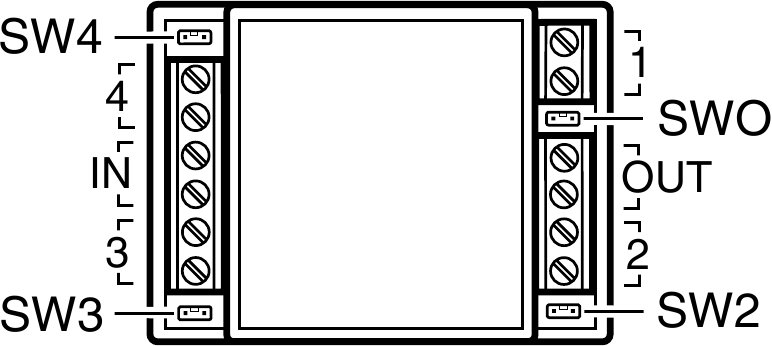

Het beschikt over 4 lijnsluitimpedantie jumpers. Jumpers SW2, SW3 en SW4 beïnvloeden de lijnen 2, 3 en 4 respectievelijk; jumper SWO beïnvloedt de hoofd OUT-lijn (fig. 1).

Fig. 1
Lijn n° 1 heeft geen jumpers en moet daarom altijd worden gebruikt voor de aansluiting van een videohandset.
De jumpers, die normaal gesproken zijn geplaatst, moeten worden verwijderd wanneer de betreffende uitgang voor aansluiting van een videohandset wordt gebruikt.
Wanneer de video distributor outputs 2, 3, 4 worden gebruikt om een receiver aan te sluiten, moeten de jumpers SW2, SW3 en SW4 geplaatst blijven.
Dankzij het kleine formaat kan de unit worden geplaatst in een reguliere connector box (90x90x40 mm) of op een DIN-rail (EN 50022) worden geïnstalleerd (fig. 3).

Fig. 3

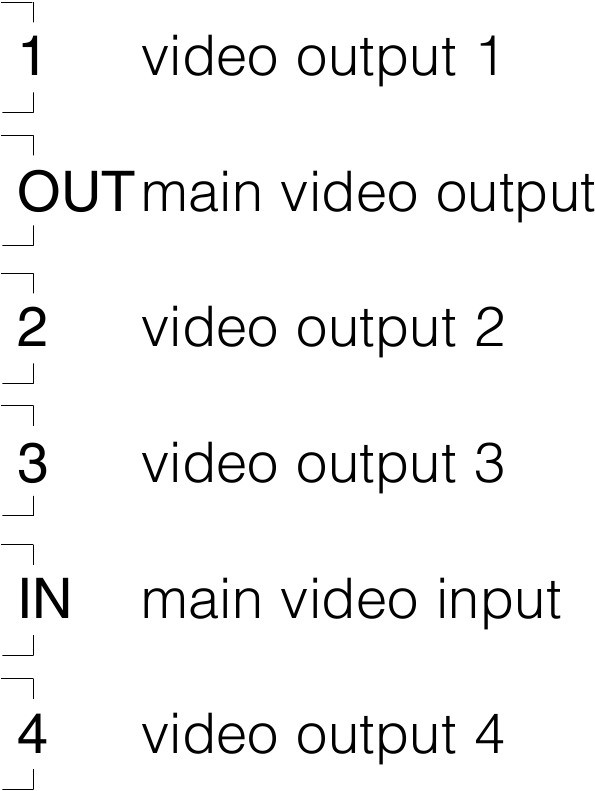

Functie van elke aansluiting (fig. 1)

Technische kenmerken
- Voeding: geen voeding nodig.
- Pass-video verlies: 0,6 dB input/ output.
- Video outputs attenuatie: 20 dB per output.
- Distributors die op de hoofdlijn kunnen worden aangesloten: maximaal 10 (waar meer dan 10 distributors nodig zijn, voegt u een XDV/300A amplifier toe).
- Maximaal aantal units dat op elke output kan worden aangesloten: 5.
- Werktemperatuurbereik: van 0°C tot +35°C.
- Afmetingen: 60x44x16 mm (fig. 2).
![Bpt - XDV/304 - Afmetingen Afmetingen]()
Fig. 2
VERWIJDERING
Vervuil het milieu niet met verpakkingsmateriaal: zorg ervoor dat het wordt afgevoerd volgens de geldende voorschriften in het land waar het product wordt gebruikt.
Wanneer de apparatuur het einde van zijn levenscyclus bereikt, neem dan maatregelen om ervoor te zorgen dat deze niet in het milieu wordt weggegooid.
De apparatuur moet worden afgevoerd in overeenstemming met de geldende voorschriften, waarbij de onderdelen waar mogelijk worden gerecycled.
Componenten die in aanmerking komen als recyclebaar afval zijn voorzien van het relevante symbool en de afkorting van het materiaal.
BPT S.p. A.
Via Roma, 41
30020 Cinto Caomaggiore/VE/Italy
http: www.bpt.it/ e-mail: info@bpt.it

Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Bpt XDV/304 - Installatiehandleiding mediaconverter
