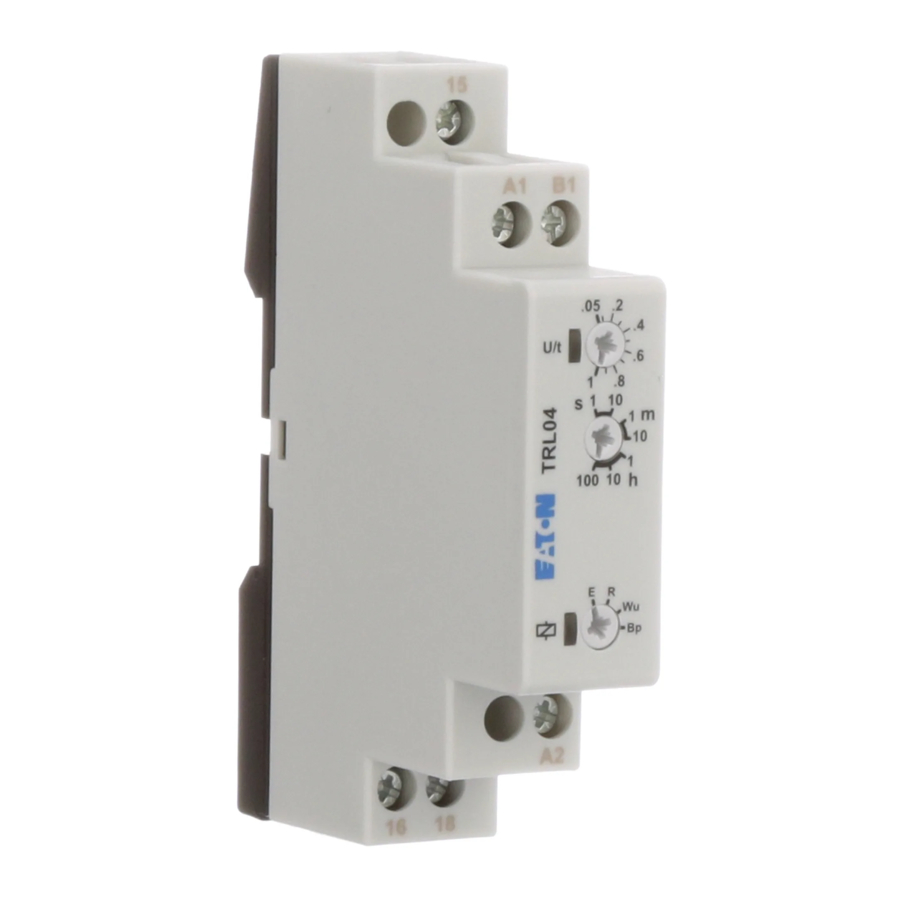

Eaton TRL04, TRL07 - Technische gegevens timer
Technische data
Functies
De functie moet worden ingesteld voordat het relais op de voedingsspanning wordt aangesloten.
| E | Aanloopvertraging |
| R | Afvalvertraging |
| Ws* | Enkelvoudige puls, oplopende flank met stuuringang (alleen TRL07) |
| Wa* | Enkelvoudige puls, aflopende flank met stuuringang (alleen TRL07) |
| Es* | Aanloopvertraging met stuuringang (alleen TRL07) |
| Wu | Enkelvoudige puls, oplopende flank spanningsgestuurd |
| Bp | Knipperlicht pauze eerst |
* Alleen beschikbaar op TRL07
Tijdbereiken
| Tijdbereik | Instelbereik | |
| 1s | 50ms | 1s |
| 10s | 500ms | 10s |
| 1min | 3s | 1min |
| 10min | 30s | 10min |
| 1h | 3min | 1h |
| 10h | 30min | 10h |
| 100h | 5h | 100h |
Indicatoren
Groene LED U/t AAN: indicatie van voedingsspanning
Groene LED U/t knippert: indicatie van tijdsperiode
Gele LED R AAN/UIT: indicatie van relaisuitgang
Mechanisch ontwerp
Zelfdovende kunststof behuizing, IP-classificatie IP40
Gemonteerd op DIN-rail TS 35 volgens EN 60715
Montagepositie: willekeurig
Schokbestendige klemverbinding volgens VBG 4 (PZ1 vereist), IP-classificatie IP20
Aandraaimoment: max. 1Nm
Klemcapaciteit:
1 x 0.5 tot 2.5mm² met/zonder meerdraads kabeleinde
1 x 4mm² zonder meerdraads kabeleinde
2 x 0.5 tot 1.5mm² met/zonder meerdraads kabeleinde
2 x 2.5mm² flexibel zonder meerdraads kabeleinde
Ingangscircuit
| Voedingsspanning: | 24V tot 240V AC/DC |
| Aansluitingen: | A1(+)-A2 |
| Tolerantie: | -15% tot +10% |
| Nominaal verbruik: | 4VA (1.5W) |
| Nominale frequentie: | AC 48 tot 63Hz |
| Inschakelduur: | 100% |
| Reset tijd: | 100ms |
| Residuele rimpel voor DC: | 10% |
| Afvalspanning: | >30% van de minimale nominale voedingsspanning |
| Overspanningscategorie: | III (in overeenstemming met IEC 60664-1) |
| Nominale stootspanning: | 4kV |
Uitgangscircuit
| 1 potentiaalvrij wisselcontact | |
| Nominale spanning: | 250V AC |
| Schakelvermogen: | 2000VA (8A / 250V) |
| Zekering: | 8A snel |
| Mechanische levensduur: | 20 x 10 6 bewerkingen |
| Elektrische levensduur: | 2 x 10 5 bewerkingen bij 1000VA resistieve belasting |
| Schakelfrequentie: | max. 6/min bij 1000VA resistieve belasting (in overeenstemming met IEC 60947-5-1) |
| Overspanningscategorie: | III (in overeenstemming met IEC 60664-1) |
| Nominale stootspanning: | 4kV |
Stuuringang
| Ingang niet potentiaalvrij: | Aansluitingen A1-B1 |
| Belastbaar: | ja |
| Max. lijnlengte: | 10m |
| Triggerniveau (gevoeligheid): | automatische aanpassing aan voedingsspanning |
| Min. stuuringang pulsduur: | DC 50 ms / AC 100 ms |
Nauwkeurigheid
| Basisnauwkeurigheid: | ±1% van de maximale schaalwaarde |
| Instelnauwkeurigheid: | <5% van de maximale schaalwaarde |
| Herhalingsnauwkeurigheid: | <0.5% of ±5ms |
| Spanningsinvloed: | - |
| Temperatuursinvloed: | ≤0.01% / °C |
Omgevingscondities
| Omgevingstemperatuur: | -25 tot +55°C |
| Opslagtemperatuur: | -25 tot +70°C |
| Transporttemperatuur: | -25 tot +70°C |
| Relatieve vochtigheid: | 15% tot 85% (in overeenstemming met IEC 60721-3-3 klasse 3K3) |
| Vervuilingsgraad: | 2, indien ingebouwd 3 (in overeenstemming met IEC 60664-1) |
Afmetingen
Gewicht
Enkele verpakking: 72g
Functies
Aanloopvertraging (E)
Wanneer de voedingsspanning U wordt aangelegd, begint het ingestelde interval t (groene LED U/t knippert). Nadat het interval t is verstreken (groene LED U/t brandt continu) schakelt het uitgangsrelais R in (gele LED brandt). Deze status blijft gehandhaafd totdat de voedingsspanning wordt onderbroken. Als de voedingsspanning wordt onderbroken voordat het interval t is verstreken, wordt het reeds verstreken interval gewist en opnieuw gestart wanneer de voedingsspanning de volgende keer wordt aangelegd.
Afvalvertraging (R)
De voedingsspanning U moet constant op het apparaat worden aangesloten (groene LED U/t brandt continu). Wanneer het stuurcontact S is gesloten, schakelt het uitgangsrelais R in (gele LED brandt). Als het stuurcontact wordt geopend, begint het ingestelde interval t (groene LED knippert). Nadat het interval t is verstreken (groene LED U/t brandt continu) schakelt het uitgangsrelais uit (gele LED brandt niet). Als het stuurcontact opnieuw wordt gesloten voordat het interval t is verstreken, wordt het reeds verstreken interval gewist en opnieuw gestart.
Enkelvoudige puls, oplopende flank met stuuringang (Ws)
De voedingsspanning U moet constant op het apparaat worden aangesloten (groene LED U/t brandt continu). Wanneer het stuurcontact S is gesloten, schakelt het uitgangsrelais R in (groene LED U/t brandt continu) en begint het ingestelde interval t (groene LED U/t knippert). Nadat het interval t is verstreken (groene LED U/t brandt continu) schakelt het uitgangsrelais uit (gele LED brandt niet). Tijdens het interval kan het stuurcontact een onbeperkt aantal keren worden bediend. Een volgende cyclus kan pas worden gestart als de cyclus volledig is doorlopen.
Aansluitingen
Enkelvoudige puls, aflopende flank met stuuringang (Wa)
De voedingsspanning U moet constant op het apparaat worden aangesloten (groene LED U/t brandt continu).
Het sluiten van het stuurcontact S heeft geen invloed op de toestand van de uitgang R. Wanneer het stuurcontact wordt geopend, schakelt het uitgangsrelais in (gele LED brandt) en begint het ingestelde interval t (groene LED U/t knippert). Nadat het interval t is verstreken (groene LED U/t brandt continu), schakelt het uitgangsrelais uit (gele LED brandt niet). Tijdens het interval kan het stuurcontact een onbeperkt aantal keren worden bediend. Een volgende cyclus kan pas worden gestart als de cyclus volledig is doorlopen.
Aanloopvertraging met stuuringang (Es)
De voedingsspanning U moet constant op het apparaat worden aangesloten (groene LED U/t brandt continu).
Wanneer het stuurcontact S is gesloten, begint het ingestelde interval t (groene LED U/t knippert). Nadat het interval t is verstreken (groene LED U/t brandt continu) schakelt het uitgangsrelais R in (gele LED brandt). Deze status blijft gehandhaafd totdat het stuurcontact weer wordt geopend. Als het stuurcontact wordt geopend voordat het interval t is verstreken, wordt het reeds verstreken interval gewist en opnieuw gestart met de volgende cyclus.
Enkelvoudige puls, oplopende flank spanningsgestuurd (Wu)
Wanneer de voedingsspanning U wordt aangelegd, schakelt het uitgangsrelais R in (gele LED brandt) en begint het ingestelde interval t (groene LED U/t knippert). Nadat het interval t is verstreken (groene LED U/t brandt continu) schakelt het uitgangsrelais uit (gele LED brandt niet). Deze status blijft gehandhaafd totdat de voedingsspanning wordt onderbroken. Als de voedingsspanning wordt onderbroken voordat het interval t is verstreken, schakelt het uitgangsrelais uit. Het interval is reeds gewist en wordt opnieuw gestart wanneer de voedingsspanning de volgende keer wordt aangelegd.
Knipperlicht pauze eerst (Bp)
Wanneer de voedingsspanning U wordt aangelegd, begint het ingestelde interval t (groene LED U/t knippert). Nadat het interval t is verstreken, schakelt het uitgangsrelais R in (gele LED brandt) en begint het ingestelde interval t opnieuw. Nadat het interval t is verstreken, schakelt het uitgangsrelais uit (gele LED brandt niet). Het uitgangsrelais wordt getriggerd met een verhouding van 1:1 totdat de voedingsspanning wordt onderbroken.
Voer nooit werkzaamheden uit aan onder spanning staande delen! Levensgevaar! Het product mag niet worden gebruikt in geval van duidelijke schade. Te installeren door een bevoegd persoon.
