Honeywell ST6400A - Programmeerhandleiding
INTRODUCTIE
De ST6400A programmeur regelt uw centrale verwarmingssysteem. Hiermee kunt u de tijden selecteren waarop verwarming en warm water AAN en UIT worden geschakeld.
KENMERKEN
- 24-uurs verwarmingsprogramma.
- 24-uurs warmwaterprogramma.
- Twee AAN/UIT schakeltijden per dag.
- Ingebouwd programma met typische AAN/UIT tijden.
- Override-knoppen voor verwarming en warm water.
- Extra uur-knoppen voor verwarming en warm water.
- Ingebouwde batterij om verlies van het programma tijdens stroomonderbrekingen te voorkomen.
- 12-uurs am/pm of 24-uurs kloknotatie.
De ST6400A en andere Honeywell-regelaars in uw centrale verwarmingssysteem zorgen voor comfortabele temperaturen in uw huis wanneer u dat wilt.
12 UURS AM/PM of 24 UURS KLOKWEERGAVE
Uw programmeur kan werken met 12-uurs am/pm- of 24-uurs kloknotaties. Om de indeling te wijzigen, moet u ervoor zorgen dat de instelschuifregelaar in de stand RUN PROGRAMME (PROGRAMMA UITVOEREN) staat en druk vervolgens de + en - knoppen samen ongeveer 5 seconden in. Alle weergegeven tijden worden automatisch gewijzigd in de nieuwe notatie.
Het herhalen van deze procedure verandert de klokweergave terug naar de oorspronkelijke notatie.
UW PROGRAMMEUR INSTELLEN
DE JUISTE TIJD INSTELLEN
Om de juiste tijd in te stellen, opent u de klep aan de voorkant van de programmeur.
STAP 1
Beweeg de instelschuifregelaar naar de SET TIME (TIJD INSTELLEN) positie. De tijd op het display knippert nu om aan te geven dat deze kan worden gewijzigd.
STAP 2
Om de tijd te wijzigen, drukt u op de + of - knoppen totdat de juiste tijd wordt weergegeven.
Elke keer dat u op de knop drukt, verandert de tijd met één minuut. Als u de knop langer dan een paar seconden ingedrukt houdt, verandert de tijd eerst langzaam en daarna snel.
STAP 3
Het verplaatsen van de instelschuifregelaar naar de volgende positie voltooit het instellen van de tijd.
HET WARM WATER PROGRAMMA INSTELLEN
Het warmwaterprogramma heeft twee AAN/UIT schakeltijden per dag. Elke tijd kan worden ingesteld tussen 3.00 uur en 2.50 uur (op de volgende dag) zodat u het warme water zo kunt programmeren dat het na middernacht aan blijft, indien nodig.
STAP 4
Beweeg de instelschuifregelaar naar de SET HOT WATER (WARM WATER INSTELLEN) positie. De woorden HOT WATER (WARM WATER) zijn nu zichtbaar op het display en de eerste ON (AAN) tijd knippert nu.
STAP 5
Gebruik de + en - knoppen om de eerste ON (AAN) tijd in te stellen. Elke keer dat u op de knop drukt, verandert de tijd met 10 minuten.
STAP 6
Druk eenmaal op de NEXT ON/OFF (VOLGENDE AAN/UIT) knop om de eerste OFF (UIT) tijd weer te geven. Stel deze tijd in met de + en - knoppen.
STAP 7
Door op de NEXT ON/OFF (VOLGENDE AAN/UIT) en + of - knoppen te drukken, kunnen de resterende ON/OFF (AAN/UIT) tijden worden ingesteld.
OPMERKING*
- Wanneer u op de + knop drukt, kan de volgende ON (AAN) of OFF (UIT) markering beginnen te knipperen. Als dit gebeurt, is de volgende programmatijd gewijzigd. Druk op de NEXT ON/OFF (VOLGENDE AAN/UIT) knop om deze programmatijd te controleren en indien nodig aan te passen.
- Wanneer u op de - knop drukt, kan de vorige ON (AAN) of OFF (UIT) markering beginnen te knipperen. Als dit gebeurt, is de vorige programmatijd gewijzigd. Volg de procedure in "PROGRAMMATIJDEN CONTROLEREN" om deze tijd te controleren en indien nodig aan te passen.
Het verplaatsen van de instelschuifregelaar naar de volgende positie voltooit het instellen van het warmwaterprogramma.
HET VERWARMINGSPROGRAMMA INSTELLEN
Het verwarmingsprogramma heeft twee ON/OFF (AAN/UIT) schakeltijden per dag. Elke tijd kan worden ingesteld tussen 3.00 uur en 2.50 uur (op de volgende dag) zodat u de verwarming zo kunt programmeren dat deze na middernacht aan blijft, indien nodig.
STAP 8
Beweeg de instelschuifregelaar naar de SET HEATING (VERWARMING INSTELLEN) positie. Het woord HEATING (VERWARMING) is nu zichtbaar op het display en de eerste ON (AAN) tijd knippert.
STAP 9
Het gewenste verwarmingsprogramma kan nu worden ingesteld door dezelfde procedure te volgen als "HET WARM WATER PROGRAMMA INSTELLEN" in stappen 5 tot 7.
STAP 10
Het verplaatsen van de instelschuifregelaar naar de volgende positie voltooit het instellen van het verwarmingsprogramma.

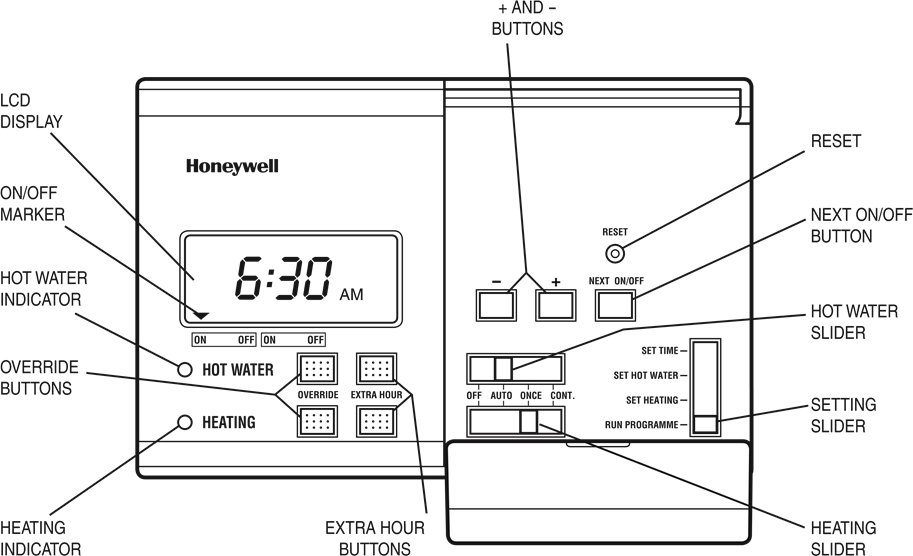

PROGRAMMATIJDEN CONTROLEREN
Om uw warmwaterprogramma te controleren, verplaatst u de instelschuifregelaar naar de SET HOT WATER (WARM WATER INSTELLEN) positie. Om uw verwarmingsprogramma te controleren, verplaatst u de instelschuifregelaar naar de SET HEATING (VERWARMING INSTELLEN) positie. Om de programmatijden te controleren, drukt u herhaaldelijk op de NEXT ON/OFF (VOLGENDE AAN/UIT) knop. Elk van deze tijden kan worden aangepast met behulp van de + en - knoppen.
ALS HET DISPLAY LEEG BLIJFT NA HET INSCHAKELEN - DRUK OP RESET

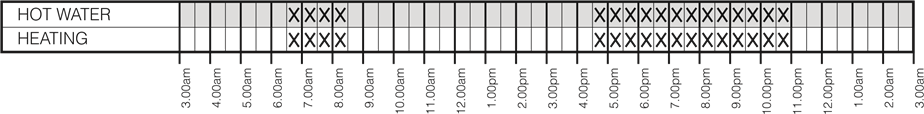

INGEBOUWD PROGRAMMA
PERSOONLIJK PROGRAMMA
UW REGELAAR BEDIENEN
Voor normale werking moet de instelschuifregelaar in de RUN PROGRAMME (PROGRAMMA UITVOEREN) positie staan. Een rode indicatorlamp geeft aan wanneer de verwarming of het warme water is ingeschakeld ON (AAN).
Er zijn twee schuifregelaars om te selecteren hoe de verwarming en het warme water worden geregeld.
De HEATING SLIDER (VERWARMINGSSCHUIF) heeft vier posities:
OFF (UIT) - De verwarming blijft OFF (UIT).
AUTO - De verwarming wordt automatisch ON (AAN) en OFF (UIT) geschakeld volgens het verwarmingsprogramma.
ONCE (EENMAAL) - De verwarming gaat ON (AAN) op de eerste geprogrammeerde ON (AAN) tijd en gaat OFF (UIT) op de laatste geprogrammeerde OFF (UIT) tijd.
CONT. (DOORLOPEN) - De verwarming blijft continu ON (AAN).
De HOT WATER (WARM WATER) schuif werkt op dezelfde manier als hierboven beschreven voor de HEATING SLIDER (VERWARMINGSSCHUIF).
EXTRA UUR
De EXTRA HOUR (EXTRA UUR) knoppen schakelen de verwarming of het warme water ON (AAN) gedurende maximaal 3 extra uren zonder het programma te wijzigen. Door eenmaal op een van beide knoppen te drukken, krijgt u één extra uur en de woorden HEATING +1 HR (VERWARMING +1 UUR) of HOT WATER +1 HR (WARM WATER +1 UUR) verschijnen op het display om te bevestigen dat er op de knop is gedrukt.
Wanneer de rode indicatorlamp OFF (UIT) is, schakelt u door op de EXTRA HOUR (EXTRA UUR) knop te drukken de verwarming of het warme water slechts één uur ON (AAN).
Wanneer de rode indicatorlamp ON (AAN) is, verlengt het indrukken van de EXTRA HOUR (EXTRA UUR) knop de geprogrammeerde ON (AAN) periode met één uur.
Door vaker op de EXTRA HOUR (EXTRA UUR) knoppen te drukken, wordt de extra uur periode met één uur verhoogd voor elke keer dat u op de knop drukt, tot maximaal 3 uur. Het display verandert om het aantal extra uren weer te geven, bijvoorbeeld HEATING +3 HR (VERWARMING +3 UUR) of HOT WATER +2 HR (WARM WATER +2 UUR).
Om de extra uren te annuleren, blijft u op de EXTRA HOUR (EXTRA UUR) knop drukken totdat de HEATING + (1,2 of 3) HR (VERWARMING + (1,2 of 3) UUR) of HOT WATER + (1,2 of 3) HR (WARM WATER + (1,2 of 3) UUR) van het display verdwijnt.
OVERRIDE
De OVERRIDE (ONDERBREKEN) knoppen schakelen de verwarming of het warme water ON (AAN) of OFF (UIT) zonder het programma te wijzigen.
Wanneer de indicatorlamp ON (AAN) is, schakelt het indrukken van de OVERRIDE (ONDERBREKEN) knop de verwarming of het warme water OFF (UIT) totdat de volgende geprogrammeerde ON (AAN) tijd.
Wanneer de indicatorlamp OFF (UIT) is, schakelt het indrukken van de OVERRIDE (ONDERBREKEN) knop de verwarming of het warme water ON (AAN) totdat de volgende geprogrammeerde OFF (UIT) tijd.
RESET
Om de programmeur terug te zetten naar het oorspronkelijke ingebouwde programma, drukt u met de punt van een pen of potlood op de RESET (RESET) knop.
STROOMUITVAL
Uw programmeur heeft een ingebouwde batterij om een correcte werking te garanderen na een stroomonderbreking. Na een stroomonderbreking van maximaal 4 dagen is geen actie nodig. Langere stroomonderbrekingen kunnen vereisen dat u opnieuw programmeert.
