ICT Protege GX, PRT-CTRL-DIN - Snelstartgids voor geïntegreerde systeemcontroller
Introductie

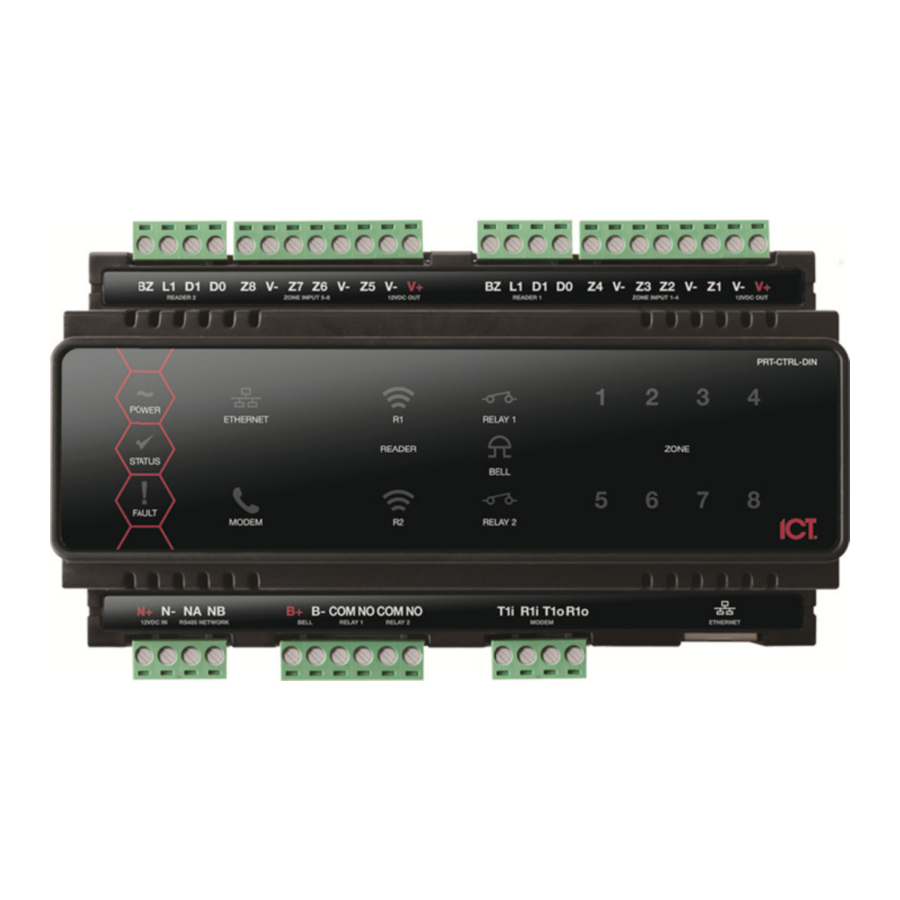

Bedankt voor de aankoop van de Protege GX DIN Rail Integrated System Controller van Integrated Control Technology. De controller is de centrale verwerkingseenheid van het Protege-systeem. Het communiceert met alle systeemmodules, slaat alle configuratie- en transactiegegevens op, verwerkt alle systeemcommunicatie en rapporteert alarmen en systeemactiviteit aan een meldkamer of externe computer.
Bij ontvangst van de GX Integrated System Controller zou u de volgende items in de kit moeten aantreffen. Let op: als u niet de juiste inhoud heeft, neem dan onmiddellijk contact op met uw distributeur.
- Protege GX DIN Rail Integrated System Controller
- 18 1K ohm weerstanden
- 1 330 Ohm EOL-eindweerstand
- 1 Diode 1N4007 1A 400V (Axiaal)
- DIN-rail montagestrip
Voor meer informatie over de Protege GX DIN Rail Integrated System Controller en andere Integrated Control Technology-producten kunt u inloggen op www.incontrol.co.nz.
Stroomvereisten
Voorbeeld van stroomvoorzieningsaansluiting

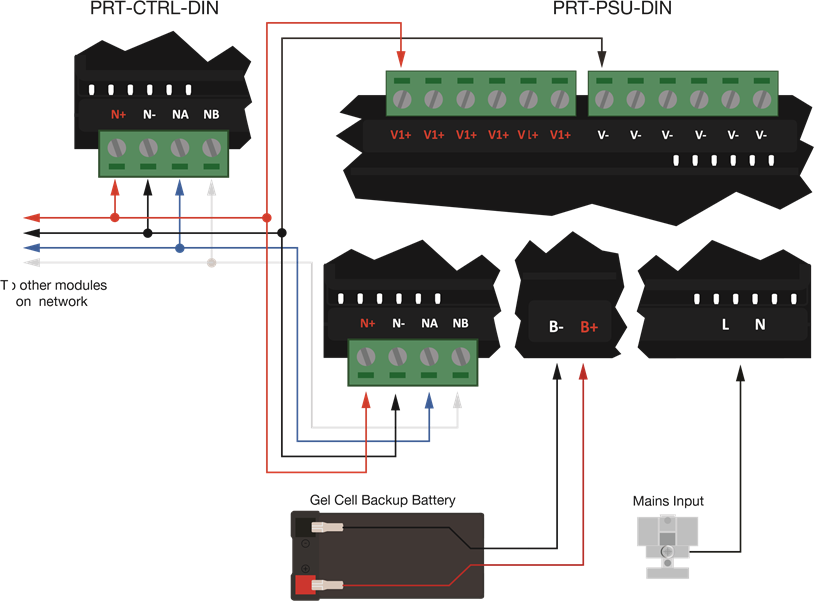

De Protege GX Integrated System Controller wordt gevoed door een 12V DC-voeding die is aangesloten op de N+ en N- terminals. Het bevat geen interne regulering of isolatie. Het wordt aanbevolen om hiervoor een ICT PRT-PSU-DIN te gebruiken. In een kleine installatie kan dezelfde voeding ook worden gebruikt om het modulenetwerk van stroom te voorzien, zolang de maximale belasting van de voeding niet wordt overschreden. Bij gebruik van de PRT-PSU-DIN-module kan deze batterijback-up ondersteunen en kan deze op het modulenetwerk worden aangesloten om een bewaakte voeding te leveren. Raadpleeg de PRT-PSU-DIN installatiehandleiding voor specifieke details over de aansluitingen.

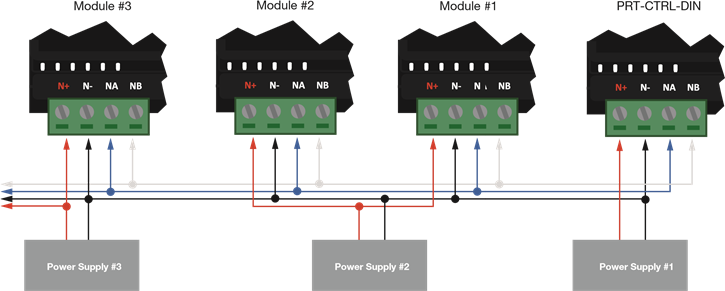

In grotere installaties moet de voeding mogelijk worden gesplitst om load sharing tussen verschillende voedingen mogelijk te maken.
Voorbeeld van aansluiting van meerdere PSU's
Kaartlezer aansluiting
Kaartlezer aansluiting

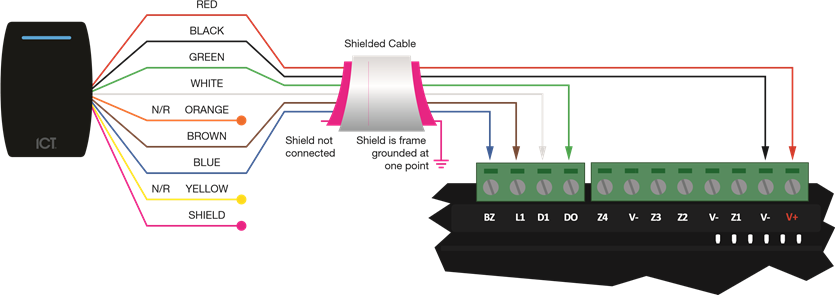

Het volgende diagram toont de aansluiting van een standaard Wiegand-lezer met de GX Integrated System Controller die een toegangsdeur in Entry- of Exit-modus bestuurt. De controller ondersteunt geen dual LED-lezermodus en lezers moeten worden geconfigureerd voor single LED-modus. Raadpleeg uw kaartlezerdocumentatie voor meer informatie.
Deurcontact aansluiting
Deurcontact aansluiting

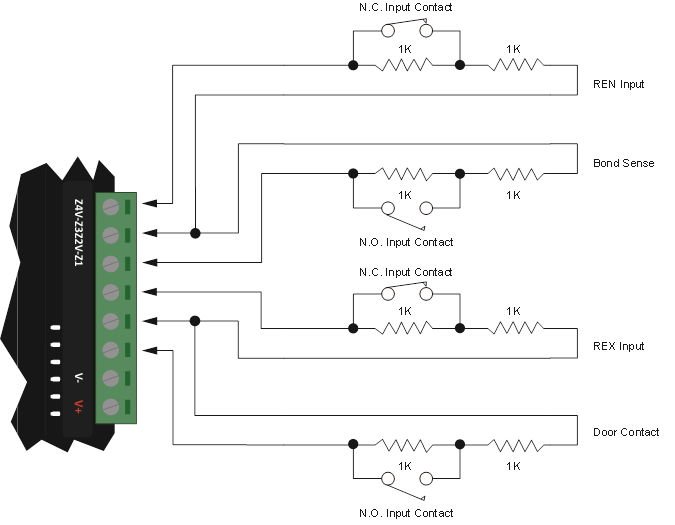

De Protege GX Integrated System Controller maakt de aansluiting van maximaal 4 contacten mogelijk voor het bewaken en regelen van toegangscontroledeuren. Elke ingang op de controller kan worden gebruikt voor de deurfunctie die automatisch wordt toegewezen en als een normale ingang op het systeem. Het volgende voorbeeld toont de aansluiting van een normaal gesloten deurpositiebewakingscontact om de Open, Gesloten, Geforceerde en Alarmcondities van de deur te bewaken.
| Ingang | Functie | Standaard instelling |
| Ingang 1 | Deurcontact, Poort 1 | Deurcontact, Poort 1 |
| Ingang 2 | REX-ingang, Poort 1 | REX-ingang, Poort 1 |
| Ingang 3 | Bond Sense, Poort 1 | Algemene Doel Ingang |
| Ingang 4 | REN-ingang, Poort 1 | Algemene Doel Ingang |
| Ingang 5 | Deurcontact, Poort 2 | Deurcontact, Poort 2 |
| Ingang 6 | REX-ingang, Poort 2 | REX-ingang, Poort 2 |
| Ingang 7 | Bond Sense, Poort 2 | Algemene Doel Ingang |
| Ingang 8 | REN-ingang, Poort 2 | Algemene Doel Ingang |
Slotuitgang aansluiting
Slotuitgang aansluiting
De Protege GX Integrated System Controller biedt een aansluiting voor één elektrische slotvanger met volledige bewaking van het slotcircuit op sabotage en overstroom/doorgebrande zekering. De deurslotbewaking kan worden uitgeschakeld als dit niet nodig is.
De slotuitgang wordt gedeeld met de bel/sirene-functies. U kunt een andere uitgang selecteren voor de slotbediening (Relais 1 (CP001:03) of Relais 2 (CP001:04)) als de bel/sirene-functie vereist is. Om de slotuitgang in combinatie met de onboard-lezermodule te gebruiken, moet de slotuitgang voor de deur die aan de lezerpoort is gekoppeld, worden geconfigureerd als de gewenste slotuitgang op de controller. Dit is niet standaard geconfigureerd.
Gecodeerd modulenetwerk
Standaard communicatieaansluiting
De Protege GX Integrated System Controller bevat gecodeerde RS-485 communicatietechnologie.

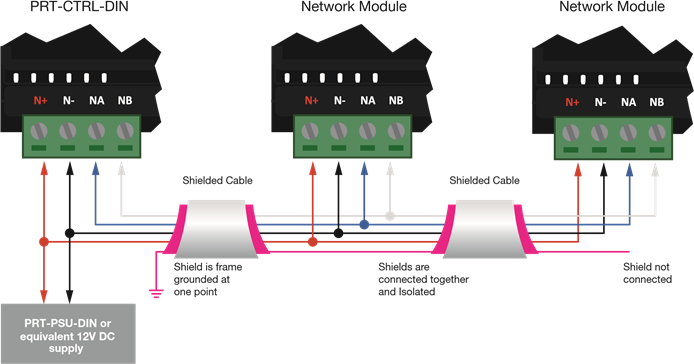

Sluit de NA- en NB-terminals van de controller altijd aan op de NA- en NB-terminals van de uitbreidingsapparaten en keypads. De N+ en N- moeten worden aangesloten op een 12V-voedingsbron die de piekbelasting van alle modules kan leveren. Als een afgeschermde kabel wordt gebruikt, moet de afscherming slechts aan één uiteinde van de kabel worden aangesloten. Sluit GEEN afscherming aan beide uiteinden aan.
Ethernet-interface
De communicatie tussen het Protege-systeem en de Protege GX Integrated System Controller maakt gebruik van een 10/100 Ethernet-netwerk dat de TCP/IP-protocolsuite gebruikt. Het IP-adres van de controller kan worden geconfigureerd met behulp van het LCD-toetsenbordterminal of via de ingebouwde webinterface. Het standaard IP-adres is ingesteld op een statisch IP-adres van 192.168.1.2 met een subnetmasker van 255.255.255.0.
Telefoonkiezer
Telefoonlijn aansluiting
De GX Integrated System Controller biedt de mogelijkheid om alarmen te communiceren en informatie te uploaden naar externe systemen met behulp van de onboard 2400bps modem. De telefoonlijn kan rechtstreeks op de controller worden aangesloten met behulp van de onboard telefoon aansluitterminals.
Ingangen
EOL-weerstand ingangsconfiguratie
Geen EOL-weerstand ingangsconfiguratie

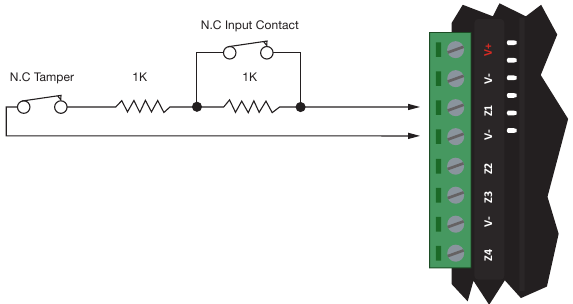

De Protege GX Integrated System Controller kan de status van maximaal 8 onboard-ingangen bewaken, zoals magnetische contacten, bewegingsdetectoren en temperatuursensoren. Apparaten die op deze ingangen zijn aangesloten, kunnen tot een maximale afstand van 300 meter (1000ft) van de controller worden geïnstalleerd bij gebruik van 22 AWG. De controller ondersteunt normaal geopende en normaal gesloten configuraties met of zonder EOL-weerstanden.
Technische specificaties
| Bedrijfsspanning | 12V DC +- 10% |
| Bedrijfsstroom | 120mA (Typisch) |
| DC-uitgang (Auxiliary) | 0.7A (Typisch) Elektronische uitschakeling bij 1.1A |
| Bel DC-uitgang (Continu) | 8 Ohm 30W Sirene of 1.1A (Typisch) |
| Bel DC-uitgang (Inrush) | 1500mA |
| Totale gecombineerde stroom | 3.4A (Max) |
| Elektronische ontkoppeling | 9.0VDC |
| Communicatie (Ethernet) | 1 10/100Mbps Ethernet Communicatie Link |
| Communicatie (Serieel) | 1 RS-485 Communicatie Interface Poort |
| Communicatie (Modem) | 1 2400bps Modem Communicatie |
| Lezers (Standaard Modus) | 2 Wiegand- of klokgegevenslezers die één Entry/Exit-deur of twee Entry/Exit-only deuren bieden |
| Lezers (Multiplex-lezer Modus) | 4 Wiegand-lezers (aangesloten in Multiplex-lezer modus) die elke combinatie van Entry of Exit voor twee deuren bieden |
| Ingangen (Systeemingangen) | 8 High Security bewaakte ingangen |
| Uitgangen | 4 50mA (Max) Open Collector Uitgang voor lezer LED en beeper of algemene functies |
| Relaisuitgangen | 2 FORM A Relais - 7A max |
| Bedrijfstemperatuur | 0˚ tot 49˚C (32˚ tot 122˚F) |
| Opslagtemperatuur | -10˚ tot 85˚C (14˚ tot 185˚F) |
| Vochtigheid | 0% tot 85% niet condenserend, alleen voor gebruik binnenshuis (Relatieve Vochtigheid) |
| Afmetingen (L x B x H) | 156 x 90 x 60mm (6.14 x 3.54 x 2.36") |
| Gewicht | 376g (13.26oz) |
| De grootte van de geleider die wordt gebruikt voor de levering van alle stroom aan de Protege GX Integrated System Controller moet voldoende groot zijn om spanningsval bij de terminals van niet meer dan 5% van de nominale spanning te voorkomen. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd, bezoek www.incontrol.co.nz voor bijgewerkte informatie. | |
