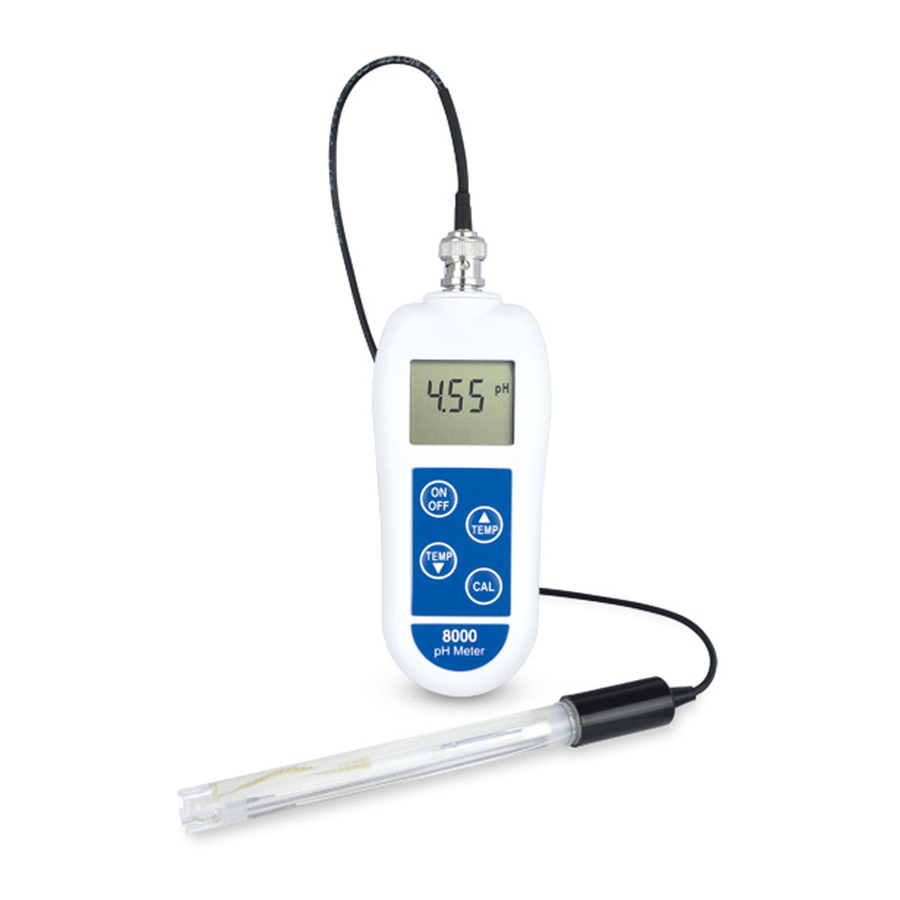

ETI 8100, 8000 - PH Meter Handleiding
AAN DE SLAG
Om te beginnen met meten, sluit u de sonde(s) aan op de aansluiting(en) op het instrument en verwijder de dop of fles die de elektrode bedekt.
Let op: er zit een kleine hoeveelheid 4.01 pH-oplossing in de dop/fles om ervoor te zorgen dat de elektrode in goede vochtige toestand blijft tijdens opslag. Er kunnen witte kristallen op of rond de elektrode ontstaan, dit is normaal, verwijder ze met een schone, vochtige doek.
Kalibreer het apparaat volgens de instructies in het gedeelte Kalibratie.
Schakel het apparaat in en plaats de elektrode in de te meten oplossing.
De 8000 of 8100 met losgekoppelde sonde geeft gedurende 10 seconden de ingestelde temperatuur weer. Met de sonde aangesloten, geeft de 8100 meter de temperatuur continu weer.
Roer de oplossing en wacht tot de meting is gestabiliseerd.
Lees de paragrafen Verzorging & Onderhoud en Opslag & Reiniging om de levensduur van de elektrode te verlengen.
Kalibratie - Het wordt aanbevolen om het apparaat dagelijks te kalibreren om consistente en nauwkeurige resultaten te verkrijgen.
Schakel de meter in en plaats de elektrode en thermometer/sonde in een 7.00 pH bufferoplossing.
Als u de handmatige temperatuuraanpassing gebruikt, meet u eerst de oplossing met een thermometer en past u het instrument aan op deze waarde. Zie Temperatuuraanpassing 8000/8100 (handmatig)
Laat de meting stabiliseren met de elektrode in de 7.00 pH-oplossing. Houd de 'CAL'-knop 3 seconden ingedrukt, 'CAL' wordt weergegeven op het display en de weergegeven meting knippert.
Plaats de elektrode in een 4.01 pH- of 10.01 pH-oplossing en laat de meting stabiliseren, roer de oplossing indien nodig om luchtbellen te verwijderen.
Als u ongeveer 5 pH meet, kalibreer dan met behulp van 7.00 & 4.01 pH bufferoplossingen.
Als u ongeveer 8 pH meet, kalibreer dan met behulp van 7.00 & 10.01 pH bufferoplossingen.
Druk om te voltooien op de 'CAL'-knop en het display toont de oplossingswaarde waarin het zich momenteel bevindt.
Om de kalibratie op elk moment af te breken, drukt u op de 'ON/OFF' (Aan/Uit)-knop - de meter keert terug naar de vorige kalibratiewaarden.
INSTRUMENTFUNCTIES
Auto-Off (Automatisch uitschakelen) - Het instrument schakelt automatisch uit na 10 minuten. Om de auto-off (automatisch uitschakelen)-functie uit te schakelen, houdt u de
knop ingedrukt terwijl u het apparaat inschakelt - auto-off (automatisch uitschakelen) disabled (uitgeschakeld) scrolt over het scherm om dit te bevestigen.
Let op: wanneer het apparaat wordt uitgeschakeld, wordt de auto-off (automatisch uitschakelen)-functie opnieuw ingeschakeld
C/F Selectie - Met het apparaat uitgeschakeld, houdt u de 'ON/OFF' (Aan/Uit)-knop 5 seconden ingedrukt om de eenheden tussen C en F te schakelen.
Temperatuuraanpassing 8000/8100 (handmatig) - Om de temperatuur handmatig aan te passen, houdt u de 'TEMP'-knop 3 seconden ingedrukt totdat 'Set' wordt weergegeven. Druk op of houd de of
knop ingedrukt om de temperatuur in hele graden aan te passen. Druk op de 'ON/OFF' (Aan/Uit)-knop om de temperatuurverandering op te slaan.
Let op: Handmatige temperatuuraanpassing op 8100 vereist dat de temperatuursonde niet is aangesloten. Om de ingestelde temperatuur te bekijken, drukt u op de 'TEMP'-knop en de temperatuur wordt 10 seconden op het scherm weergegeven.
Temperatuuraanpassing 8100 (alleen ATC) - Wanneer de temperatuursonde is aangesloten op de 8100 meter, wordt deze automatisch gedetecteerd en bij aansluiting wordt de temperatuur continu weergegeven.
Houd er rekening mee dat met de sonde aangesloten de meter kan meten van 0 tot 100°C (32 tot 212°F).
Als de sonde van de meter wordt verwijderd, wordt de temperatuur 10 seconden weergegeven.
Als de temperatuursonde niet met de meter wordt gebruikt, raadpleeg dan de handmatige temperatuuraanpassing.
FOUTEN
Kalibratie - 'Err' wordt weergegeven als u niet eerst kalibreert bij 7.00 pH. Als de gecombineerde fout van de sonde en de bufferoplossing groter is dan 1 pH, wordt 'Err' weergegeven en wordt de kalibratie afgebroken.
Als de gecombineerde hellingsfout van de sonde en bufferoplossing groter is dan 0.5 pH, wordt 'Err' weergegeven. Om de kalibratie af te breken, drukt u op de 'ON/OFF' (Aan/Uit)-knop - de meter keert terug naar de vorige kalibratiewaarden.
pH-elektrode - De pH-elektrode is verbonden via de BNC-connector; als deze niet is aangesloten, zijn de weergegeven waarden zinloos.
Als 'Hi' wordt weergegeven, zijn de metingen hoger dan 14 pH en als 'Lo' wordt weergegeven, zijn de metingen lager dan 0 pH.
'Err' wordt weergegeven als de metingen aanzienlijk buiten het gespecificeerde meetbereik liggen of als de elektrode beschadigd is.
Temperatuursonde - 'Hi' wordt weergegeven als de metingen hoger zijn dan 100 ºC (212°F) en 'Lo' wordt weergegeven als de metingen lager zijn dan 0°C (32°F).
Let op: ATC werkt alleen tussen 0°C (32°F) en 60°C (140°F)
VERZORGING & ONDERHOUD
Deze pH-meter en elektrode zouden bij correct onderhoud jarenlang mee moeten gaan, zolang de elektrode wordt onderhouden. Na verloop van tijd zal de elektrodesensor achteruitgaan, maar regelmatig kalibreren, reinigen en opslaan van het apparaat zal de levensduur verlengen.
Als de elektrode-uitlezingen traag of onregelmatig zijn, plaats de sensor dan minstens een half tot een uur in een reinigingsoplossing of 7.00 pH-oplossing voordat u opnieuw test.
ELEKTRODE OPSLAG & REINIGING
Zorg ervoor dat de glazen bol van de elektrode nat wordt gehouden door de opslagdop na elk gebruik terug te plaatsen. Opslag- of 4.01 pH-oplossing kan in de dop/fles worden gebruikt. Spoel de pH-elektrode altijd af met reinigingsoplossing of gedeïoniseerd water voor het volgende gebruik, als dit niet beschikbaar is, kan kraanwater worden gebruikt. Raak de glazen bol niet aan en reinig deze niet met agressieve materialen.
BATTERIJ VERVANGEN
Vervang de batterij wanneer het batterijpictogram wordt weergegeven. Deze meter blijft nauwkeurig meten, maar na verder gebruik geeft de meter "flat bat" (batterij leeg) weer en wordt deze uitgeschakeld.
Draai de schroef aan de achterkant van de meter los en vervang deze door drie AAA-batterijen, waarbij u ervoor zorgt dat de polariteiten correct zijn.
EMC/RFI
De meting kan worden beïnvloed als het apparaat wordt gebruikt binnen een radiofrequent elektromagnetisch veld van meer dan 1 volt per meter, de prestaties van het instrument worden niet permanent beïnvloed.
BUFFEROPLOSSINGEN/CAPSULES
Het wordt aanbevolen om bufferoplossingen te gebruiken die het dichtst bij uw verwachte meetbereik liggen.
Als u ongeveer 5 pH meet, kalibreer dan met behulp van 7.00 & 4.01 pH bufferoplossingen.
Spoel de pH- en temperatuursondes af in gedeïoniseerd water voordat u ze in elke bufferoplossing plaatst, als dit niet beschikbaar is, is kraanwater acceptabel.
De waarde van de bufferoplossing verandert met de temperatuur en daarom compenseert het instrument dit automatisch tijdens de kalibratie. Daarom mogen alleen bufferoplossingen die de temperatuurcoëfficiënten in de onderstaande tabel volgen, met deze instrumenten worden gebruikt voor de beste nauwkeurigheid.
| temperatuur | 4.01 pH | 7.00pH | 10.01pH |
| 0 | 4.01 | 7.12 | 10.32 |
| 5 | 4.01 | 7.09 | 10.25 |
| 10 | 4.01 | 7.06 | 10.18 |
| 15 | 4.00 | 7.04 | 10.12 |
| 20 | 4.00 | 7.02 | 10.06 |
| 25 | 4.01 | 7.00 | 10.01 |
| 30 | 4.01 | 6.99 | 9.97 |
| 35 | 4.02 | 6.98 | 9.93 |
| 40 | 4.03 | 6.97 | 9.89 |
| 45 | 4.04 | 6.97 | 9.86 |
| 50 | 4.06 | 6.97 | 9.83 |
| 55 | 4.08 | 6.97 | 9.81 |
| 60 | 4.10 | 6.98 | 9.79 |
SPECIFICATIE
| specificatie | pH | temperatuur |
| bereik | 0 tot 14 pH | 0 tot 99.9°C |
| resolutie | 0.01 pH | 0.1°C |
| nauwkeurigheid | ±0.05 pH | ±0.5°C |
| batterij & batterijduur | 3 x 1.5 volt AAA - 5000 uur | |
| sensortype | combinatie-elektrode / thermistor | |
| display | aangepast LCD | |
| afmetingen | 25 x 56 x 128 mm | |
| gewicht | 130 gram | |
ACCESSOIRES
Reinigingsoplossing
816-040 pH-elektrode reinigingsoplossing 480ml
Opslagoplossing
816-041 pH-elektrode opslagoplossing 500ml
Bufferoplossingen
816-050 4.01 pH bufferoplossing roze 100 ml
816-051 7.00 pH bufferoplossing geel 100 ml
816-052 10.01 pH bufferoplossing blauw 100 ml
Buffercapsules
816-004 4 pH buffercapsules verpakking van 10
816-007 7 pH buffercapsules verpakking van 10
816-009 9 pH buffercapsules verpakking van 10
pH Elektroden
823-501 Combinatie pH elektrode
823-502 12 mm Speer Combinatie pH elektrode
823-503 6 mm Speer Combinatie pH elektrode 823-510 pH vleesmes sonde
Gefabriceerd door
Electronic Temperature Instruments Ltd
Easting Close, Worthing, West Sussex BN14 8HQ
tel: 01903 202151
fax: 01903 202445
email: sales@etiltd.com
www.etiltd.com
