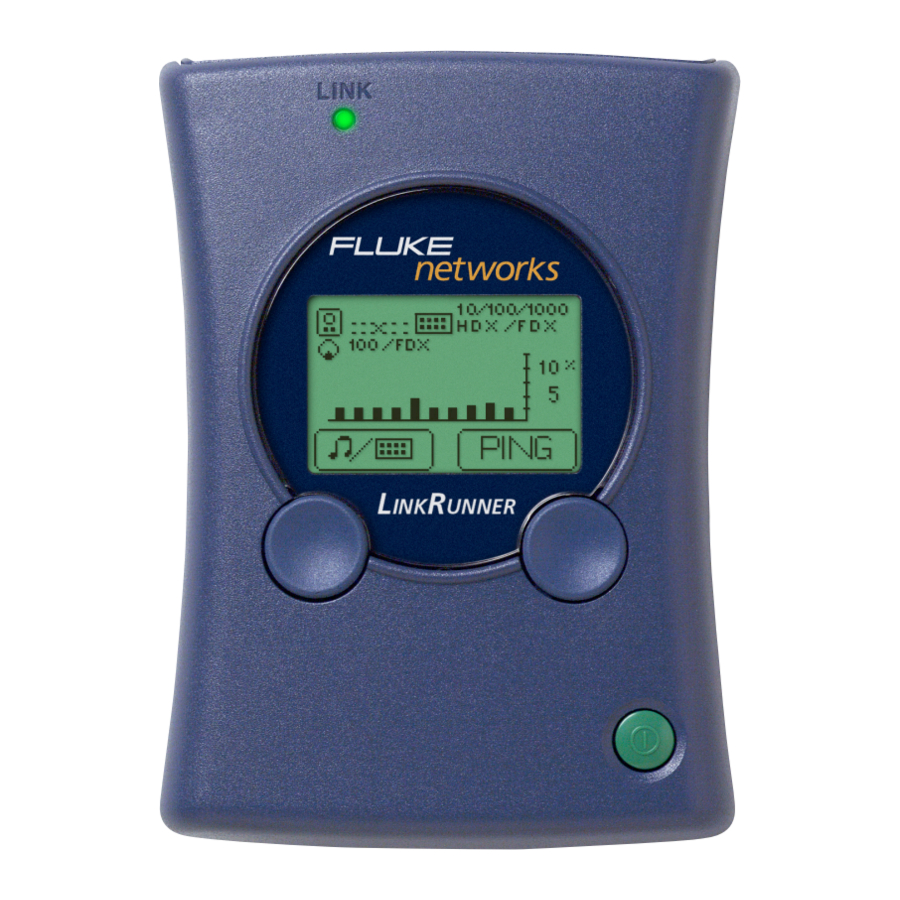

Snelstartgids Fluke LinkRunner - Netwerk Multimeter

Met deze tool voor het testen van kantoor-naar-netwerk kunt u snel het netwerk controleren, een kabel testen of pingen.

Nu registreren

Registreer LinkRunner en ontvang een gratis holster. Stuur de registratiekaart terug of ga naar www.flukenetworks.com\register en voer uw naam en wachtwoord in (bestaande klant). Maak een nieuw account aan als dit de eerste keer is. U kunt zich ook registreren door een e-mail te sturen naar support@flukenetworks.com.

Wat zit er in de doos

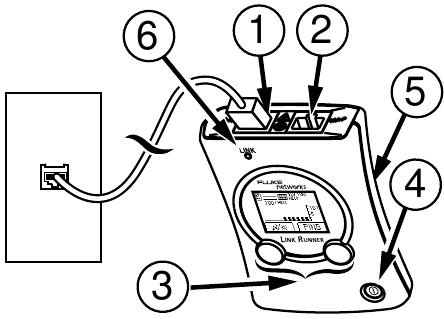

Beschrijving

1. RJ-45 LAN-poort
2. RJ-45 MAP-poort (kabeltesten)
3. Selectieknoppen Links – Markeren Rechts – Actie
4. Aan/uit-knop
   Uitschakelen - ingedrukt houden
   Achtergrondverlichting – kort één keer drukken
5. Batterijen (2) AA
6. Linkindicatorlampje

Reken op het apparaat voor antwoorden

Sluit eerst een RJ-45-kabel aan van de netwerkhub of wandcontactdoos naar de LinkRunner LAN-poort. Raadpleeg de volgende lijst met vragen en bijbehorende antwoorden om te zien hoe LinkRunner u kan helpen de klus te klaren.

Veelgestelde vragen
Is dit een actieve Ethernet-poort?
Kan ik pingen?
Is deze kabel goed?
Is deze kabel van begin tot eind goed?
Waar gaat deze kabel heen?
Is de PC NIC in orde?

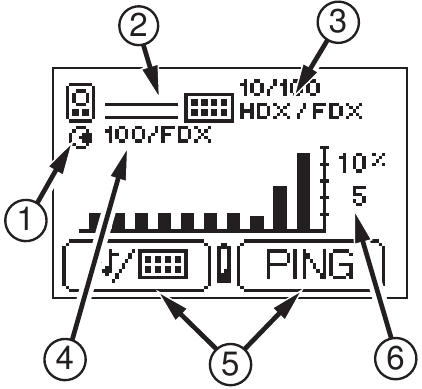

Is dit een actieve Ethernet-poort

1. Activiteitsindicator
2. Kabel-/linkstatus:
   Rechte patch
   Crossover-patch
   Onbekende patch (Auto-MDIX-poort op hub of switch)
   Linkniveau (wordt weergegeven wanneer laag)
3. Gecommuniceerde snelheid/duplex
4. Werkelijke linksnelheid/duplex
5. Softkeys (komen overeen met de L/R-selectieknoppen).
   Indicator voor bijna lege batterij: wordt weergegeven wanneer laag.
6. Netwerkgebruik

Kan ik pingen

• Druk op om te pingen.
  In DHCP-netwerkomgevingen pingt LinkRunner:
  Standaardrouter
  DNS-server
  Door gebruiker gedefinieerd apparaat (meest recent geselecteerd)

Pingresultaten

• Apparaatpictogrammen zijn gerangschikt op basis van hun positie ten opzichte van de router.
• Niet-reagerende apparaatpictogrammen worden gedimd weergegeven.
• Verzonden/ontvangen pingframes worden onder elk pictogram weergegeven.
• Het door DHCP verkregen LinkRunner IP-adres wordt boven de softkeys weergegeven.
• Druk op om details te bekijken (Round Trip Time).

Pingdetails

• Round Trip Time wordt onder het IP-adres weergegeven (milliseconden).
• Druk op om toegang te krijgen tot Ping Configuration (Pingconfiguratie).
• Druk op om te stoppen met pingen.

Opmerking: de DNS-server wordt alleen gepingd in DHCP-modus.

Is deze kabel goed

• Steek een kabel in de LAN-poort.
• Alle vier de paren zijn 189 ft.

geeft een probleemkabel aan en details worden hieronder weergegeven.
Goed
Kort
Onbekend
Gesplitst
Open (wiremap of kabel-ID)

Is deze kabel van begin tot eind goed

• Patchkabel - verbind beide kabeluiteinden met LinkRunner (LAN- en MAP-poort).
• Lange kabel - verbind het ene uiteinde met de LAN-poort en het andere uiteinde met de wiremap-adapter of met een kabel-ID.
• Een goede kabel genereert deze informatie:
  Alle vier de paren zijn goed.
  De kabellengte is 253 ft.
  De kabel is een rechte kabel.

• geeft een probleemkabel aan en details worden hieronder weergegeven.


Waar gaat deze kabel heen

• Steek de kabel in de LAN-poort van LinkRunner.
• Druk op om de kabellocatiefunctie te starten.

• Controleer de hub op een knipperend poortlampje of scan de kabel aan het andere uiteinde met de optionele toonontvanger.
• Druk op om te stoppen.
• Kabel-ID - gebruik de optionele Cable ID kit (Kabel-ID-kit) (#1-8) en sluit deze aan op het andere uiteinde van de kabel om kabeltrajecten in kaart te brengen.

• De kabel-ID is 6.
• Dit kabeltraject is 248 ft.
• Het is een rechte kabel.

Is de PC NIC in orde

• Als het netwerk in orde is, test u de PC NIC-kaart door LinkRunner erop aan te sluiten. Als u een link krijgt, is de NIC in orde.

Ping / Apparaatconfiguratie

Druk tegelijkertijd op beide actieknoppen om toegang te krijgen tot de configuratie (Ping of LinkRunner ). Als er geen kabel is aangesloten, drukt u op om toegang te krijgen tot Configuration (Configuratie).

Ping Configuration

• Druk op om IP-adressen te configureren voor pingen.
• Druk op om een item te markeren.
• - druk op voor DHCP aan/uit.

Opmerking: handmatige wijzigingen in de IP-adresconfiguratie worden genegeerd totdat u DHCP uitschakelt.

Door gebruiker gedefinieerde IP-adressen
- druk op om door de gebruiker gedefinieerde IP-adressen in te voeren (maximaal 4 algemene IP-adres pingdoelen).

• Druk op om door pingdoelen 0 - 4 te bladeren. Doel 0 betekent dat u geen doel wilt pingen.

• Druk op om toegang te krijgen tot IP editing (IP-bewerking) en druk vervolgens op om te beginnen met het bewerken van het geselecteerde doel.

Een IP-adres invoeren

• Druk op om elk cijfer te verhogen.

• Druk op om door te gaan.
• Druk op om af te sluiten.

Opmerking: ongeldige adressen keren terug naar de vorige waarde (klasse D, E, 0.0.0.0 of 255.255.255.255).

Handmatige IP-configuratie

• - druk op om toegang te krijgen tot IP Configuration (IP-configuratie).
• Druk op om een adres te markeren:
  LinkRunner IP-adres
  Subnet Mask
  Default Router
• Druk op de rechterselectieknop om te beginnen met het bewerken van een adres.
• Druk op om vervolgens.

Apparaatconfiguratie

• Druk in het Ping/LinkRunner Configuration (Ping/LinkRunner-configuratie)-scherm op LinkRunner Configuration (LinkRunner-configuratie).
• Weergegeven zijn het LinkRunner MAC-adres en de versie.
• Druk op om feet of meters te selecteren.
• Druk op om af te sluiten.

Andere functies

Apparaat zonder stroom		Token Ring
Telco		Geen DHCP-server gevonden

Automatisch uitschakelen: het apparaat wordt na 5 minuten inactiviteit uitgeschakeld (automatisch uitschakelen is uitgeschakeld tijdens ping- of kabellocatietaken).
Fabrieksinstellingen herstellen: druk op de aan/uit-knop terwijl u op beide selectieknoppen drukt.
Ping Responder: In de pingmodus reageert LinkRunner op pings van andere apparaten.
Dubbele IP-adressen gevonden

Help Technical Assistance Center (Technisch Ondersteuningscentrum)

Heeft u een vraag over het gebruik van LinkRunner? Neem contact op met het Technical Assistance Center (Technisch Ondersteuningscentrum) op een van de vermelde nummers of stuur een e-mail naar: support@flukenetworks.com.

U kunt ook de Fluke Networks Knowledge Base (Fluke Networks-kennisbank) bezoeken op http://kb.flukenetworks.com.

Accessoires

Koop LinkRunner-accessoires of andere netwerktestproducten door contact op te nemen met een Fluke Networks-vertegenwoordiger of stuur een e-mail naar: sales@flukenetworks.com. Ga voor meer informatie naar www.flukenetworks.com/linkrunner.

Reinigen

Reinig het apparaat met een vochtige doek.

Als de apparatuur wordt gebruikt op een manier die niet is gespecificeerd door de fabrikant, kan de bescherming die door de apparatuur wordt geboden, worden aangetast.

Garantie

LinkRunner heeft een garantie van één jaar. Meer informatie vindt u op www.flukenetworks.com/linkrunner.

Specificaties

Europese richtlijn
Voldoet aan EN61010-1 1^ste en 2^de edities.
Voldoet aan EN61326 klasse A, voor ESD-criteria C, FCC deel 15 klasse A.
Canadian Nationally Recognized Test Laboratory (Canadees nationaal erkend testlaboratorium) voor de VS en Canada
Voldoet aan CSA/CAN C22.2 No.1010.1-92, UL3111-1.
Niet bedoeld om te worden aangesloten op een telecommunicatielijn.
Voldoet aan de C-Tick EMC-norm.

Referenties
