Daikin DZK-MTS-3 - Thermostaat Handleiding
Inhoud

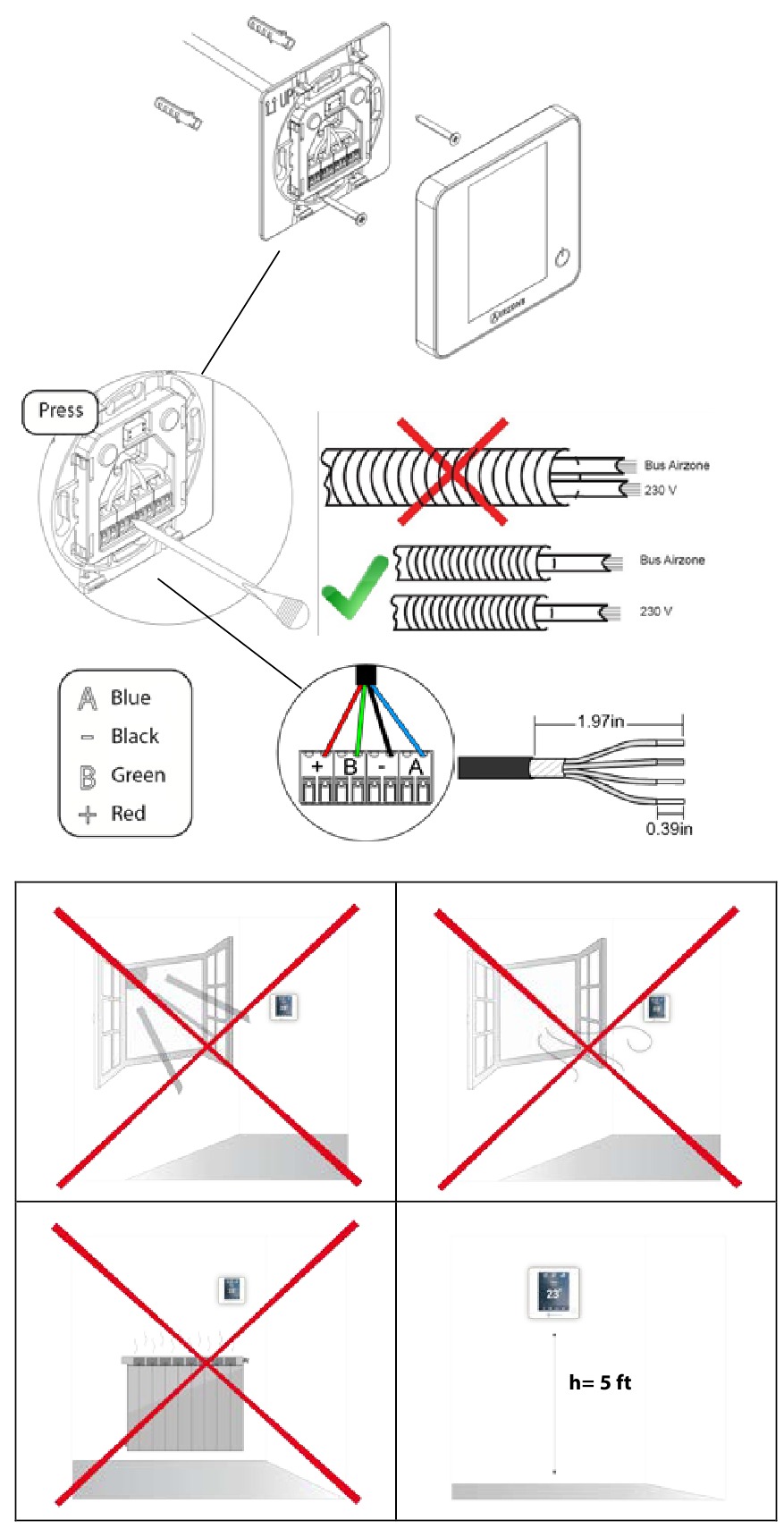

MONTAGE

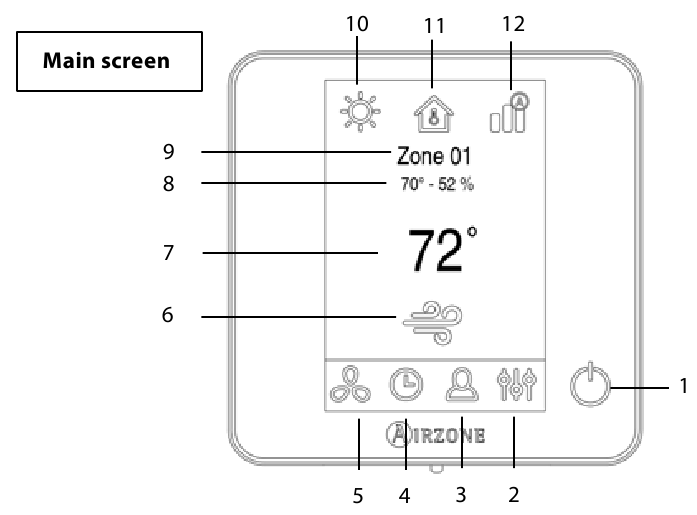

FUNCTIONALITEITEN
| Nº | Betekenis | Actie |
| 1 | On/Off (Aan/Uit) | Aan/uit voor de zone |
| 2 | Zone instellingen | Toegang tot zone parameters |
| 3 | Gebruikersinstellingen | Toegang tot het menu met gebruikersinstellingen |
| 4 | Tijdschema's | Toegang tot het menu met tijdschema's |
| 5 | Lokale ventilatie | Lokale ventilatie in- / uitschakelen |
| 6 | Zone vraag | Wordt weergegeven wanneer de zone om warmte of koelte vraagt |
| 7 | Insteltemperatuur | De insteltemperatuur wijzigen |
| 8 | Kamertemperatuur en luchtvochtigheidspercentage | Geeft de kamertemperatuur en de relatieve luchtvochtigheid in de zone weer |
| 9 | Huidige zone | Toegang tot de bediening van de externe zone |
| 10 | Bedrijfsmodus | Toegang tot het menu voor de bedrijfsmodus (alleen Hoofd) |
| 11 | Gebruikersmodus | Toegang tot het menu voor de Gebruikersmodus (alleen Hoofd) |
| 12 | Luchtstroomregeling | Toegang tot het menu voor Luchtstroomregeling (alleen Hoofd) |
| Nº | Betekenis | Actie |
| 1 | Datum en tijd | Geeft de huidige datum en tijd weer |
| 2 | Huidige zone | Geeft de naam van de huidige zone weer |
| 3 | Kamertemperatuur | Geeft de kamertemperatuur weer |
| 4 | Luchtvochtigheidspercentage | Geeft het percentage van de luchtvochtigheid in de kamer weer |
| 5 | On/Off (Aan/Uit) | Aan/uit voor de zone |
| 6 | Bedrijfsmodus | Geeft de huidige bedrijfsmodus weer |

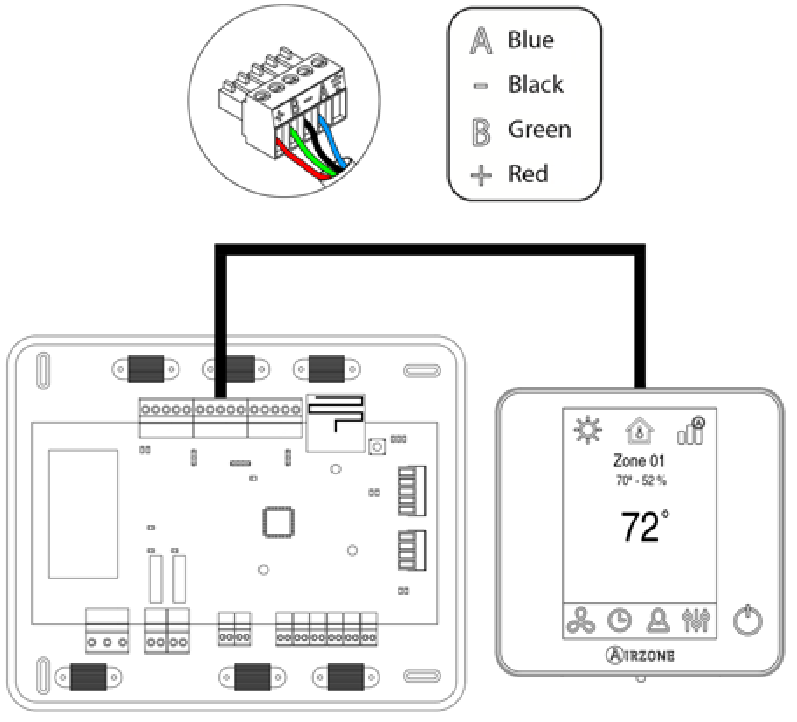

AANSLUITING
Opmerking: Sluit de "-" pool niet aan op de "+" aansluiting. Dit kan het apparaat beschadigen.
UITZONDERINGSCODES
| Betekenis | |
| Error 1 (Fout 1) | Communicatiefout met de hoofdcontroller |
| Error 5 (Fout 5) | Temperatuursensor is open |
| Error 6 (Fout 6) | Temperatuursensor is kortgesloten |
| Error 8 (Fout 8) | Draadloze Lite thermostaat niet gevonden |
| Error 9 (Fout 9) | Communicatiefout tussen de Daikin Interface Board en het systeem |
| Error 10 (Fout 10) | Communicatiefout tussen de DZK BACnet Interface en het systeem |
| Error 11 (Fout 11) | Communicatiefout tussen de Daikin Interface Board en de Daikin binnenunit |
Opmerking: Raadpleeg de DZK installatiehandleiding voor stappen voor probleemoplossing.

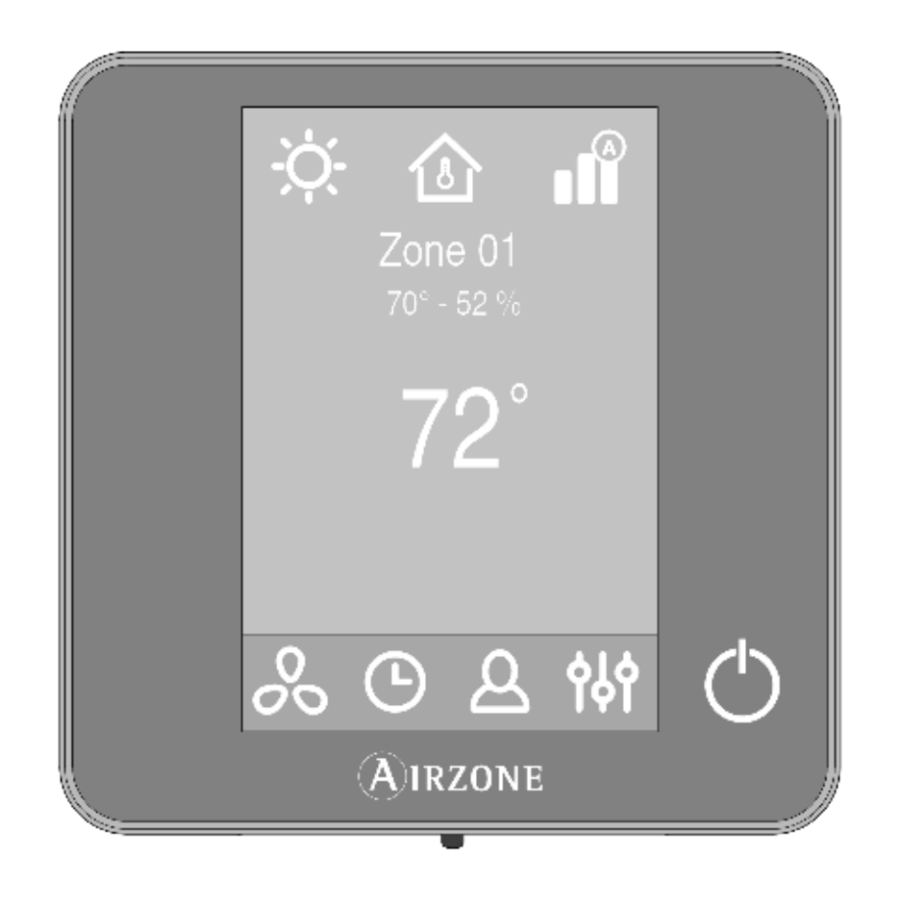

BEDRADE THERMOSTAAT
Kleurengrafische interface met capacitief scherm voor het regelen van zones in DZK-systemen. Aangedreven door de Main Control Board (Hoofdbesturingskaart). Afgewerkt in staal en glas.
Functionaliteiten:
- Beschikbare talen: Engels, Frans en Spaans.
- Regeling van de insteltemperatuur. Weergegeven in stappen van 1ºF/0.5ºC.
- Configureerbaar instelbereik voor Koelen en Verwarmen.
- De automatische omschakelmodus kan automatisch overschakelen naar de koel-/verwarmmodus bij de insteltemperatuur ±1ºF/0.5ºC (kan worden geconfigureerd van 0 tot 7ºF met behulp van veldinstellingen) met een wachttimer van 15, 30, 60 of 90 minuten.
- Meting van de kamertemperatuur en de relatieve luchtvochtigheid van de zone.
- Bedrijfsmodus, gebruikersmodus en luchtstroomregeling (Alleen Hoofdbedrade Thermostaat).
- Timerfunctie.
- Tijdschema's programmeren.
- Externe toegang tot andere zones van het systeem.
- Configureerbaar als Hoofd- of Zonethermostaat.
Phone: (855) 770-5678 | http://www.daikinac.com
TECHNISCHE SPECIFICATIES
| Voeding en verbruik | |
| Type voeding | Vdc |
| V max | 12 V geleverd door de Hoofdbesturingskaart |
| I max | 145 mA |
| Stand-by verbruik | 0.876 W |
| Aansluiting en communicatie | |
| Afgeschermd getwist paar | AWG 20 – 4 draden |
| Maximale bedradingslengte (Besturingskaart naar thermostaat) | 130 ft (40 m) |
| Bedrijfstemperaturen | |
| Opslag | -4 tot 158ºF (-20 tot 70 ºC) |
| Bedrijf | 32 tot 122ºF (0 tot 50ºC) |
| Luchtvochtigheidsbereik tijdens bedrijf | 5 tot 90% (niet-condenserend) |
| Insteltemperatuurbereik | 59 tot 86ºF (15 tot 30ºC) |
| Leesnauwkeurigheid | ±1ºF (±0.5 ºC) |
| Weergavenauwkeurigheid | ±1ºF (±0.5 ºC) |
| Relatieve luchtvochtigheid | ±4% |
| Mechanische aspecten | |
| Montage | Oppervlak door middel van steun |
| Beschermingsklasse | IP 20 |
| Type sonde | Airzone_NTC_10K |
| Gewicht (massa) | 0.44 lb (198 g) |
| Afmetingen (BxHxD) | 3.62x3.62x0.62 inch (92x 92x15.85 mm) |

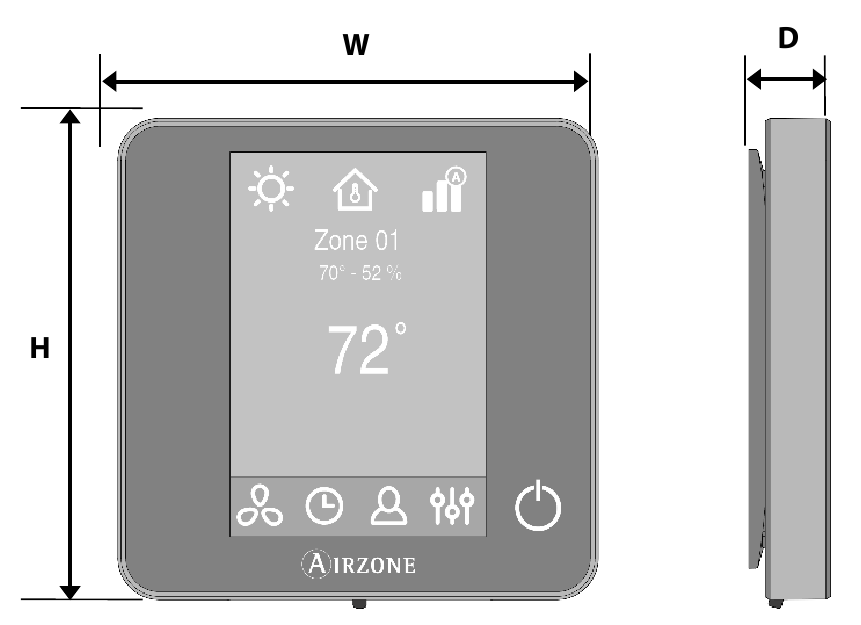

Afmetingen
Referenties
