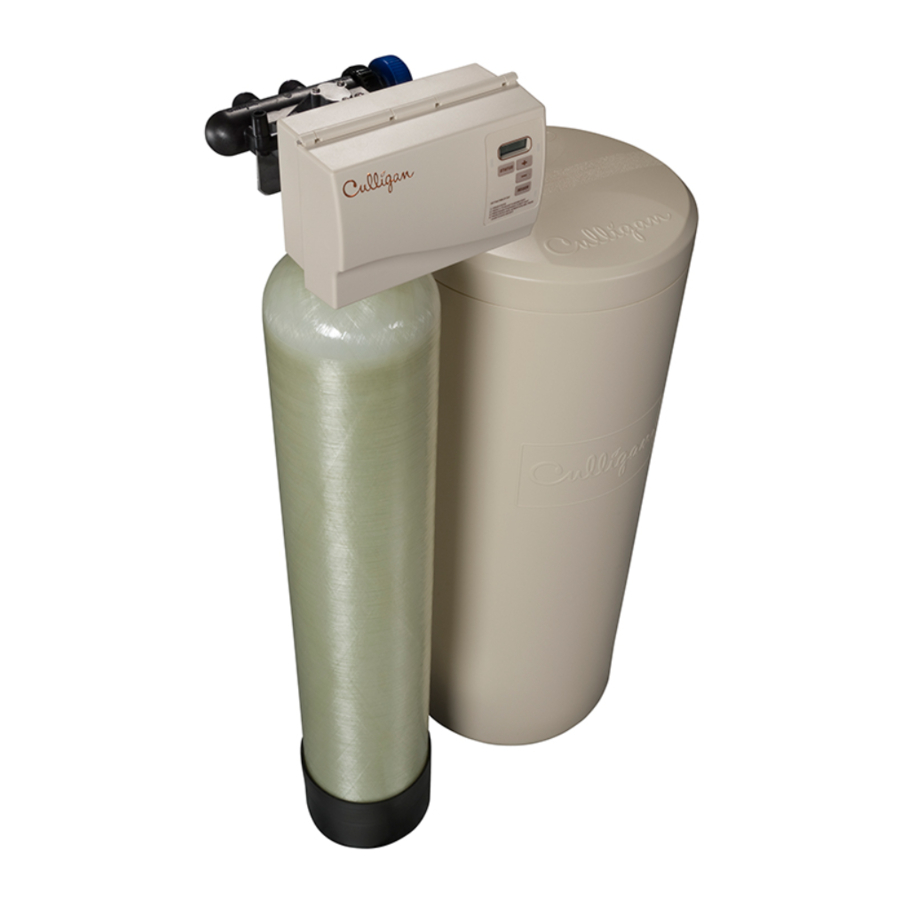

Inleiding
Gebruik dit blad als hulpmiddel bij het programmeren van de Medallist waterontharder bij standaard gebruik. Raadpleeg de Medallist installatie- en bedieningshandleiding als er wijzigingen moeten worden aangebracht in de programmeeropties of servicecontrole.
Zorg ervoor dat de watertoevoer is afgesloten en zet vervolgens de timer aan. Het display licht op en knippert "12:00 PM" en de motor bekrachtigt en schakelt de besturing, zonder te stoppen, naar de uitgangspositie. Dit is vereist om ervoor te zorgen dat de besturing zich in de uitgangspositie bevindt.
Overzicht
De timer gebruikt vier knoppen:
- STATUS: Ga met de timer door de weergaveopties.
- PIJL OMHOOG "+": Verhoog de instelling.
- PIJL OMLAAG "-": Verlaag de instelling.
- REGEN.: Start een handmatige regeneratie.
DE MICROPROCESSOR INSTELLEN
De microprocessor detecteert wanneer deze is geïnstalleerd als een Soft-Minder®-besturing. Het toevoegen of verwijderen van een verbinding met de printplaat zal de microprocessor automatisch resetten naar de fabrieksinstellingen.
Stap 1 – De tijd instellen
Druk op de "STATUS"-toets.
Het display knippert 3 seconden "tod" en verandert vervolgens in de tijd met het "eenheden"-cijfer dat knippert. Pas het "eenheden"-cijfer aan met de "+" of "-" toetsen. Druk op de "REG"-toets om het "tientallen"-cijfer te laten knipperen. Pas het "tientallen"-cijfer aan met de "+" of "-" toetsen. Druk op de "REG"-toets om het "uren"-cijfer te laten knipperen. Pas het "uren"-cijfer aan met de "+" of "-" toetsen. Druk op de "REG"-toets om terug te keren naar "eenheden" of
Opmerking: De "uren"-instelling scrolt door 1-12 AM en 1-12 PM. Zorg ervoor dat de juiste AM- of PM-indicator wordt weergegeven bij het instellen van de tijd.
Stap 2 – Regeneratietijd programmeren
Druk na het instellen van de tijd op de "Status"-toets. Het display knippert 3 seconden "tor" en verandert vervolgens in de tijdinstelling met het "eenheden"-cijfer dat knippert. Pas de regeneratietijd aan zoals hierboven aangegeven.
Opmerking: deze optie wordt niet weergegeven als de optie "dIP 2" is ingesteld op onmiddellijk (immediate)
Stap 3 – Zoutdosering programmeren
Druk na het programmeren van de regeneratietijd op de "Status"-toets.
Het display knippert 3 seconden "SLtP" als het is ingesteld op Engels of "SLtG" als het is ingesteld op Metrisch en geeft vervolgens de zoutdosering weer. Raadpleeg de achterkant van dit blad voor zoutinstellingen. Pas de instelling aan met de "+" of "-" toets (3-24 lbs.)(1-10 kgs.)
Opmerking: deze optie wordt niet weergegeven als de besturing is ingesteld op filtermodus.
Stap 4 – Terugspoeltijd programmeren
Druk na het programmeren van de zoutdosering op de "Status"-toets. Het display knippert 3 seconden "bw" en geeft vervolgens de terugspoeltijd in minuten weer. Pas de instelling aan met de "+" of "-" toets. (1-40 minuten)
Stap 5 – Pekel aanzuigen/langzaam spoelen programmeren
Druk na het programmeren van de terugspoeltijd op de "Status"-toets. Het display knippert 3 seconden "br" en geeft vervolgens de pekel aanzuig/langzaam spoeltijd in minuten weer. Pas de instelling aan met de "+" of "-" toets. (35-99 minuten). Zie Tabel 5 voor voorgestelde pekel aanzuig/langzaam spoeltijden.
Opmerking: deze optie wordt niet weergegeven als de besturing is ingesteld op filtermodus.
Stap 6 – Gallons (Liters) of dagen tot regeneratie programmeren
Metermodus — Druk na het programmeren van de pekel aanzuig/langzaam spoeltijd op de "Status"-toets.
Het display knippert 3 seconden "CAPG" ("CAPL") en geeft vervolgens het instelpunt voor gallons of liters weer. Pas de instelling aan met de "+" of "-" toets. (10-9990 Gallons) (40-37000 Liters). Raadpleeg de achterkant van dit blad voor het berekenen van de capaciteitsinstelling.
Opmerking: De geprogrammeerde waarde moet met 10 worden vermenigvuldigd om de werkelijke instelling te verkrijgen. Als er bijvoorbeeld 87 op het display wordt weergegeven, regenereert de besturing nadat er 870 gallons door de meter zijn gegaan.
Tijdklokmodus — Druk na het programmeren van de pekel aanzuig/langzaam spoeltijd op de "Status"-toets. Het display knippert 3 seconden "CAP" en geeft vervolgens het aantal dagen tussen de regeneraties weer.
Pas de instelling aan met de "+" of "-" toets. (1-42 dagen). Raadpleeg de achterkant van dit blad voor het berekenen van tijdklokinstellingen.
Programmeerstand verlaten
Druk vanuit stap 6 (of stap 7 als deze actief is) op de "Status"-toets.
Het display wordt leeg.
Druk nogmaals op de "Status"-toets om het programmeren te verlaten.
Opmerking: De besturing verlaat de programmeerstand als er binnen één minuut geen toetsactiviteit plaatsvindt.
Het geprogrammeerde menu vergrendelen
Houd de "+"-toets 3 seconden ingedrukt in de servicemodus. Het display toont de status van de vergrendelingsfunctie. ("LoC" of "unL") Pas aan met de "+" of "-" toets.
Druk op de "STATUS"-toets om terug te keren naar de servicemodus.
Opmerking: Terwijl het geprogrammeerde menu is vergrendeld ("LoC"), worden alle items in het programmeermenu weergegeven, maar kan alleen de tijd worden gewijzigd.
Opmerking: Als de programmeertijd verstrijkt, worden de waarden niet opgeslagen. De "Status"-toets moet worden ingedrukt om waarden op te slaan.
TABEL 5 - Voorgestelde pekel aanzuig/langzaam spoeltijden
Opmerking: waarden zijn voor een druk van 50 psi. Minuten moeten worden aangepast voor lagere en hogere druk om ervoor te zorgen dat de pekel volledig wordt uitgespoeld.
CAPACITEITS- EN ZOUTINSTELLINGEN
Zoals eerder vermeld, regenereert de ontharder zodra de hoeveelheid water die gelijk is aan het ingestelde watervolume de turbine is gepasseerd voor metermodellen of na een vast tijdsinterval voor tijdklokmodellen. Regeneratie wordt uitgesteld tot de geselecteerde regeneratietijd of onmiddellijk, afhankelijk van hoe de microprocessor is geprogrammeerd. Voordat het programmeren wordt voltooid, moet de volgende informatie worden vastgesteld:
- Gecompenseerde waterhardheid.
Als uw watertoevoer ijzer bevat, compenseer dit dan met de volgende procedure.- Vermenigvuldig het ijzer met 0,1 en tel het resultaat op bij de hardheid.
Voorbeeld: (3 ppm ijzer x 0,1) + 25 gpg hardheid = 25,3 gpg totale hardheid - Kies het gewenste % capaciteit en raadpleeg de tabel hieronder voor de juiste vermenigvuldiger.
Voorbeeld: 67% capaciteit geeft een vermenigvuldiger van 1,5.
- Vermenigvuldig het ijzer met 0,1 en tel het resultaat op bij de hardheid.
TABEL 2
- Vermenigvuldig het resultaat van stap 1 met de vermenigvuldiger gekozen in stap 2. Dit is de gecompenseerde hardheid.
Voorbeeld: 25,3 gpg totale hardheid x 1,5 = 38 gpg gecompenseerde hardheid. - Gebruik de effectieve hardheid voor het bepalen van de grootte en het bepalen van de zoutdosering en regeneratiefrequentie.
- De geforceerde regeneratiefunctie moet worden gebruikt voor de Soft-Minder meterwerking om ervoor te zorgen dat de harslaag niet door ijzer wordt vervuild als gevolg van een gebrek aan waterstroom. Zie "De optie-instellingen programmeren" voor de geforceerde regeneratiefunctie.
- Zoutdosering
Selecteer in tabel 3 de zoutdosering waarmee de ontharder zal worden gebruikt.
- Lage instelling — Maximale zoutefficiëntie, frequentere regeneratie, verminderde algehele onthardingscapaciteit.
- Middelhoge instelling — Goede combinatie van efficiëntie en algehele onthardingscapaciteit.
- Hoge instelling — Maximale onthardingscapaciteit, minder frequente regeneratie en verminderde zoutefficiëntie.
Aanbevolen wanneer er ijzer aanwezig is en voor hardheidsniveaus boven 30 Grains Per Gallon, of bij hoog waterverbruik.

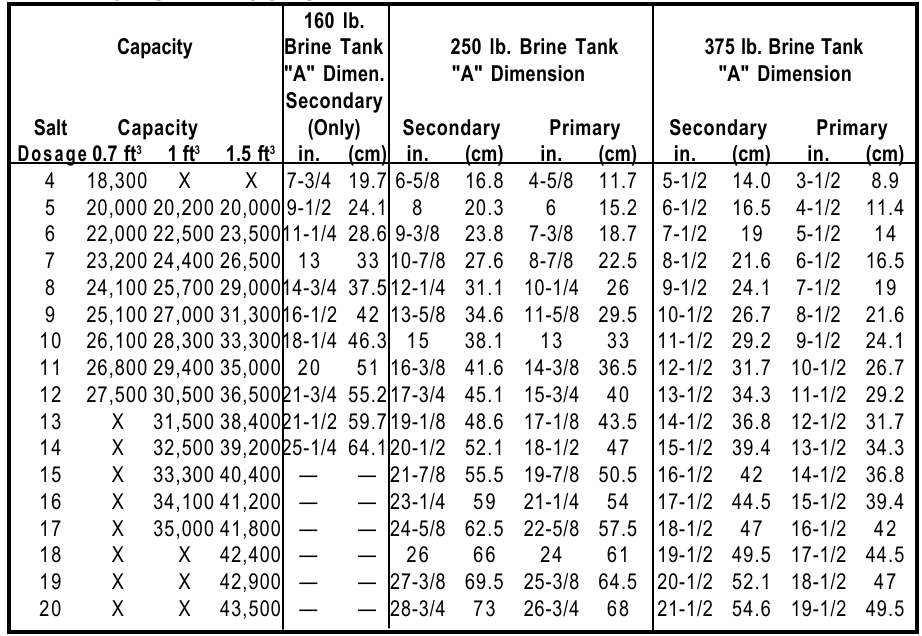

TABEL 3 - ZOUTDOSERING
- Ingesteld watervolume
Bereken het ingestelde watervolume met behulp van de volgende informatie:
- Onthardingscapaciteit — Grains (gebaseerd op zoutdosering).
- Gecompenseerde hardheid van watertoevoer — Grains Per Gallon
- Geschat dagelijks waterverbruik — Gallons Per Day (raadpleeg tabel 4)
TABEL 4 - Dagelijks waterverbruik

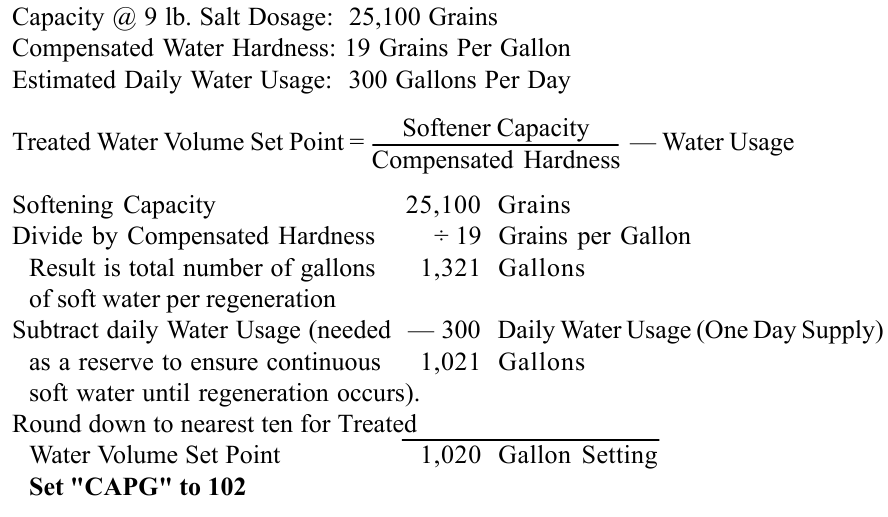

Voorbeeld - Meter: Onthardermodel Medallist 2M

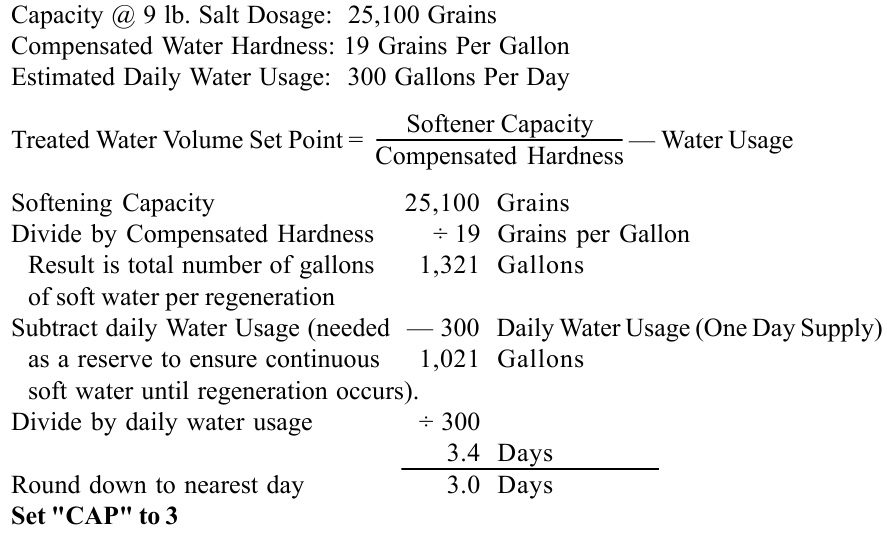

Voorbeeld - Tijdklok: Onthardermodel Medallist 2
Gebruik de volgende werkbladen om de juiste instellingen te berekenen en vast te leggen.
Werkblad voor het ingestelde watervolume - Metermodellen
- Voer de onthardingscapaciteit in
- Deel door het resultaat van de compensatiehardheid is het totale aantal gallons zacht water per regeneratie
- Trek het dagelijkse waterverbruik af (reserve resultaat
Rond af naar het dichtstbijzijnde tiental voor het ingestelde watervolume (Gallons)
Werkblad voor het ingestelde watervolume - Tijdklokmodellen
- Voer de onthardingscapaciteit in
- Deel door de compensatiehardheid
Het resultaat is het totale aantal gallons zacht water per regeneratie - Trek het dagelijkse waterverbruik af Reserve
- Deel door het dagelijkse waterverbruik Resultaat
Rond af naar het dichtstbijzijnde tiental voor het aantal dagen tussen de regeneratie-instellingen (Dagen)
Opmerking: alle onthardingscapaciteit is gebaseerd op het gebruik van natriumchloride als regeneratie: als kaliumchloride wordt gebruikt, verminder dan de nominale onthardingscapaciteit met 20%.

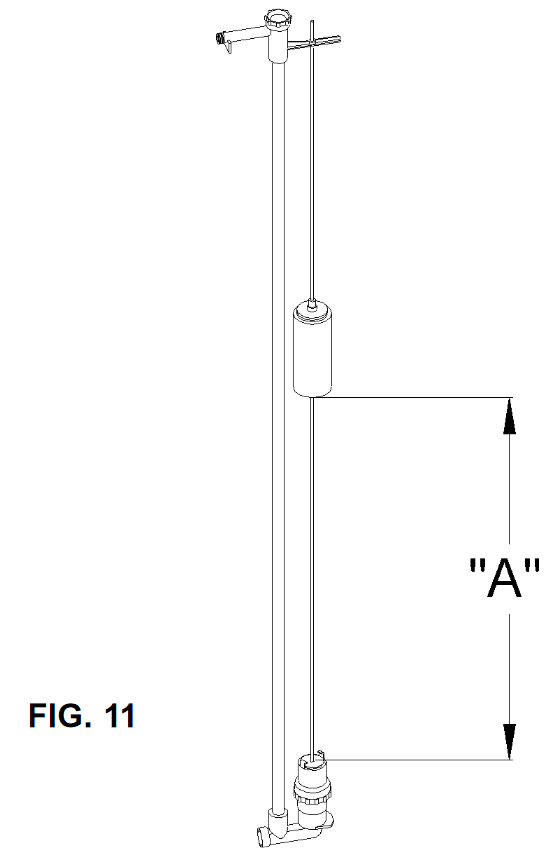

PEKELKLEP "A" AFMETING
De pekelklep bevat een door een vlotter bediend veiligheidsafsluitapparaat om overloop van de pekelbak te voorkomen in het onwaarschijnlijke geval van een elektrische of mechanische storing tijdens de pekelbak bijvulcyclus.
Het wordt aanbevolen om de pekelklepvlotter te gebruiken zoals bedoeld, dat wil zeggen als een secundaire veiligheidsafsluiting. Vergeet niet dat het timermechanisme zorgt voor de primaire afsluiting van het bijvullen. Om de vlotter als veiligheidsafsluiting te gebruiken, raadpleegt u tabel 4 voor de zoutdosering en de grootte van de pekelbak die wordt gebruikt. De "A" afmeting is de afstand tussen het filterscherm en de onderkant van de vlotter (figuur 11) wanneer de vlotterstang zich in de volledig opgeheven positie bevindt; pas de vlotter en rubberen doorvoeren dienovereenkomstig aan.
