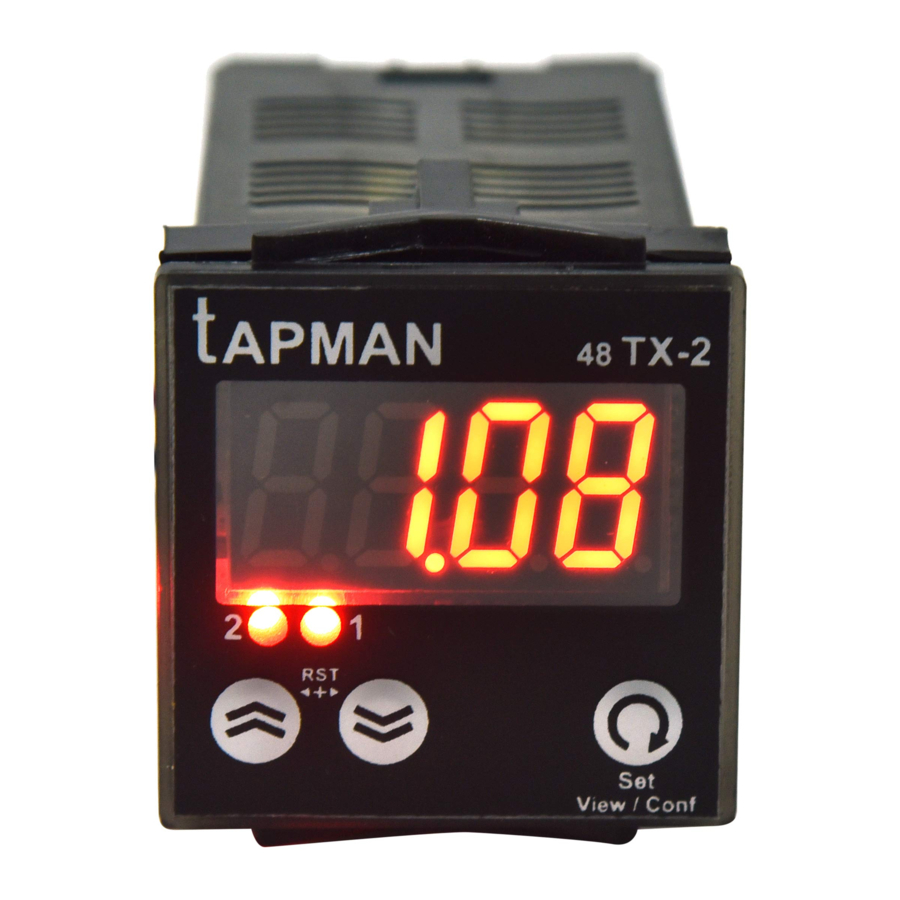

Tapman TX2 - Programmable Timer Bedieningshandleiding

Overzicht

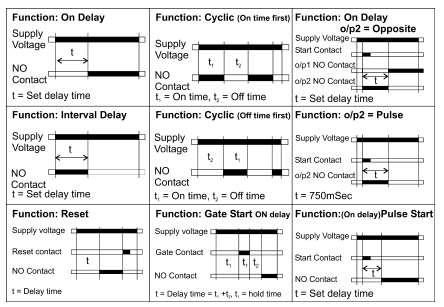

WERKINGSMODI

Voorzorgsmaatregelen tijdens gebruik

Hoge spanningspieken (ruis) in de industriële omgeving kunnen storingen in het instrument veroorzaken, zoals een onregelmatige weergave, vastlopen, gegevensverlies of permanente schade aan het instrument. Om de kans op storingen te verkleinen

1. Het gebruik van MOV over de voeding van timers en snubbercircuits over belastingen wordt aanbevolen.
2. Gebruik aparte afgeschermde draden voor ingangen.

SET VALUE PROGRAMMEREN

1. On-delay / Interval mode
   1. Houd de knop 3 seconden ingedrukt.
   2. Het display toont de ingestelde waarde ("Set value") en begint te knipperen (aan en uit).
   3. Gebruik de en knoppen om de gewenste waarde te wijzigen.
   4. Terwijl het display nog knippert, drukt u op de knop.
2. Cyclic On-first/ Cyclic Off first mode.
   1. Houd de knop 3 seconden ingedrukt.
   2. Het display toont en begint te knipperen.
   3. Houd de knop ingedrukt en gebruik de en knoppen om (Aan-tijd) of (Uit-tijd) te selecteren.
   4. Laat de knop los.
   5. Nu toont het display de corresponderende ingestelde waarde.
   6. Gebruik de en knoppen om de gewenste waarde te wijzigen.
   7. Terwijl het display nog knippert, drukt u op de knop.

DE TIMER RESETTEN

1. Via het voorpaneel:
   Druk de en knoppen tegelijkertijd 3 seconden in.
2. Remote reset: (Externe reset:)
   TX2 kan worden gereset met een externe drukknop door de RST- en COM-terminals kort te sluiten.

SETVALUE TERUGHALEN

Terwijl TX2 draait/ wacht op ingangen, kunnen de ingestelde waarde/waarden worden teruggehaald (bekeken) zonder het timingproces te verstoren.
Druk kort op de knop op de TX2-timer.

1. Als de geconfigureerde modus of is, toont het display de ingestelde waarde gedurende één seconde.
2. Als de geconfigureerde modus of is, toont het display en de bijbehorende ingestelde waarde, gevolgd door en de bijbehorende ingestelde waarde.

CONFIGURATIE TERUGHALEN

Terwijl TX2 draait/ wacht op ingangen, veroorzaakt het 3 seconden indrukken van de knop dat het display de configuratie-instelling van parameters 1 tot 6 na elkaar weergeeft.

CONFIGURATIE

TX2 is een multifunctionele timer. Om hem op de gewenste manier te laten functioneren, moet hij worden geconfigureerd.
Configuratie kan worden gedaan via de knoppen op het voorpaneel.

Om naar de configuratiemodus te gaan.

1. Verwijder de stroomtoevoer naar het instrument.
2. Houd de knop ingedrukt
3. Schakel de stroom in.
4. Laat de knop los wanneer het display toont.
5. Navigeer door de configuratieparameters met behulp van de en knoppen.

Om de parameterwaarde te wijzigen

6. Druk op de knop om die parameter te openen.
7. Het display toont de waarde van die parameter.
8. Gebruik de en knoppen om de gewenste waarde te wijzigen.
9. Gebruik de knop om die parameter te verlaten.
10. Op dezelfde manier kunnen andere parameters worden gewijzigd.

Om de wijzigingen op te slaan en de configuratiemodus te verlaten

11. Navigeer met behulp van de en knoppen (naar de parameter) wanneer het display toont.
12. Druk op de knop.
13. De TIMER is nu bijgewerkt met de nieuwe configuratie en is klaar voor gebruik.

Configuratieparameters

#	Naam.	Instelbereik voor parameter
1	Tijdseenheden		Seconden
			Minuten
			Uren
2	Bereik		9.99 Wanneer Tijdseenheden is ingesteld op seconden 9.59 Wanneer Tijdseenheden is ingesteld op Minuten of Uren.
			99.9
			999
3	Richting		UP (OMHOOG): Zodra de timer start, neemt de waarde op het display toe van 0 tot de ingestelde waarde.
			DOWN (OMLAAG): Zodra de timer start, neemt de waarde op het display af van de ingestelde waarde tot 0.
4	Mode (Modus)		On delay (Vertraging AAN)
			Interval (Interval)
			Cyclic (Cyclisch) met ON (AAN) tijd first (eerst).
			Cyclic (Cyclisch) met OFF (UIT) tijd first (eerst).
5	Front Reset (Reset voorzijde)		Reset door voorpaneel Enable (Inschakelen).
			Reset door voorpaneel Disable (Uitschakelen).
6	Output 2 (Uitgang 2)		Output 2 (Uitgang 2) volgt Output 1 (Uitgang 1).
			Output 2 (Uitgang 2) pulseert gedurende 750 ms wanneer START-ingang is
			gegeven. Output 2 (Uitgang 2) is tegengesteld aan Output 1 (Uitgang 1).
7	Reset		Normal (Normaal): Om een nieuwe cyclus te starten, moet een RESET-ingang worden gegeven.
			Auto (Automatisch): Een nieuwe cyclus kan worden gestart zonder eerst een RESET-signaal te geven.
8	Start type (Starttype)		Level (Niveau): De START-ingang kan permanent worden gesloten en de timer zal deze altijd lezen als start-ingang aanwezig.
			Gate (Poort): Wanneer START open is, verandert de relaisstatus niet, maar stopt het tellen van de tijd. Bij het maken van START-contact begint het tellen van de tijd vanaf de laatste tijd telling.
			Edge (Flank): Timing start bij het aanbieden van START-ingang (Open naar Gesloten).
	Exit Config (Configuratie verlaten)	Bij het indrukken van de knop bij deze parameterconfiguratie wordt de configuratie opgeslagen en gaat de timer over naar normale werking.

Specificaties

Specificaties kunnen worden gewijzigd omdat ontwikkeling een continu proces is.
