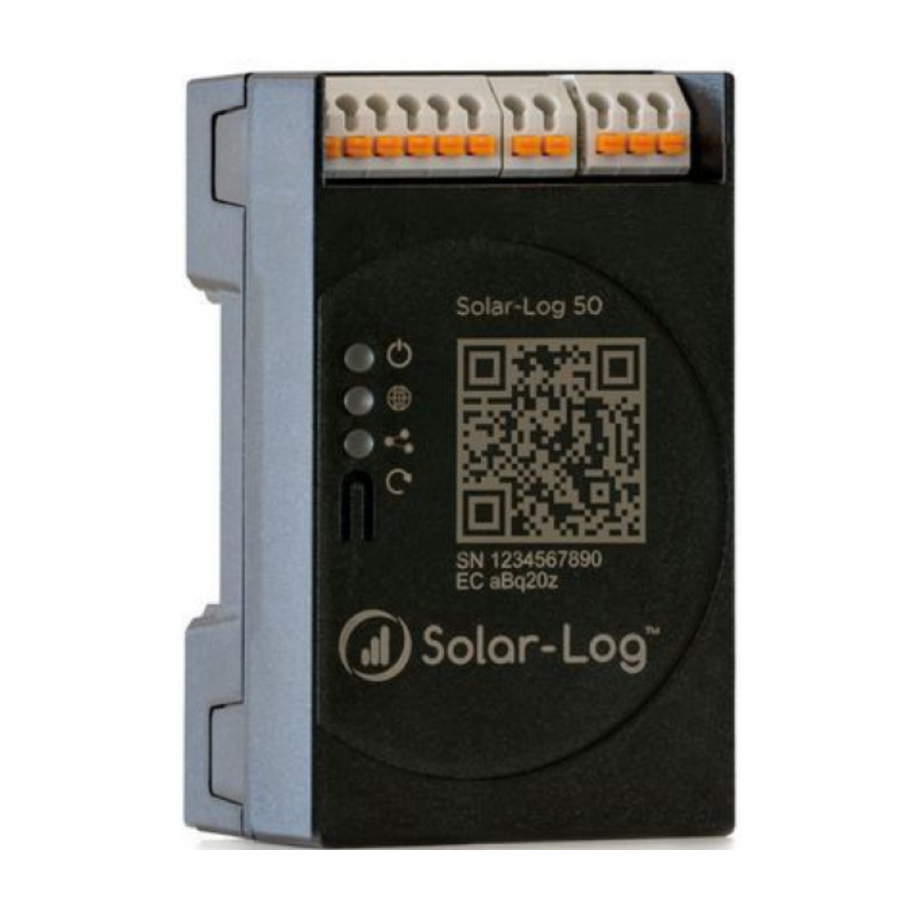

Solar-Log 50 - Snelstartgids Gateway
Inhoud van de verpakking en installatie
Controleer de inhoud van de verpakking voordat u verder gaat met de montage en installatie. Meld eventuele schade of ontbrekende onderdelen onmiddellijk aan de expediteur en dealer. Het apparaat is geproduceerd volgens beschermingsklasse IP20 en is uitsluitend bedoeld voor installatie in droge en stofvrije binnenruimtes.
Het apparaat kan aan de muur of op een DIN-rail worden gemonteerd. De stroom kan afkomstig zijn van een 12 - 24V DIN-railvoeding of een 12 - 24V voeding met een adapter.
Let op
Let op: een voeding is niet inbegrepen in de inhoud van de verpakking.

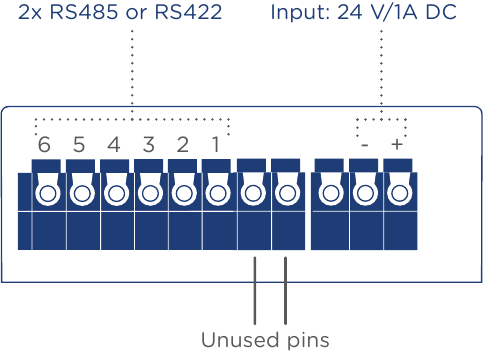

Aansluitingen
Bovenkant
2 x RS485 of 1 x RS422
Gebruik de meegeleverde klemmenstroken bij het aansluiten van omvormers of accessoires op de RS485- of RS422-interface.
| Pinbezetting | RS485-A | RS485-B | RS422 |
| 1 | Data + | - | T/RX+ |
| 2 | 12V | - | 12V |
| 3 | Ground / GND | - | Ground / GND |
| 4 | Data - | - | T/RX- |
| 5 | - | Data + | R/RX+ |
| 6 | - | Data - | R/RX- |
Let op
Als omvormers die de RS422-verbinding gebruiken, op deze interface zijn aangesloten (bijv. Fronius, AEG, Riello), is het niet mogelijk om accessoires zoals sensoren of meters op deze bus aan te sluiten.
Technische gegevens
| Nominale spanning | - 24V ⎓ +- 5% bzw. 12 - 24VDC +- 5% |
| Kabeldoorsnede | Solid conductor: 0.2... 1.5 mm² / 24... 16 AWG Fine-stranded conductor: 0.2... 1.5 mm² / 24... 16 AWG With ferrules: 0.14 - 1 mm² (ferrules – to be used for fine-stranded conductor) |
| Striplengte | 8.5... 9.5 mm / 0.33... 0.37 inch, with ferrules ≧ 6mm / 0,24 inch |
| Stroomverbruik | < 0.5W |
| Afmetingen (BxHxD) | 53,6x89,7x38,5 mm |
Installatie en configuratie
- Sluit de componenten aan op de Solar-Log (zie Componenten Aansluit Handleiding).
- Sluit de Solar-Log aan op de voeding en het netwerk (router).
- Start de webbrowser van uw pc en voer 169.254.wx.yz* in de adresbalk in en druk op de ENTER-toets om toegang te krijgen tot het WEB menu (laatste 4 cijfers van het serienummer).
- Volg de installatie-instructies van de configuratiewizard.
Let op
* Hier staat wx.yz voor de laatste 4 cijfers van het serienummer van de Solar-Log. Het serienummer bevindt zich bij de QR-code op de Solar-Log.
Voer de volgende stappen uit om een licentie aan te schaffen
- Ga naar het licentieportaal op https://shop.solar-log.com.
- Log in met uw Enerest-account.
- Nadat u het serienummer van de Solar-Log heeft ingevoerd, wordt een lijst met compatibele licenties weergegeven.
- U kunt slechts één licentie uit de lijst selecteren. Nadat de selectie is gemaakt, verschijnen de betalingsopties van de webshop.
- Na de betalingsbevestiging is de licentie geldig.
Automatische import
- Ga naar het Configuratie | Systeem | Licenties WEB menu van de Solar-Log.
- Klik op Synchroniseren (Synchroniseren).
- Nu maakt de Solar-Log verbinding met de licentieserver en downloadt alle actieve licenties.
Handmatige import
- Download het licentiebestand van het Licentieportaal.
- Ga naar het Configuratie | Systeem | Licenties WEB menu van de Solar-Log.
- Klik op het plusteken en selecteer het licentiebestand.
- Na het importeren van de licentie wordt deze onmiddellijk geactiveerd en wordt „Geïnstalleerd" weergegeven.
Voor gedetailleerde instructies kan de Solar-Log 50 Handleiding worden gedownload van het Info Center in de login sectie, rechts van de configuratie (in de header) of door de QR-code op het apparaat te scannen.
Opmerkingen
De Solar-Log is standaard ingesteld op DHCP. Om communicatie tot stand te brengen, moet de pc/laptop of router ook DHCP geactiveerd hebben.
We raden aan de Solar-Log voeding te gebruiken (Art. N.: 256226).
Let op:
GND
24V
Solar-Log 50 mag alleen worden gebruikt met 12V DC in combinatie met SDS Piggy Back (Art.: 220020).
Solare Datensysteme GmbH • www.solar-log.com • Onder voorbehoud van wijzigingen zonder kennisgeving
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Solar-Log 50 - Snelstartgids Gateway
