Dräger X-act 7000 Koppelaar Handleiding
Veiligheidsgerelateerde informatie
De veiligheidsgerelateerde informatie en conventies in de gebruiksaanwijzing voor de Dräger X-act® 7000 zijn ook van toepassing op de Dräger X-act 7000 koppelaar.
Lees voor gebruik van het product deze en alle bijbehorende gebruiksaanwijzingen voor de X-am pomp en de X-act 7000 zorgvuldig door.
Beschrijving

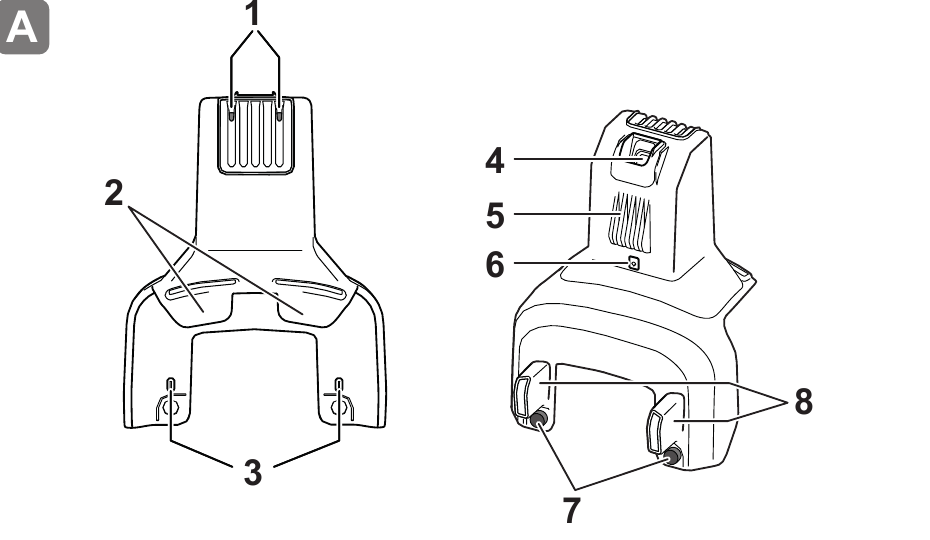

Productoverzicht
Afbeelding A
- Gasinlaat
- Koppelaar bevestiging, voorkant
- Koppelaar bevestiging, achterkant
- IR-interface venster
- Bevestiging voor de klem van de X-am pomp
- Gasuitlaat
- Schroefverbinding
- Voeten
Beoogd gebruik
De koppelaar is het verbindingsstuk tussen de X-act 7000 en de X-am pomp voor meting op afstand of sensormeting. Hiermee kan een veilige en dichte verbinding van beide apparaten tot stand worden gebracht.
Bediening
Voorbereiding voor gebruik
- Controleer of alle apparaatoppervlakken schoon zijn. Verwijder eventuele verontreinigingen.

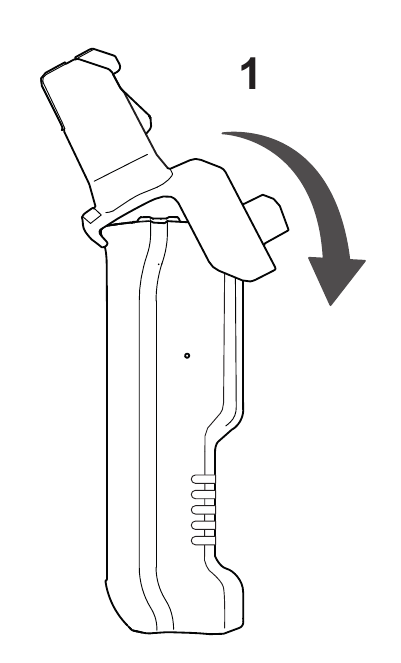

- Plaats de koppelaar op de X-act 7000.
![Voorbereiding voor gebruik - Stap 1]( "Dräger - X-act 7000 Koppelaar - Voorbereiding voor gebruik - Stap 1")
- Draai beide schroeven vast.
![Draai beide schroeven vast.]( "Dräger - X-act 7000 Koppelaar - Draai beide schroeven vast.")

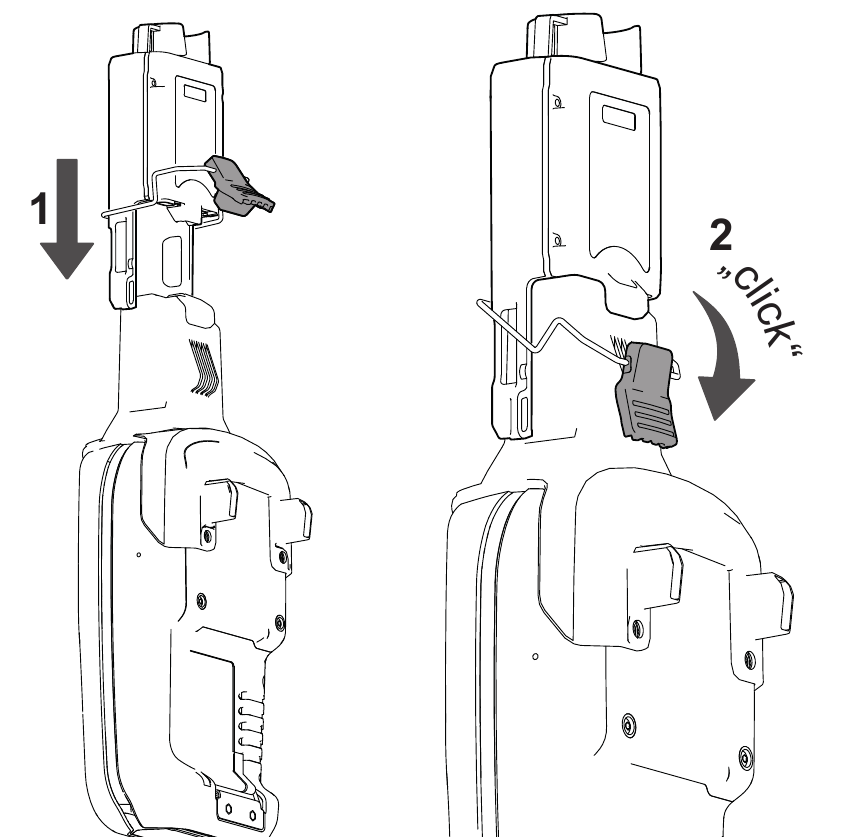

- Plaats de X-am pomp op de koppelaar en maak deze vast.
![Voorbereiding voor gebruik - Stap 3]( "Dräger - X-act 7000 Koppelaar - Voorbereiding voor gebruik - Stap 3")
- Bevestig indien nodig een slang voor metingen op afstand of sensormetingen aan de X-am pomp.
Meting
Raadpleeg de bijbehorende gebruiksaanwijzing voor de X-act 7000.
- Schakel de X-act 7000 in.
- Plaats de geselecteerde Dräger MicroTubes.

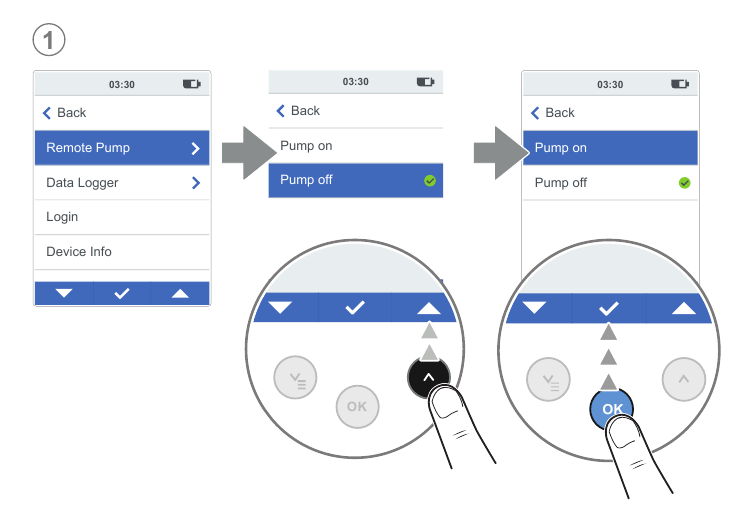

- Activeer de pomp: Selecteer de werking van de pomp via het menu.
![Meting]( "Dräger - X-act 7000 Koppelaar - Meting")
- De pomptest wordt automatisch gestart.

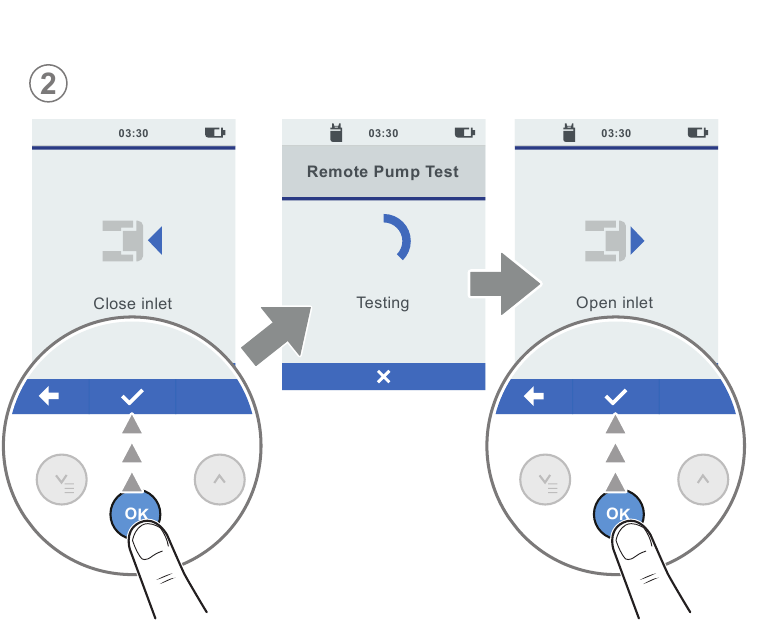

De pomptest uitvoeren
- Volg de instructies op het scherm, bevestig elke uitgevoerde stap en wacht op de volgende instructie.

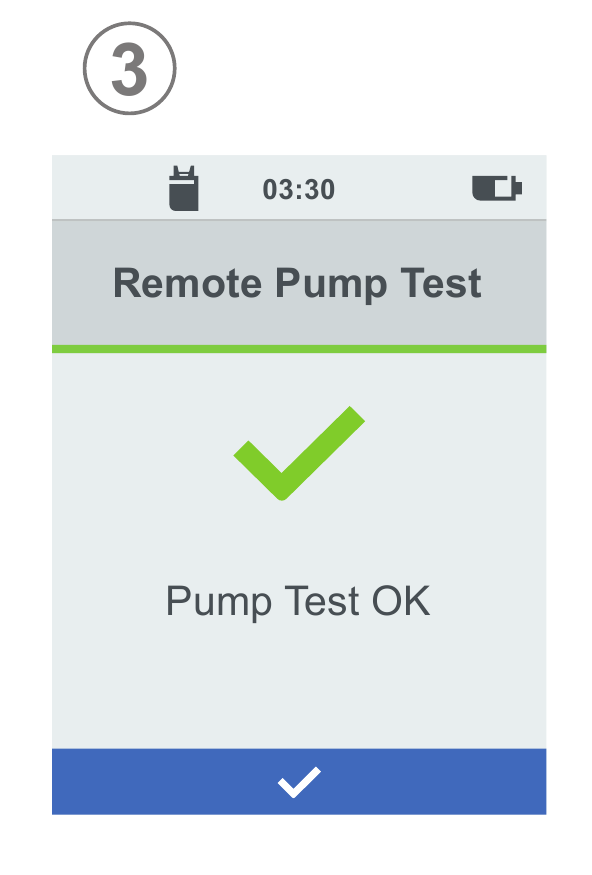

- De pomptest is voltooid.
![De pomptest uitvoeren - Stap 2]( "Dräger - X-act 7000 Koppelaar - De pomptest uitvoeren - Stap 2")
- Controleer de batterijstatus van de pomp op het display: 0%
![]()
/ 100% ![]()
.
/ 100%

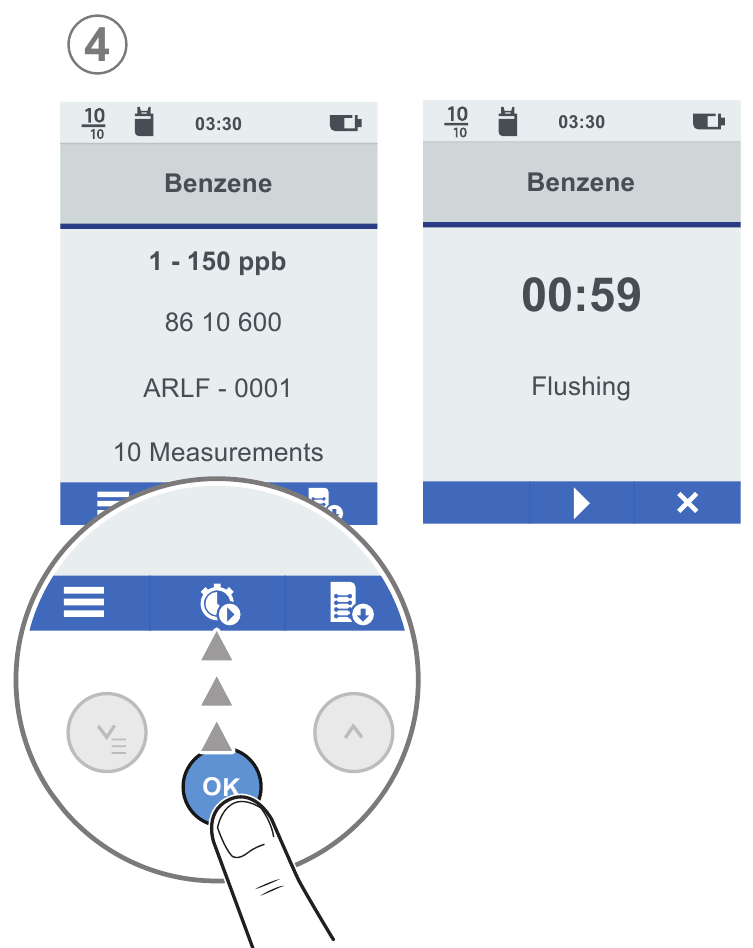

.De spoeltijd starten
- Activeer de spoeltijd teller:
![]()
. - Start de meting nadat de geselecteerde spoeltijd is verstreken:
![]()
.
.
.Reinigen
Veeg alle productoppervlakken af met een vochtige doek en een mild schoonmaakmiddel. Zorg ervoor dat er geen vloeistoffen in de apparaatopeningen terechtkomen.
Opslag
Koppel alle componenten los van elkaar en bewaar ze.
Bewaar de koppelaar beschermd tegen vocht en zonlicht.
Verwijdering
Voer het product af in overeenstemming met de geldende voorschriften.
Technische gegevens
| Omgevingscondities | ||
| Gebruik: | Opslag: | |
| Temperatuur | -20°C tot +50°C (-4°F tot +122°F) | -20°C tot +55°C (-4°F tot +131°F) |
| Luchtdruk | 700 hPa tot 1300 hPa | 700 hPa tot 1300 hPa |
| Relatieve luchtvochtigheid | 0 tot 95% RH (niet-condenserend) | |
| Koppelaar: | Koppelaar en X-act 7000: | |
| Gewicht | 106 g | 1100 g (inclusief batterijen) |
| Afmetingen (H x B x D) | 60 mm x 109 mm 105 mm | 285 mm x 109 mm x 105 mm |
Dräger Safety AG & Co. KGaA
Revalstraße 1
23560 Lübeck, Germany
Tel +49 451 882 0
Fax +49 451 882 20 80
www.draeger.com
9300078 - GA 4245.200_MUL548
© Dräger Safety AG & Co. KGaA
Editie 01 - Maart 2019
Onder voorbehoud van wijzigingen
