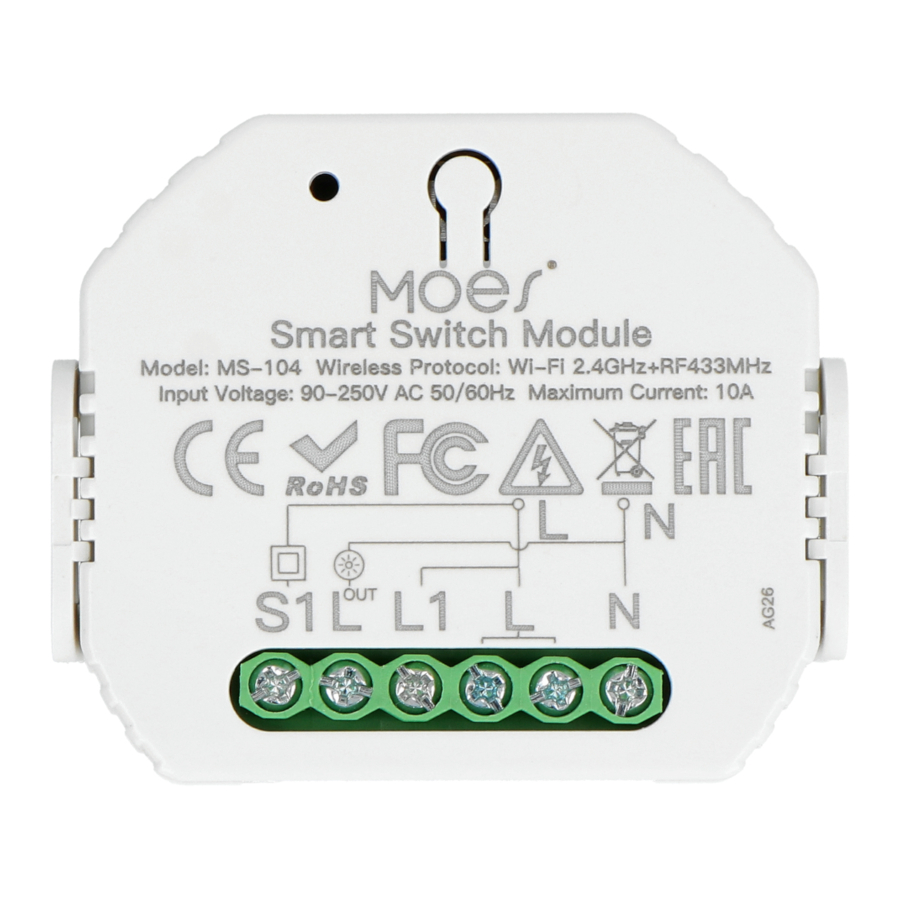

Moes MS-104 - Handleiding slimme schakelmodule

Overzicht

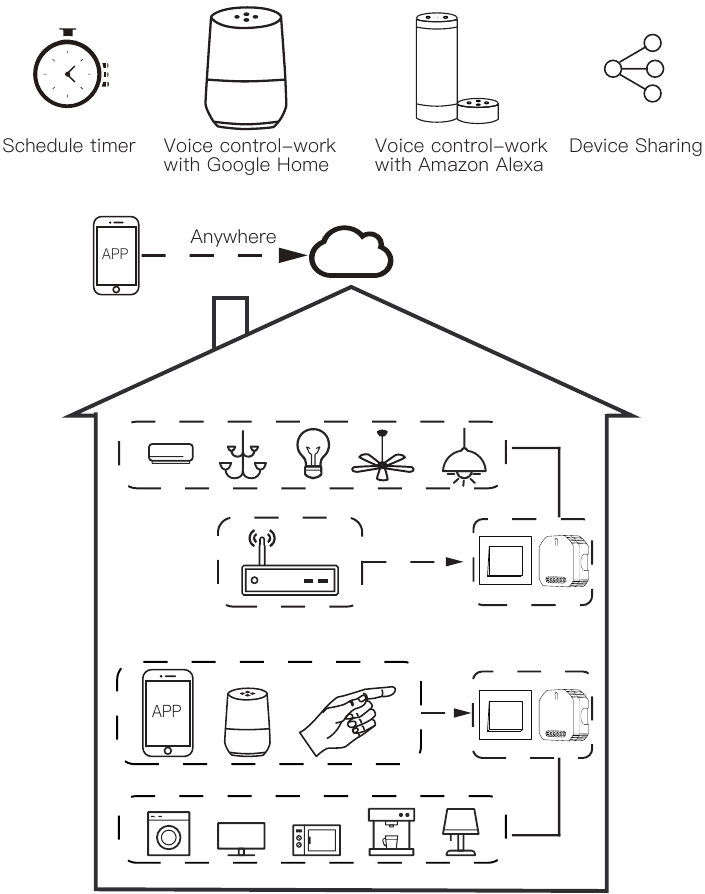

Globale internationale bediening Altijd en overal waar u bent, alles-in-één mobiele app

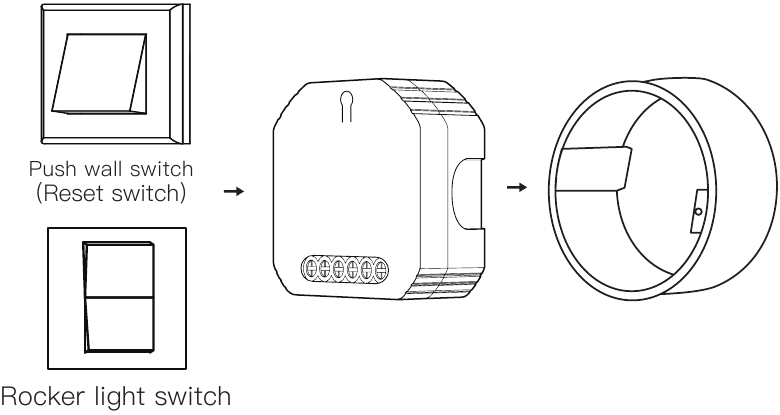

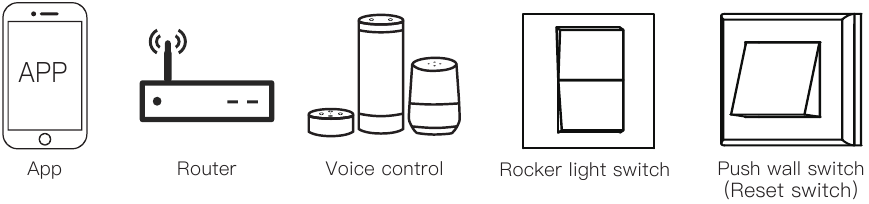

Lokale bediening binnenshuis

INSTALLATIE

Stap 1

• Schakel de stroomonderbreker uit en gebruik de elektriciteitstester om de stroom te testen.
• Zorg ervoor dat de stroomonderbreker is uitgeschakeld voordat u de bedrading aansluit.

  Let op:
  Koppel de stroomtoevoer los voordat u het apparaat installeert of verwijdert om onherstelbare schade aan het apparaat door de elektrische stroom of onvoorspelbare problemen zoals het knipperen van de lamp te voorkomen.

Stap 2

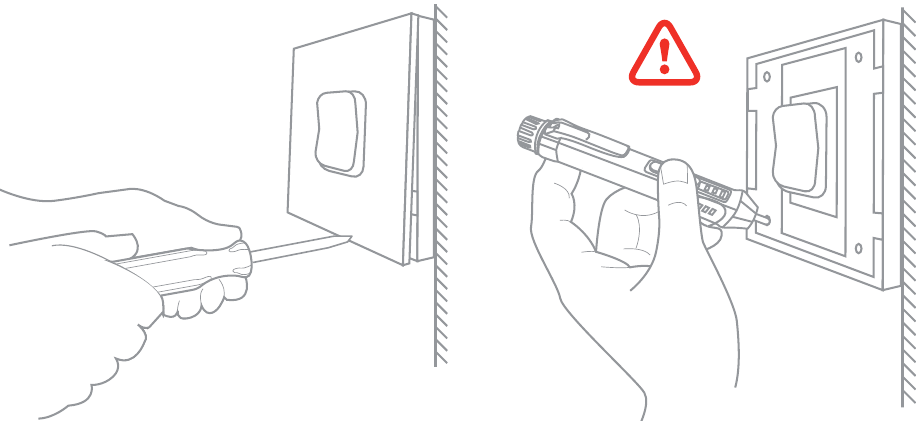

• Verwijder de oude schakelaar


Stap 3

• Verwijder de schakelaar en trek deze van de muur. Identificeer de lijn-/belastingsdraad (Let op: de kleur van uw draad kan afwijken van de kleur die in de handleiding wordt weergegeven.)
  Controleer of de stroom is uitgeschakeld
  • We raden u aan de voorplaat van de oude schakelaar te verwijderen en een elektriciteitstester te gebruiken om alle draden die op de schakelaar zijn aangesloten te testen om er zeker van te zijn dat er geen spanning in het circuit staat.
  • Mogelijk moet u meer dan één stroomonderbreker uitschakelen.

1. De installatie moet worden uitgevoerd door een gekwalificeerde elektricien in overeenstemming met de lokale voorschriften.
2. Houd het apparaat buiten het bereik van kinderen.
3. Houd het apparaat uit de buurt van water, vocht of een warme omgeving.
4. Installeer het apparaat uit de buurt van sterke signaalbronnen zoals magnetrons die signaalonderbrekingen kunnen veroorzaken, wat kan leiden tot een abnormale werking van het apparaat.
5. Obstructie door betonnen muren of metalen materialen kan het effectieve werkbereik van het apparaat verminderen en moet worden vermeden.
6. Probeer het apparaat NIET te demonteren, repareren of wijzigen.

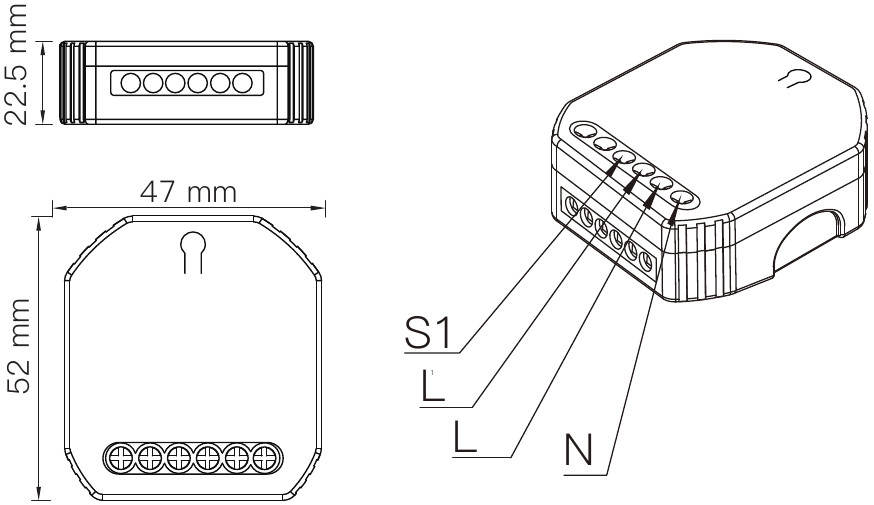

TECHNISCHE SPECIFICATIES

BEDRADINGSSCHEMA

1. Met één 2-voudige schakelaar

2. Met 2-voudige 2-wegschakelaars

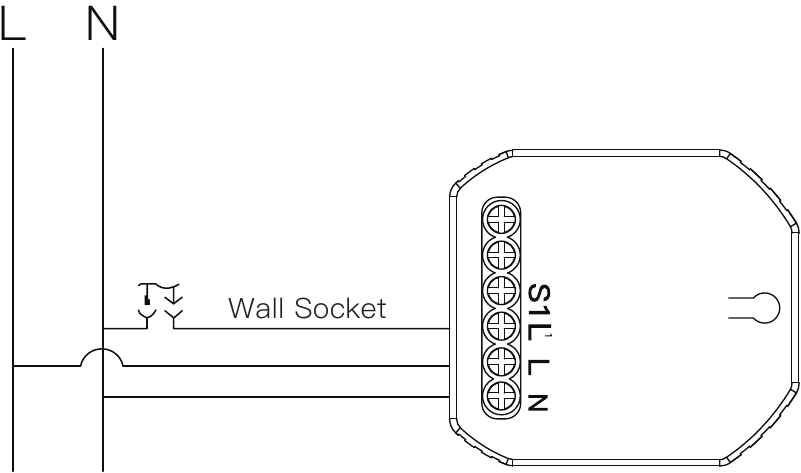

3. Met wandcontactdoos


Bedradingsinstructies en schema's

1. Schakel de stroomtoevoer uit voordat u elektrische installatiewerkzaamheden uitvoert.
2. Sluit de draden aan volgens het bedradingsschema.
3. Plaats de module in de aansluitdoos.
4. Sluit de stroomtoevoer aan en volg de configuratie-instructies voor de schakelmodule.

Opmerkingen: Houd uw smartphone dicht bij de schakelmodule wanneer u configureert en zorg ervoor dat u minimaal 50% wifi-signaal hebt.

FAQ

V1: Wat moet ik doen als ik de schakelmodule niet kan configureren?

1. Controleer of het apparaat is ingeschakeld.
2. Zorg ervoor dat uw mobiel en de schakelmodule zich onder hetzelfde 2,4 GHz wifi-netwerk bevinden.
3. Of het in goede internetomstandigheden is.
4. Zorg ervoor dat het wachtwoord dat in de app is ingevoerd, correct is.
5. Zorg ervoor dat de bedrading correct is.

V2: Welk apparaat kan worden aangesloten op deze wifi-schakelmodule?
De meeste van uw huishoudelijke elektrische apparaten kunnen dat, zoals lampen, wasmachines, koffiezetapparaten, enz.

V3: Wat gebeurt er als de wifi uitvalt?
U kunt het apparaat dat is aangesloten op de schakelmodule nog steeds bedienen met uw traditionele schakelaar en zodra de wifi weer actief is, maakt het apparaat dat is aangesloten op de module automatisch verbinding met uw wifi-netwerk.

V4: Wat moet ik doen als ik het wifi-netwerk wijzig of het wachtwoord wijzig?
U moet onze wifi-schakelmodule opnieuw verbinden met het nieuwe wifi-netwerk volgens de gebruikershandleiding van de app.

Apparaten toevoegen

1. Download de Smart Life-app

Scan de QR-code of download Smart Life in de App Store.

2. Registratie of aanmelding
   • Download de "Smart Life"-applicatie
   • Ga naar de registratie-/aanmeldingsinterface; tik op "Register" (Registreren) om een account aan te maken door uw telefoonnummer in te voeren om een verificatiecode te ontvangen en "Set password" (Wachtwoord instellen). Kies "Log in" (Aanmelden) als u al een Smart Life-account hebt.
3. Configureer de APP naar de schakelaar
   • Voorbereiding: Zorg ervoor dat de schakelaar is aangesloten op elektriciteit; zorg ervoor dat uw telefoon is verbonden met wifi en verbinding kan maken met internet.

Opmerking:

Wi-Fi-linkmethode: (drie koppelingsmethoden)

Voltooi de bedrading van de schakelaarmodule voordat u gaat koppelen

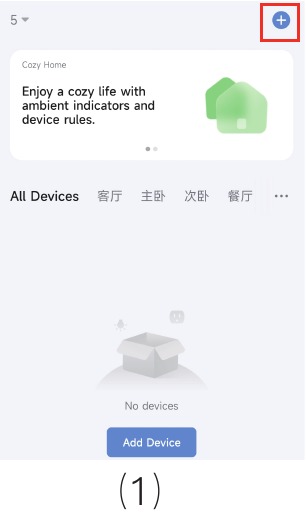

Methode één

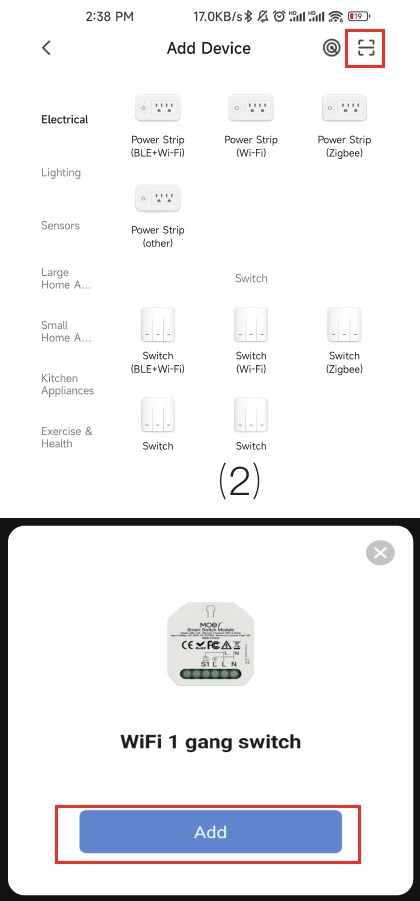

Scan de QR-code om de netwerkgids te configureren.

Scan de QR-code

Sluit het apparaat aan volgens het configuratieproces.

Hoe de WiFi-code te resetten/repareren

1. Voor resetknop: houd de knop op de module lang ingedrukt om de pieptonen continu te horen.
2. Voor resetschakelaar (ingesteld als resetschakelaar in APP): druk 10 keer op de schakelaar om de pieptonen continu te horen.
   (Als u een tuimellichtschakelaar gebruikt, moet u 20 keer op de tuimellichtschakelaar drukken)
3. Voor tuimellichtschakelaar (ingesteld als tuimelschakelaar in APP): druk 10 keer op de schakelaar (AAN/UIT-cyclus 5 keer) om de pieptonen continu te horen.
   (Als u een resetschakelaar gebruikt, moet u 5 keer op de resetschakelaar drukken)

Opmerking:

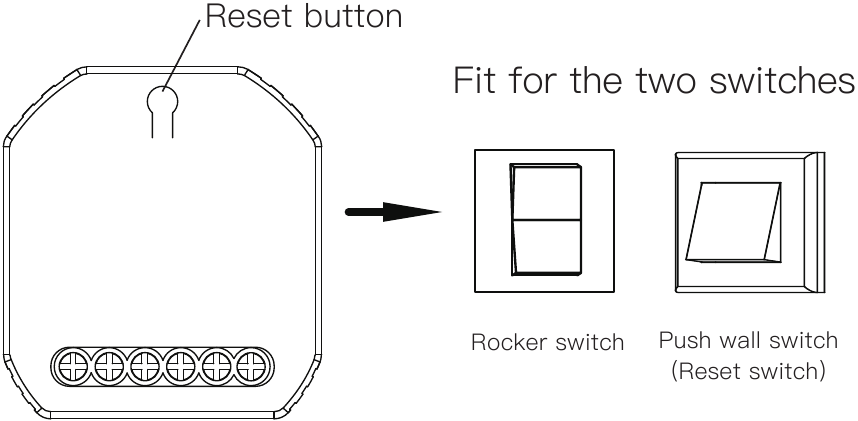

Deze WiFi-schakelmodule is geschikt voor zowel tuimellichtschakelaars als resetschakelaars. Let op de verschillende koppelingsmodi.

Methode twee

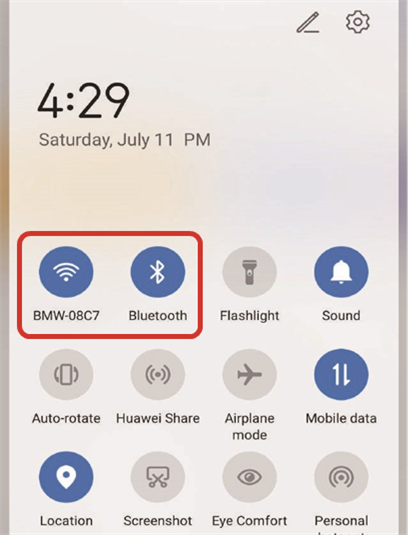

Koppel en wis de WiFi-code terwijl Bluetooth en wifi zijn verbonden. (Nieuw bijgewerkt)

1. Bevestig dat het apparaat continu piept, zo niet, raadpleeg dan "Hoe de WiFi-code te resetten/repareren" voor het configureren van het netwerk.

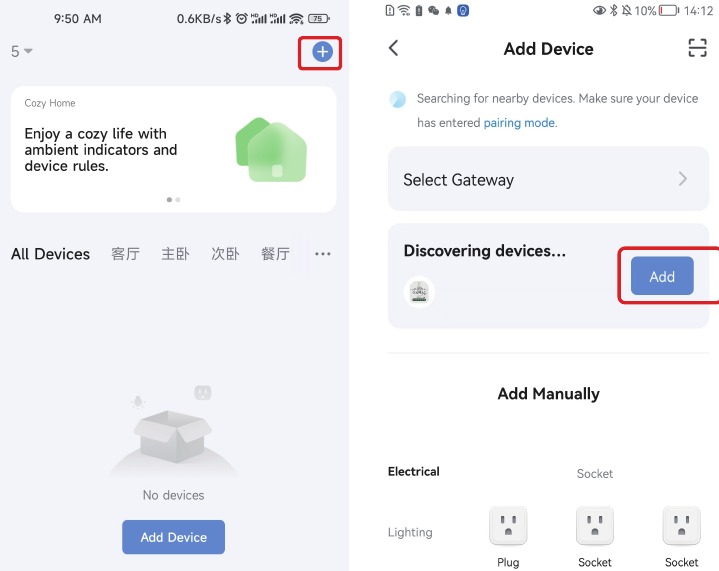

2. Open de Smart Life/Tuya App en klik op "+", waarna de promptpagina automatisch op het scherm verschijnt. Klik op "Add" (Toevoegen).

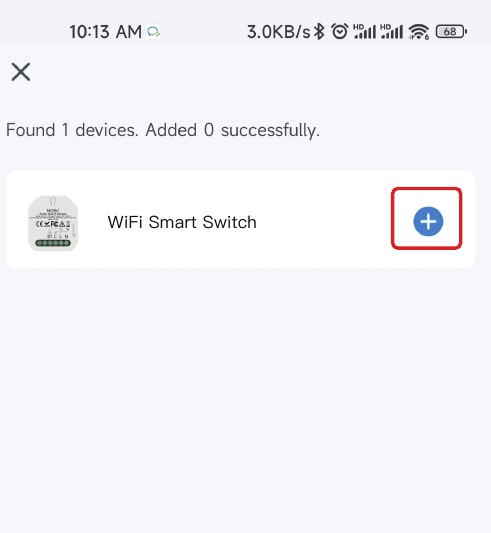

3. Selecteer het apparaat dat u wilt toevoegen en klik op "+"

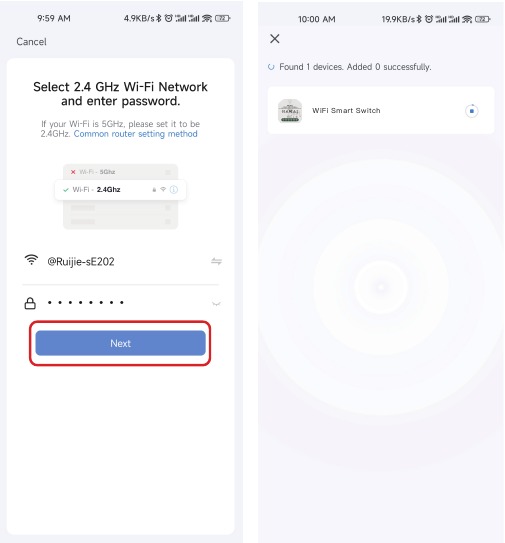

4. Voer het wifi-wachtwoord in en klik op "Next" (Volgende), wacht tot de verbinding is voltooid.

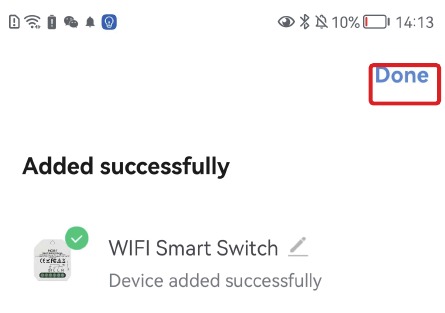

5. Voeg het apparaat succesvol toe, u kunt de naam van het apparaat bewerken om de apparaatpagina te openen door op "Done" (Klaar) te klikken


Methode drie

Koppel met de traditionele koppelingsmethode

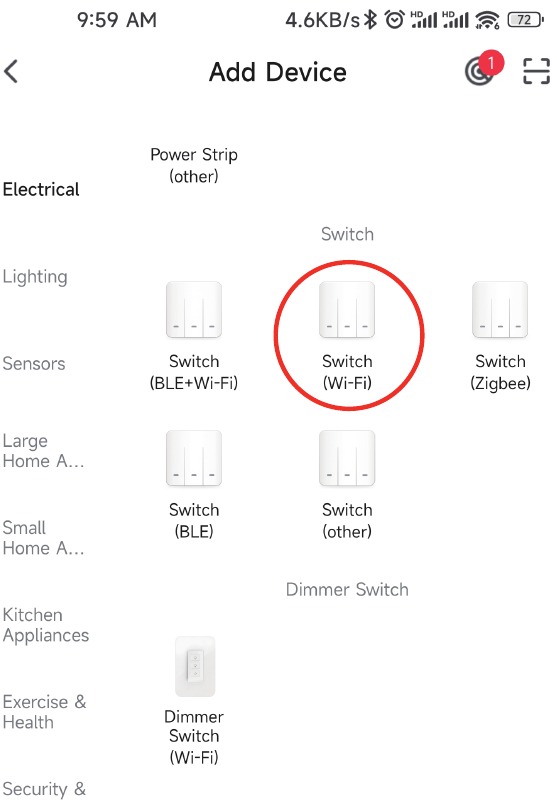

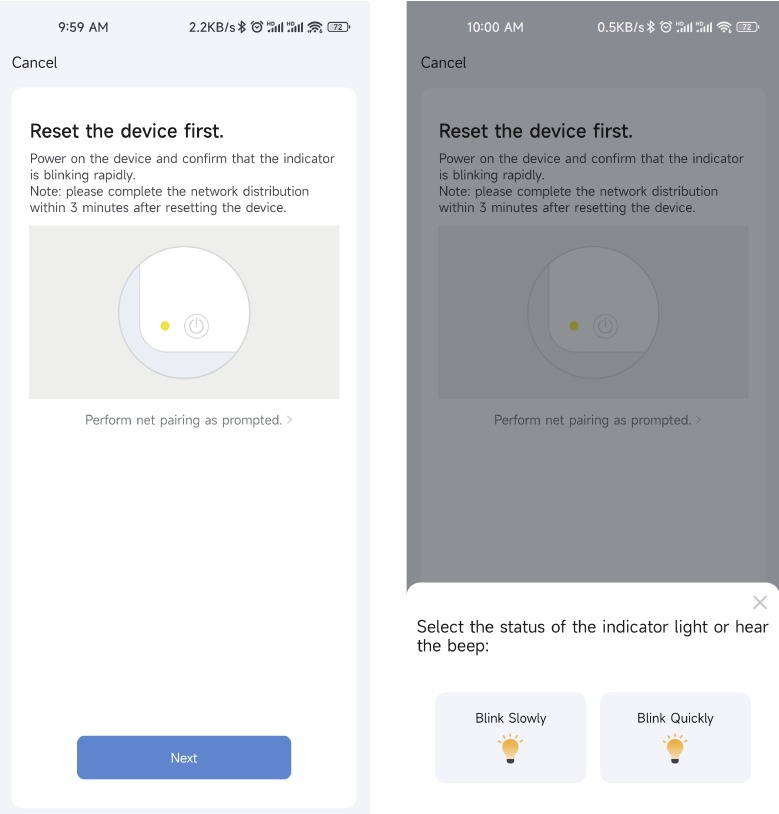

Open de App, selecteer "+" rechtsboven en kies "Switch (Wi-Fi)" (Schakelaar (Wi-Fi)) om het apparaat toe te voegen.

Zorg ervoor dat uw smartphone en WiFi-schakelmodule zich in hetzelfde WiFi-netwerk bevinden met een 2,4 GHz-verbinding. Bevestig wanneer de schakelmodule snel piept.

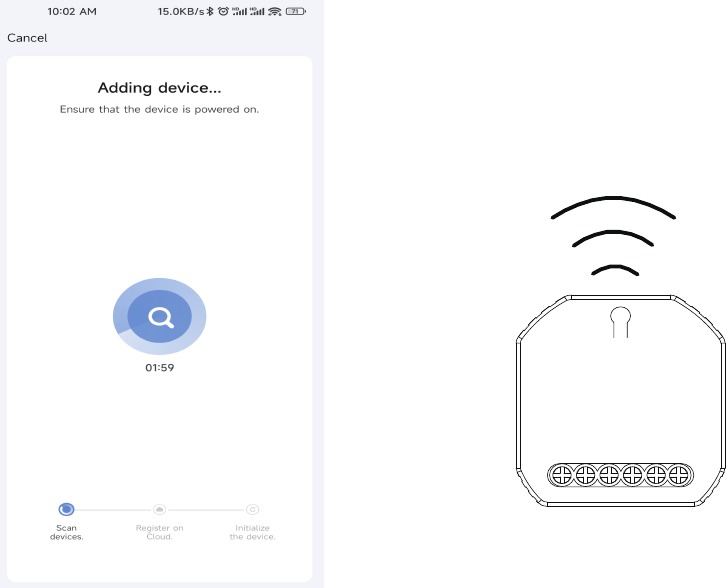

Het verbinden duurt ongeveer 10-120 seconden, afhankelijk van uw netwerkconditie.

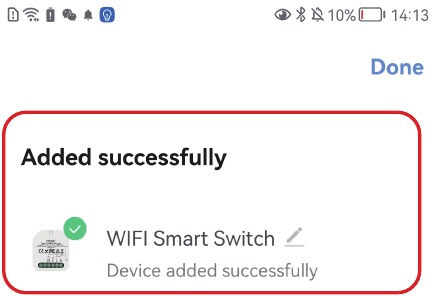

Wanneer het koppelen is voltooid, wordt de schakelaar weergegeven in de App.

Hoe multi-control association te bereiken

Opmerking: Bevestig dat u de bovenstaande WiFi-linkmethode met succes hebt voltooid om deze schakelaar aan uw Smart Life App toe te voegen vóór de association.

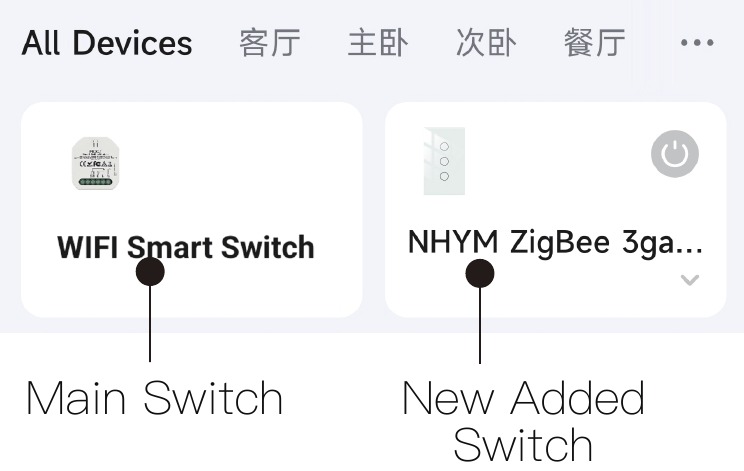

1. WiFi voegt nog een slimme schakelaar toe aan dezelfde Smart Life/Tuya App. (Als er al eerder een slimme schakelaar aan de app is toegevoegd, ga dan naar de volgende stap.)
   Opmerking: Het is niet nodig om de nieuw toegevoegde schakelaar op het licht aan te sluiten, alleen L en N zijn vereist voor de bedrading.

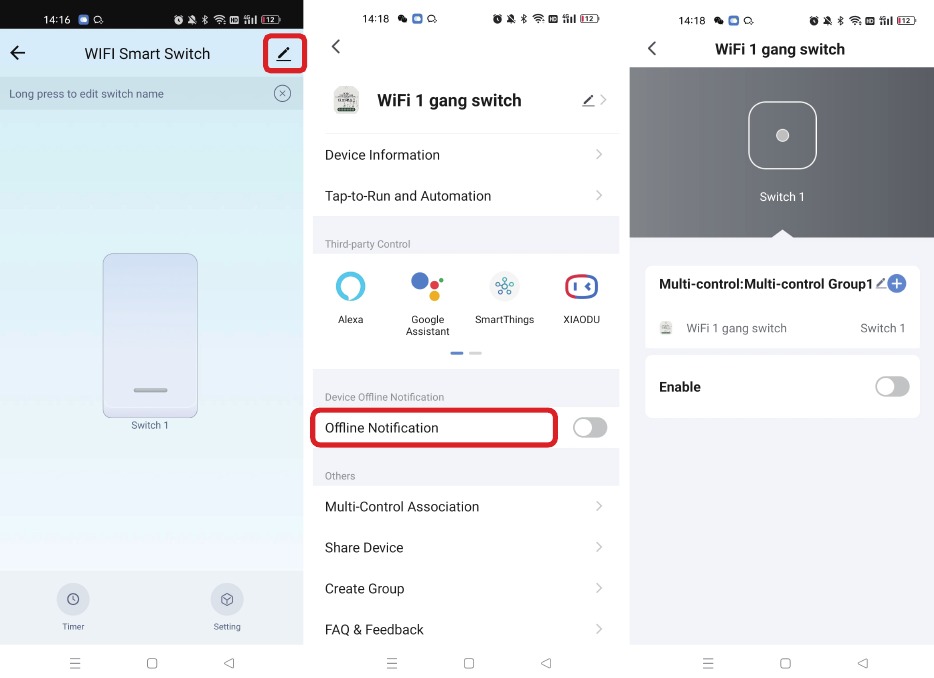

2. Vervolgens ziet u twee apparaten in de app en klikt u op de hoofdschakelaar (als One gang switch zoals hieronder) om naar de volgende bewerking te gaan.

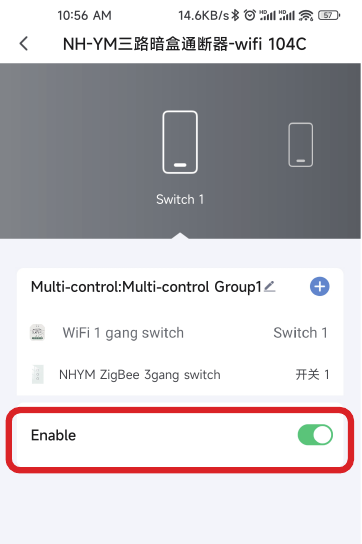

3. Klik op in de rechterbovenhoek en kies "Multi-Control Association" (Multi-Control Association) en klik vervolgens op "+" in de rechterhoek

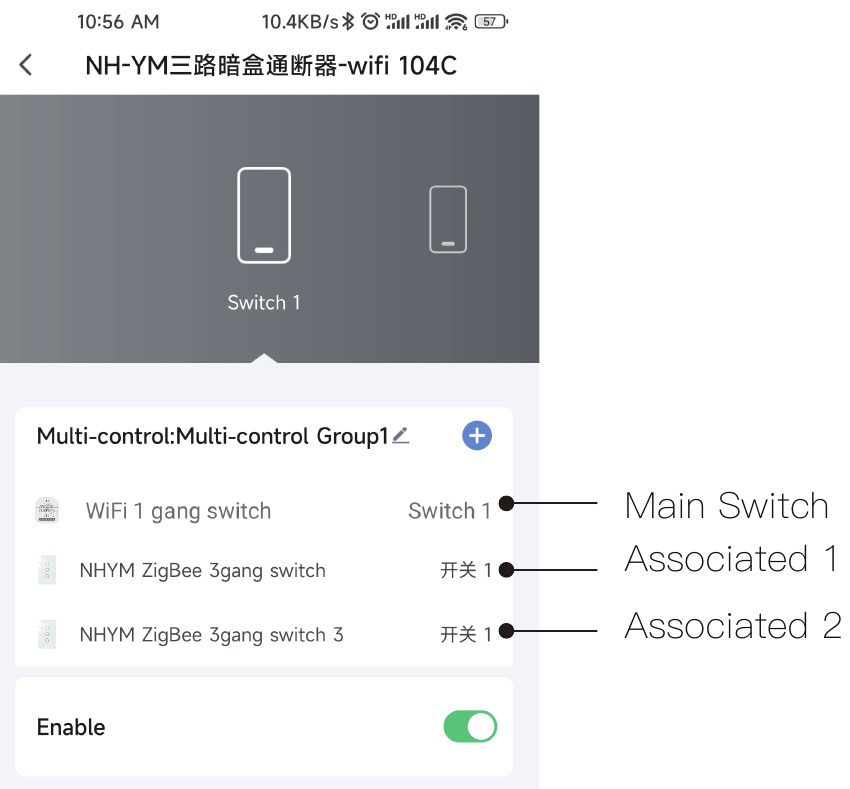

4. Kies de schakelaar waarmee u wilt associëren en kies vervolgens de schakelaar waarmee u hetzelfde licht wilt bedienen.
5. Ga vervolgens terug naar de vorige pagina, u ziet twee items op de pagina, de ene is uw hoofdschakelaar, de andere is degene die u zojuist hebt gekoppeld.
   Opmerking: Bevestig dat de gekoppelde schakelaar is ingeschakeld.

6. U kunt nu uw licht bedienen met twee schakelaars. Koppel geen andere knop in dezelfde schakelaar voor multi-control.
7. Als u nog een derde of meer slimme schakelaars wilt toevoegen om uw licht te bedienen, herhaalt u de bovenstaande stappen. En u ziet het resultaat zoals hieronder wanneer u een andere nieuwe schakelaar koppelt.


Voer Smart Life Skill in de Alexa APP in

1. Voltooi de netwerkconfiguratie van het product in de App
   Voltooi de netwerkconfiguratie van het apparaat volgens de aanwijzingen in de App.
   Opmerking: Wijzig in de App de naam van het apparaat in een gemakkelijk herkenbare naam zoals Alexa; namen zijn meestal in het Engels, zoals "bed light" (bedlamp).

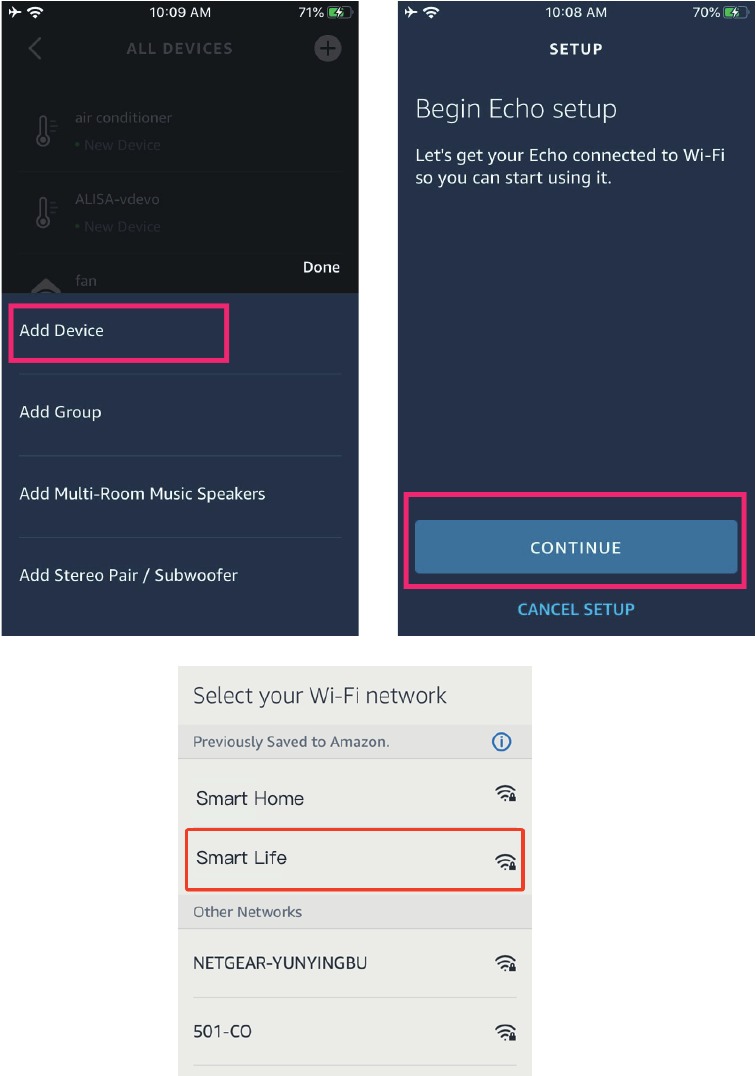

2. Configureer het Amazon Echo-apparaat
   (Als u Amazon Echo al hebt geconfigureerd, kunt u deze stap overslaan. De volgende instructies zijn gebaseerd op de iOS-client.)
   • Zorg ervoor dat uw Amazon Echo-apparaat is ingeschakeld en is verbonden met een wifi-netwerk.
   • Open de Alexa App op uw telefoon. Tik na succesvol inloggen op het menu in de linkerbovenhoek van de startpagina, selecteer "Settings" (Instellingen) en tik op "Set Up A New Device" (Een nieuw apparaat instellen) om de Amazon Echo in te stellen.
   • Kies uw Amazon Echo-apparaattype en -taal voor de verbinding. Houd de kleine stip op het apparaat ingedrukt totdat het lampje geel wordt. Tik vervolgens op "Continue" (Doorgaan) om verbinding te maken met de hotspot.
   • Nadat u verbinding hebt gemaakt met de Amazon Echo-hotspot, keert u terug naar de pagina. Op dit punt is de verbinding succesvol.

     Tik op "Continue" (Doorgaan) om door te gaan naar de volgende stap. Kies een wifi-netwerk om verbinding mee te maken. Amazon Echo heeft een paar minuten nodig om verbinding te maken met het netwerk.
   • Nadat de netwerkverbinding tot stand is gebracht, tikt u op "Continue" (Doorgaan). Er verschijnt een introductievideo. Nadat de video is afgelopen, tikt u op "Continue" (Doorgaan) om naar de Alexa Home-pagina te gaan. U hebt nu het configuratieproces van Amazon Echo voltooid.

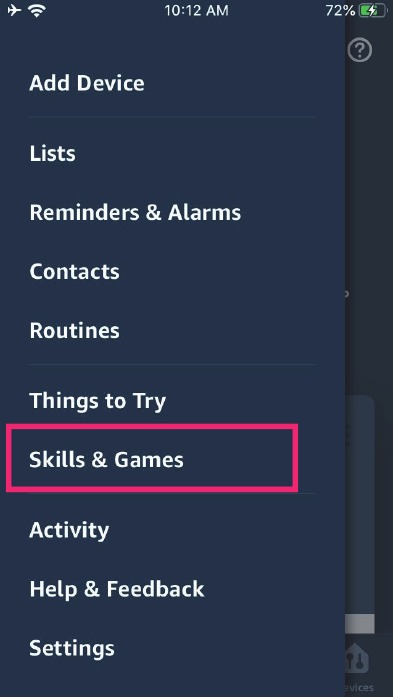

3. Belangrijkste stap — Link Skill (Vaardigheid koppelen)
   • Tik op "Skill" (Vaardigheid) in het Alexa App-menu.

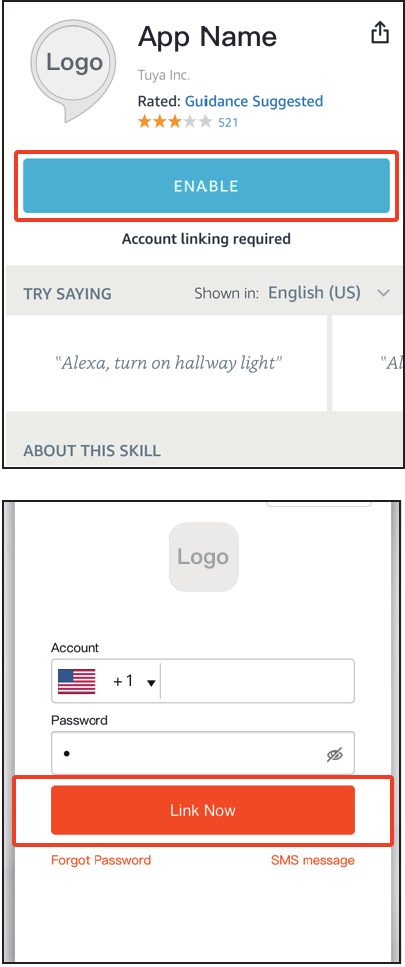

   • Zoek vervolgens naar "App Name" (App-naam). Tik op "Enable" (Inschakelen) om de Skill (Vaardigheid) in te schakelen.
   • Voer het App-account en wachtwoord in en tik vervolgens op "Link Now" (Nu koppelen) om uw App-account te koppelen om de Skill (Vaardigheid) in te schakelen. Nu kunt u beginnen met uw slimme thuisreis.

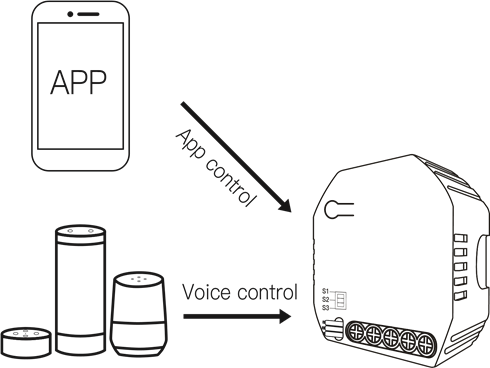

4. Algemene commando's
   Bedien het apparaat via spraakopdrachten, nu kunt u uw slimme apparaat bedienen met Echo. U kunt uw apparaat (zoals uw slaapkamerlamp) bedienen met de volgende opdrachten:
   Alexa, turn on/off bedroom light. (Alexa, zet de slaapkamerlamp aan/uit.) (Zet het licht aan/uit)
   Alexa, set bedroom light to 50 percent. (Alexa, zet de slaapkamerlamp op 50 procent.) (Zet het licht op elke gewenste helderheid)
   Alexa, brighten/dim bedroom light. (Alexa, maak de slaapkamerlamp helderder/dimmer.) (Verhoog/verlaag de helderheid van het licht)
   Alexa, set bedroom light to green. (Alexa, zet de slaapkamerlamp op groen.) (Pas de kleur van het licht aan)

   Geniet van uw slimme leven met domotica voor verlichtingsregeling door onze alles-in-één mobiele App te gebruiken, waar u ook bent in de wereld, of gewoon door spraakbesturing wanneer u comfortabel thuis zit.

SERVICE

1. Tijdens de gratis garantieperiode bieden we gratis onderhoud voor het product als het product defect raakt bij normaal gebruik.
2. Natuurrampen/door de mens veroorzaakte defecten aan de apparatuur, demontage en reparatie zonder toestemming van ons bedrijf, geen garantiekaart, producten die de gratis garantieperiode overschrijden, enz. vallen niet onder de gratis garantie
3. Elke toezegging (mondeling of schriftelijk) die door de derde partij (inclusief de dealer/serviceprovider) aan de gebruiker wordt gedaan en die buiten het garantiebereik valt, wordt door de derde partij uitgevoerd
4. Bewaar deze garantiekaart om uw rechten te waarborgen
5. Ons bedrijf kan de producten zonder kennisgeving bijwerken of wijzigen. Raadpleeg de officiële website voor de updates.

RECYCLINGINFORMATIE

Alle producten die zijn gemarkeerd met het symbool voor gescheiden inzameling van afgedankte elektrische en elektronische apparatuur (AEEA-richtlijn 2012/19/EU) moeten gescheiden van ongesorteerd gemeentelijk afval worden afgevoerd. Om uw gezondheid en het milieu te beschermen, moet deze apparatuur worden afgevoerd naar aangewezen inzamelpunten voor elektrische en elektronische apparatuur die zijn aangewezen door de overheid of lokale autoriteiten. Correcte verwijdering en recycling helpen mogelijke negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen. Neem contact op met de installateur of uw plaatselijke autoriteit om te achterhalen waar deze inzamelpunten zich bevinden en hoe ze werken.

@moessmart
@moes_smart
@moes_smart
MOES.Official
@moes_smart
www.moeshouse.com

WENZHOU NOVA NEW ENERGY CO.,LTD
Address: Power Science and Technology
Innovation Center, NO.238, Wei 11 Road,
Yueqing Economic Development Zone,
Yueqing, Zhejiang, China
Tel: +86-577-5718681
Email: service@moeshouse.com

AMZLAB GmbH
Laubenhof 23, 45326 Essen
Made In China
