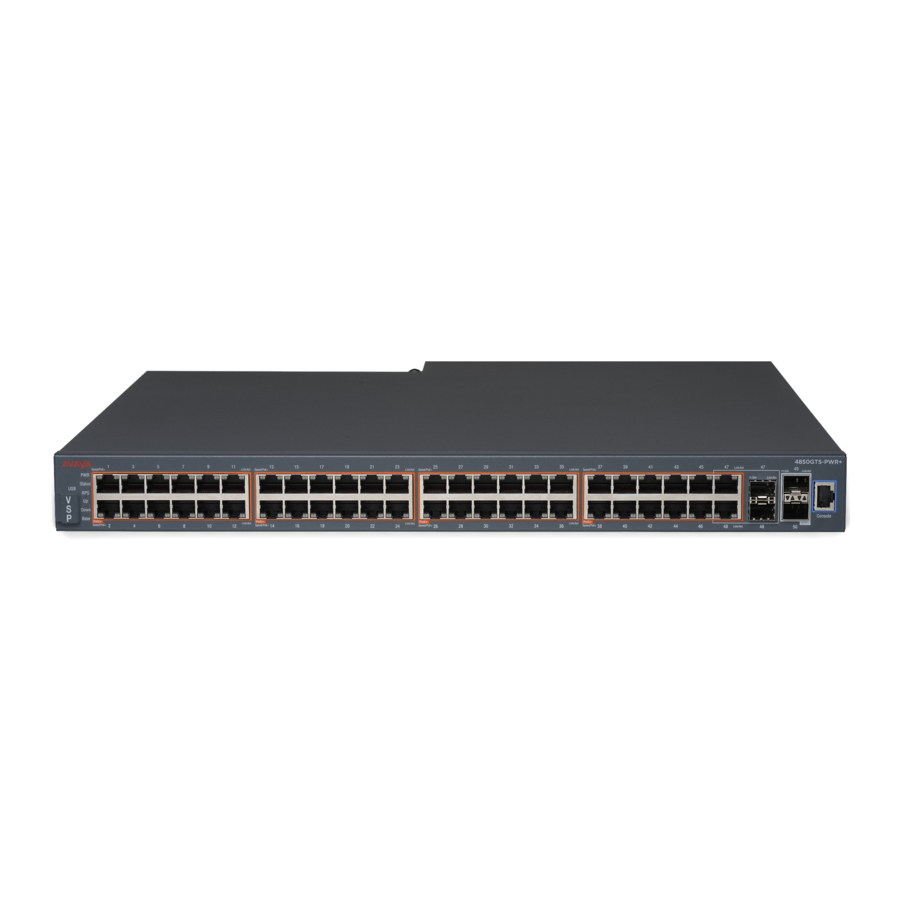

Avaya 4850GTS Series - Virtual Services Platform Snelinstallatiegids

Dit document bevat informatie en instructies voor het installeren en in gebruik nemen van een in de fabriek geleverde Avaya Virtual Services Platform 4000 switch. U kunt alle documenten die in deze handleiding worden genoemd, downloaden op www.avaya.com/support.

Voordat u begint

Controleer of u de volgende hulpmiddelen en kabels hebt:

• Phillips #2 schroevendraaier
• Consolekabel die past op de consoleconnector op de switch (DB-9 of RJ-45)
• ESD-kabel

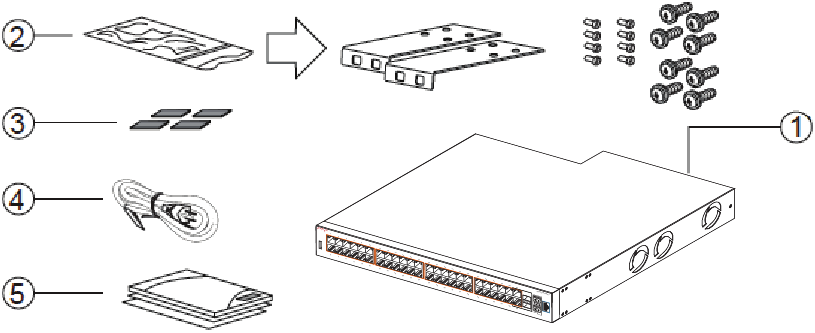

Pak de apparatuur uit en controleer de inhoud van de verpakking

Note: Neem ESD-voorzorgsmaatregelen in acht bij het uitpakken.

1. Avaya Virtual Services Platform (VSP) 4000 Series switch met één geïnstalleerde voeding.
2. Hardware voor rackmontage die het volgende omvat:
   1. Rackmontagebeugels
   2. Schroeven om de beugels aan de switch te bevestigen
   3. Schroeven om de switch aan het apparatuurrack te bevestigen
3. Rubberen voetjes
4. AC-stroomkabel met een IEC 60320 C16-connector.
   ( Note: Een stroomkabel is niet inbegrepen voor de A-variant van de switch.)
5. Documentatie met het volgende:
   1. Het vinden van de nieuwste software en product Release Notes (NN46251-106)
   2. De Regulatory guide (NN46251-105)
   3. De Quick Install guide (deze handleiding)
   4. Het China RoHS-document.

Controleer de specificaties van de voedingseenheid (PSU)

Bestel optioneel een redundante PSU om redundantie en load sharing te bieden en de Power over Ethernet Plus (PoE+) stroombudget op PWR+-modellen toe te voegen.

VSP 4000 AC-stroomspecificaties

(VSP 4850GTS en VSP 4850GTS-PWR+)

Note: Zowel de 300W als de 1000W AC-voeding gebruiken de IEC 60320 C16 AC-stroomkabelconnector.

VSP 4000 DC-stroomspecificatie

(VSP 4850GTS):

(Optioneel) Installeer een redundante voedingseenheid

De VSP 4000 Series switch ondersteunt twee in het veld vervangbare voedingen. Er is één voeding geïnstalleerd. U kunt optioneel een redundante voeding installeren. De VSP 4000 switch is verkrijgbaar in AC- en DC-stroomvarianten.
Gebruik deze procedure om een redundante voeding te installeren.

Note: De switch wordt geleverd met een vulpaneel in de tweede voedingspositie. Dit vulpaneel moet op zijn plaats blijven als u niet van plan bent een tweede voeding te installeren.

1. Als een afdekplaat de vereiste voedingssleuf bedekt, verwijder dan de afdekplaat voordat u probeert de voeding te plaatsen.

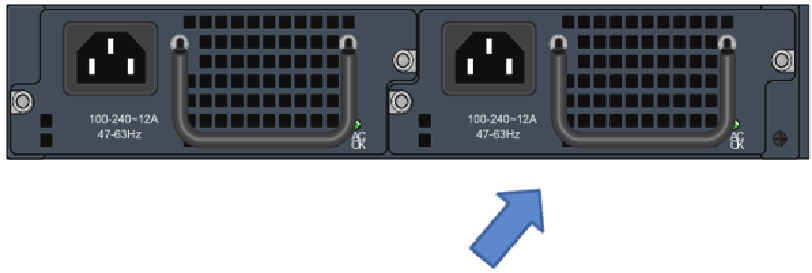

2. Plaats de voeding in een sleuf voor de achterste voeding, zoals hieronder wordt weergegeven:

3. Controleer of elke voeding volledig in de sleuf is geplaatst. Zet de voeding vast met de twee duimschroeven.
   Note: Het switchchassis kan een onjuiste installatie van een voeding voorkomen. Als u een voeding ondersteboven plaatst, wordt deze niet volledig geplaatst en grijpen de duimschroeven niet in.
4. Nadat u een voeding hebt geïnstalleerd, gaat u verder met het aansluiten van de AC-stroom.

Monteer de VSP 4000 switch

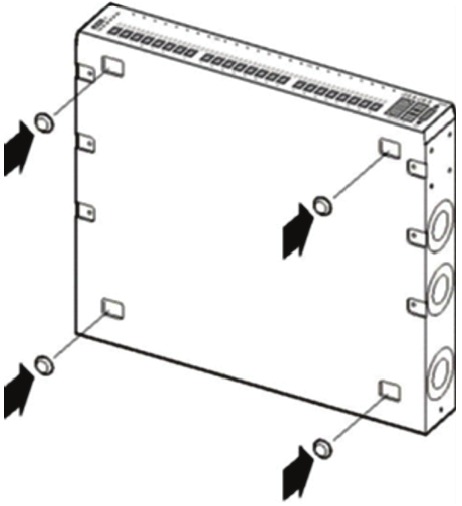

1. Tafel- of plankmontage
   Als u de VSP 4000 switch op een tafel of plank monteert, bevestigt u de rubberen voetjes aan het apparaat zoals aangegeven. Het oppervlak moet het gecombineerde gewicht van de switch en de aangesloten kabels kunnen dragen (van 7 tot 9 kilogram).

   Zet het apparaat op een vlakke ondergrond in de buurt van een AC-stroombron en zorg ervoor dat er aan alle kanten minstens 5,1 cm ruimte is voor een goede luchtstroom en minstens 12,7 cm aan de achterkant voor de ruimte van het netsnoer.
2. Rackmontage

Bereid het rack voor:

1. Zorg voor het equivalent van één RU verticale ruimte voor elke switch in een EIA- of IEC-standaard 19-inch (48,2 centimeter) apparatuurrack. Zorg ervoor dat het apparatuurrack stabiel is en stevig is bevestigd aan een permanente structuur.
2. Aard het rack aan dezelfde aardelektrode die wordt gebruikt door de stroomvoorziening in het gebied. Het aardpad moet permanent zijn en mag niet meer dan 1 ohm weerstand hebben van het rack naar de aardelektrode. AVAYA raadt aan om een filter of overspanningsbeveiliging te gebruiken.

Monteer de switch:

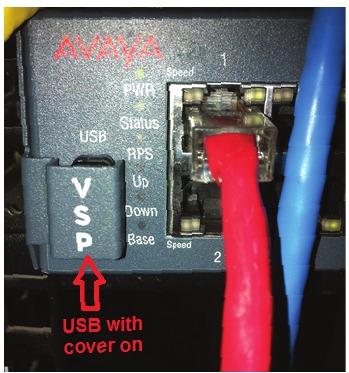

1. Verwijder de schroeven die de USB-klep vasthouden voor rackmontage, maar verwijder de USB-klep niet.

   Verwijder het USB-apparaat niet uit de sleuf. Dit kan de werking van de switch ernstig beïnvloeden en kan er zelfs voor zorgen dat de switch niet opstart. Zorg ervoor dat het USB-apparaat te allen tijde is geplaatst, met de USB-klep erop.

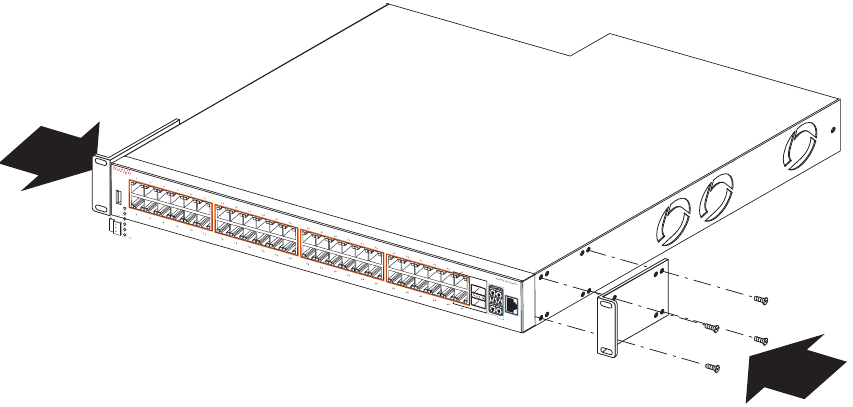

2. Bevestig een beugel aan elke kant van de switch met behulp van de #2 Phillips schroevendraaier, zoals afgebeeld. De beugel gaat over de USB-klep.

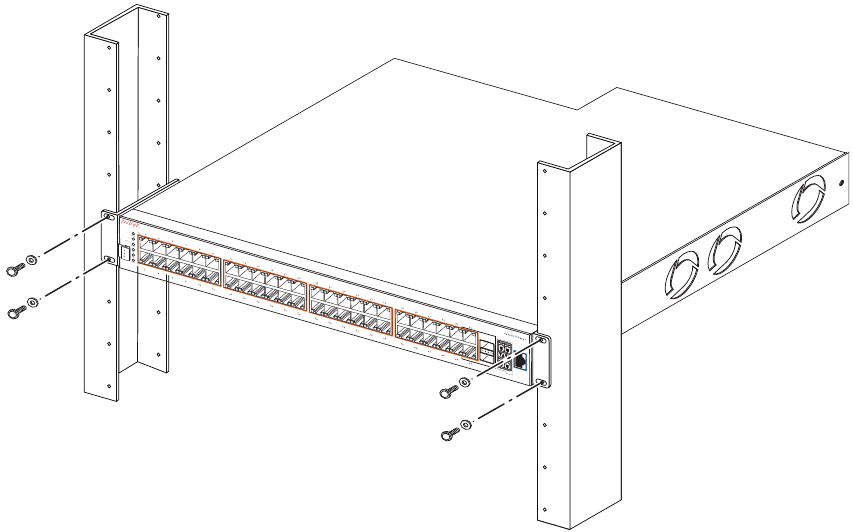

3. Schuif de switch in het rack, zoals afgebeeld. Plaats de rackmontageschroeven en draai ze vast.


Voor meer details over het installeren van de VSP 4000 Series, zie Installing the Avaya Virtual Services Platform 4000 VSP4850GTS Series (NN46251-300).

Inschakelen

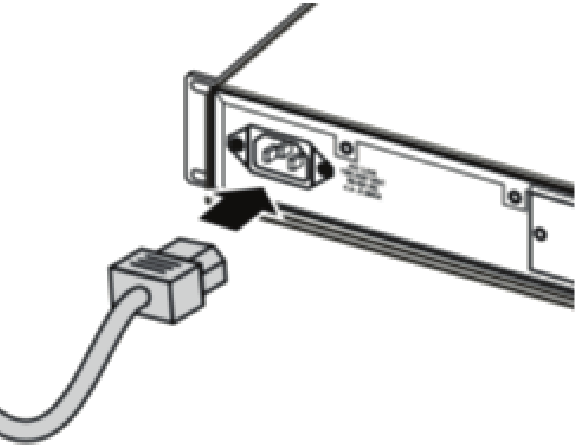

1. Sluit het netsnoer aan op de achterkant van de switch en steek vervolgens het andere uiteinde van het snoer in een stopcontact.
   Opmerking: U hebt twee netsnoeren nodig als u een redundante PSU hebt geïnstalleerd.

   U moet een netsnoerset gebruiken dat is goedgekeurd voor de 4000 Series switch en het type stopcontact in uw land.

2. Controleer de LED's op het voorpaneel terwijl het apparaat wordt ingeschakeld om er zeker van te zijn dat de PWR LED brandt. Zo niet, controleer dan of het netsnoer correct is aangesloten. De switch wordt direct ingeschakeld wanneer deze is aangesloten op een geschikte AC-voedingsbron.

SFP- en SFP+-transceivers installeren

Opmerking: Zorg er vóór de installatie voor dat de switch actief is en normaal werkt. Controleer of de SFP- of SFP+-transceivers en netwerkbekabeling uw netwerkconfiguratie ondersteunen.

1. Verwijder de transceiver uit de beschermende verpakking.
2. Controleer of de transceiver het juiste model is voor de netwerkconfiguratie.
3. Pak de transceiver tussen uw duim en wijsvinger.

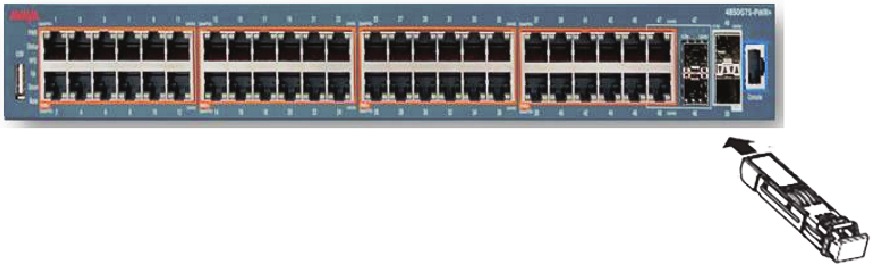

4. Plaats de transceiver in de juiste SFP/SFP+-sleuf op de switch, zoals afgebeeld. Oefen lichte druk uit op de transceiver totdat deze klikt en in de sleuf vergrendelt.

De VSP 4000 in bedrijf stellen

De consolekabel aansluiten op de VSP 4000

Specificaties consolepoortbekabeling:
Zorg ervoor dat u categorie 5E of hogere specificatiebekabeling gebruikt voor 1 Gbps/1000 Mbps-werking. RJ-45 consolepoortkabels zijn als volgt:

Op uw VSP 4000-switch is de consolepoort de RJ-45-poort die is omlijnd met een blauwe rand aan de voorkant van uw switch (let op de oriëntatie). Gebruik een RJ-45 naar DB-9-kabel om de switchconsolepoort aan te sluiten op uw managementterminal. Gebruik adapters om verschillende verbindingsopties te bieden. De maximale lengte van een consolekabel is 25 voet (8,3 meter). De volgende tabellen beschrijven de RJ-45 en DB-9 consolepoort pin-out informatie. U kunt de pin-out informatie gebruiken om een consolekabel te verifiëren of te maken voor gebruik met uw onderhoudsterminal.

DB–9 Consolepoort pintoewijzingen

Connector	Pinnummer	Signaal
	1	Carrier detect (niet gebruikt)
	2	Transmit Data (TXD)
	3	Receive Data (RXD)
	4	Data terminal ready (niet gebruikt)
	5	Signal ground (GND)
	6	Niet gebruikt
	7	Request to send (niet gebruikt)
	8	Niet gebruikt
	9	Ring indicator (niet gebruikt)

RJ–45 Consolepoort pintoewijzingen

Connector	Pinnummer	Signaal
	1	Ready to send (RTS) — optioneel
	2	Data terminal ready (DTR) — optioneel, kan worden verwisseld of gekoppeld met pin 8
	3	Transmit data (TXD) — verplicht
	4	Carrier detect (DCD) — optioneel
	5	Ground (GND) — verplicht
	6	Receive data (RXD) — verplicht
	7	Data set ready (DSR) — optioneel
	8	Clear to send (CTS) — optioneel, kan worden verwisseld of gekoppeld met pin 1.

1. Sluit de consolekabel van de terminal aan op de consolepoort van de switch om initiële configuratie mogelijk te maken. Elke terminal of pc met de juiste terminalemulator kan worden gebruikt als het managementstation.
2. Stel het terminalprotocol op de terminal of het terminalemulatieprogramma in op VT100 of VT100/ANSI.
3. Maak verbinding met de switch met behulp van de terminal- of terminalemulatie-applicatie.

Terminalemulatie-instellingen

Een in-band VLAN en een management IP-interface voor het VLAN configureren

Opmerking: In de volgende procedure maakt u een VLAN met ID 20 en de naam Avaya.

1. Een VLAN maken:
   VSP-4850GTS-PWR+:1(config)#vlan create 20 name Avaya type port
2. VLAN-leden toevoegen:
   VSP-4850GTS-PWR+:1(config)#vlan members add 20 1/4
3. Een management IP-interface configureren voor het VLAN
   (bijvoorbeeld 47.17.123.85)
   VSP-4850GTS-PWR+:1(config)#interface vlan 20
   VSP-4850GTS-PWR+:1(config)#ip address 47.17.123.85 255.255.255.0

De VSP 4000 uitschakelen

Voordat u het netsnoer loskoppelt, moet u altijd de volgende uitschakelprocedure uitvoeren. Deze procedure spoelt alle in behandeling zijnde gegevens door om de gegevensintegriteit te waarborgen.

1. Ga naar de Privileged EXEC-opdrachtmodus:
   enable
2. Sluit de VSP 4000 af:
   sys shutdown
3. Voordat u het netsnoer loskoppelt, wacht u tot u het volgende bericht ziet:
   System Halted, OK to turn off power.

Zie Administering VSP Operating System Software (NN47227-600) voor meer informatie over deze en andere beheerprocedures.

Aanbevolen lectuur

Voor meer informatie gaat u naar http://support.avaya.com en downloadt u de volgende VSP 4000-gidsen:

• Regulatory Information (NN46251-105)
• Locating the latest software and product Release Notes (NN46251-106) (Het vinden van de nieuwste software en productrelease-opmerkingen)
• Documentation Reference, NN47227-100
• Installation (NN46251-300) (Installatie)
• Quick Start Configuration, NN47227-102 (Snelle startconfiguratie)
• Release Notes (NN47227-401) (Release-opmerkingen)
• Administration (NN47227-600) (Beheer)

http://support.avaya.com
1-800-242-2121 (U.S.A.)
1-866 GO-AVAYA
1-866-462-8292 (US Sales) (Amerikaanse verkoop)
© 2016 Avaya Inc.
