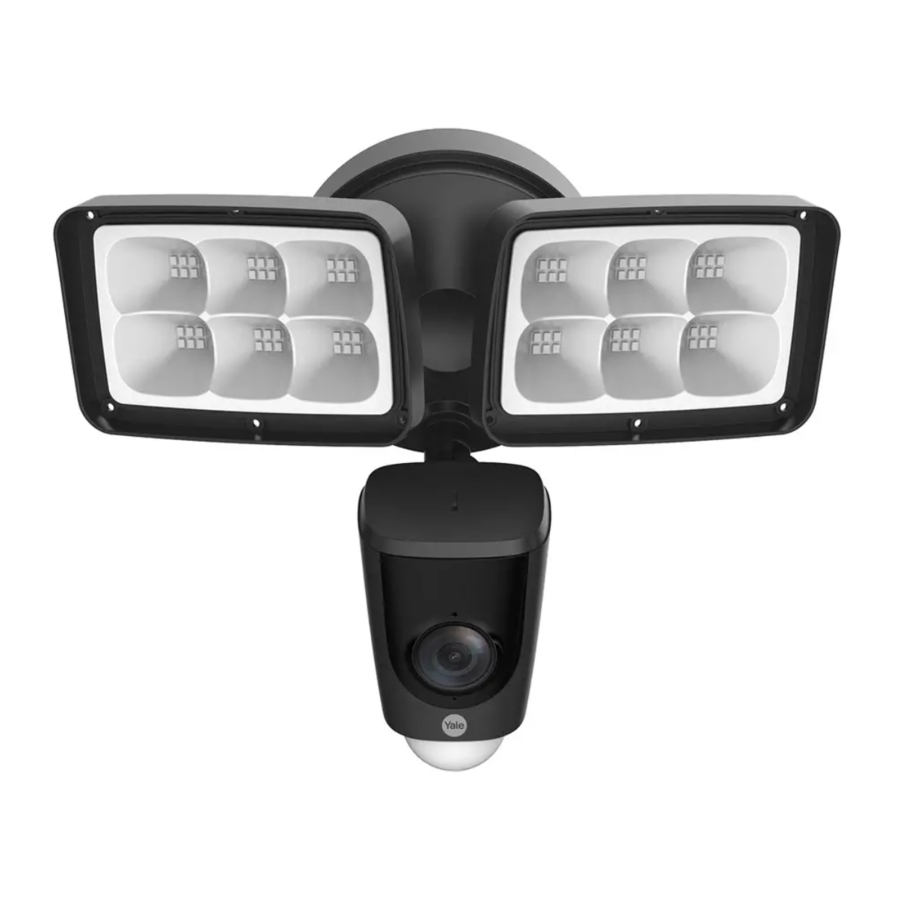

Yale YFL01-BLK-PKG1.0.2 - Snelstartgids Floodlight Camera

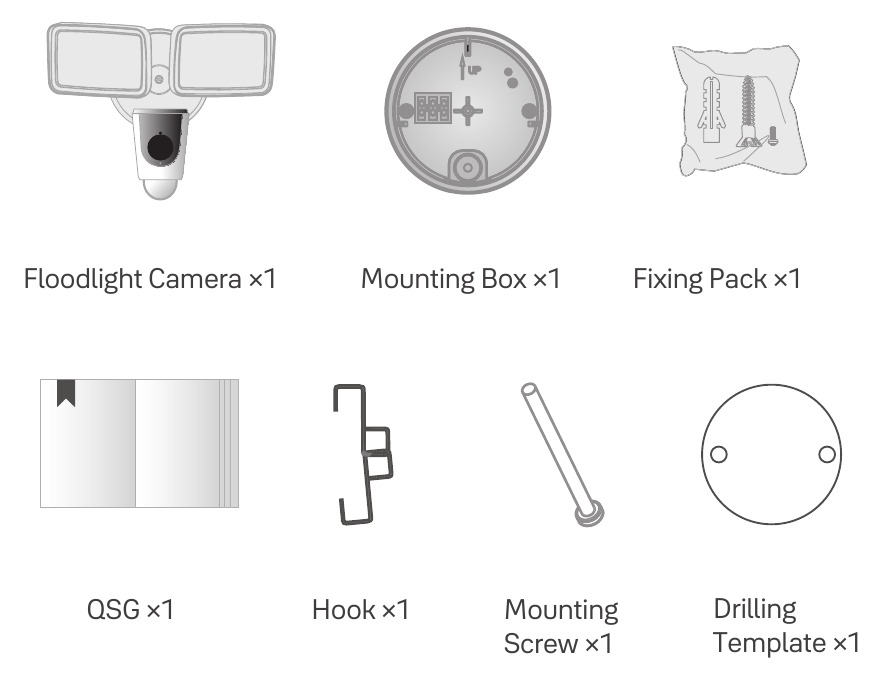

Onderdelen identificeren

Let op
In de bevestigingsset bevinden zich 3 pluggen en 3 zelftappende schroeven.

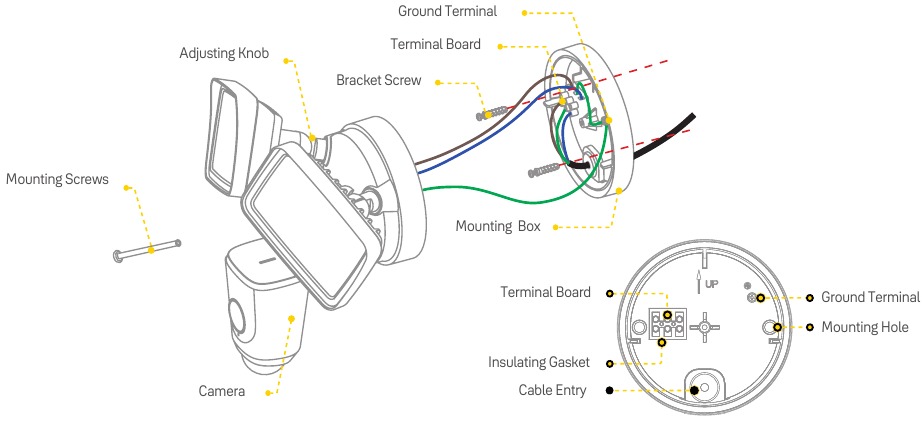

Montage

Toepassing

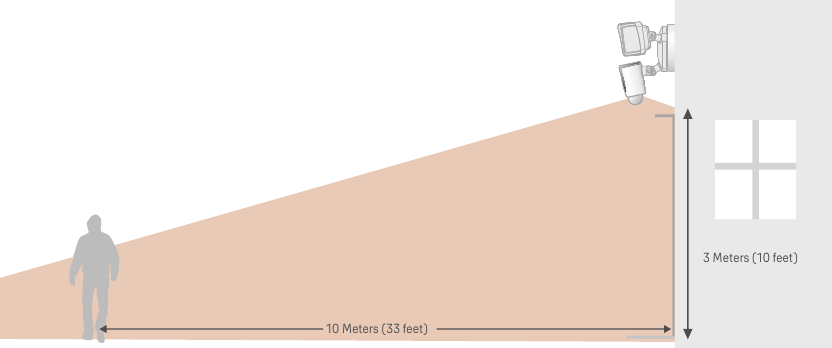

Wanneer de camera op 3 m hoogte (10 voet) is gemonteerd, met de PIR-lens parallel aan de grond, is de bewegingsdetector geoptimaliseerd om objecten van menselijke grootte te detecteren tot op 10 m (33 voet).

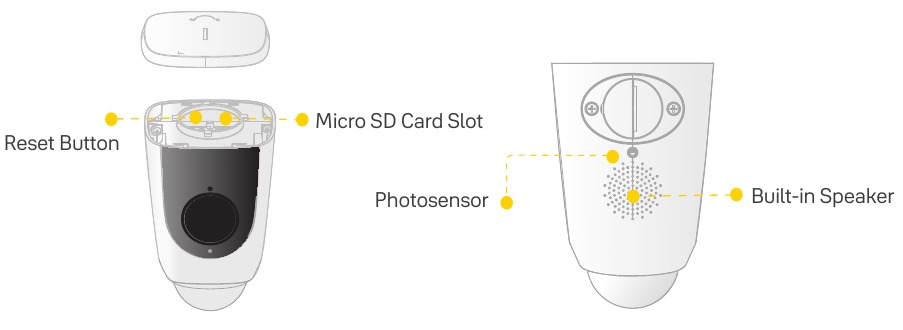

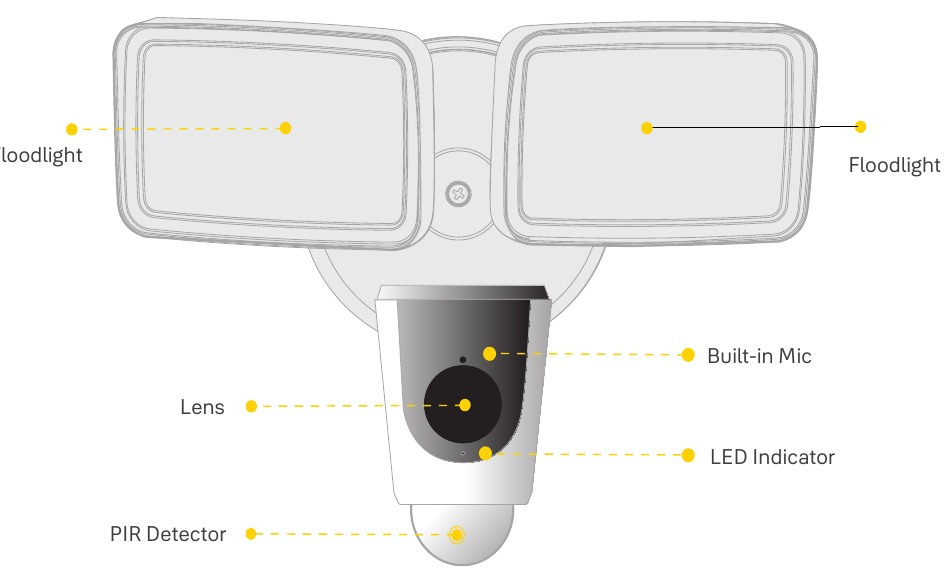

Camera Introductie

Let op: Houd de resetknop 10 seconden ingedrukt om de camera te resetten.

Het patroon van de LED-indicator staat in de volgende tabel.

Camera installeren

Veiligheidsinstructies

Risico op elektrische schok

• Zorg ervoor dat u de stroom uitschakelt bij de zekering of stroomonderbreker vóór de installatie.
• Controleer of de voedingsspanning correct is. Sluit het armatuur aan op een 100–240VAC 50/60 Hz stroombron.
• Volg altijd de codenormen bij het installeren van een bedrade verbinding.
• We raden u ten zeerste aan om een erkende elektricien in te huren om de camera te installeren.
• Voor permanent aangesloten apparatuur moet een gemakkelijk toegankelijke scheider buiten de apparatuur worden opgenomen.
• Voor plugbare apparatuur van type B of permanent aangesloten apparatuur is de maximale waarde van een overstroombeveiligingsapparaat dat buiten de apparatuur moet worden aangebracht 20A.

Brandgevaar
Installeer de camera niet in de buurt van brandbare of ontvlambare oppervlakken.

Let op

• Sluit deze lamp niet aan op een dimmer of timer.
• Zorg ervoor dat het montageoppervlak sterk genoeg is om minstens drie keer het gewicht van het apparaat te dragen.

Stappen

1. Als er geen gaten in de muur zitten, plaatst u de boorsjabloon waar u de floodlight-camera wilt installeren. Gebruik de boorsjabloon als leidraad om de twee parallelle gaten in de muur te boren, voeg de pluggen toe en ga verder met de volgende stap.

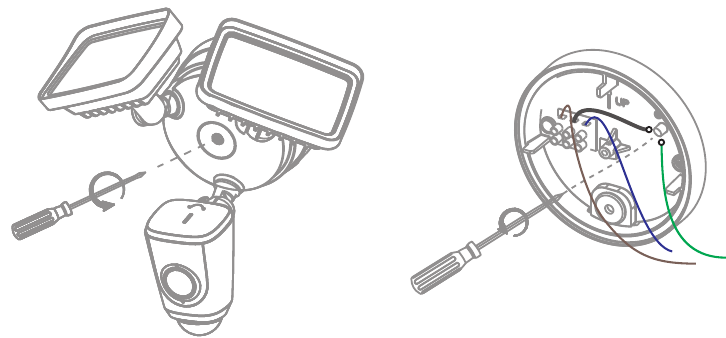

2. Draai aan de afstelknoppen om de lampen los te maken en pas de lichthoeken aan om ruimte te geven aan de montageschroef. Draai de montageschroef los om de montagebox te openen en draai vervolgens de schroef op de aardklem los om de aarddraden te verwijderen.

3. Bevestig de montagebox aan de muur met de zelftappende schroeven en zorg ervoor dat de pijl OMHOOG in de juiste positie staat.

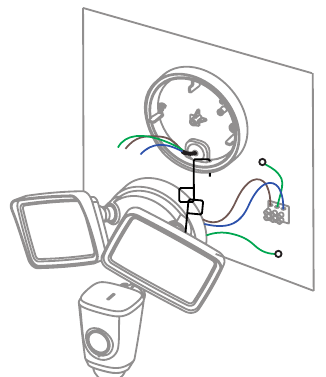

4. Gebruik de meegeleverde haak, haak het ene uiteinde van de haak in het gat op de montagebox en het andere uiteinde aan de rand van de camera, zodat u beide handen kunt gebruiken om de installatie te voltooien.

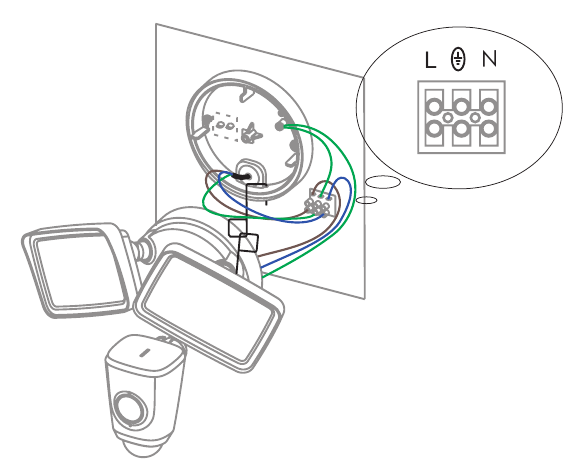

5. Haal het klemmenblok uit de montagebox. Sluit de blauwe draden (nuldraden) aan op de N-terminals en de bruine draden (stroomdraden) op de L-terminals, en vervolgens de geel-groene gestreepte draad op de aardklem op de print.

6. Sluit de twee verwijderde geel en groen gestreepte draden (aarddraden) weer aan op de aardklem, draai de schroef op de aardklem vast en plaats vervolgens de klemmenstrook met de isolerende pakking terug in de montagebox.
7. Berg alle draden op, bevestig de camera aan de montagebox en bevestig de camera met montageschroeven en breng de schroefafdekking aan op de montagebox.

8. Pas de hoek van het licht en de lens aan en houd de PIR-detector parallel aan de grond om een optimale detectie te garanderen.

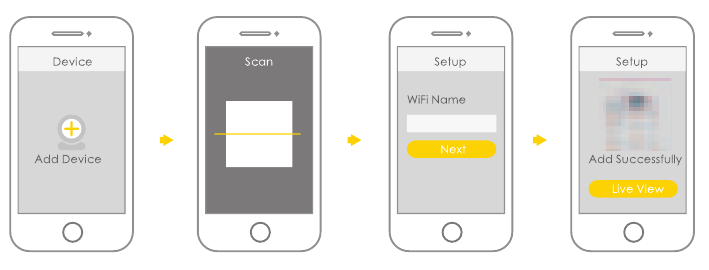

Werken met de Yale View-app

1. Schakel de camera in.
2. Scan de volgende QR-code of zoek de Yale View-app in Google Play of de App Store om de Yale View-app te downloaden en te installeren.

Let op Als u de app al hebt geïnstalleerd, update deze dan naar de nieuwste versie.

1. Start de Yale View-app en registreer een account voor het eerste gebruik.
2. Wacht tot de camera de opstartcyclus heeft voltooid en de camera-indicator groen knippert.
3. Verbind uw smartphone met uw Wi-Fi-netwerk en zorg ervoor dat uw smartphone is verbonden met een Wi-Fi-netwerk met een 2,4 GHz-band, en volg vervolgens de instructies in de app om de installatie van de camera te voltooien.


Let op

• Als u meer dan één camera hebt, voert u stap 5 uit om ze één voor één toe te voegen.
• Als uw Wi-Fi-netwerk verandert of de indicatorstatus verandert, reset u de camera en voert u de installatie opnieuw uit vanaf stap 5 om deze opnieuw toe te voegen.

Referenties

• App Store - Apple
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Yale YFL01-BLK-PKG1.0.2 - Snelstartgids Floodlight Camera
