Tech 21 MIDI MONGOOSE - Controller Handleiding
PRODUCTOVERZICHT
Of je nu een MIDI-meester bent of tot de MIDI-onwetenden behoort, de MIDI Mongoose™ is een super eenvoudige manier om je apparatuur te bedienen op het podium, in de studio en op DJ-decks voor geluid en verlichting. Tech 21's intuïtieve engineering elimineert de intimidatie van het proberen te ontcijferen van een handleiding ter grootte van een encyclopedie, alleen maar om een programma te kunnen wijzigen.
De MIDI Mongoose is de volgende generatie van zijn voorganger, de MIDI Moose. Hij heeft een aanzienlijk kleinere footprint en extra mogelijkheden. Met slechts 5 voetschakelaars kun je je selectie van vooraf ingestelde programma's met vijf of tien tegelijk wijzigen. Het ontwerp is bedoeld om alle program changes die je nodig hebt binnen elke song sequentieel ingesteld te hebben, zodat je niet van de ene groep naar de andere hoeft te schakelen. Er zijn 2 onafhankelijke ingangen voor continue controllers om het gebruik met je andere MIDI-apparatuur te vergemakkelijken, evenals een 7-pins fantoomvoeding aansluiting. Je hebt ook toegang tot een Special Functions Menu om MIDI-kanaalnummers toe te wijzen en om continue controller-kanaalnummers en kalibratie in te stellen.
De MIDI Mongoose (en zijn kleine neef, de MIDI Mouse™) zijn op batterijen te gebruiken, wat podiumrommel elimineert. De geavanceerde batterijbesparende functie en het efficiënte stroomverbruik zorgen voor een minimum van 200 uur gebruik. De MIDI Mongoose kan ook worden gevoed door de meeste standaard adapters, waaronder Tech 21's Model #DC4, en is ook via fantoomvoeding via een MIDI-kabel te gebruiken.
Bij Tech 21 is het ons doel om nuttige, veelzijdige en kosteneffectieve producten aan te bieden. We hopen dat je de MIDI Mongoose een welkome aanvulling op je set-up vindt.
GEBRUIKSAANWIJZING
VOETSCHAKELAARS

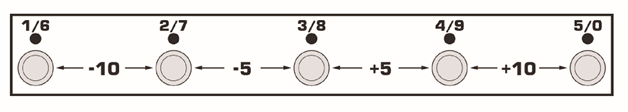

Individuele voetschakelaars, 1/6, 2/7, 3/8, 4/9, 5/0, bieden toegang tot 5 program changes tegelijk. Om programmagroepen 5 of 10 tegelijk te verhogen of te verlagen, druk je tegelijkertijd de twee overeenkomstige voetschakelaars in die op de MIDI Mongoose zijn aangegeven.

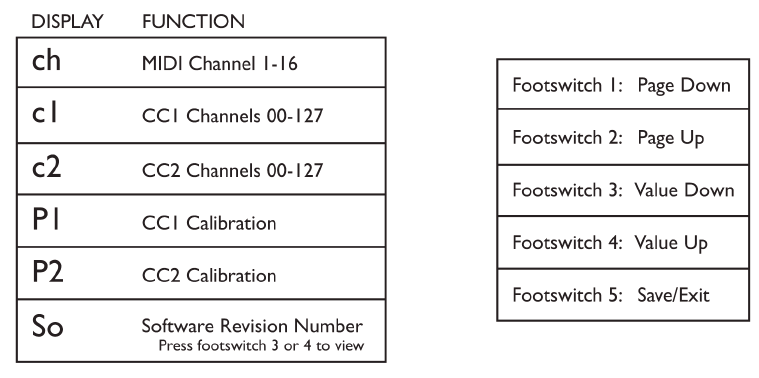

MIDI-KANALEN EN CONTINUE CONTROLLERS INSTELLEN
Om het Special Functions Menu te openen, druk je tegelijkertijd de voetschakelaars 1 en 5 in.
Gebruik voetschakelaar 1 of 2 om toegang te krijgen tot de gewenste functie. Nadat je de functie hebt gekozen, volg je de voetschakelaargrafiek om je parameters in te stellen.
CC1- EN CC2-KALIBRATIE
Sluit je continue controllerpedaal aan op de CC1-aansluiting met een TRS-kabel. Druk op voetschakelaars 1 en 5 om het Special Functions Menu te openen. Druk op voetschakelaar 2 totdat het display P1 weergeeft. Druk vervolgens op voetschakelaar 4. Beweeg je continue controllerpedaal helemaal naar achteren en helemaal naar voren - door de volledige slag. Het MIDI Mongoose-display knippert terwijl je door numerieke waarden bladert die kalibratie aangeven en dat het pedaal en de MIDI Mongoose communiceren. Druk tweemaal op voetschakelaar 5 om op te slaan/af te sluiten.
Herhaal deze procedure voor CC2-kalibratie en zorg ervoor dat je in het menu naar P2 gaat. OPMERKING: Als je geen numerieke waarden omhoog en omlaag ziet gaan terwijl je je continue controllerpedaal heen en weer beweegt, zorg er dan voor dat je in het juiste menu zit. Controleer vervolgens al je kabels en aansluitingen opnieuw.
MIDI-KANALEN
Om program change-informatie te communiceren, moeten de MIDI Mongoose en de ontvangende MIDI-unit(s) zich op hetzelfde kanaal bevinden. Je hoeft het MIDI Mongoose-kanaal niet te wijzigen als je ontvangende unit zich op OMNI bevindt. (De OMNI-modus ontvangt MIDI-program change-informatie op elk van de 16 selecteerbare MIDI-kanalen.)
De MIDI Mongoose is in de fabriek ingesteld op kanaal 1.
Als je twee of meer MIDI-gestuurde processoren aan elkaar hebt gekoppeld, zorg er dan voor dat deze en de MIDI Mongoose zich allemaal op hetzelfde kanaal bevinden. Als je niet wilt dat een bepaalde processor in de keten program change-informatie van de MIDI Mongoose accepteert, zorg er dan voor dat je het kanaal van die unit wijzigt.
WERKING MET 9V-BATTERIJ
"Standby Mode" (Stand-by modus)
Wanneer je een 9V-batterij gebruikt, wordt het numerieke display na 10 seconden inactiviteit donker. Deze "standby mode" (stand-by modus) bespaart de levensduur van de batterij. Je kunt nog steeds een program change rechtstreeks binnen dezelfde groep aanbrengen door de voetschakelaar in te drukken van het volgende programmanummer dat je wilt. Als je bent vergeten waar je was, kun je de MIDI Mongoose "wakker maken" door de voetschakelaar in te drukken die overeenkomt met de LED die brandt (die zelfs in de stand-by modus aan blijft). Het numerieke display wordt ingeschakeld en het programmanummer waarin je je bevindt, verschijnt nog 10 seconden en wordt dan weer donker.
Individuele LED-indicatoren worden na ongeveer een uur inactiviteit uitgeschakeld.
Shut Down (Uitschakelen)
Om de MIDI Mongoose uit te schakelen, houd je de voetschakelaars 1 en 5 3 seconden ingedrukt. Zoals bij elk elektronisch apparaat, raden we aan om de batterij te verwijderen als je weet dat je deze enkele weken of langer niet zult gebruiken.
OPMERKING: Naarmate de batterij bijna leeg is, wordt het LED-display zwakker.
VOEDINGSEISEN
- Phantom power operable via MIDI cable (Fantoomvoeding via MIDI-kabel mogelijk). De spanning moet tussen 8 en 15V DC liggen, ongeacht de polariteit. De MIDI Mongoose accepteert stroom via een standaard 7-pins MIDI-kabel. Raadpleeg de handleiding van je processor voor de mogelijkheden en specificaties van fantoomvoeding.
- Utilizes standard 9V alkaline battery (Gebruikt standaard 9V alkaline batterij) (niet inbegrepen). Om te installeren, draai je de 2 duimschroeven los om het rechter zijpaneel te verwijderen. Schuif de onderste afdekking dienovereenkomstig om toegang te krijgen tot de batterijclip en sluit de batterij aan. Schuif de onderste afdekking terug op zijn plaats, plaats het zijpaneel en de duimschroeven terug. OPMERKING: Pas op dat je de aansluitdraden niet bekneld raakt wanneer je de onderste afdekking terug op zijn plaats schuift.
- Power consumption of LED display (Stroomverbruik van LED-display): approx. 15mA.
- USE DC VOLTAGE POWER SUPPLY ONLY! (GEBRUIK ALLEEN EEN DC-SPANNINGSVOEDING!) Failure to do so may damage the unit and void warranty (Als je dit niet doet, kan dit het apparaat beschadigen en de garantie vervallen). DC Power Supply Specifications (Specificaties van de DC-voeding):
- 9V DC regulated or unregulated, 100mA minimum;
- 2.1mm female plug, center negative (-).
Optional factory power supply is available (Optionele fabrieksvoeding is beschikbaar): Tech 21 Model #DC4.
- Attempting to repair unit is not recommended and may void warranty (Het is niet aan te raden om het apparaat te repareren en dit kan de garantie ongeldig maken).
- Missing or altered serial numbers automatically void warranty (Ontbrekende of gewijzigde serienummers maken de garantie automatisch ongeldig). For your own protection, be sure serial number labels on unit and exterior box are intact (Voor je eigen bescherming moet je ervoor zorgen dat de serienummerlabels op het apparaat en de buitenverpakking intact zijn).
