Sensitech TagAlert - Handleiding indicator

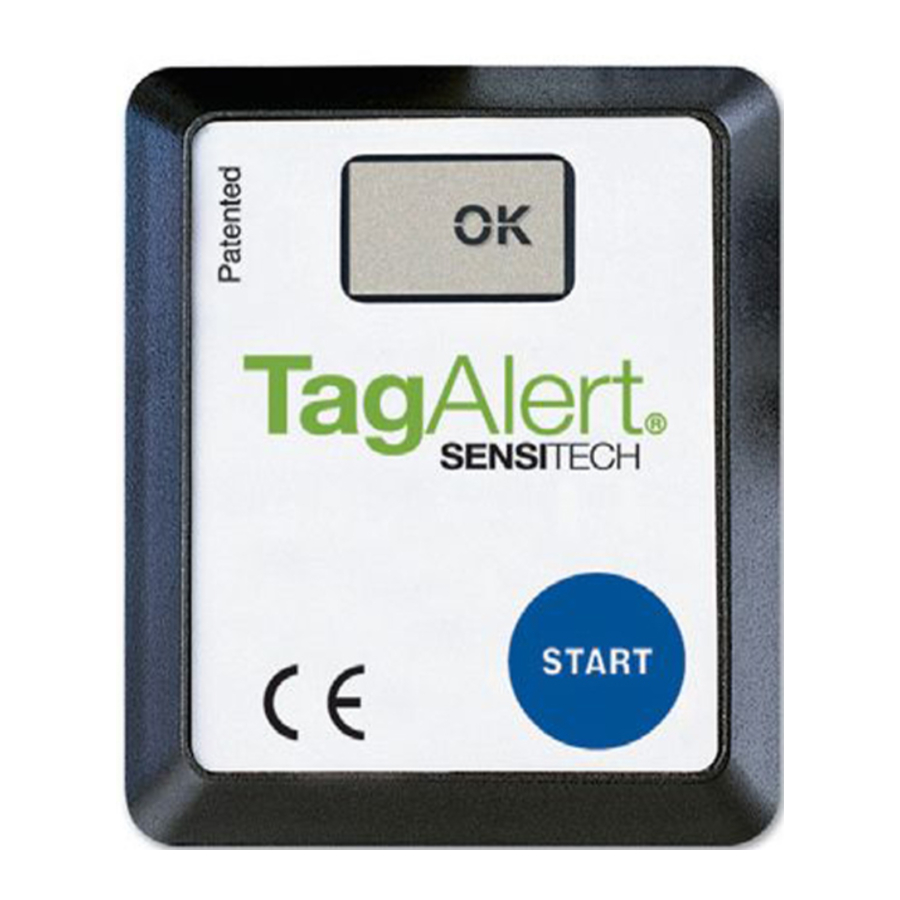

Een TagAlert^® Indicator starten

• Druk op de START button (START-knop) aan de voorkant van het apparaat en houd deze ongeveer 1 seconde ingedrukt.
• Het LCD-scherm reageert door "OK" weer te geven (Figuur 1).

• Zodra de "OK" wordt weergegeven, is deTagAlert^® indicator geactiveerd en start de opstartvertraging die in het apparaat is geprogrammeerd.
• Na activering verwijdert u de sticker aan de achterkant en bevestigt u deze aan een instructiekaart of rechtstreeks aan een schoon, droog oppervlak van het product of de verpakking.

Een TagAlert Indicator aflezen

• Zodra het pakket op de bestemming is aangekomen, verwijdert u de TagAlert indicator van het pakket.
• Als het LCD-scherm "OK" weergeeft, zijn er tijdens de reis geen alarmen geactiveerd (Figuur 1).
• Als het LCD-scherm zwarte vierkantjes weergeeft over de "OK" en de nummers 1, 2, 3 en/of 4, dan is er een alarm geactiveerd (Figuur 2).

  Als bijvoorbeeld de nummers 1 en 4 worden weergegeven, dan zijn de 1e en 4e alarmcondities overschreden.
• De ontvangende locatie dient het juiste protocol te volgen om de productbeschikking te bepalen als er een alarm is geactiveerd.

LET OP: Als er nummers op het LCD-scherm verschijnen, is dat alarm geactiveerd. De "OK" kan nog steeds zichtbaar zijn door de zwarte vierkantjes, zelfs als er een alarm is geactiveerd.

Fail Safe-bescherming

• De TagAlert indicator voert tijdens de werking een systeemcontrole uit en bevat een Fail-Safe (faalveilige) beschermingsmodus om de gebruiker te waarschuwen als het apparaat niet goed functioneert.
• Als de TagAlert indicator een defecte temperatuursensor detecteert of de temperatuur de operationele limieten overschrijdt (70ºC (158ºF) tot -20ºC (-4ºF)) tijdens het transport, schakelt het apparaat over naar deze modus en stopt het met de temperatuurmeting.
• Het LCD-scherm toont zwarte vierkantjes over de "OK". Er worden geen nummers weergegeven op het LCD-scherm (Figuur 3).


AlarmAlert™ Functie

• Indien gealarmeerd, biedt de TagAlert indicator een mechanisme om te bepalen op welk moment tijdens de reis het eerste alarm is geactiveerd. Deze AlarmAlert™ functie is geschikt voor reizen tot 10 dagen.
• Lees de TagAlert af en noteer welke alarmen zijn geactiveerd (Figuur 2).
• Volg de volgende drie stappen om te bepalen welk alarm als eerste is geactiveerd en het geschatte tijdstip waarop het alarm is geactiveerd:
  1. Druk op de Start button (Start-knop) om te bepalen welk alarm als eerste is geactiveerd. Het nummer dat het eerste alarm vertegenwoordigt dat is geactiveerd, knippert 4 seconden. Het LCD-scherm wordt vervolgens 2 seconden leeg.
  2. De som van de nummers die vervolgens verschijnen, is gelijk aan de dag van de reis waarop het eerste alarm is geactiveerd (Figuur 4). Dit wordt 2 seconden weergegeven.

     Nummers weergegeven op LCD	Som = Dag van de reis
     1	1e
     2	2e
     3	3e
     4	4e
     4 en 1	5e
     4 en 2	6e
     4 en 3	7e
     4 en 3 en 1	8e
     4 en 3 en 2	9e
     4 en 3 en 2 en 1	10e

     Figuur 4
  3. De som van de nummers die vervolgens verschijnen, geeft het tijdsinterval van 3 uur aan binnen de dag waarop het eerste alarm is geactiveerd (Figuur 5).

     Nummers weergegeven op LCD	Som die het tijdsinterval vertegenwoordigt	Tijdsinterval in periode van 24 uur
     1	1e	0 - 3e uur
     2	2e	3e - 6e uur
     3	3e	6e - 9e uur
     4	4e	9e - 12e uur
     4 en 1	5e	12e - 15e uur
     4 en 2	6e	15e - 18e uur
     4 en 3	7e	18e - 21e uur
     4 en 3 en 1	8e	21 - 24e uur
     4 en 3 en 2 en 1	10e	Na de 10e dag

     Figuur 5
• Druk nogmaals op de Start button (Start-knop) om de reeks informatie te herhalen.

LET OP: Dagen worden berekend in stappen van 24 uur. Dit begint wanneer voor het eerst op de startknop wordt gedrukt en de "OK" op het LCD-scherm wordt weergegeven.

Sensitech Inc. • 800 Cummings Center, Suite 258X • Beverly, MA 01915
1-800-843-8367 • +1-978-927-7033 • Fax 978-921-2112 • www.sensitech.com
