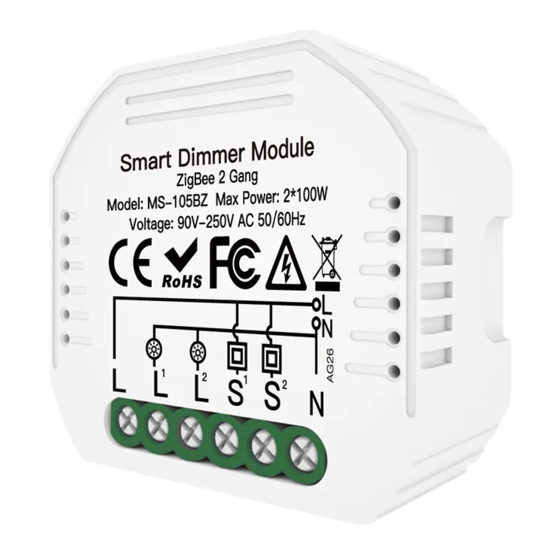

TUYA MS-105BZ - 2-voudige ZigBee-dimmermodule - handleiding

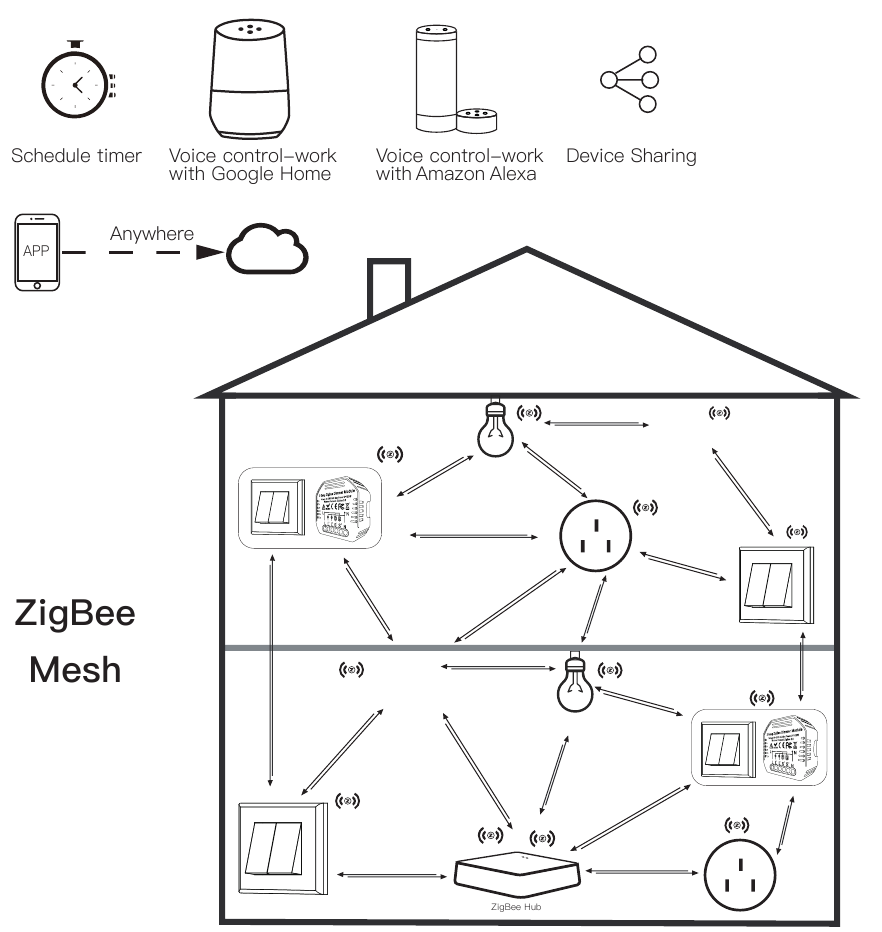

Wereldwijde internationale bediening Altijd & Overal, alles-in-één mobiele app

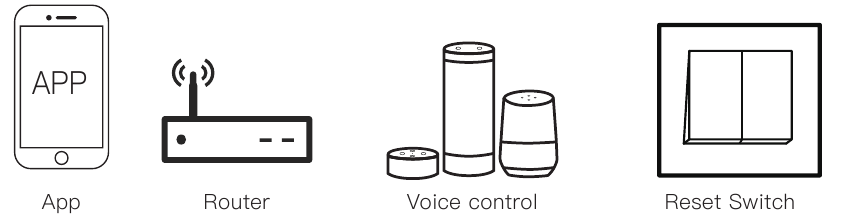

Lokale bediening in huis

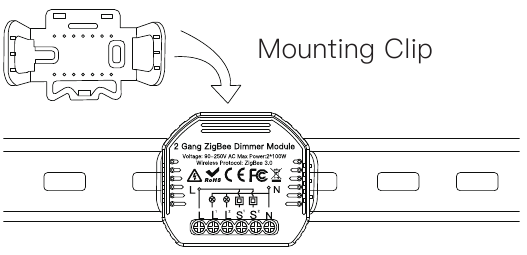

INSTALLATIE

1. De installatie moet worden uitgevoerd door een gekwalificeerde elektricien in overeenstemming met de lokale voorschriften.
2. Houd het apparaat buiten bereik van kinderen.
3. Houd het apparaat uit de buurt van water, vocht of een hete omgeving.
4. Installeer het apparaat uit de buurt van sterke signaalbronnen, zoals een magnetron, die signaalonderbreking kunnen veroorzaken, wat resulteert in een abnormale werking van het apparaat.
5. Obstructie door een betonnen muur of metalen materialen kan het effectieve werkbereik van het apparaat verminderen en moet worden vermeden.
6. Probeer het apparaat NIET te demonteren, repareren of aan te passen.

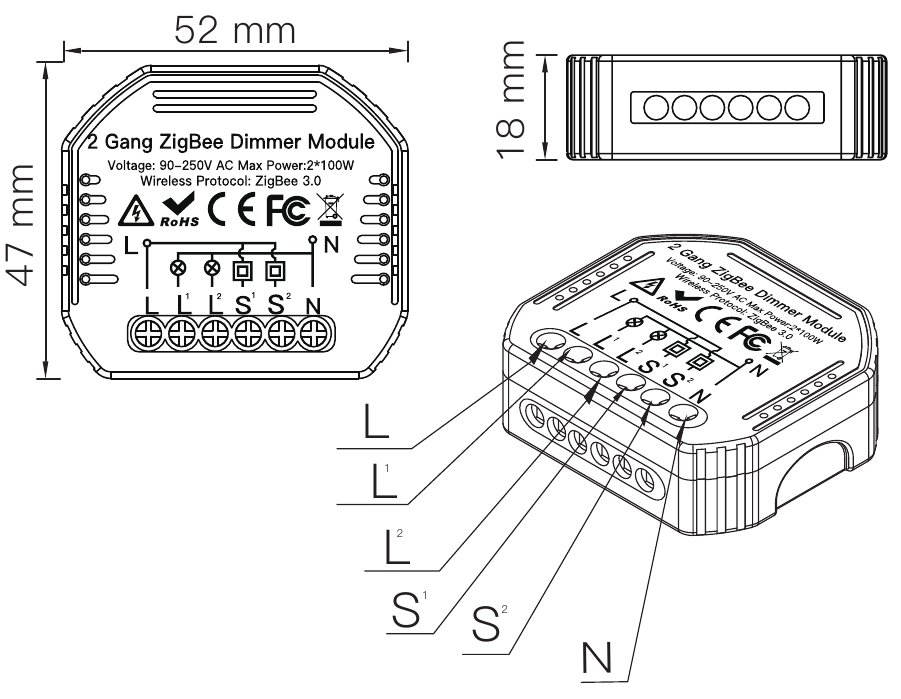

TECHNISCHE SPECIFICATIES

BEDRADINGSSCHEMA

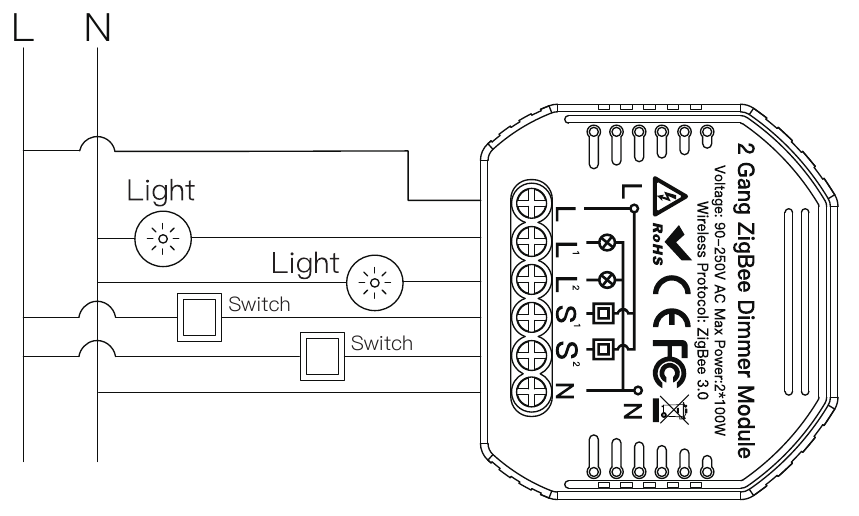

1. Met schakelaar

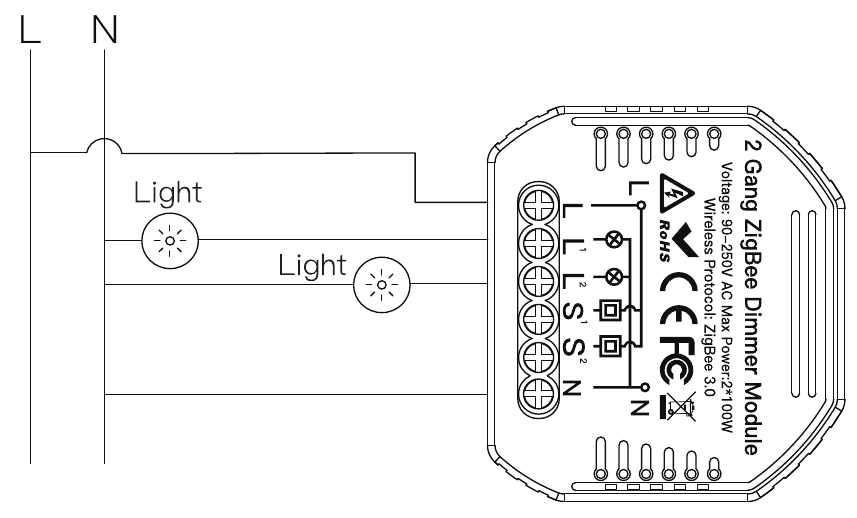

2. Zonder schakelaar

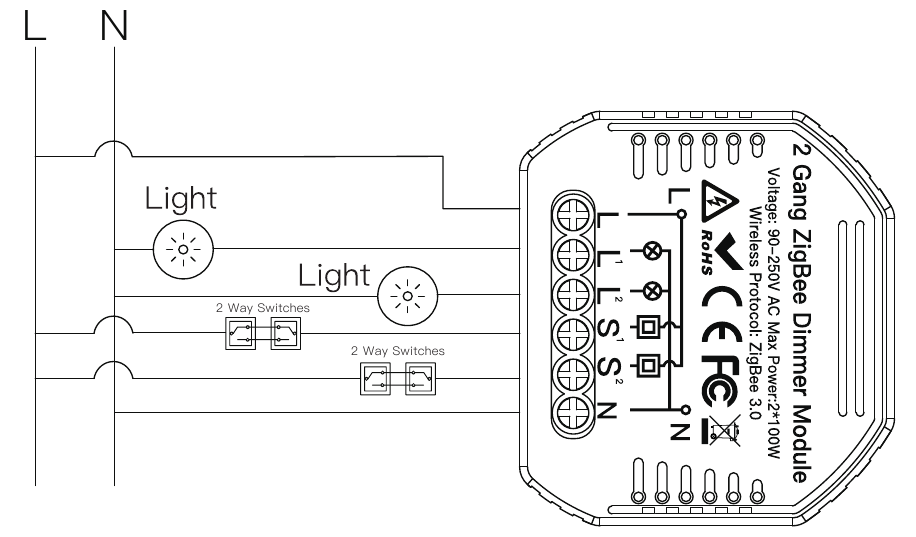

3. Met 2-wegschakelaars


Bedradingsinstructies en schema's

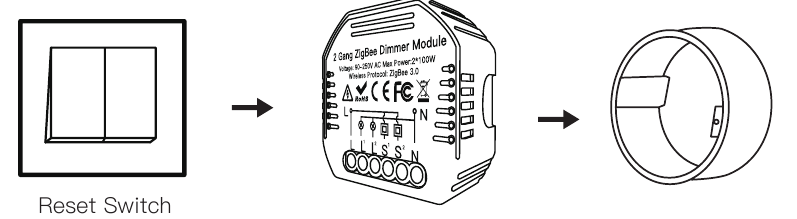

1. Schakel de stroomtoevoer uit voordat u elektrische installatiewerkzaamheden uitvoert.
2. Sluit de draden aan volgens het bedradingsschema.
3. Plaats de module in de aansluitdoos.
4. Sluit de stroomtoevoer aan en volg de configuratie-instructies voor de schakelmodule.

Opmerkingen: Houd uw smartphone dicht bij de schakelmodule wanneer u deze configureert en zorg ervoor dat u min. 50% wifi-signaal.

FAQ

V1: Wat moet ik doen als ik de schakelmodule niet kan configureren?

1. Controleer of het apparaat is ingeschakeld.
2. Zorg ervoor dat uw ZigBee-gateway online is
3. Of het zich in goede internetomstandigheden bevindt.
4. Zorg ervoor dat het ingevoerde wachtwoord in de app correct is.
5. Zorg ervoor dat de bedrading correct is.

V2: Welk apparaat kan op deze ZigBee-schakelmodule worden aangesloten?
De meeste van uw huishoudelijke elektrische apparaten kunnen dat, zoals lampen, een wasmachine, een koffiezetapparaat, enz.

Wat gebeurt er als de wifi uitvalt?

U kunt het apparaat dat is aangesloten op de schakelmodule nog steeds bedienen met uw traditionele schakelaar en zodra wifi weer actief is, worden de apparaten die zijn aangesloten op de app automatisch verbonden voor normale bediening.

V4: Wat moet ik doen als ik het wifi-netwerk of het wachtwoord wijzig?
U moet uw Zigbee-gatewayhub opnieuw verbinden met het nieuwe wifi-netwerk volgens de gebruikershandleiding van de app.

Hoe reset ik het apparaat?

Schakel het apparaat 10 keer in en uit totdat de zoemer op de module continu klinkt.

HANDMATIGE BEDIENING

De klem van de schakelmodule behoudt de toegang tot de handmatige bedieningsfunctie voor de eindgebruiker om in/uit te schakelen.

• In-/uitschakelen voor permanente aan/uit-functie. Opmerkingen:

1. Zowel de aanpassing in de app als de schakelaar kunnen worden gereset, de laatste aanpassing blijft in het geheugen.
2. De app-bediening is gesynchroniseerd met de handmatige schakelaar.

1. iOS App / Android App
   Scan de QR-code om de Smart Life-app te downloaden, of u kunt ook zoeken op het trefwoord "Smart Life" in de App Store of Googleplay om de app te downloaden.
   GEBRUIKERSHANDLEIDING APP

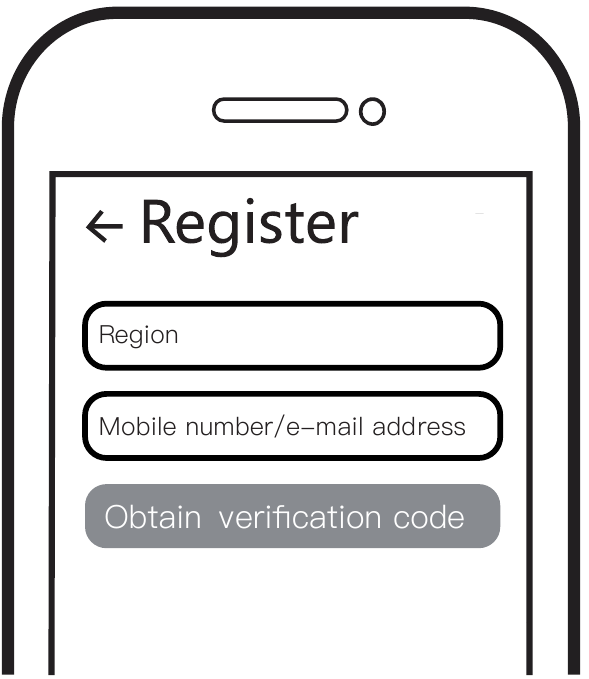

2. Log in of registreer uw account met uw mobiele nummer of e-mailadres. Typ de verificatiecode in die naar uw mobiele telefoon of mailbox is verzonden en stel vervolgens uw inlogwachtwoord in. Klik op "Create Family" (Familie aanmaken) om de app te openen.

3. Zigbee-link/reset:
   Opmerking: deze slimme schakelmodule kan alleen worden gebruikt met een resetschakelaar.

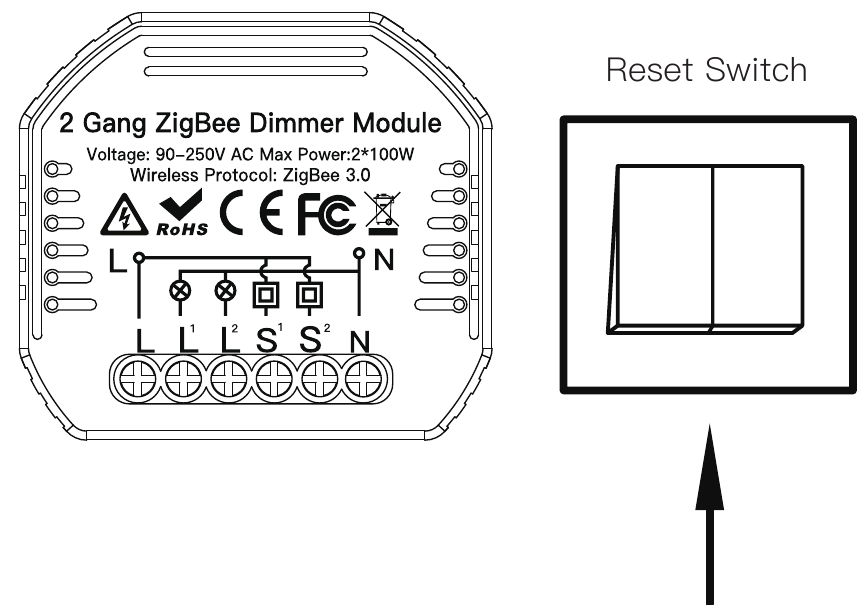

   Nadat de bedrading van de schakelmodule is voltooid, drukt u 10 keer op de reset-schakelaar (houd de tijdsinterval niet te kort) totdat de pieptoon continu en snel klinkt als Di-Di-Di... voor de koppelingsmodus.

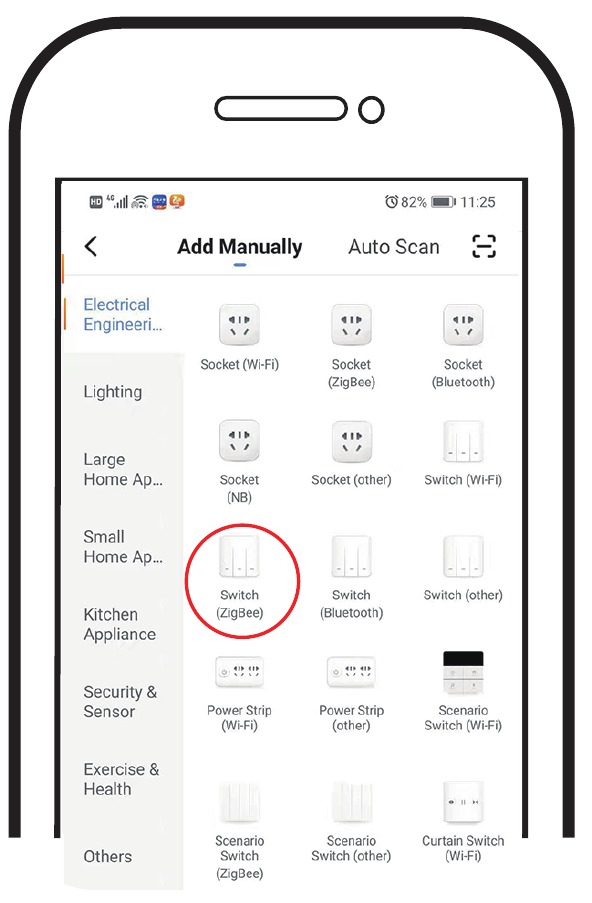

4. Open de app, selecteer "+" rechtsboven en kies "switch(Zigbee)" om het apparaat toe te voegen.

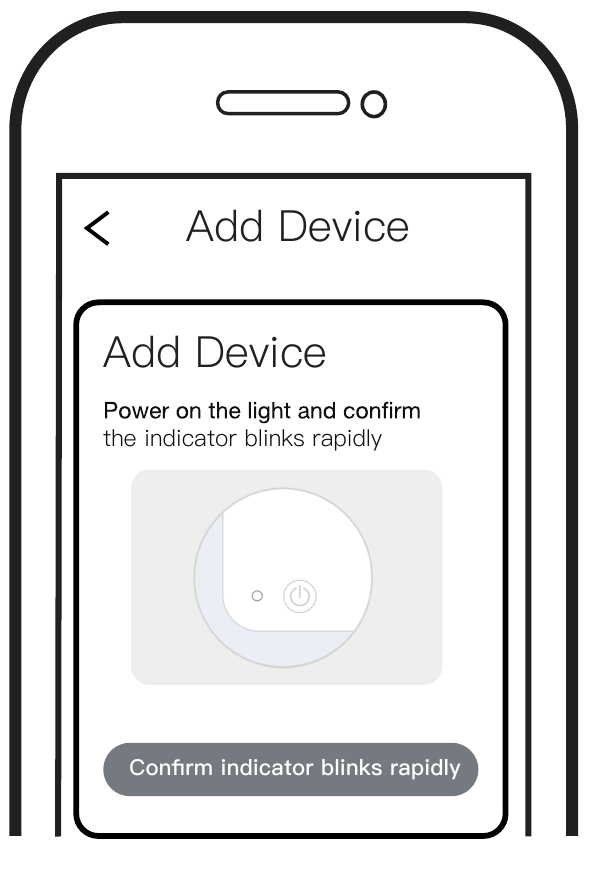

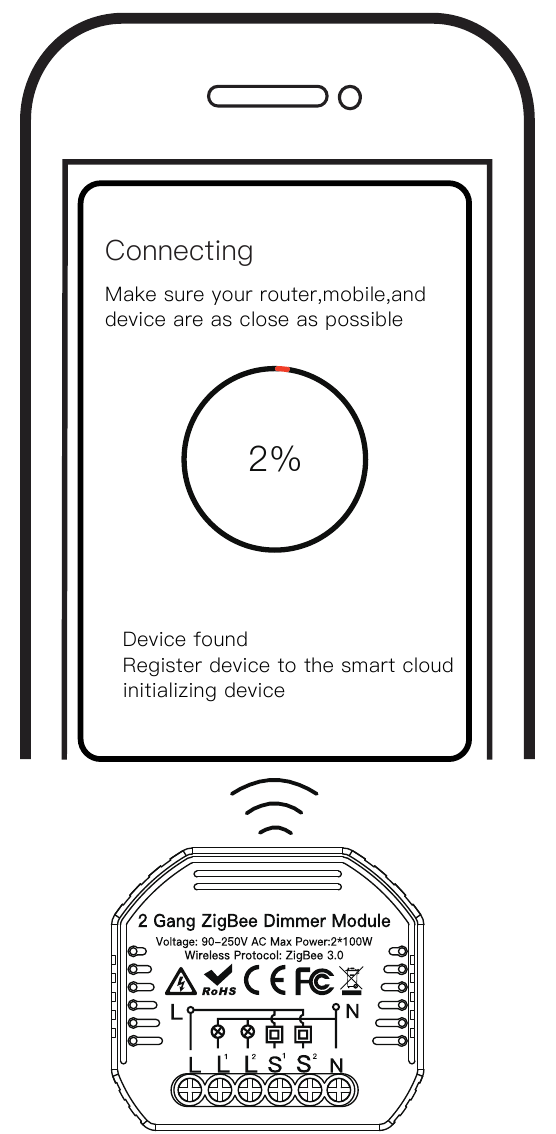

5. Bevestig dat de Zigbee-schakelmodule snel piept. (twee keer per seconde).

6. Het verbinden duurt ongeveer 10-120 seconden, afhankelijk van uw netwerkconditie.

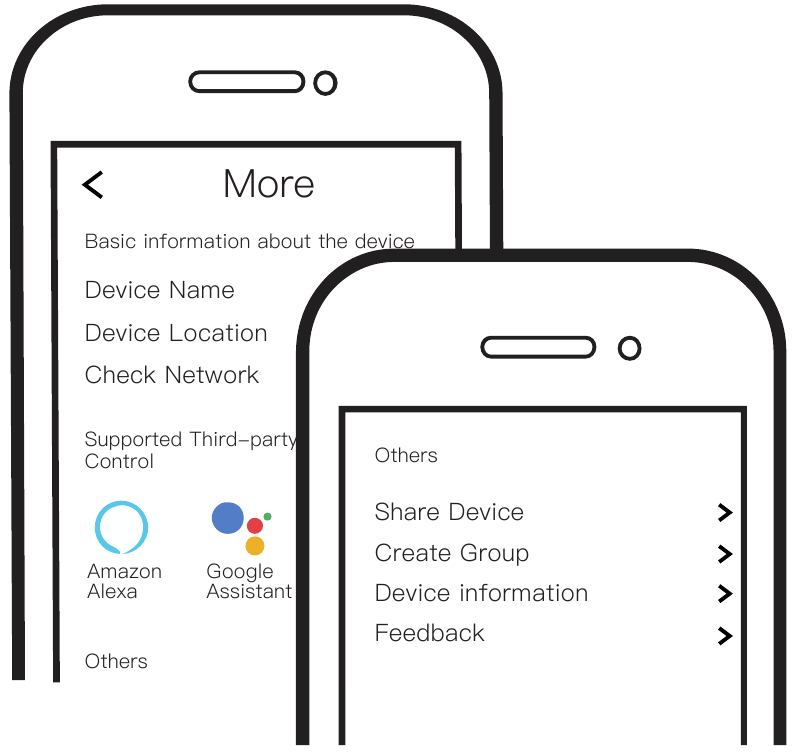

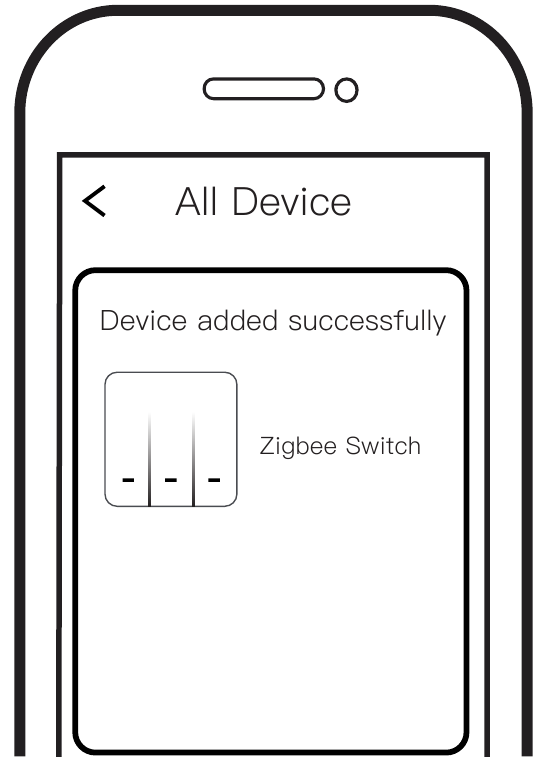

7. Wanneer het koppelen is voltooid, wordt de Zigbee-schakelaar weergegeven in de app en kunt u de apparaatnaam naar eigen smaak wijzigen.

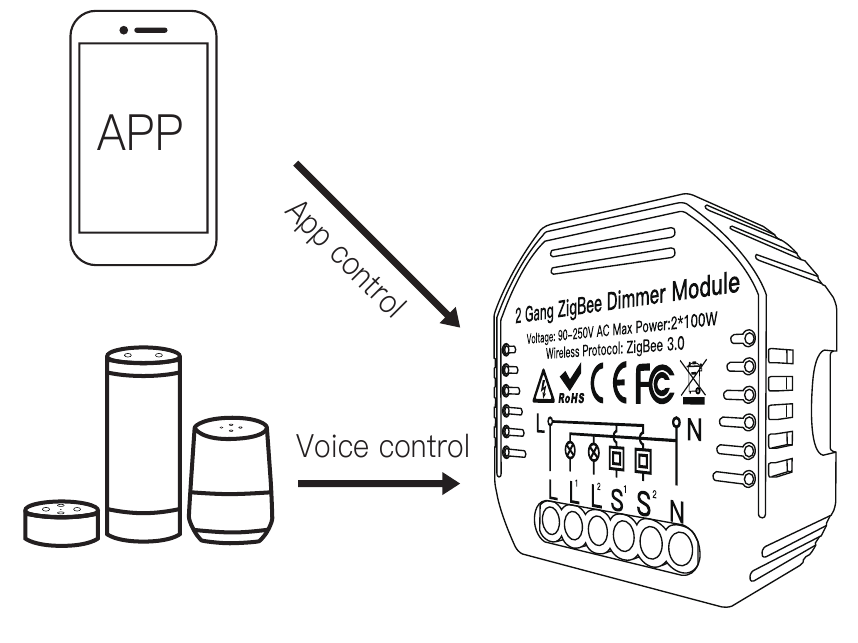

8. Maak verbinding met Amazon Alexa of Google Assistant voor spraakbesturing, of deel de apparaten met uw familie of vrienden.

9. Geniet van uw slimme leven van domotica voor verlichtingsregeling door onze alles-in-één mobiele app te gebruiken, waar ter wereld u zich ook bevindt, of gewoon door spraakbesturing wanneer u comfortabel thuis zit.


Referenties

• Google Play
• App Store - Apple

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download TUYA MS-105BZ - 2-voudige ZigBee-dimmermodule - handleiding
