Photon Beard PhotonBeam 800, PhotonBeam 1000 Installatie & Handleiding

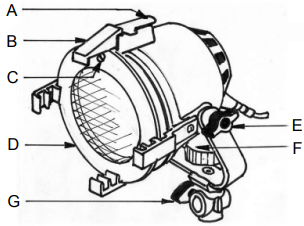

Bedieningselementen

1. Ontgrendeling accessoirevergrendeling
2. Accessoirevergrendeling
3. Bevestigingsschroef voor veiligheidsscherm
4. Veiligheidsscherm
5. Kantelklem
6. Focusregeling
7. Montageklem schroef

Voordat u uw apparaat gebruikt

De PhotonBeam is geschikt voor gebruik op elektrische voedingen van 110v tot 240v met wissel- of gelijkstroom (AC of DC). Als de stroom wordt geleverd door een generator, is het essentieel dat het chassis van de generator is geaard voor de veiligheid van de gebruiker.
Het is ook mogelijk om een 30v-batterij te gebruiken als stroombron voor de PhotonBeam 800, mits deze is uitgerust met een 30v-lamp zoals hieronder weergegeven.

UK Model
Elke lampkop is voorzien van een gezekerde stekker voor aansluiting op een standaard UK 13 ampère stopcontact.

European Model
Elke lampkop heeft een zekering in de schakelaar en een Schuko-stekker 16 ampère Europese stekker.
Als de voorgemonteerde stekker wordt vervangen of er een stekker wordt gemonteerd, moet dit worden gedaan door een bevoegd persoon volgens de Europese standaard kleurcode die wordt gebruikt voor de PhotonBeam netkabel:
BRUIN - STROOM
BLAUW - NEUTRAAL
GROEN/GEEL - AARDE

USA Model
Elke lampkop is voorzien van een ongezekerde NEMA5-15P stekker. De netkabel gebruikt de USA standaard kleurcode: B
ZWART - STROOM
WIT - NEUTRAAL
GROEN - AARDE

Het is essentieel dat de netvoeding is geaard en dat de PhotonBeam is beveiligd tegen overbelasting door een zekering of stroomonderbreker.

Zekering

De juiste zekeringwaarde voor de PhotonBeam is 5 ampère bij 220/240v, of 10 ampère bij gebruik op 110/120v voedingen. Bij gebruik van 30v 250w lampen moet de voeding worden afgezekerd met 10 ampère
Het UK Model gebruikt standaard BS1362 HBC snelle (F) zekeringen 1/4 x 1", het European Model gebruikt standaard BS4265 (IEC127) HBC snelle (F) zekeringen 5 x 20mm.

Lampen voor de unit

De volgende lampen zijn de enige die in uw PhotonBeam mogen worden gebruikt:

Speciale opmerking: De PhotonBeam 800 en de PhotonBeam 1000 zijn in alle opzichten gelijk, behalve dat ze lampen van verschillende lengtes gebruiken. Het is daarom niet mogelijk om lampen tussen verschillende modellen uit te wisselen.

De lamp plaatsen

Lamp ook wel bekend als gloeilamp of bol

Voordat uw PhotonBeam kan worden gebruikt, moet er een lamp worden geplaatst.
De spanning van de lamp moet overeenkomen met de spanning van de elektrische voeding die u gebruikt.

1. Zorg ervoor dat de stekker is losgekoppeld van de stroomvoorziening.
2. Druk op de ontgrendelingshendel (A) om de accessoirevergrendeling (B) te openen.
3. Draai de bevestigingsschroef van het veiligheidsscherm (C) los, die vast blijft zitten in het veiligheidsscherm (D).
4. Draai het veiligheidsscherm voorzichtig een klein beetje om de bevestigingsschroef los te maken van de bijbehorende beugel en til het scherm vervolgens los. Het kan nodig zijn om het scherm een beetje te buigen om dit te bereiken.
5. Plaats het ene uiteinde van de buislamp op een van de lamphoudercontacten, die zijn voorzien van een veer om het andere uiteinde van de lamp op het andere contact te kunnen plaatsen.

OPMERKING: Als de kwartsomhulsel met blote vingers wordt aangeraakt, zal deze onuitwisbaar worden gemarkeerd wanneer de lamp de volgende keer wordt gebrand. Plaats altijd een pacer-verpakking rond het kwartsgedeelte van de lamp wanneer u deze hanteert en verwijder deze wanneer de lamp op zijn plaats zit.

6. Plaats het veiligheidsscherm terug in omgekeerde volgorde van verwijdering en draai de schroef weer vast

Uw apparaat gebruiken

ZORG ERVOOR DAT HET VEILIGHEIDSSCHERM (D) ALTIJD IS GEPLAATST.
Halogeenlampen zijn onder druk gezet en kunnen soms exploderen waarbij hete kwartsdeeltjes worden uitgestoten.
Het veiligheidsscherm zorgt ervoor dat deze deeltjes in de PhotonBeam worden vastgehouden.

Uw PhotonBeam heeft 'anti-surge' die de lamp- en schakelaarcontacten beschermt tegen de hoge stroomstoot wanneer de lampkop wordt ingeschakeld. Deze stroomstoot, die 17 keer de normale bedrijfsstroom kan zijn, treedt op omdat een wolfraamgloeilamp geen weerstand heeft wanneer deze koud is; 'anti-surge' reduceert deze stroomstoot tot een veilig niveau en helpt de levensduur van de lamp te verlengen. De werking is volledig automatisch en heeft geen invloed op de kleurtemperatuur van de lamp.

Uw PhotonBeam is voorzien van de internationale standaard 5/8" (16 mm) holle fitting, zodat deze op de meeste soorten industriële verlichtingssteunen past. Zorg er altijd voor dat de steun die u gebruikt voldoende sterk en stabiel is.

Als uw PhotonBeam aan een bovenliggende steun hangt, bevestig dan een veiligheidskoord om te voorkomen dat de lampkop valt als de schroef van de montageklem (G) per ongeluk wordt losgedraaid.

Dek bij gebruik van uw PhotonBeam de koelopeningen niet af. Als u diffusers of kleureffectfilters gebruikt, zorg er dan voor dat ze hittebestendig zijn.

U kunt uw PhotonBeam buiten gebruiken, maar onthoud dat deze niet weerbestendig is. NIET GEBRUIKEN IN REGEN- OF SPUITSITUATIES. Er mag in geen geval vocht in contact komen met glazen filters, lampen of enig ander elektrisch onderdeel.

Alle wolfraamlampen worden heet tijdens gebruik; gebruik bij het maken van aanpassingen van pan, tilt of focus altijd de hittebestendige handgrepen om ongemak te voorkomen.

Wees voorzichtig bij het gebruik van uw PhotonBeam in de buurt van ontvlambare of hittegevoelige dingen, omdat de straal zowel warmte als licht projecteert.

Wees voorzichtig met de netkabel. Leid deze zorgvuldig zodat mensen er niet over struikelen of er geen rijdende apparatuur overheen rijdt. Trek de stekker nooit uit een stopcontact door aan de kabel te trekken, u beschadigt deze alleen maar.

Laat de lampkop na gebruik een paar minuten afkoelen voordat u hem opbergt.

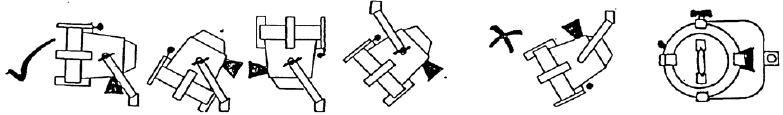

Toegestane brandhoeken

Om oververhitting van de PhotonBeam en de lamp te voorkomen, zijn er beperkingen aan de hoek waaronder de unit mag worden gebruikt, zoals hieronder weergegeven

Onderhoud

VOORDAT U ONDERHOUD UITVOERT, KOPPELT U DE PHOTONBEAM LOS VAN DE NETVOEDING DOOR DE STEKKER UIT HET STOPCONTACT TE HALEN.

Uw PhotonBeam moet regelmatig worden gecontroleerd op achteruitgang van de elektrische onderdelen. De netkabel moet vrij zijn van beschadigingen en de lamphoudercontacten moeten schoon zijn. Zwarte of putvormige contacten vereisen dat er nieuwe lamphouders worden gemonteerd. Deze zijn als reserveonderdeel verkrijgbaar. Alle elektrische reparaties moeten worden uitgevoerd door een bevoegd elektricien.

Glazen filters en de aluminium reflector kunnen met een vochtige doek worden schoongemaakt wanneer ze koel zijn. Gebruik geen schoonmaakmiddelen die de delicate oppervlakken kunnen beschadigen.

Onder de UK Electricity at Work Regulations 1989 wordt aanbevolen om draagbare elektrische apparaten van tijd tot tijd te testen op elektrische veiligheid. Het is gebruikelijk in veel instellingen om hiervoor een gewone Portable Appliance Tester (PAT) te gebruiken. Opgemerkt moet worden dat veel van de eenvoudigere PAT's een 'fail'-resultaat geven om de volgende redenen:

1. Aardingscontinuïteitstest.
   Omdat de netkabel van een studiolamp veel langer is dan de meeste draagbare apparaten, is de weerstand hoger. De meeste PAT's hebben een faalniveau van 0,1 of 0,2 ohm met een teststroom van 20 ampère bij 6 volt, terwijl de werkelijke weerstand van een studiolampkabel 0,2 tot 0,3 ohm kan zijn. De meer geavanceerde PAT's hebben een tripniveau dat instelbaar is van 0,1 tot 0,5 ohm
2. Fase/Nul (kortsluiting) test.
   De wolfraamdraad van een studiolamp heeft een zeer lage weerstand wanneer deze koud is, typisch zeventien keer minder weerstand dan tijdens bedrijf. Dit betekent dat er een stroomstoot is wanneer de lamp wordt ingeschakeld van ongeveer zeventien keer de bedrijfsstroom. Voor een 1000 watt lamp bij 240v is deze stroom een enorme 70 ampère gedurende een fractie van een seconde. Alle PAT's lezen dit als een kortsluiting en laten het apparaat falen. De lamp moet vóór de test worden verwijderd en de schakelaar moet op de "ON" (Aan) stand worden gezet. De PAT test dan op kortsluiting tot en met de lamphouder en geeft een echt resultaat.

Accessoires voor uw apparaat

Er zijn een aantal accessoires beschikbaar voor uw PhotonBeam, die de veelzijdigheid vergroten.

A102 Barndoors - deze bieden een manier om de lichtbundel vorm te geven en hebben het extra voordeel van veerclips om diffusers, kleurcorrectie- en effectfilters vast te houden.
A103 Daylight Dichroic Filter - een gemonteerd gecoat glazen filter dat de output van de PhotonBeam converteert van 3200K (wolfraam) naar 5000K (daglicht).
A104 Scrim Set - een set van vier gaasschermen om de lichtopbrengst te verminderen zonder de kleurtemperatuur te veranderen. Enkele scrim vermindert het licht met één f-stop, dubbele scrim vermindert het licht met twee f-stops. Elke wordt geleverd als een volledige cirkel en een halve cirkel.
A105 Fresnel Lens - een borosilicaat glazen lens die de lichtbundel intensiveert en de lichtspreiding vermindert bij gebruik met de PhotonBeam in spotmodus.
A106 Snoot - een conische trechter die de lichtbundel beperkt tot een strakke cirkel voor spotlighteffecten en close-upwerk.

Accessoires plaatsen

1. Druk op de ontgrendelingshendel (A) om de accessoirevergrendeling (B) te openen.
2. Plaats het accessoire in de sleuven. De scrims, fresnel lens en daglichtfilter passen in de achterste sleuf. De sleuf kan maximaal twee accessoires bevatten. De snoot of barndoor past in de voorste sleuf.
3. Sluit de accessoirevergrendeling (B) door deze omlaag te duwen totdat deze vergrendelt.

Service & Reserveonderdelen

We hebben een volledige reparatieservice in onze fabriek. We kunnen ook reserveonderdelen leveren voor mensen die hun eigen reparaties willen uitvoeren. Vermeld bij het bestellen van reserveonderdelen het serienummer dat op het typeplaatje staat.

Conformiteit

Photon Beard producten voldoen aan de toepasselijke Europese normen, specifiek:
73/23/EEG 1995 Laagspanningsrichtlijn
93/68/EEG 1995 CE-markeringrichtlijn
89/336/EEG EMC-richtlijn
Toegepaste normen: EN60950, EN 50081-2, EN55014, EN55022

RoHS
Photon Beard producten bevatten niet meer dan de maximaal toegestane niveaus van gevaarlijke stoffen zoals vastgelegd in de Europese richtlijn betreffende de beperking van het gebruik van bepaalde gevaarlijke stoffen

WEEE
Onder de Europese richtlijn betreffende de verwijdering van afgedankte elektrische en elektronische apparatuur mag deze apparatuur alleen worden afgevoerd via goedgekeurde recyclingfaciliteiten en niet via afvalstort.

Photon Beard Ltd
K3 Cherrycourt Way
Stanbridge Road
Leighton Buzzard
Bedfordshire
4UH LU7
Tel: 015258 50911
Fax: 01525 850922
E-mail: info@photonbeard.com
www.photonbeard.com
