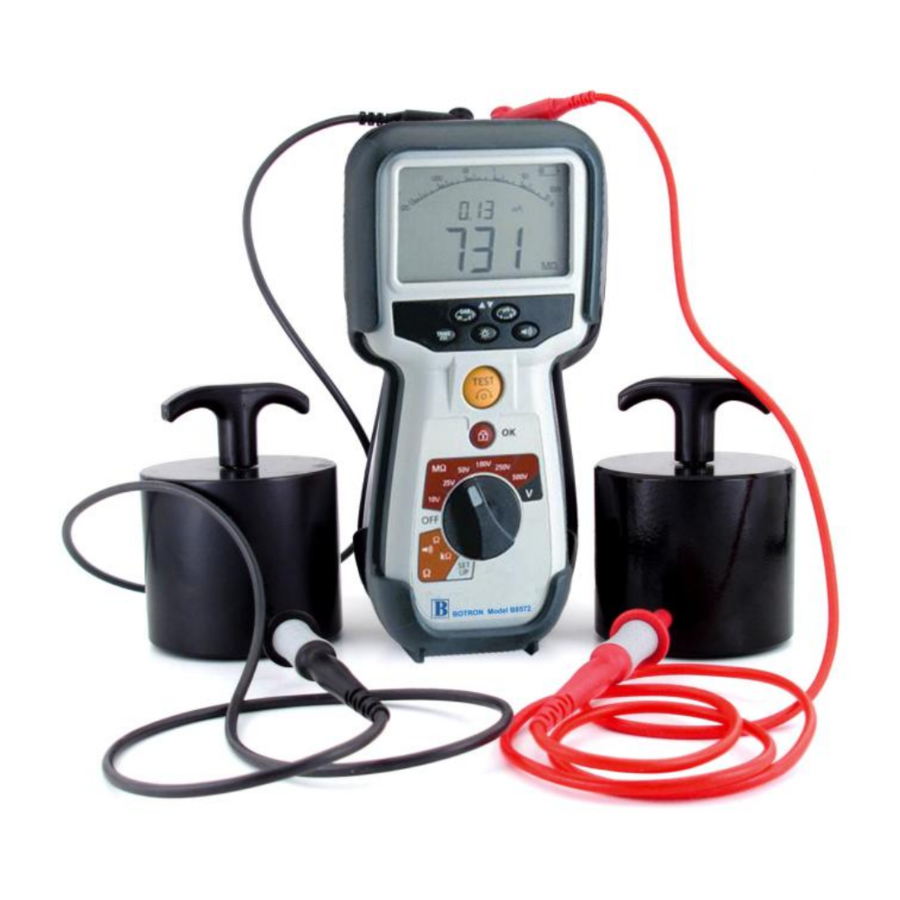

Botron B8572 - Megohmmeter Handleiding

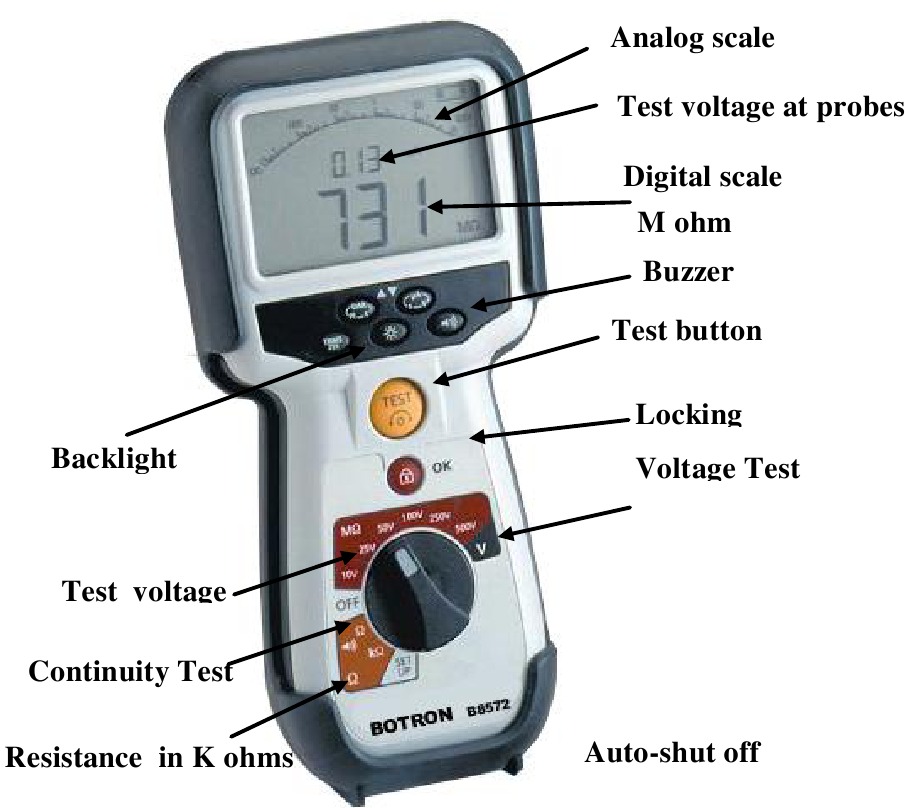

BEDIENINGSINSTRUCTIES
Maak de onderkant van de elektroden altijd schoon met alcoholdoekjes- Plaats het B8572 instrument op een tafel of een vlakke ondergrond. Test knop a: als het symbool voor een bijna lege batterij verschijnt, vervang dan de batterijen.
- Haal de gewichten van 5 lbs (2,2 kg) uit de koffer (voorzichtig).
- Steek de rode/zwarte meetsnoeren in de testgewichten.
- Steek het andere uiteinde van de meetsnoeren in de B8572.
- Accessoires: B8565/20 (één meetsnoer van 20' (6 meter)) (voor het testen van oppervlak naar aarde op vloeren).
TESTEN
- Soorten testen zoals gespecificeerd in ESD-S4.1.
- Periodiek testen van geïnstalleerde statisch veilige werkplekken.
- Kwalificatie van werkplekmateriaal.
- Prestaties van materialen.
PERIODIEK TESTEN VAN GEÏNSTALLEERDE PRODUCTEN

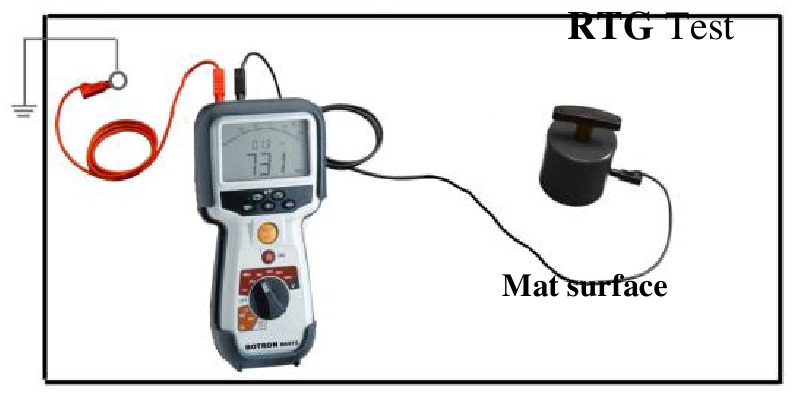

Meet RTG (Resistance to Ground) (Weerstand naar aarde)
- Verwijder items van het te testen oppervlak.
- Verwijder ESD-gevoelige apparaten.
- Klem één uiteinde van de meetsnoer van de B8572 aan een geaard punt (zie fig. 2.1).
- Gebruik een elektrode van 5 lbs (2,2 kg) op een andere meetsnoer op het te testen oppervlak en druk op de groene knop.
fig 2.1

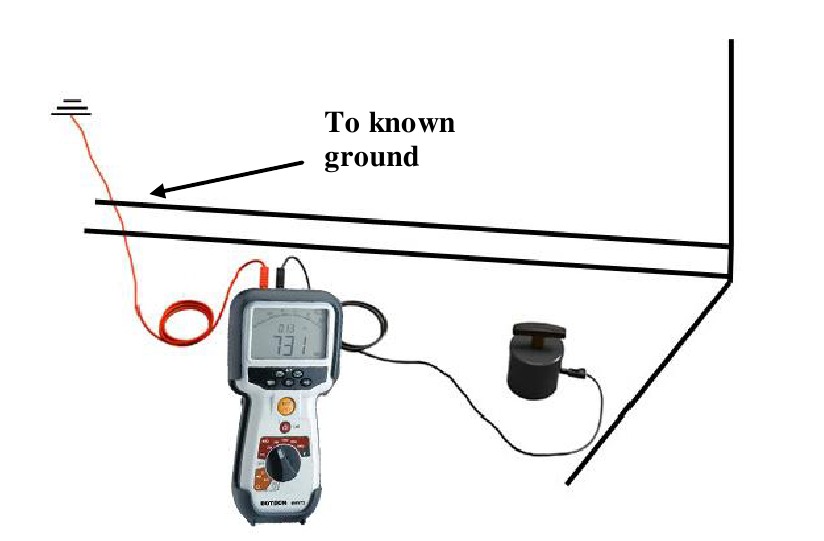

VLOEREN TESTEN
- Plaats een elektrode van 5 lbs (2,2 kg) op het vloeroppervlak en verbind deze met de B8565/20 20' (6 meter) snoer met een bekend aardpunt.
fig 2.2
(overleg met uw personeel van uw faciliteit)
Maak het mat oppervlak altijd schoon met een goedgekeurde reiniger.
Opmerking: ESD 7.1 is ontworpen om vloermaterialen te meten met een weerstand van 2,5 x 104 tot 1,0 x 1011 ohm.
Opmerking: ESD-S4.1 suggereert dat een statisch controle oppervlak in het testbereik van 1 x 106 tot 1,0 x 1010 ohm acceptabel is.

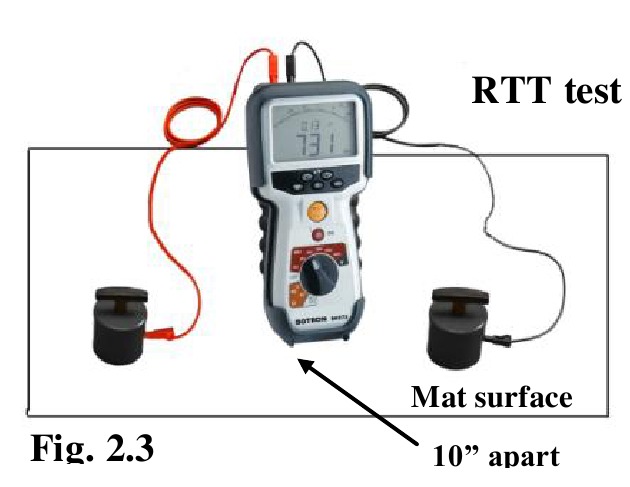

KWALIFICATIE VAN GEÏNSTALLEERD STATISCH VEILIG OPPERVLAK RTT
Metingen van weerstand van Top naar Top en weerstandspunt naar punt zijn hetzelfde.
- Plaats beide elektroden van 5 lbs (2,2 kg) op het te testen oppervlak.
- Plaats ze niet dichter dan 2" (5 cm) van de rand van het te testen oppervlak.
- Plaats ze niet dichter dan 3" (7,5 cm) van een aardbaar punt. (drukknoppen zijn een aardbaar punt).
- Plaats in het midden van het matgebied, dit zou het meest versleten gebied zijn (ongeveer 10" (25 cm) uit elkaar).
- Voor RTG Fig 2.1, plaats één snoer met geïsoleerde stekker op een aardbaar punt.
RAPPORTAGE EN GEBRUIK VAN TESTRESULTATEN
Verschillende normen hebben verschillende vereisten, bekijk de normen waarop u ook test.
Per ESD 4.1 (werk oppervlakken)
RTG maximale en minimale waarden gemeten voor weerstand naar aarde, RTG maximale en minimale waarden gemeten voor punt-naar-punt weerstand in ohm.
Per ESD 7.1 (vloeren)
- RTG alle waarden in ohm voor weerstand naar aarde
- RTT alle waarden in ohm voor punt-naar-punt weerstand.
- Geteste spanningsniveaus
- <106 @ 10 volt
- >106 @ 100 volt
- Opmerking: Temperatuur & Vochtigheid
- Test datums (werk oppervlakken) hoeveelheid zie ESD handboek TR 20.20 phg/ 5.3.1.3

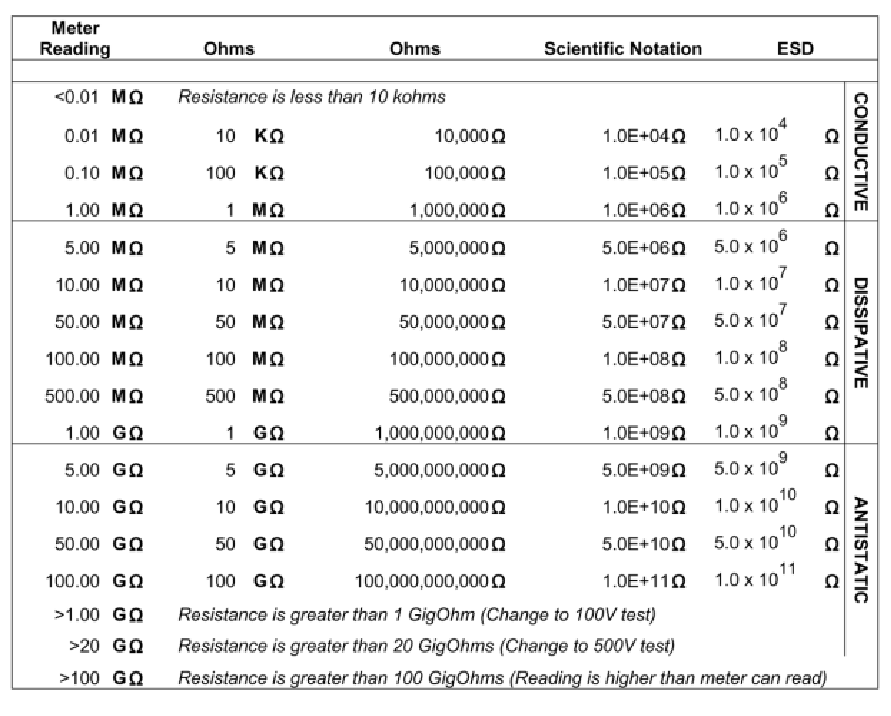

VOORBEELD:
Reading (115.)= 1.15 x 108
Reading (.096.)= 9.6 x 104
Reading (.96)=.96 x 105
Reading ( 6.3)= 6.3 x 106
Reading (16.3)= 1.63 x 107
Reading (6.13 G)= 6.13 x 109
Reading (>20G)= 2 x 1010
Reading (100G)= 1 x 1011 analog
SPECIFICATIES | |
| Nauwkeurigheidsbereik: | +/-3% per gegohm |
| Testspanning: | 10,25,50,100,250 & 500volts |
| Elektroden: | Twee (2) gewichten van 5lb (2,2 kg) |
| Vermogen: | Zes (6)AA |
| Automatische uitschakeling: | Bespaar batterijen |
| Test vergrendelen: | Zoals nodig |
| Weerstandsbereik: | 100G/100v, 100G/500v analog 20G/100v digitaal |
| Continuïteitstest: | .01meg-220G |
| Diodetest: | .01kohm-10000kohm Grootte: |
| Spanning: | +/-1 V-500V |
| Meetsnoeren: | 2-4' (60-120 cm) lange banaan naar banaan (rood & zwart) |
| Millivolttest: | +/- 1m-1999mV |
| Batterij bijna leeg: | Symbool |
| Water & stofdicht: | IP54 |
| Gewicht: | 775 g met beschermhoes |
| Grootte: | 11mm x 220mm x 45mm |
| Ontworpen volgens: | IEC1010-1 |
| Koffer: | Gevuld met schuim |
| Garantie: | Drie (3) jaar |
ACCESSOIRES
B8563/20: 20' (6 meter) snoer voor vloertesten
B48775: Elektrostatische veldmeter
B48775PVS: Compleet periodiek verificatiesysteem voor het testen van ionisatie. Veldmeter, oplader, plaat & koffer.
Voorzichtig, risico op elektrische schokken.
Voorzichtig, raadpleeg de gebruikershandleiding
Apparatuur volledig beschermd door dubbele isolatiebehuizing (Klasse II).
Apparatuur voldoet aan de huidige EU-richtlijnen.
Apparatuur mag niet worden aangesloten op installaties >500V.
Schoeisel: Inkomende testen op basis van steekproeven moeten worden uitgevoerd voor alle statische schoeiselproducten.
(TR 20.20 pgh. 5.3.3.4)
Vloer: Per (TR 20.20 pgh. 5.34.13) Testen en monitoren zijn vereist voor prestaties.
Zitplaatsen: ESD STM 12.1 en (TR 20.20 pgh. 5.3.5.3) raden aan om tests uit te voeren. Met een uitlezing van 1 x109 ohm.
Kleding: Een proces van het testen van kleding per ESD STM 2.1, punt-naar-punt en mouw-naar-mouw weerstand moet worden gedaan. zie (TR 20.20 pgh. 5.3.3.4)
