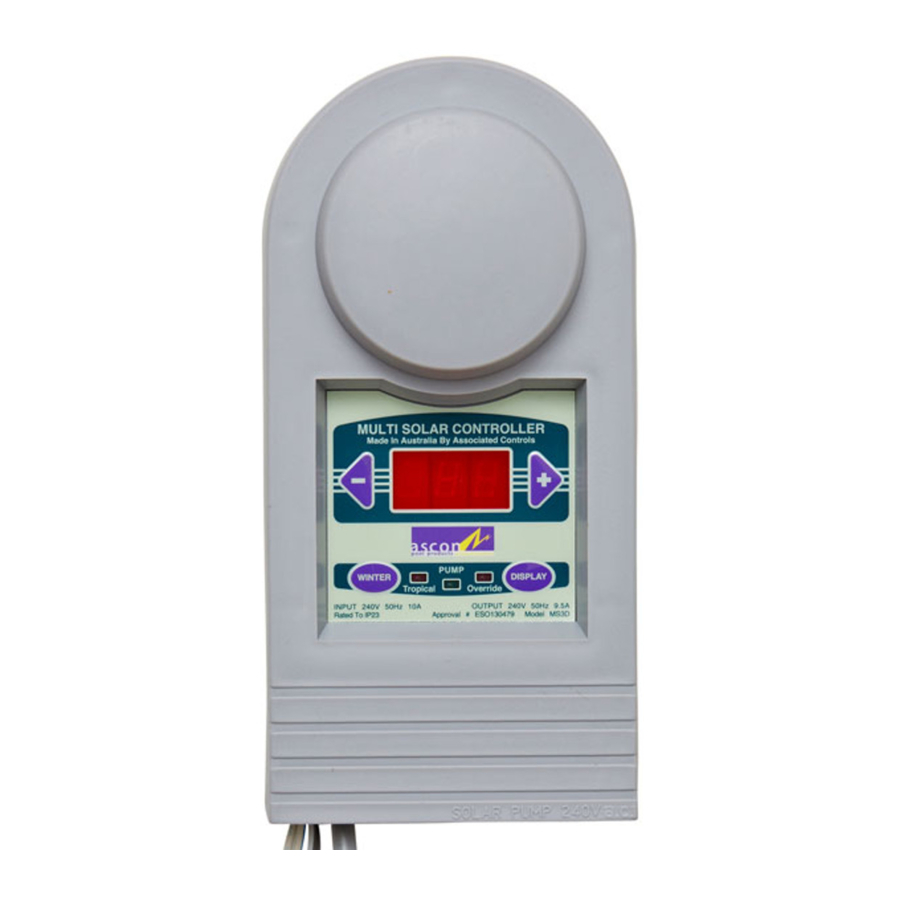

Ascon Pool MS3D - Handleiding zonnecollector
INLEIDING
MS3D is ontworpen om u het hele jaar door automatische regeling van uw zwembadzonneverwarmingssysteem te geven. Door deze eenvoudige installatie- en bedieningsinstructies te volgen, kunt u jarenlang probleemloos werken.
Op dit apparaat zit een garantie van 2 jaar vanaf de aankoopdatum voor alle onderdelen met defecten in vakmanschap of materialen.
OPEN DE BEHUIZING VAN UW MS3D NIET. HET IS NIET DOOR DE GEBRUIKER TE ONDERHOUDEN. ALS HET STROOMSCHNNOER BESCHADIGD IS, MOET HET WORDEN VERVANGEN DOOR DE
FABRIKANT OF EEN ERKENDE VERTEGENWOORDIGER. HET OPENEN VAN DE BEHUIZING MAAKT UW GARANTIE ONGELDIG. ZORG ERVOOR DAT DE MS3D EN DE OMGEVING VRIJ ZIJN VAN ONGEDIERTE.
INSTALLATIE
MS3D is weerbestendig, maar moet op een beschutte plaats worden gemonteerd waar deze niet wordt blootgesteld aan direct weer, spatten of sproei van het zwembad of de filtratieapparatuur. Elektrische bouwvoorschriften specificeren dat MS3D niet binnen 3,5 meter van het zwembad mag worden gemonteerd.
Bevestig het apparaat aan een muur of paal, binnen 1,5 meter van een 240 volt stopcontact en binnen 2 meter van de zonnepomp. Bevestigingspunten zijn aan de achterkant voorzien. Er worden twee sets temperatuursensorkabels meegeleverd. Eén korte (3m) voor het zwembad en één lange (24m) voor het dak. Deze Solar Control-unit moet in de rechtopstaande positie worden geïnstalleerd.
De gatmaat die nodig is voor de zwembadsensordoorvoer is 12,5 mm (1/2 inch) diameter.
Vermijd het doorsnijden van de sensorkabel (overtollige kabel kan netjes worden opgerold). Als de kabel wordt doorgesneden, moet deze opnieuw worden aangesloten met de POSITIEVE (streep) op de POSITIEVE en de NEGATIEVE (geen streep) op de NEGATIEVE. Plaats geen draadverbindingen onder de grond.
STROOMAANSLUITING
De stroom wordt geleverd via een standaard 240 volt kabel. Er is een "piggyback" stopcontact voorzien op de kabel als u de filterpomp en deze MS3D vanaf hetzelfde stopcontact wilt laten lopen. Stroom voor de zonnepomp komt uit het stopcontact aan de onderkant van de MS3D Maximaal pompvermogen – 1.5HP
ALLEEN DE ZONNEPOMP MAG OP DE CONTROLLER-UITGANG WORDEN AANGESLOTEN.
MEER DAN DIT ZAL DE ELEKTRONICA BESCHADIGEN EN UW GARANTIE VERVALLEN.
WERKING
AUTOMATISCHE MODUS. Voor volledig automatische werking, steek de stekker er gewoon in en zet hem aan. Wanneer de MS3D de warmte van de zon detecteert, vergelijkt hij deze met de temperatuur van het zwembad en uw vooraf ingestelde "comfort"-temperatuur en beslist hij wanneer het zwembad moet worden verwarmd. Wanneer de unit wordt ingeschakeld, is er een vertraging van 2 minuten voordat de zonnepomp wordt geactiveerd. De unit zal dan minstens 6 minuten draaien om de zwembadtemperatuursensor te resetten.
Comfort Temperatuur Aanpassing
De comforttemperatuur kan worden aangepast door op de "+" of "–" knoppen te drukken. De eerste handeling toont de huidige comforttemperatuur. Elke verdere bediening van de knoppen verhoogt of verlaagt de instelling. De instelling verandert automatisch als een van beide knoppen wordt ingedrukt en ingedrukt gehouden.
Deze temperatuur wordt permanent in het geheugen opgeslagen, zelfs als de stroom is uitgeschakeld.
DISPLAY MODUS
Om de temperatuurinstellingen van het dak, het zwembad en het comfortniveau af te lezen, drukt u op de "DISPLAY" (Weergave) knop. Het display zal door de drie instellingen bladeren en een "r" voor dak, een "P" voor zwembad of "L" voor Laatste en een "C" voor comfort tonen.
BETEKENIS DISPLAY
P28
Zwembadtemperatuur wanneer de pomp aan staat Zwembad is 28°C
L28
Laatste zwembadtemperatuur wanneer de pomp uit staat Zwembad was 28 toen de pomp werd uitgeschakeld
C30
Toont comfortinstelling 30°
r48
Toont daktemperatuur 48°C
PPP
Knipperend. Defecte zwembadsensor, of Zwembad buiten [ 1° – 50° ]
rrr
Knipperend. Defecte daksensor, of Dak buiten [ 1° – 100° ]
LET OP: Wanneer de pomp is uitgeschakeld, toont de controller de L-temperatuur, omdat de zwembadsensor geen geldige temperatuur meer leest.
WINTERMODUS
MS3D is uitgerust met een unieke "Winter mode" (Wintermodus) functie waarmee de gebruiker het zonnesysteem dagelijks kan bedienen tijdens de koudere maanden. Door deze functie te gebruiken, verlengt u de levensduur van uw zonneverwarming door het vastlopen van de pomp en het opdrogen van chemische ophoping in de collector te voorkomen.
Om de "Winter mode" (Wintermodus) te selecteren, drukt u op de "WINTER" (Winter) knop. Het display toont "W" en de controller zal de pomp elke dag korte tijd inschakelen.
Om de normale werking te hervatten, drukt u op de "WINTER" (Winter) knop en de unit begint met de automatische werking.
TROPISCHE MODUS
LET OP: Deze modus wordt gebruikt om uw zwembad 's nachts te koelen als het oververhit raakt bij ZEER warm weer. De meeste mensen hoeven deze functie niet te gebruiken.
Om de "tropical mode" (tropische modus) te selecteren, drukt u tegelijkertijd op de "WINTER" (Winter) en "DISPLAY" (Weergave) knoppen. De "Tropical" (Tropisch) LED gaat branden en de unit gaat vervolgens elke 4 uur korte tijd aan om de zwembadtemperatuur te controleren en indien nodig te verwarmen of te koelen.
Om de normale werking te hervatten, drukt u tegelijkertijd op de "WINTER" (Winter) en "DISPLAY" (Weergave) knoppen.
OVERRIDE MODE
Voordat u deze modus selecteert, onthoud dat de MS3D is ontworpen om automatisch te werken. Het overrulen van de automatische werking kan leiden tot oververhitting van uw zwembad of spa of zelfs koeling als het zonnesysteem blijft draaien wanneer de zon niet schijnt.
Om "override on" (overbruggen aan) te selecteren, drukt u tegelijkertijd op de "+" en "– " knoppen. Het display knippert tussen "ON1" en de huidige zwembadtemperatuur. De "Override" (Overbruggen) LED knippert en de pomp werkt totdat deze knoppen opnieuw worden bediend of de stroom van de MS3D-unit wordt verwijderd. Deze modus wordt na 1 uur uitgeschakeld. Om 4 uur "override on" (overbruggen aan) te selecteren, houdt u de "+" en "–" knoppen 5 seconden ingedrukt, het display toont "ON 4".
Om de normale werking te hervatten, drukt u tegelijkertijd op de "+" en "–" knoppen.
Om "override off" (overbruggen uit) te selecteren, drukt u tegelijkertijd op de "+" en "DISPLAY" (Weergave) knoppen. Het display knippert tussen "OFF" en de huidige zwembadtemperatuur. De "Override" (Overbruggen) LED knippert en de pomp schakelt uit en blijft uit totdat de knoppen opnieuw worden bediend.
Deze modus wordt na 1 uur uitgeschakeld.
Om de normale werking te hervatten, drukt u tegelijkertijd op de "+" en "DISPLAY" (Weergave) knoppen.
FOUTMELDING
LET OP: Bij extreme temperaturen kunnen de foutmeldingen worden weergegeven, hoewel de unit niet defect is. Vergeet niet dat de zwembadtemperatuur wordt gemeten vanaf de inlaatpijp, die veel kouder of warmer kan zijn dan het zwembad als het systeem een tijdje uit staat.
MS3D detecteert een fout in dak- of zwembadsensoren en geeft dit aan door "PPP" of "rrr" te laten knipperen. In deze toestand werkt de unit niet goed totdat deze is gerepareerd.
